基本坡口符号

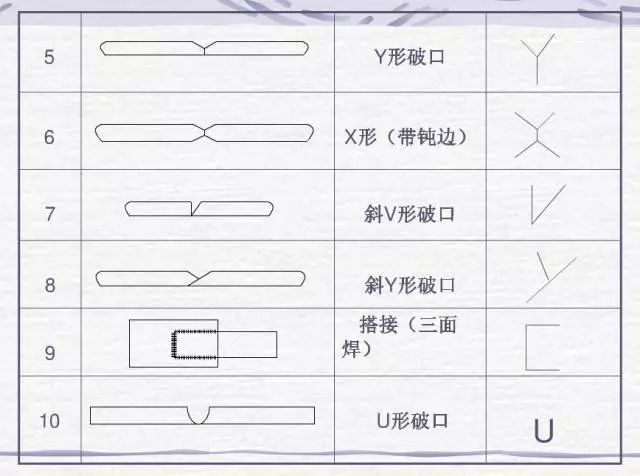

坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 焊接之方法能够依照国家标准 -85 的规定借助阿拉伯数字予以表示, 标记于指引线的末尾部位。常用焊接方法的代号呈现于表 3 -9 所示的情况。要是属于组合焊接方法, 能够运用“ / ”进行分开处理, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）的焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊进行打底操作, 随后运用手工电弧焊实施盖面操作, 那么就表示成 681/111。
其标注示例为焊缝符号以及焊接方法代号, 见图展示为3 – 21, 此图所呈现的是V形坡口对接焊缝, 且为背面进行封底焊, 其正面焊缝表面处于齐平状态, 焊接方法方面, 打底焊选择运用手工钨极氮弧焊, 盖面焊与封底焊选用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接符号是依照GB324一1988《焊缝代号》去绘制, 钢结构通常归属于建筑学科, 属于建筑行业, 所以在钢结构焊接符号的标注里面常常伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、构成焊缝引出线的是箭头以及两条基准线, 其中一条呈现为实线，另一条呈现为虚线, 这些线型全部都是细线。
2、虚线形式的基准线, 能够绘制于基准线实线向上的一侧, 也能够绘制于向下的一端, 一般而言基准线应当跟图样的标题栏保持平行, 只有在特别的状况之下才会与标题栏垂直。
3、要是焊缝处于接头的箭头一边, 那么基本符号记载在基准线的实线那边, 要是焊缝处于接头的非箭头那一侧, 那么基本符号记载在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线针对焊缝的位置, 普遍而言并无特别的要求, 然而, 当对单边形焊缝进行标注之际, 箭头线则需要朝着带有坡口一侧的工件去指向。
6、基本符号, 与基准线相交, 或者相切, 补充符号, 亦是如此那般, 与基准线相交, 或者相切, 而与基准线重合的线段, 要用粗实线示出。
7、焊缝的基本符号是粗实线, 辅助符号也一样（尾部符号除外）, 补充符号同样是粗实线（尾部符号除外）, 尺寸数字原则上倒是粗实线, 尾部符号却为细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、在同一个图形之上, 若焊缝的形式、断面的尺寸以及辅助的要求，全都处于相同的状况时, 能够仅仅挑选某一处, 去标注焊缝的符号还有尺寸, 并额外加注“那种相同焊缝的符号”, 此相同焊缝的符号呈现为3/4圆弧状, 绘制于引出线的转折之处。
在同一个图形之上, 存在数种相同的焊缝之时 , 能够把焊缝加以分类编号, 标注在尾部符号的里面 , 分类编号运用A、B、C , 在同一类焊缝当中可以挑选一处来标注代号。
9、按图1-38方式标注的, 是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 它画在引出线的转折处。
10、采用形状方面较长的角焊缝, 像是焊接实腹钢梁的翼缘处用于连接的焊缝, 能够不借助引出线进行标号注明, 而是直接于角焊缝的旁边标记出焊缝大小数值K。
11、当于连接长度这个范畴之内, 仅仅只是局部的区段存在着焊缝的情况下, 按照图1-40进行标注, K它是角焊缝焊脚尺寸。
12、当焊缝分布呈现出不规则的状况时, 在对焊缝符号进行标注的这个时候 , 于焊缝的地方添加中实线以此来表示能够看见的焊缝 , 或者添加栅线用来表示不能够看见的焊缝。
13、两个相互进行焊接的焊件, 在呈现为单面焊且带有双边不对称坡口焊缝这种情况的时候, 引出线的箭头所指向的是具有较大坡口的那个焊件。
14、对于环绕工作件周围所使用的围焊缝符号, 该符号是用圆圈来进行表示的, 它被画在了引出线的转折的地方, 同时还要被标注其焊角尺寸K。
15、当存在着三个或者超出三个数量那么多的焊件彼此之间进行焊接的时候, 其焊缝是不可以当作双面焊缝来进行标注的, 焊缝符号以及尺寸应当分别各个地去进行标注。
16、对于在施工现场那儿开展焊接操作的焊件而言, 其焊缝是需要标明为“现场焊缝”这样的符号的。现场焊缝符号呈现为涂黑的三角形旗号, 它绘制于引出线的转折的地方。
17、存在相互焊接的两个焊件, 在其中只有一个焊件带有坡口的情况下。比如说呈现单面V形这种形式的坡口, 此时引出线的箭头是指向那个带有坡口的焊件的。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
