焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。下面为大家介绍焊接符号标注图解示例。一、焊接符号标注图解示例焊接符号标注实例及

焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。

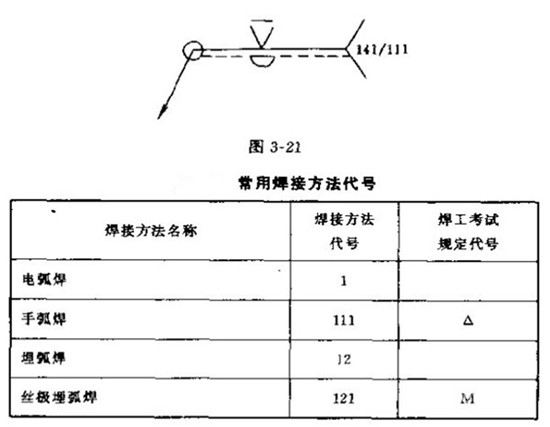

在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。常用焊接方法代号见表3-9所示。如果是组合焊接方法，可用“/”分开

看懂焊接施工图全靠它，符号标注规范大全,焊缝,焊件,坡口,焊点,工件,焊接,施工图

焊接图纸符号标注图解示例CAD几何尺寸和焊接方法。能简单、焊接符号是一种工程语言，明了地在图纸上说明焊缝的形状、 下面小编就为大家介绍焊接图纸符号标注图解示例，一起来看看吧。

在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。常用焊接方法代号见表3-9所示。如果是组合焊接方法，可用“/”分开

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容。
