焊接图纸符号标注图解示例

一种采用焊接符号的工程语言存在, 它于图纸以简单且清晰的方式对焊缝形状、几何尺寸, 以及焊接方法予以说明。下面小编为众人介绍焊接图纸符号标注的有关图解示例, 一同来瞧一瞧吧。

一、焊接图纸符号标注图解示例

焊接符号标注实例及方法

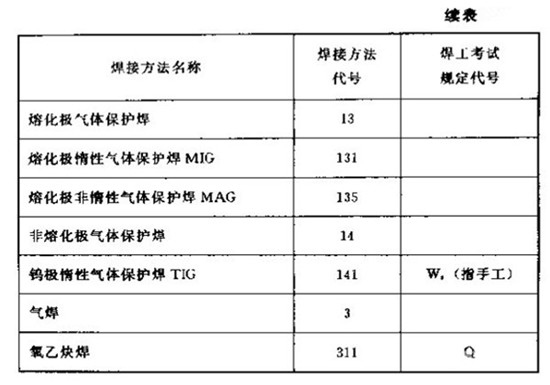

于焊接结构图样之上, 焊接方法能够依据国家标准 -85 的规定以阿拉伯效字予以表示, 此标注会处在指引线的尾部。常用焊接方法代号呈现于表 3 -9 所示情形。要是为组合焊接方法, 能够运用“/”加以分开, 左侧所表明的是正面（或者盖面）的焊接方法, 右侧所表明的是背面（或者打底）焊接方法。举例来讲, 对于 V 形焊缝,先是采用钨极氢弧焊进行打底操作, 随后运用手工电弧焊进行盖面操作, 那么所表示的即为 141/111。

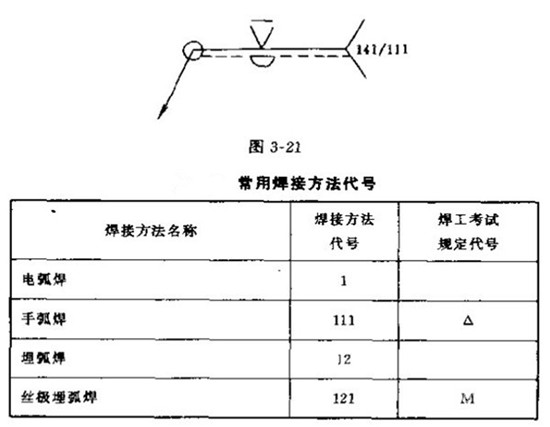

示出焊缝符号以及采用了焊接方法代号进行标注的示例, 可看到图3 – 21。此图呈现的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面处于齐平状态, 焊接时分情况选取焊接方法, 打底焊选取手工钨极氮弧焊, 盖面焊以及封底焊则选用手工电弧焊。

二、焊接符号表示方法

1 钢结构焊接符号含义大全

首先钢结构焊接符号通常是按照GB324一1988《焊缝代号》去绘制, 其次钢结构一般是归属于建筑学科的, 是属于建筑行业范畴的, 进而在钢结构焊接符号的标注过程当中常常会伴随着类似建筑符号、型钢符号、螺栓符号以及铆钉符号等情况出现。

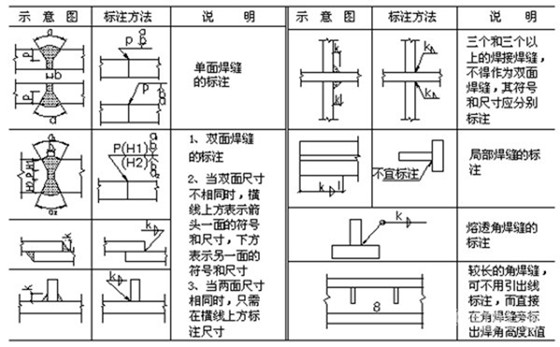

2 钢结构焊缝符号表示的方法及有关规定：

（1）焊缝的引出线, 是由箭头以及两条基准线构成的。这两条基准线之中, 有着一条是实线, 还有另外一条呈虚线状, 这两者的线型全都是细线。

（2）基准线里头的虚线, 能够画在基准线实线的上面一侧, 也能够画在下面一侧, 基准线一般而言应当跟图样的标题栏保持平行的状态, 只是在特殊的条件之下才会跟标题栏呈现垂直状态。

（3）若是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那一边, 若是焊缝处于接头的非箭头那个侧面, 那么基本符号要标注在基准线的虚线那一侧。

（4）当为双面对称焊缝时。基准线可不加虚线。

（5）所指箭头线, 其相对焊缝的位置, 通常而言并无特殊要求, 然而, 在标注单面形状的焊缝之际, 此箭头线, 必须得指向带有坡口一侧的那个工件。

（6）与基准线相交或者相切的基本符号、与基准线相交或者相切的补充符号的, 和基准线重合的线段, 是由粗实线展现的。

（7）焊缝的基本符号、辅助符号, 以及补充符号（尾部符号除外）全都为粗实线, 尺寸数字原则上同样是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。

（8）当处于同一图形之上, 要是焊缝形式、断面尺寸以及辅助要求全都相同, 那么能够只挑选一处标示出焊缝的符号与尺寸, 并且还要加注“相同焊缝的符号”, 此相同焊缝符号是3/4圆弧, 它画在引出线的转折之处。

于同一个图形之上, 存在数种相同的焊缝情形下, 能够把焊缝进行分类编号, 将其标注于尾部符号之内, 分类编号运用A、B、C等等方式, 在同一类的焊缝当中可以挑选一处来标注代号。

（9）按图1-38方式标注的, 是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 该圆圈画在引出线的转折处。

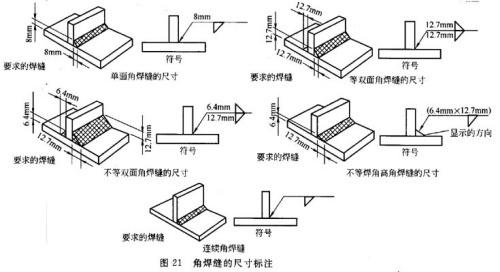

（10）身形看上去比较之长的那种角焊缝, 就比如像是焊接实腹钢梁的翼缘处的焊缝这般, 即可不用引出线去予以标注了, 而是能够直接在角焊缝旁边标注出焊缝尺寸大小的值K。

（11）若在连接长度范围之内, 仅仅只是局部的某些区段存在焊缝的情况时, 那么便按照图1-40来进行标注。其中, K所代表的是角焊缝焊脚尺寸。

（12）若是焊缝分布形态呈现出不规则的状况, 那么在对焊缝符号进行标注的这个时候, 于焊缝的位置处, 要加上中实线以此来表明能够看见的焊缝, 或者加上栅线用来表明无法看见的焊缝。

（13）两个相互进行焊接的焊件, 其中当焊件呈现出单边焊接且带有双边不对称坡口焊缝这种情况的时候, 引出线箭头会指向具有较大坡口的那个焊件。

（14）使用圆圈来描绘, 在引出线有着转折的那个特地位置上, 对环绕工作件周围的围焊缝符号予以表示, 并且对其焊角尺寸K作出清晰标注。

（15）当存在三个或者三个以上的焊件彼此进行焊接时, 其焊缝不可以当作双面焊缝来标注, 焊缝符号以及尺寸需要分别进行标注。

（16）用于施工现场焊接的焊件, 其焊缝要予以标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 此符号绘制于引出线的转折之处。

（17）针对相互焊接的两个焊件, 在仅有一个焊件带有坡口的情形下, 像单面V形这种, 引出线的箭头所指方向乃是带坡口的那个焊件。
