焊接图纸符号解析大全

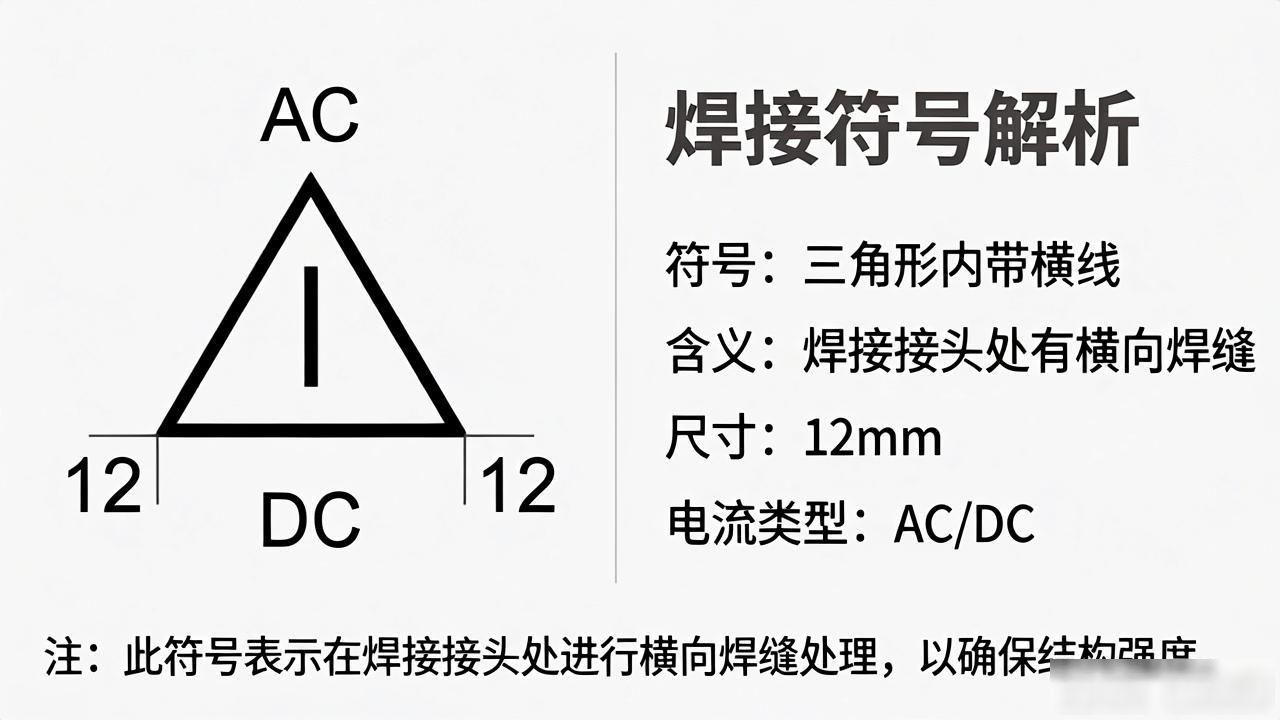

焊接图纸符号标注图解示例

焊接符号标注实例及方法

在焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定, 运用阿拉伯数字予以表示, 将其标注于指引线的尾部之处。常用焊接方法代号可见表 3 – 9 所示。要是属于组合焊接方法哟, 能够用“/”加以分开, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）焊接方法。比如 V 形焊缝先是采用钨极氢弧焊进行打底, 随后用手工电弧焊进行盖面, 那就表示为 141/111。

用以标明焊缝符号以及焊接方法代号的示例, 呈现于图3-21之中。此图所展示的是, 属于V形坡口对接形式的焊缝 , 采取的是背面进行封底焊的方式 , 正面部位的焊缝，其表面处于齐平状态 , 焊接方法方面 , 打底焊所运用的是手工钨极氦弧焊工艺 , 而盖面焊以及封底焊所采用的则是手工电弧焊工艺。

焊接方式代号

打开网易新闻 查看更多图片

打开网易新闻 查看更多图片

焊接符号表示方法

钢结构焊接符号含义大全

钢结构焊接符号是按照GB324一1988《焊缝代号》来进行绘制的, 钢结构通常隶属于建筑学科, 归属于建筑行业, 所以在钢结构焊接符号的标注当中常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定

1、焊缝的引出线, 是由箭头以及两条基准线构成的, 其中一条呈现为实线, 另一条呈现为虚线, 并且它们的线型都是细线。

2、虚线形式的基准线, 能够被画在基准线实线的上侧位置, 同样也能够画在基准线实线的下侧位置, 基准线通常情况下应该与图样的标题栏保持平行状态, 并且只有在特殊条件具备的情况下才会与标题栏呈现垂直状态。

3、倘若焊缝处于接头的箭头那一侧, 那么基本符号标注在基准线的实线一边, 要是焊缝处于接头的非箭头那一侧, 那么基本符号标注在基准线的虚线一边。

4、当为双面对称焊缝时。基准线可不加虚线。

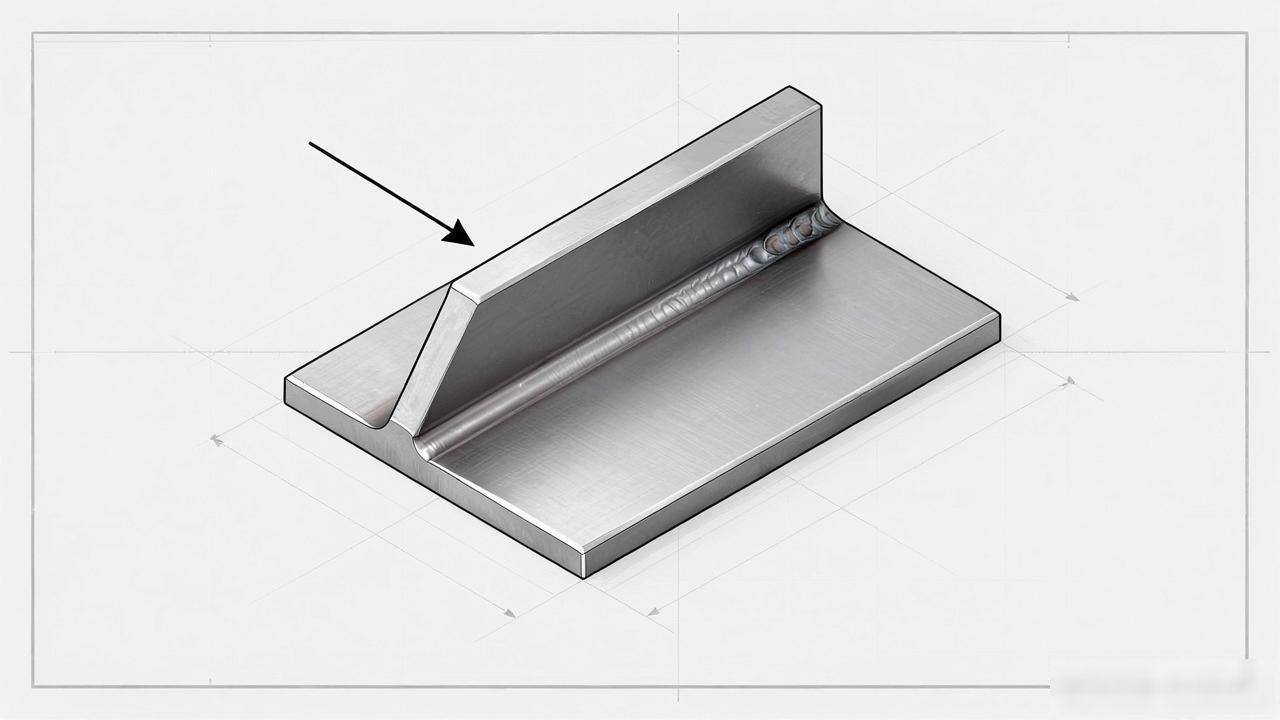

5、一般来说, 箭头线相对焊缝的位置并无特殊要求, 然而, 当对单边形焊缝进行标注时, 箭头线需要指向带有坡口一侧的那个工件。

6、有些线段, 是基本符号、补充符号跟基准线相交得到的, 或者是相切得到的, 还有些则是跟基准线重合而形成的, 而跟基准线重合的这些线段, 要用粗实线去表示。

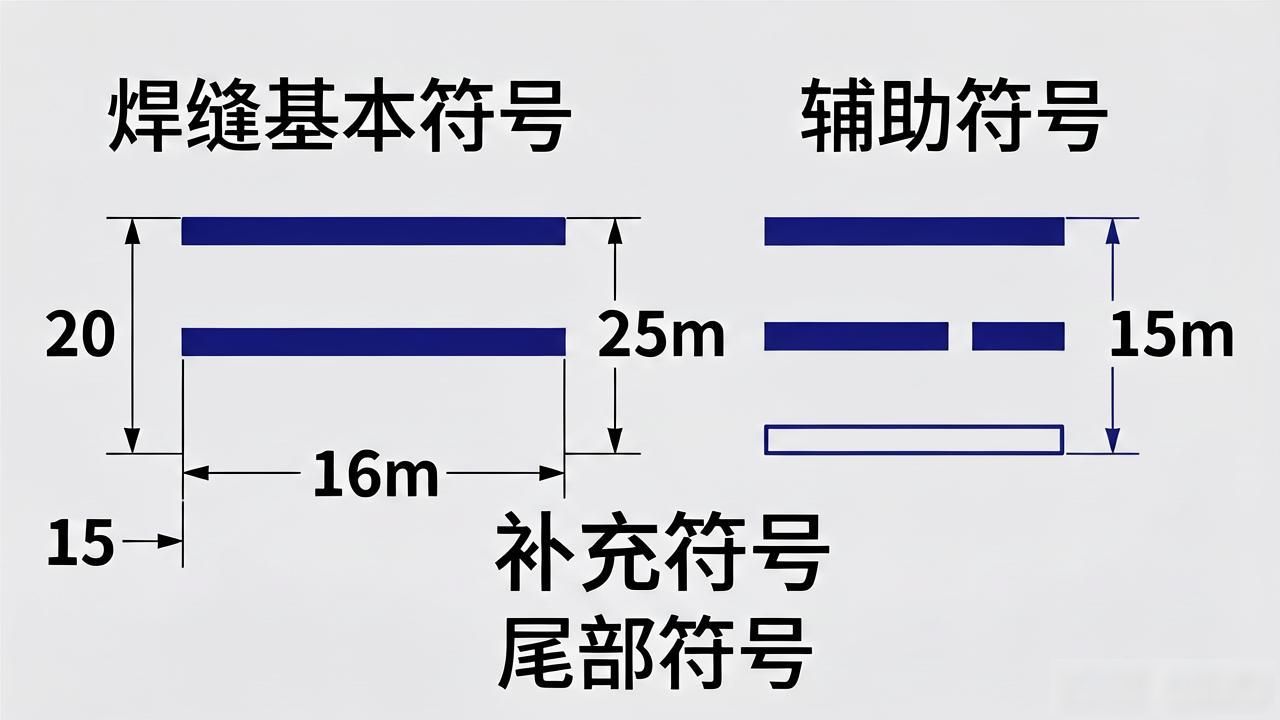

7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号同样应为粗实线, 不过尾部符号除外, 尾的符号是细实线, 尾部符号主要标注焊接涉及、工艺、方法这些内容, 尺寸数字原则上同样是粗实线。

8、在同一个图形之上, 当焊缝的形式, 以及断面尺寸, 还有辅助要求, 这些都完全一模一样的时候, 才能够只挑选一处去对焊缝的符号和尺寸进行标注。而且还要额外加注“相同焊缝的符号”, 这个相同焊缝符号呈现为3/4圆弧的形状, 并且画在引出线的转折之处。

当处于同一图形之上时, 若存在数种相同的焊缝情况下, 能够把焊缝进行分类编号操作, 表示为在尾部分类编号之中, 分类编号比如有A、B、C等等, 在同一类焊缝里, 可挑选其中一处去标注代号。

打开网易新闻 查看更多图片

9、熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、采用那种形状之中相对较长的角焊缝, 像是焊接实腹钢梁的翼缘处的焊缝 , 能够不要引出线进行标注 , 而是直接在角焊缝的旁边标注焊缝尺寸的值K。

11、当处于连接长度范围里, 仅仅只是局部的区段存在焊缝之时, 依照图1-40来进行标注, K属于角焊缝焊脚所具备的尺寸。

12、当焊缝分布呈现出不规则的态势之时, 在对焊缝符号开展标注这个行为的同时, 于焊缝的部位添加中实线以此来表明能够看见的焊缝, 或者添加栅线用来表明不能够看见的焊缝。

13、首先, 存在两个相互焊接的焊件, 接着, 这两个焊件是单面焊带双边不对称坡口焊缝的情况, 随后, 引出线中箭头所指向的是较大坡口的那个焊件。

14、表示周边焊缝的符号, 是用圆圈来呈现的, 它被画在引出线转折的地方, 而且还要去标注焊角尺寸K, 这个符号是环绕工作件周围起作用的。

15、当存在三个或者三个以上的焊件彼此进行焊接时, 那种焊缝并不可以当作双面焊缝来进行标注, 焊缝符号以及尺寸都应当各自分别进行标注。

16、于施工现场开展焊接操作的那等焊件, 其焊缝要标注“现场焊缝”这个符号。现场焊缝符号是呈涂黑状态的三角形旗号, 它绘在引出线的转折之处。

17、在相互进行焊接的两个焊件里头, 要是只有其中一个焊件带有坡口, 比如说呈现单面V形这样的情况, 那么引出线的箭头所指向的就是带有坡口的那个焊件。

举例
