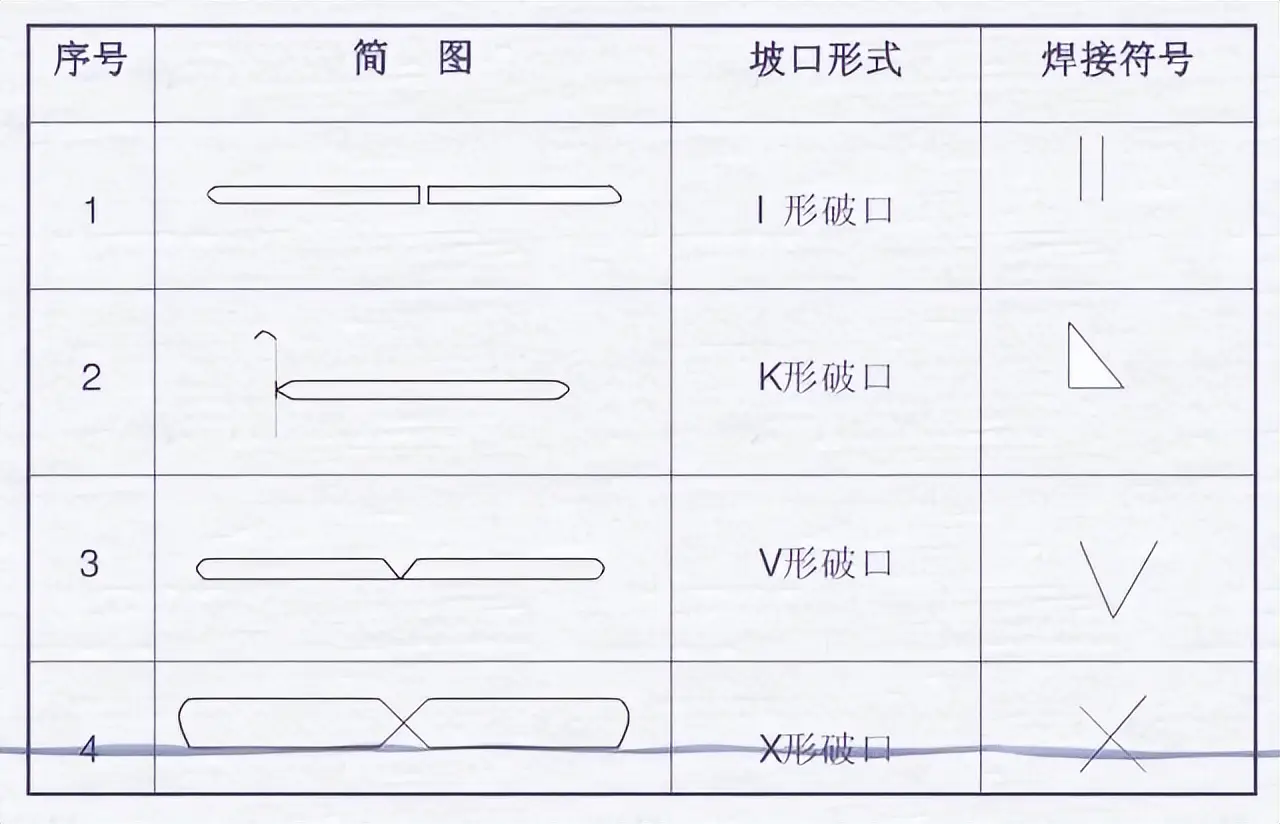

基本坡口符号
坡口符号
焊接图纸符号标注图解示例焊接符号标注实例及方法
在焊接结构图的图样这点上部位之内, 焊接所采用的方法能够依据国家标准 -85 的相关规定来予以表述, 借助阿拉伯效字这种方式呈现, 将其标注在指引线的尾部那儿地方得以实现。常用的那些焊接方法依照上述规定所赋予的代号情况是呈现在像表 3-9 所给出实例那样而显示的。要是遇到属于组合焊接方法这种情形之时, 能够使用“/”这个符号来进行分割区分, 处于左侧部分所代表的是正面（或者盖面）的焊接方法, 右侧所代表的是背面（亦或是打底）焊接方法。有如 V 形焊缝这个例子来说, 先是采用钨极氢弧焊来进行打底这一操作, 后续运用手工电弧焊来完成盖面这一操作, 按照如此规定就表示为 141/111, 像这样的一种表示形式得以明确下来。
对接焊缝采用V形坡口, 且背面封底焊, 正面焊缝表面齐平, 此焊缝, 其符号和焊接方法代号标注示例, 见图3-21, 其中打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。
焊接方式代号
焊接符号表示方法钢结构焊接符号含义大全
钢结构焊接符号是依照GB324一1988《焊缝代号》进行绘制的, 钢结构通常归属于建筑学科, 隶属于建筑行业, 所以在钢结构焊接符号进行标注时常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、引出, 表示焊缝的线, 是由箭头以及两条基准线构成的。其中一条呈现为实线, 另一条则是虚线, 而且它们的线型都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线通常应当与图样的标题栏平行 , 只是在特殊条件之下才与标题栏垂直。
3、要是焊缝处于接头那箭头所指的这边, 那么基本符号会标注在基准线的实线那边；要是焊缝处于接头并非箭头所指的那一侧, 那么基本符号被标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线跟焊缝相对的位置, 通常没特别要求, 可是在标注单边形焊缝那会儿, 箭头线得朝着自带坡口那一侧的工件去指。
6、具有基本性质方面的符号, 还有补充性质方面的符号, 两者和基准线存在相交或者相切的情况, 而与基准线处于重合状态的线段, 是用粗实线来进行表示的。
7、焊缝的基本符号是粗实线, 辅助符号是粗实线, 补充符号（尾部符号除外）是粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、于同一图形之上, 倘若焊缝形式、断面尺寸以及辅助要求皆相同之时, 能够仅挑选一处标注焊缝的符号还有尺寸, 且要加注“相同焊缝的符号”, 相同焊缝符号是3/4圆弧, 绘制在引出线的转折之处。
当处于同一个图形之上时, 要是存在数种相同的焊缝, 那么能够把焊缝进行分类编号, 将其标注于尾部符号的内部, 分类编号会采用A、B、C等等, 在同一类焊缝里面可以挑选一处来标注代号。

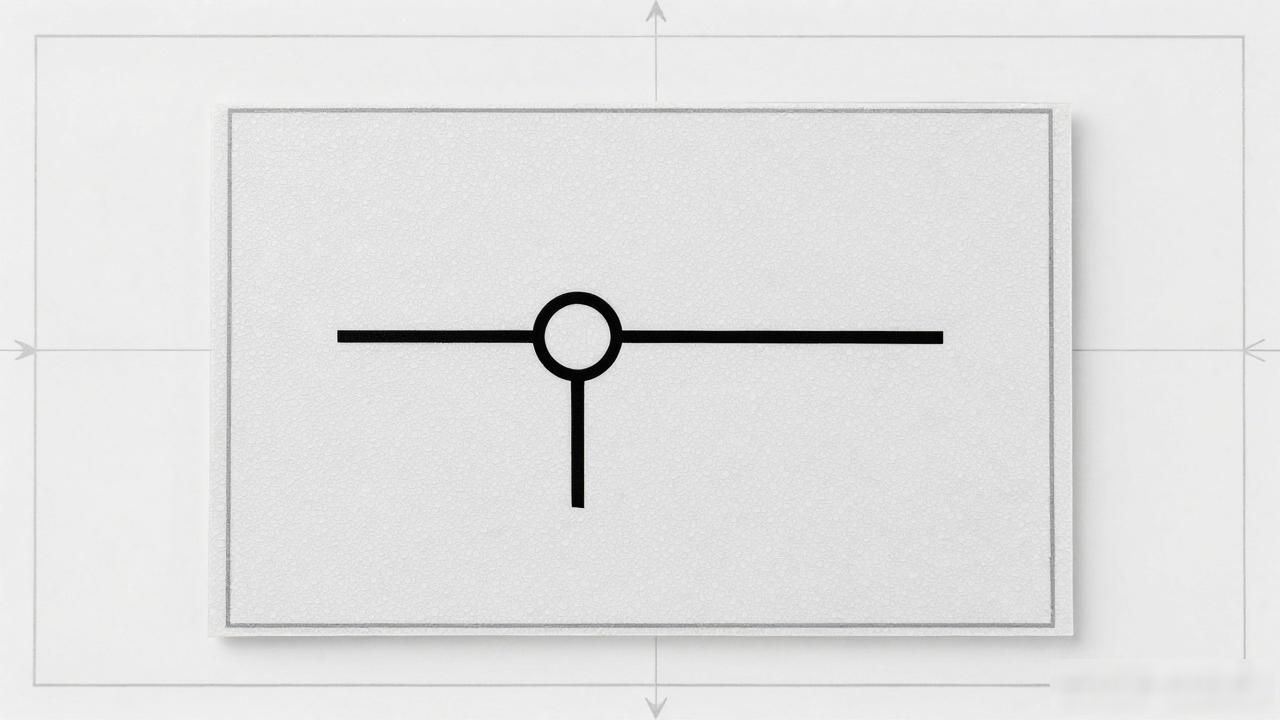

9、熔透角焊缝的符号, 其标注方式就应该按照图1-38那样, 此符号是涂黑的圆圈, 它画在引出线的转折处。
10、采用形状相对较长的角焊缝, 像是焊接实腹钢梁的翼缘焊缝这种, 能够不借助引出线进行标注, 而是直接于角焊缝旁边标注焊缝尺寸值K。
11、若在连接长度范围之中, 仅仅只是局部的区段存在焊缝的情况时, 那么就要按照图1 – 40进行标注, K是角焊缝的焊脚尺寸。
12、处于焊缝分布呈现不规则状况的时候, 于进行焊缝符号标注的同一时刻, 在焊缝的部位添加中实线用来表示能够见到的焊缝, 或者添加栅线用以表示无法见到的焊缝。
13、两个相互进行焊接的焊件, 要是属于单面焊且带有双边不对称坡口焊缝这种情况, 那么引出线的箭头会指向具有较大坡口的那个焊件。
14、围焊缝的符号, 它是用来表示环绕工作件周围情况的, 是以圆圈的形式呈现的, 这个圆圈画的位置在引出线的转折之处, 而且还要对其焊角尺寸K进行标注。
15、如果存在三个或者三个以上的焊件, 它们相互进行焊接, 那么此时其焊缝是不可以作为双面焊缝来进行标注的, 焊缝符号以及尺寸应当分别去标注。
16、在施工现场开展焊接作业的焊件, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 它绘制在引出线的转折之处。
17、两个相互焊接的焊件, 其中只有一个焊件带有坡口, 比如说呈现单面V形之状, 此时引出线箭头所指向的即为此带坡口的焊件, 这里是句号。
举 例
欧美焊接符号举例

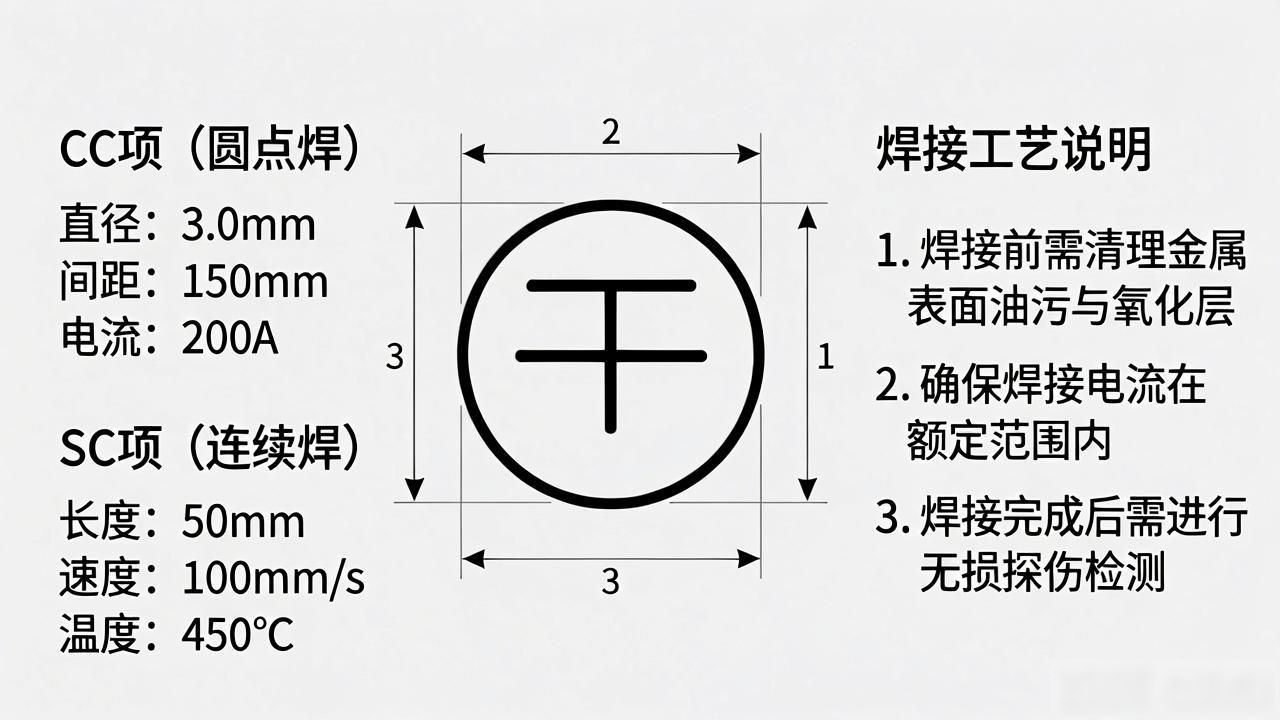

4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
