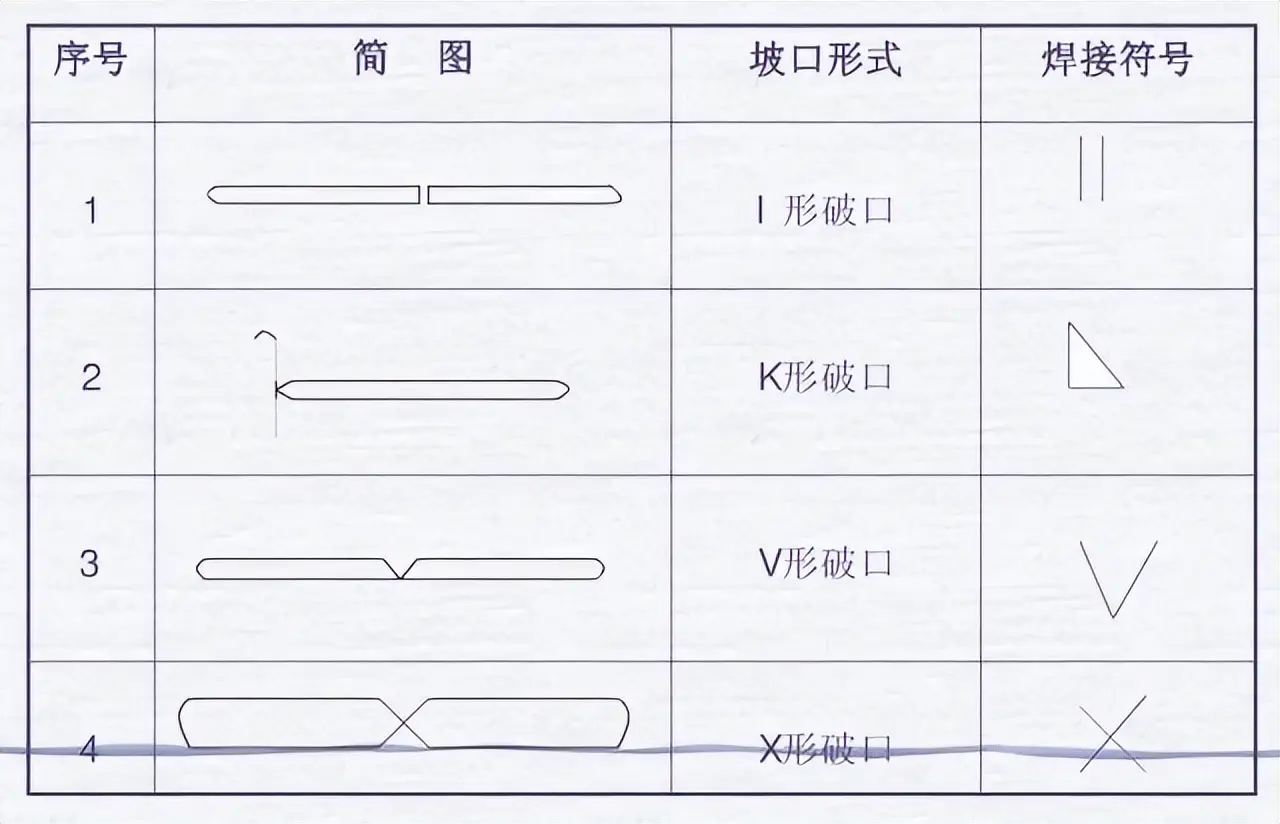

基本坡口符号
坡口符号
焊接图纸符号标注图解示例焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法能够依据国家标准 -85 的规定，借助阿拉伯数字予以表示, 标注于指引线的尾部之处。常用焊接方法代号呈现于表 3 – 9 所示情形。要是属于组合焊接方法, 可运用“/”加以分开, 左侧表明正面（或者盖面）的焊接之时所采用的方法，右侧表明背面（或者是作为打底）焊接之时所采用的方法。举例来说, V 形焊缝最先采用钨极氢弧焊进行打底操作, 而后运用手工电弧焊进行盖面操作, 那么其表示形式为 141/111。
焊缝符号以及焊接方法代号标注的示例, 见那图3 – 21所示, 此图所呈现的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面呈齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。
焊接方式代号
焊接符号表示方法钢结构焊接符号含义大全
钢材结构的焊接符号是按照GB324一1988《焊缝代号》进行绘制的, 钢材结构通常归属于建筑学科, 属于建筑行业范畴, 所以在钢材结构焊接符号的标注之时, 常常会伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。这两条基准线之中, 有一条是实线, 还有一条是虚线, 并且它们的线型俱为细线。
2、虚线形式的基准线, 能够被画在, 处于实线状态的基准线；的上侧位置, 当然也能够画在其下侧位置, 作为基准线, 通常情况下, 它应该和图样的标题栏保持平行状态, 只有在特殊的条件之下, 才会呈现与标题栏垂直的状态。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线这一侧；要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线这一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线跟焊缝相对的位置, 通常没特别要求, 不过在标注单边形焊缝之际, 箭头线得指向有坡口那一侧的工件。
6、基本符号, 同基准线相交, 或者相切, 补充符号, 也与基准线相交亦或是相切, 那些与基准线重合的线段, 要用粗实线予以表示。
7、焊缝的基本符号是粗实线, 辅助符号是粗实线，补充符号（除尾部符号外）也是粗实线, 尺寸数字原则上同样是粗实线, 尾部符号则是细实线, 其主要用来标注焊接工艺、方法等内容。
8、处于同一图形之上, 要是焊缝形式、断面尺寸以及辅助要求全都相同, 能够只挑选一处去标注焊缝的符号与尺寸。并且要加注“相同焊缝的符号”, 相同焊缝符号呈现为3/4圆弧, 绘制在引出线的转折之处。
于同一个图形之上, 存在有数种相同的焊缝情形时, 能够把焊缝进行分类编号, 将其标注于尾部符号之内, 分类编号运用A、B、C等, 在同一类焊缝当中可以挑选一处来标注代号。
9、以图1-38那种方式来标注熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 它画在引出线的转折之处。
10、针对形中较长的那种角焊缝, 像是用以焊接实腹钢梁的翼缘焊缝, 它是可以不采用引出线进行标注的, 而是直接于角焊缝的旁边去标注焊缝尺寸值K。
11、若于连接长度范围中, 只是在局部区段存在焊缝, 那么便依照图1-40标注。其中, K是角焊缝焊脚尺寸。
12、当焊缝分布呈现不规整状态时, 于标注焊缝符号的之际。在焊缝处在添加中实线来表明可见焊缝, 或者添加栅线来表明不可见焊缝。
13、两件相互焊接的焊件, 若属于单面焊且带有双边不对称坡口焊缝的情况, 那么引出线箭头所指向的是具有较大坡口的那一个焊件。
14、那个环绕着工作件周围的围焊缝符号, 是用圆圈来表示的, 它画在引出线的转折之处, 并且还要标注出其那个焊角尺寸K。
15、三个焊件相互焊接, 或者三个以上的焊件相互焊接时, 其焊缝不容许作为双面焊缝来标注, 焊缝的符号以及尺寸应当要分别进行标, 注。
16、焊件在施工现场进行焊接, 其焊缝要标注“现场焊缝”符号, 该符号是涂黑的三角形旗号, 绘制于引出线的转折处。
17、两个相互进行焊接的焊件之中, 在仅有一个焊件带有坡口的情形下, 比如说呈现单面V形这种样式时, 引出线的箭头所指向的乃是带有坡口的那个焊件。
举 例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
