验收当日颇为干脆, 焊缝一次性通过, 图纸上的符号与现场焊工做法完全契合, 未有出现返工情况。看似平常, 实则是因有一套符号将设计乃至施工紧密联系在一起。倘若符号绘制有误, 焊工依此操作, 后面再来进行修正, 所造成的损失绝非仅仅是浪费时间这般简单。
可以将焊缝符号视作图纸的那种“说话方式”, 这是最为直白的。在图上, 运用一套标准化的符号, 把接头类型写清楚, 把坡口形状写清楚, 把尺寸写清楚, 把做法写清楚, 其目的在于让设计端与施工端不产生冲突。设计师借助这些标记来表达其所期望的接头以及工艺, 检验人员依据这些去执行检验, 现场施工人员依照这些去开展工作进行施工。说实话, 图纸有的时候会使人陷入迷糊状态, 依靠符号才能够将意思固定下来, 当然这有个前提, 那就是你得会看, 得明白那些约定俗成的规则。

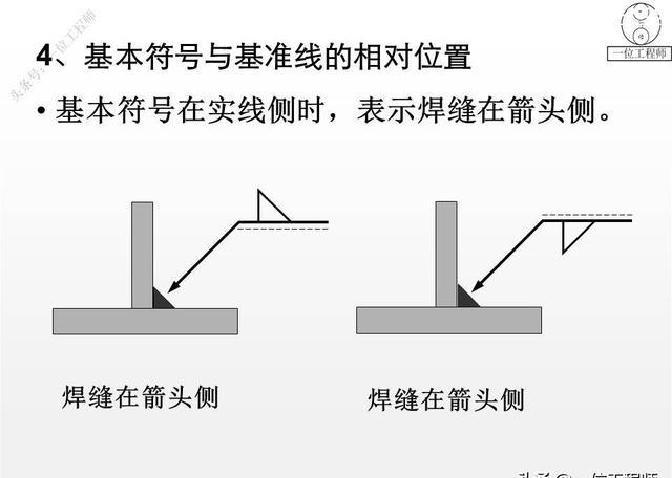

符号呈现出怎样的形态呢? 关键在于那根基准线, 基准线存在两种表现形式, 一是实线, 二是与实线平行的虚线, 箭头从某一处朝着接头方向指向, 箭头所指向的那一侧, 一般依靠基准线实线一侧的符号予以说明, 虚线那一侧倘若存在符号, 表明另一侧同样存在焊缝, 围绕着这根基准线, 常见的要素数量众多, 比如焊接符号本体, 可以是对接、角焊、埋弧等, 还有尺寸以及坡口角度, 焊缝的长度与间距, 成形的要求以及打磨的方式, 并且还有补充符号以及文字说明, 基准线如同主干, 符号、数字、尾部注释都是依附在上面的枝桠。说白了，看到基准线就知道这张图到底想让现场干什么。

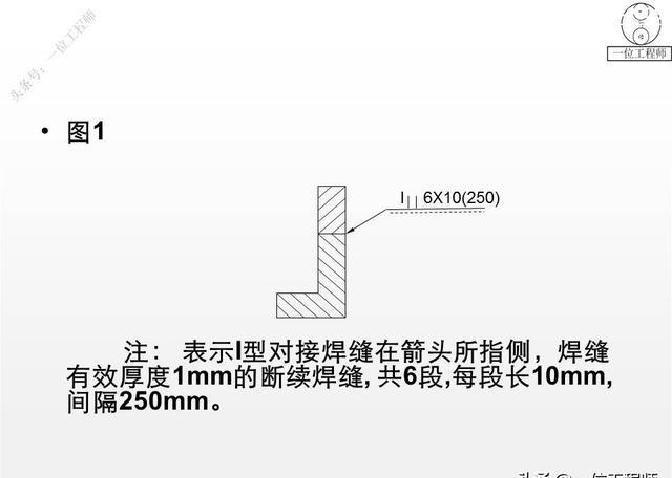

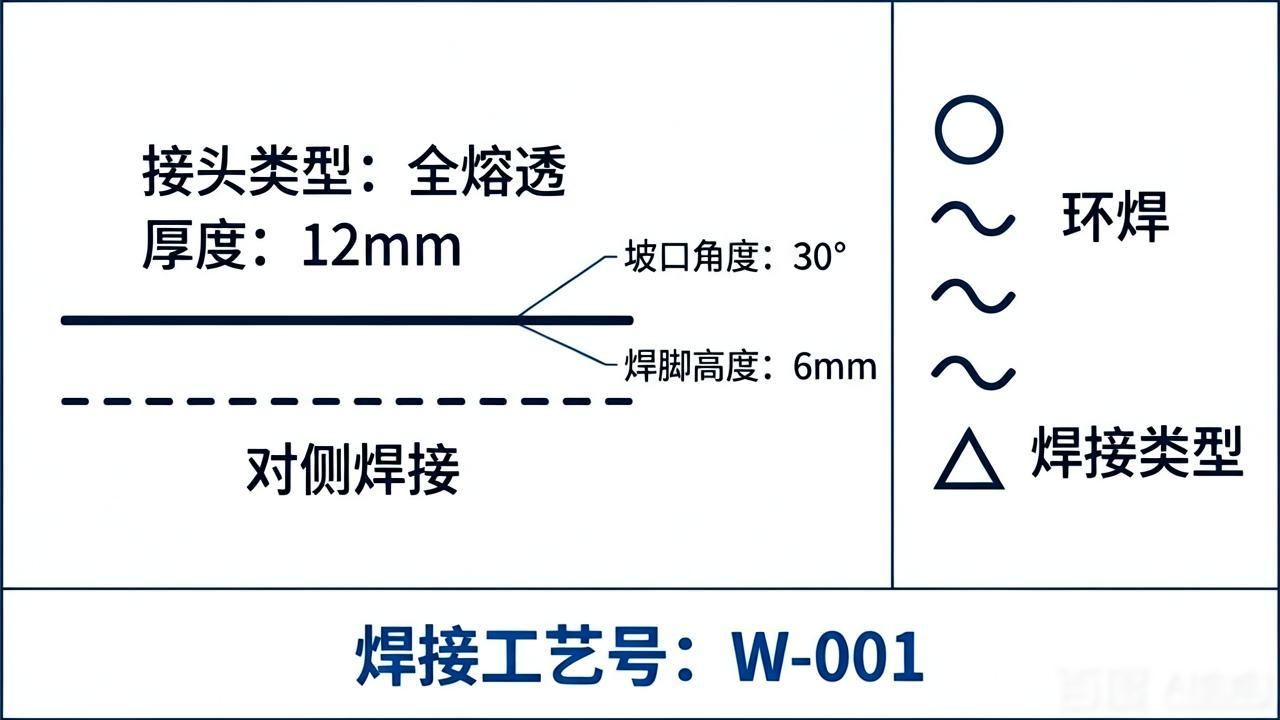

读图之时需盯着细节的地方, 基准线上实线一侧存在标记, 此标记能告知箭头所指那一面的接头类型以及尺寸, 虚线一侧倘若有标记, 便意味着对侧同样需要进行焊接, 数字以及字母紧挨着符号, 通俗来讲就是标明坡口角度、根部间隙、焊缝长度或者间距, 另外还有一些补充记号相当关键, 一个圆圈一般是代表环焊, 波浪线或者箭头末端的特殊标记可标明这是现场焊还是车间焊, 是人工焊还是机械化焊接, 成形符号会注明是需要保留坡口还是要打磨成平。尾部之处时常书写焊接工艺号、焊丝牌号或者特殊要求, 一旦瞧见尾部便依照那个去做, 切莫自行作主更改方法。细节对于成败起着决定性作用, 图纸上哪怕是极其微小的偏差, 在现场都能够被放大成为一堆棘手麻烦。
标注之际, 投影关联以及位置相当这些务必弄明白。当图纸存有好些视图之时, 焊缝记号得跟视图的投影关系保持一致。也就是说, 箭头所朝向的地方, 基准线上所书写的便指向哪一个面。实际操作经常遵循的流程大致是如此这般: 首先要确认接头种类以及需要焊接的面；接着在基准线上依据箭头一侧或者相反一侧放置好符号；随后将尺寸、长度、间距、成形要求按照规定位置填写上去；最终在尾部 焊接工艺或者材料代码。比如说: 有个要画成V形坡口的对接接头, 箭头朝着接头方向, 于基准线上画出V形坡口符号, 在其旁边清晰写明坡口角度、根部间隙、焊缝长度以及间距, 然后在尾部对焊丝型号和焊接等级予以注明, 如此一来现场便能够依据图纸进行施工, 免得老是前来询问这询问那。
发图之前, 需要对好几项内容进行多次核对, 其中包括箭头的指向方向, 实线与虚线之间的对应关联情况, 以及物品尾部所给出的相关说明。最为令人无奈的是, 符号书写得以至于模糊得难以辨认, 而大家又都不太愿意去进行更多的确认工作, 最终导致在现场出现按错面或者遗漏工艺要求的状况。嗯, 对于这件事情而言, 只要稍微细心那么些许, 便能够有效地减少问题出现的概率。
