CAD做钣金件展开的原理你知道吗？

讲一下，下面这个钣金件用CAD如何做展开,图纸如下。

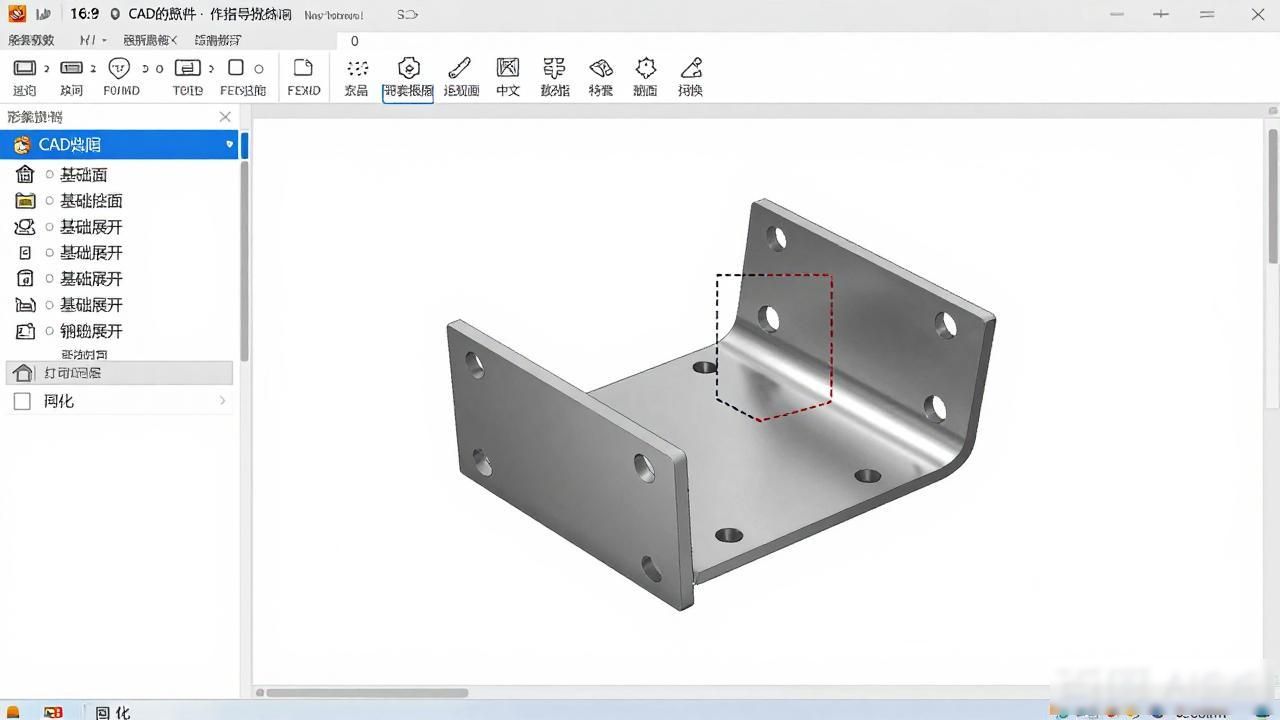

虽说使用3维软件展开会相对便利些, 然而有时图纸之上孔的数量较多, 如此一来对CAD直接展开而言, 速度还是比较快的。

在讲解展开这个图之前，先让大家知道如何用外包尺寸法做展开！

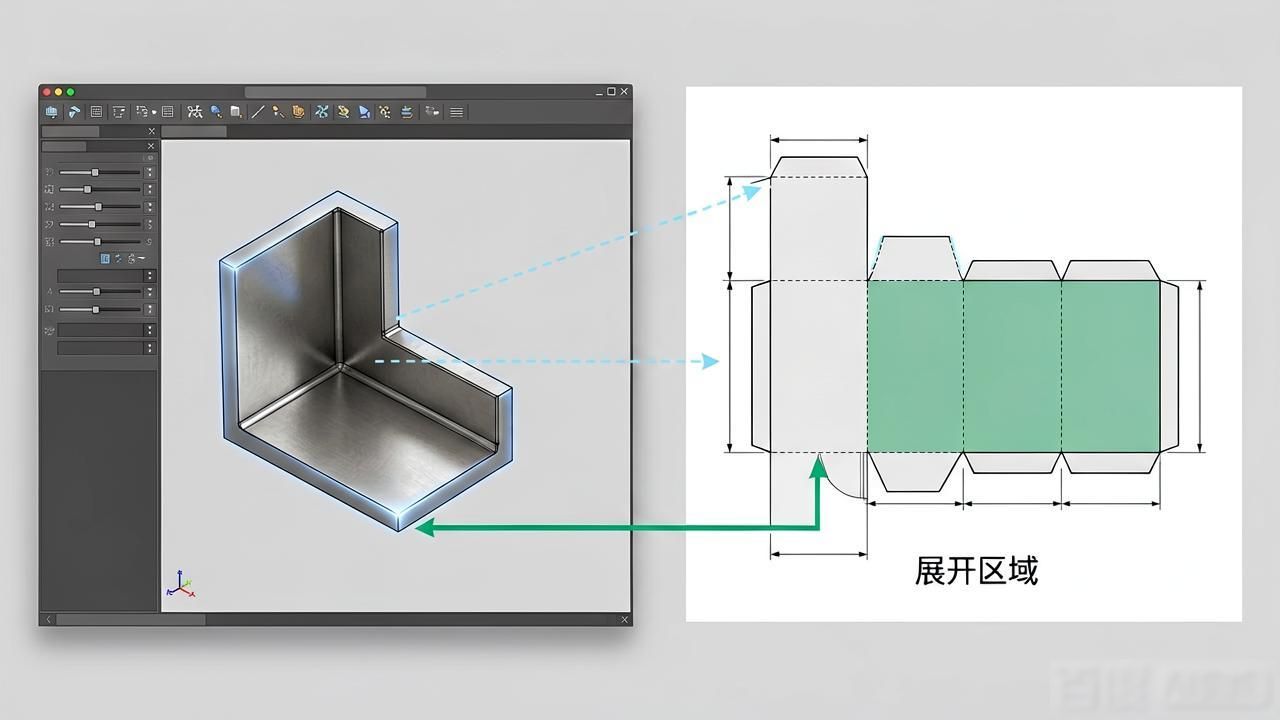

如下图所示外包尺寸100*100 板厚2.0 材料Q235

展开尺寸 L=100+100-3.35=196.65

公式里, 3.35是用于折弯扣除的数值, 100是外包尺寸, 折弯扣除在每个厂都是不一样的。

通常外包尺寸法做展开，就是把外包尺寸相加减去折弯扣除！

多刀折弯：把所有外包折弯尺寸相加减去（弯刀数乘以折弯扣除）

下面给出常用的折弯扣除(铁板）做参考

1.0扣除1.75

1.2扣除1.95

1.5扣除2.36

2.0扣除3.35

2.5扣除4.2

3.0扣除5.0

4.0扣除6.8

5.0扣除7.8

我们在CAD里展开的时候选择下图中带孔的面为基准面，

把下图当中的红色线向上进行偏移, 偏移的数值是100, 接着进行折弯扣除，之后偏移100减3.35等于96.65。

得到下图

然后延长断开的线删除多余的线及得到展开图

知晓这个原理之后, 接下来要讲解, 那些最初的威图柜加强筋, 怎样运用客户所提供的CAD来进行展开。

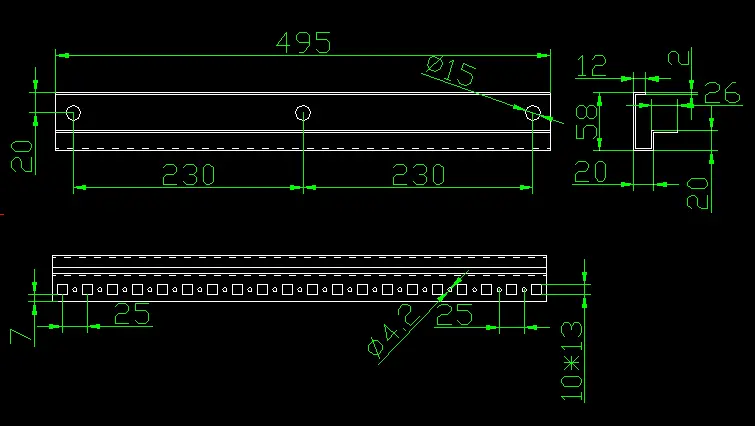

先来看下这个图，我们选择带圆孔的主视图基准面！

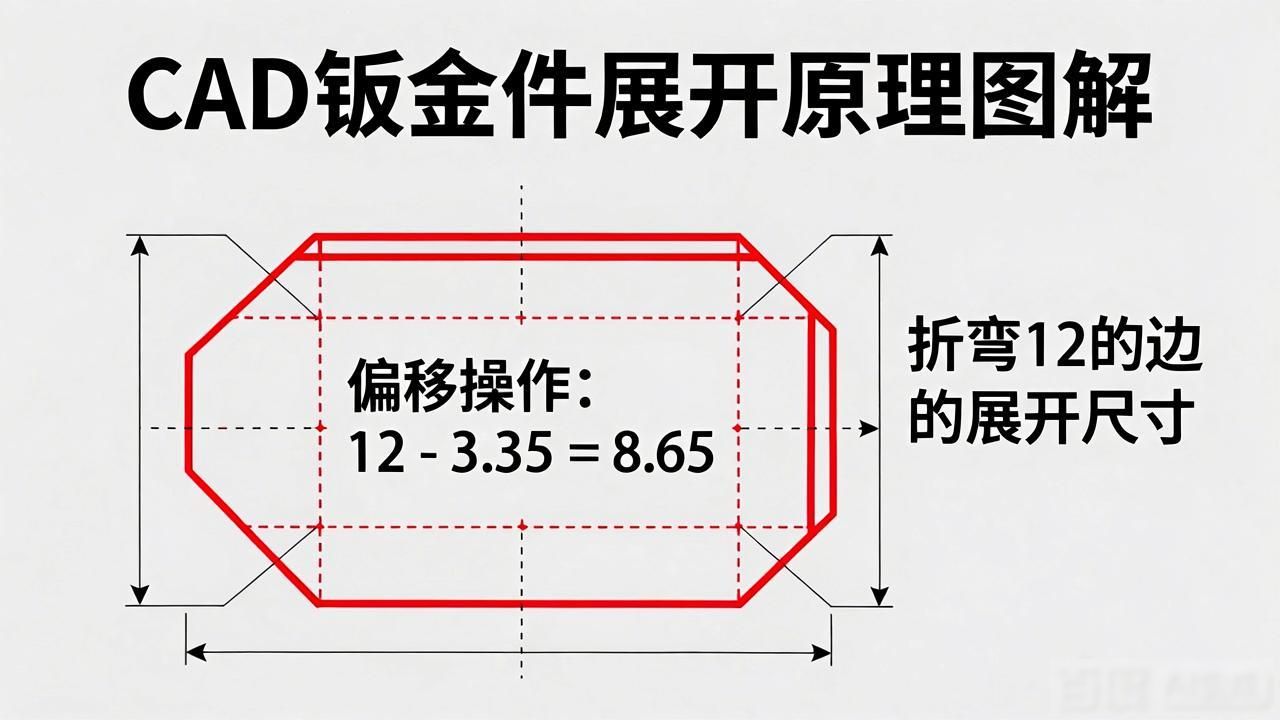

如下图示, 红色外形线, 网上进行偏移, 偏移量为十二减去三点三五, 其结果是八点六五 , 此八点六五即为折弯十二的边的展开尺寸！

进行偏移操作之后的黄色线, 是作为展开图的其中一条边线存在的, 接着要计算出展开之后的总的尺寸, 也就是要把折弯外包尺寸进行相加之后, 再减去经过4次折弯所产生的扣除量, 具体为12加上58加上20加上20加上26, 然后减去4乘以3.35，最终结果等于122.6。

上图黄色线往下偏移122.6得出展开后的外形尺寸

把主视图上多余的线删除，就是展开外形图

折弯26边上的方孔如何移动到展开上去呢？

在上图里, 有一条呈现红色的线, 它是不会受到折弯所产生的影响的, 因而能够从中挑选红色线上的某一个端点, 将其作为得以移动的基点。

选择所有方孔圆孔

快捷键M移动，选择端点。

再选择要放置的端点

放置好后展开图就完成了
