CAD做钣金件展开的原理你知道吗？

讲一下，下面这个钣金件用CAD如何做展开,图纸如下。

当然, 运用3维软件去展开会相对便利些, 然而, 有时在图纸上面孔的数量较多, 如此一来, 通过CAD直接展开反倒速度较快。

在讲解展开这个图之前，先让大家知道如何用外包尺寸法做展开！

如下图所示外包尺寸100*100 板厚2.0 材料Q235

展开尺寸 L=100+100-3.35=196.65

公式里, 3.35是用于表示折弯扣除的, 100乃是外包尺寸, 并且, 折弯扣除在每个厂都是不一样的。

通常外包尺寸法做展开，就是把外包尺寸相加减去折弯扣除！

多刀折弯：把所有外包折弯尺寸相加减去（弯刀数乘以折弯扣除）

下面给出常用的折弯扣除(铁板）做参考

1.0扣除1.75

1.2扣除1.95

1.5扣除2.36

2.0扣除3.35

2.5扣除4.2

3.0扣除5.0

4.0扣除6.8

5.0扣除7.8

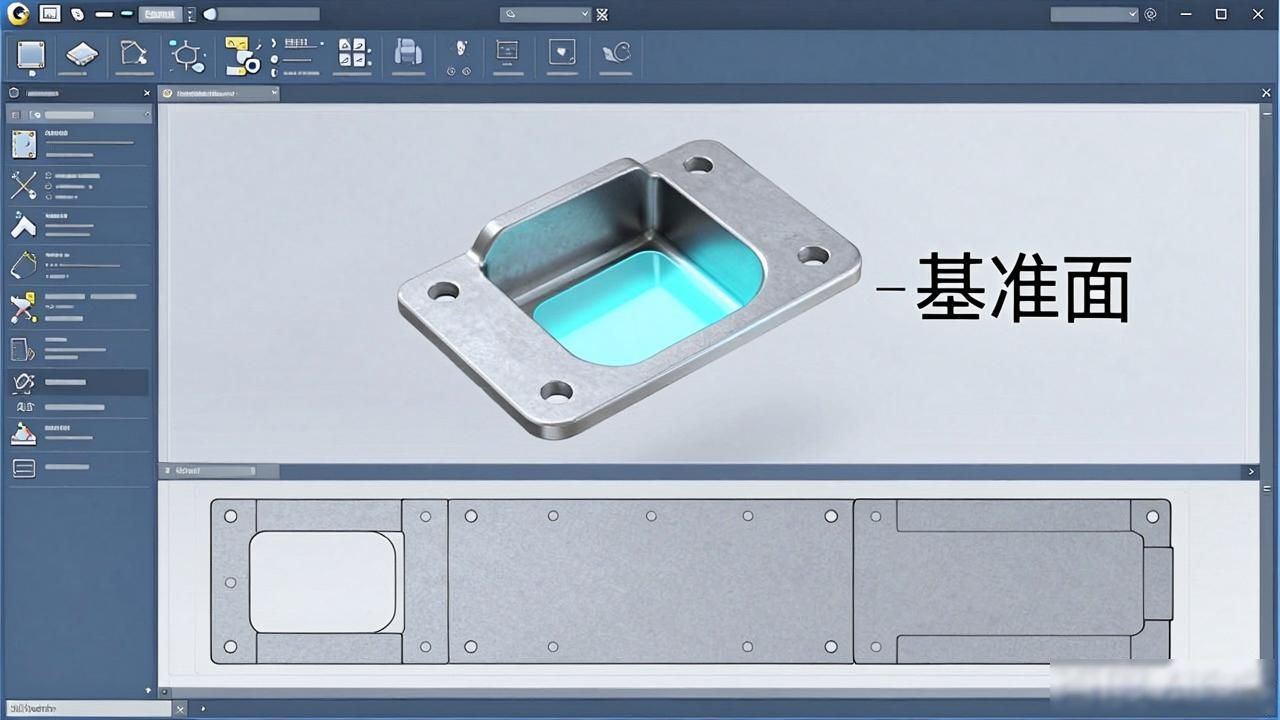

我们在CAD里展开的时候选择下图中带孔的面为基准面，

把下图当中的红色线, 朝着上方进行偏移, 偏移的数值是100 , 然后进行折弯扣除, 再偏移100 并减去3.35 , 得出的结果是96.65。

得到下图

然后延长断开的线删除多余的线及得到展开图

懂得这个原理之后, 接下来要讲解, 最初始的威图柜的加强筋怎么样运用客户所提供的CAD来进行展开！

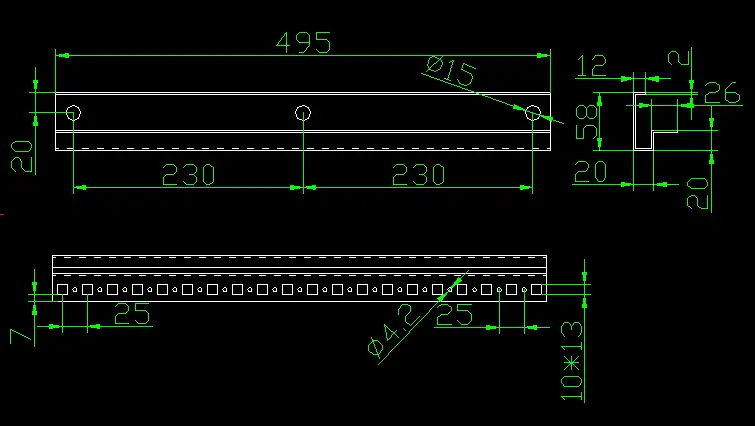

先来看下这个图，我们选择带圆孔的主视图基准面！

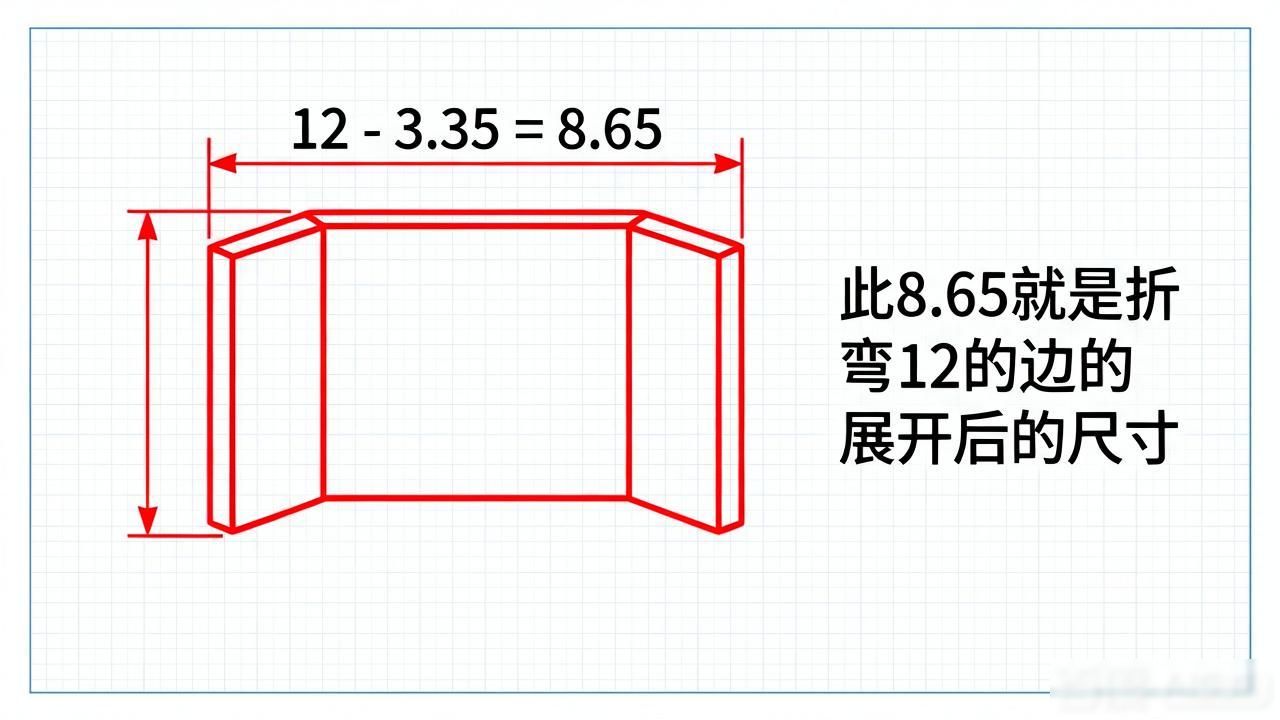

图中, 红色外形线, 在网上偏移, 得到尺寸12减去3.35的差, 也就是8.65, 此8.65就是折弯12的边的展开后的尺寸！

经偏移之后的黄色线, 是展开图当中的一条边线, 接着要算出展开之后的总尺寸, 也就是折弯外包尺寸相加再减去4个折弯扣除, 式子如下, 12加上58加上20加上20加上26减去4乘以3.35等于122.6。

上图黄色线往下偏移122.6得出展开后的外形尺寸

把主视图上多余的线删除，就是展开外形图

折弯26边上的方孔如何移动到展开上去呢？

在上图里, 有一条呈现为红色的线, 这条线是不会受到折弯所产生的影响的, 因而呢, 可以去挑选红色线上的其中一个端点, 将其作为基点来进行移动。

选择所有方孔圆孔

快捷键M移动，选择端点。

再选择要放置的端点

放置好后展开图就完成了
