钣金材料成本计算方法

这篇教程分享如何计算钣金材料的成本问题。

1、 选择双击或者右键选项之后把ProE软件设法打开, 并且把钣金文件去予以打开。在当前这个例子当中是以ProE作为标准的, 出于因我们正在使用这个特定软件的缘故存在情况, 然而其他类型的三维建模软件在同样程度上也是可行地适用该教程所涵盖内容的内容。

2、 在Pro/E里, 借助展开工具能够把已经折弯的面板类钣金件予以展开, 操作方法相对比较简单, 可以选择规则类型来进行全展, 或者直接进行选择性展开, 具体方式不再详细叙述, 详细内容可见下图。

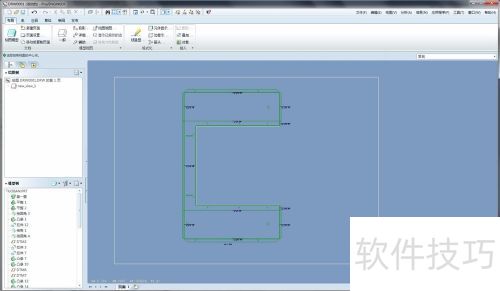

3、 开启新建绘图程序, 挑选自定义模板, 着手创建视图, 将方向设定为展平状态, 采用比例为 1:1, 在显示类型里选用消隐, 经确认无误后完成创建操作。

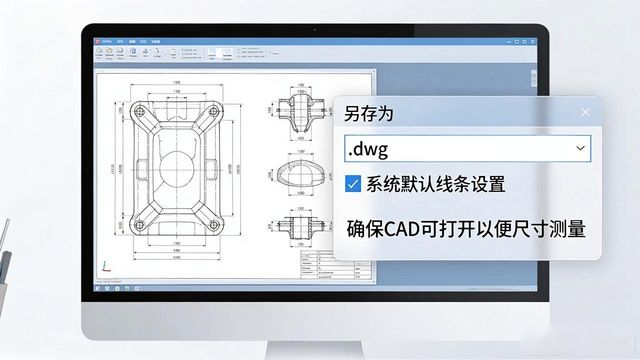

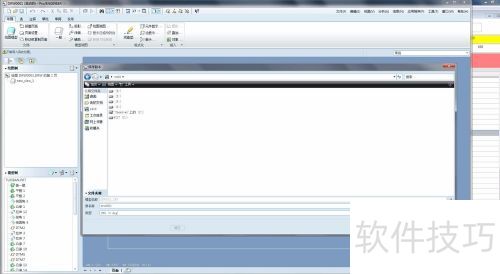

4、 文件进行另存为操作, 保存为副本, 选择dwg格式, 运用系统默认的线条设置, 做到确保CAD能够打开, 以此便于进行尺寸测量。

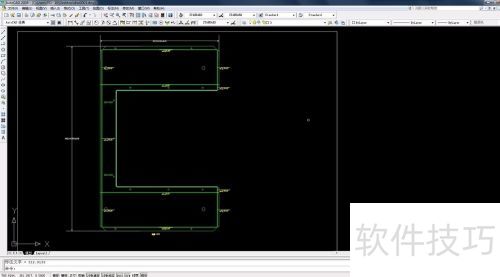

5、 开启CAD文档, 运用尺寸标注器具去度量钣金展开后的轮廓维度, 依照下述图示, 留存文档以作后续查看之准备。

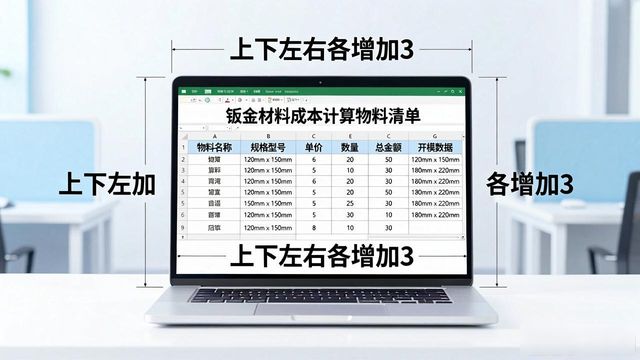

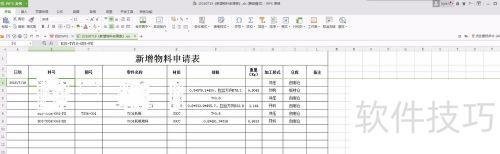

6、 建立Excel文件, 制作物料清单, 将刚才需要开模的数据标示出来, 一般尺寸在上下左右方向各增加3, 如此企业能够拥有一个大致尺寸,方便进行成本计算。
