钣金展开图画法

有一些从事钣金加工的工厂, 是承接外部的钣金图纸来进行加工操作的, 因而在这种情况下, 就需要运用CAD手工方式来绘制展开图。

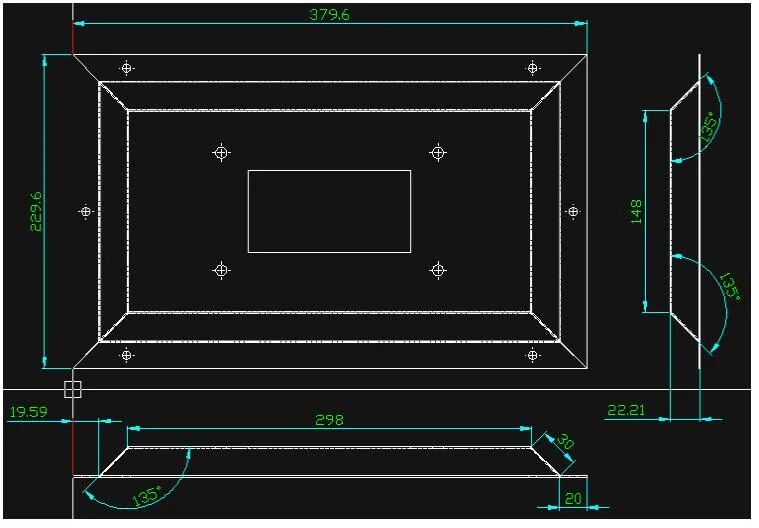

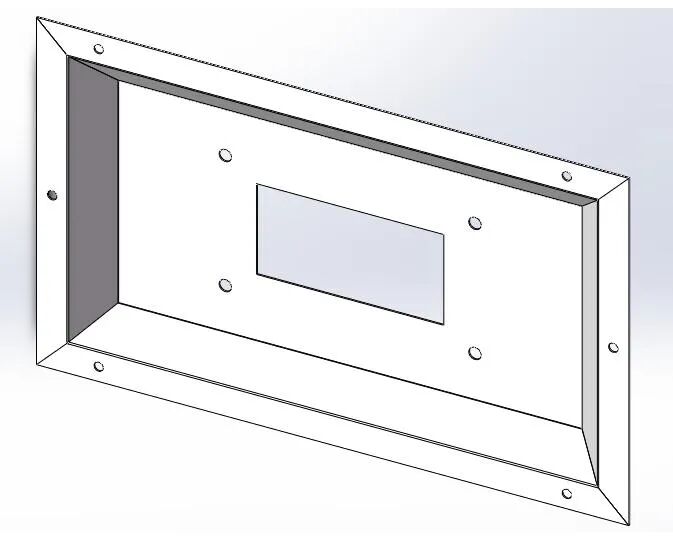

进行了画这一动作, 所画的是一个具备一定代表性的钣金加工件, 且是简单地画, 接下来呈现的是CAD钣金工程图纸。

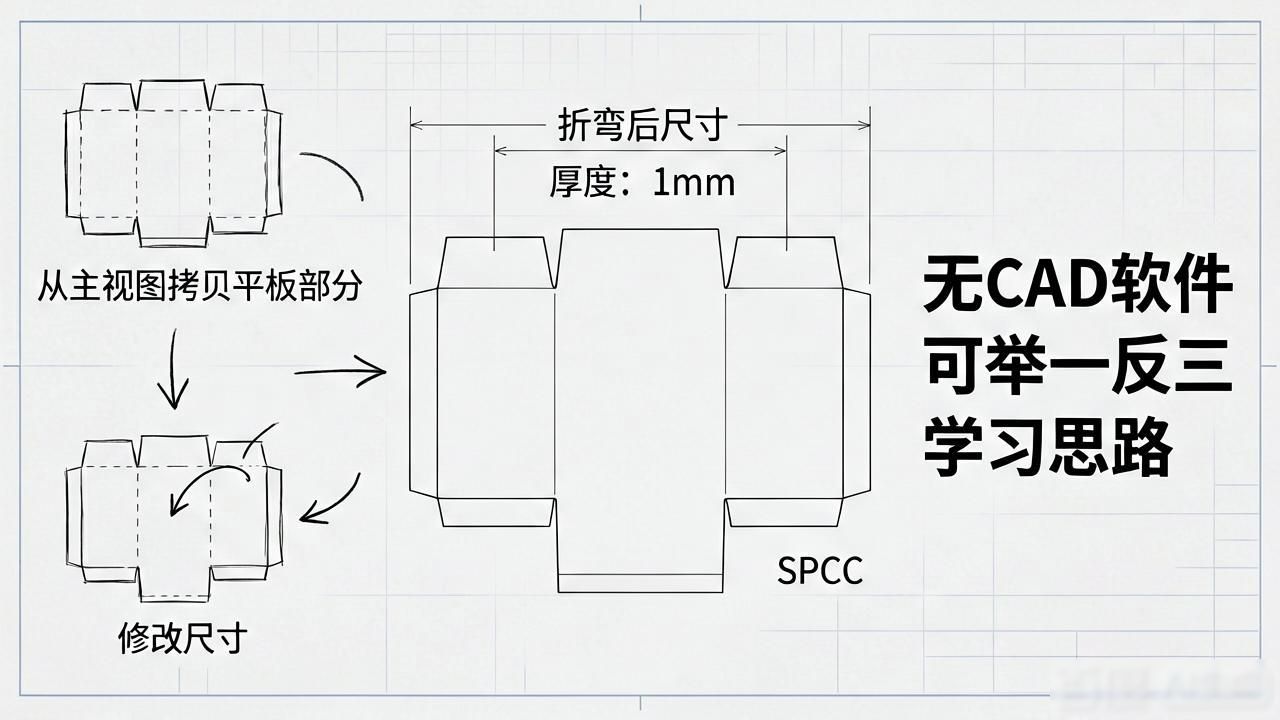

暂且简单地做了一下钣金折弯尺寸的标注, 至于孔的尺寸便不再进行标注了。在绘制展开图的时候, 要按照 1:1 来复制, 要是属于纸质版图纸, 依照尺寸把它画出来便行了。此处不会做细致的介绍。其厚度是 1mm, 材料是 SPCC。接下来从 CAD 当中直接展开并手工绘制, 要是没有 CAD 软件的, 要能够举一反三, 学习其思路即可。CAD 绘制钣金展开图的第一步是: 拷贝主视图里的平板部分, 将外形尺寸修改成折弯后所形成的尺寸。

第二步：展开45度斜边。

想法是, 测算出斜边折叠弯曲的长度, 测定出斜边笔直的长度, 将图形连接起来成为梯形。

图中折弯尺寸为30mm，向四周偏移线，距离30mm。

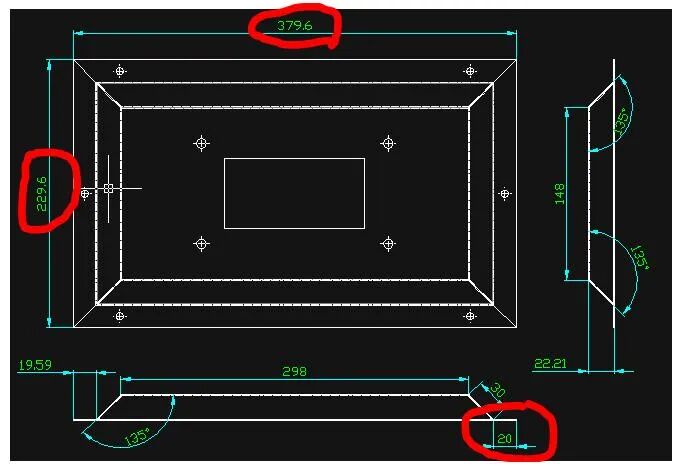

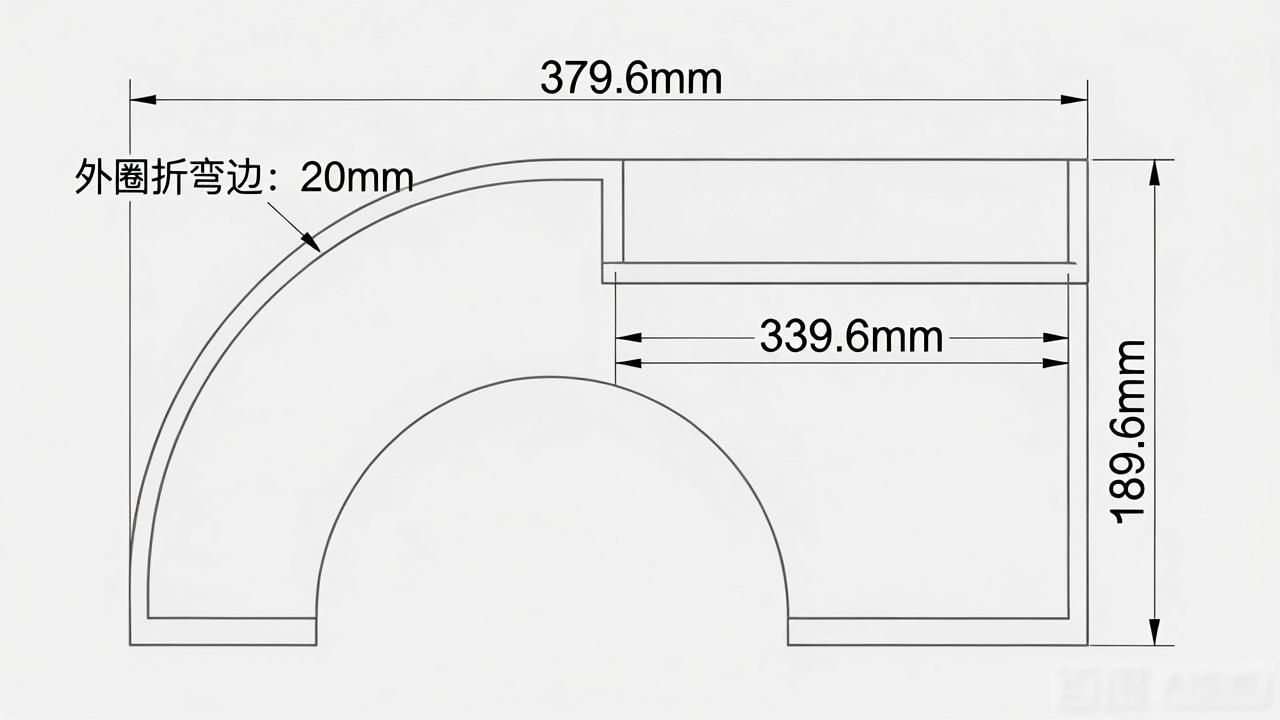

查看红圈部位尺寸, 鉴于外形尺寸是379.6mm, 外圈折弯边为20mm, 据此算出要绘制的线段长度, 379.6减去20再减去20等于339.6mm, 229.6减去20再减去20等于189.6mm。

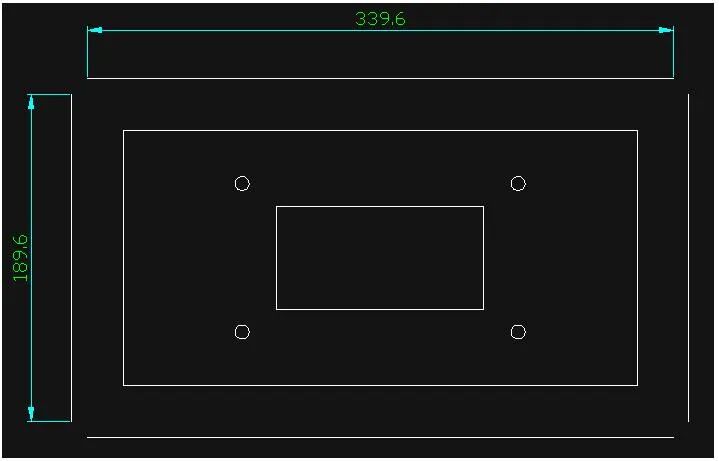

修改四周线段长度为计算长度，连接四面线段。

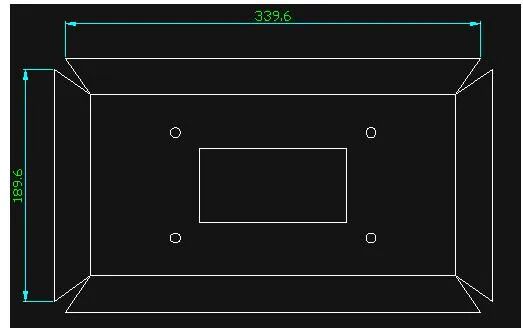

一道折弯钣金展开已经完成。

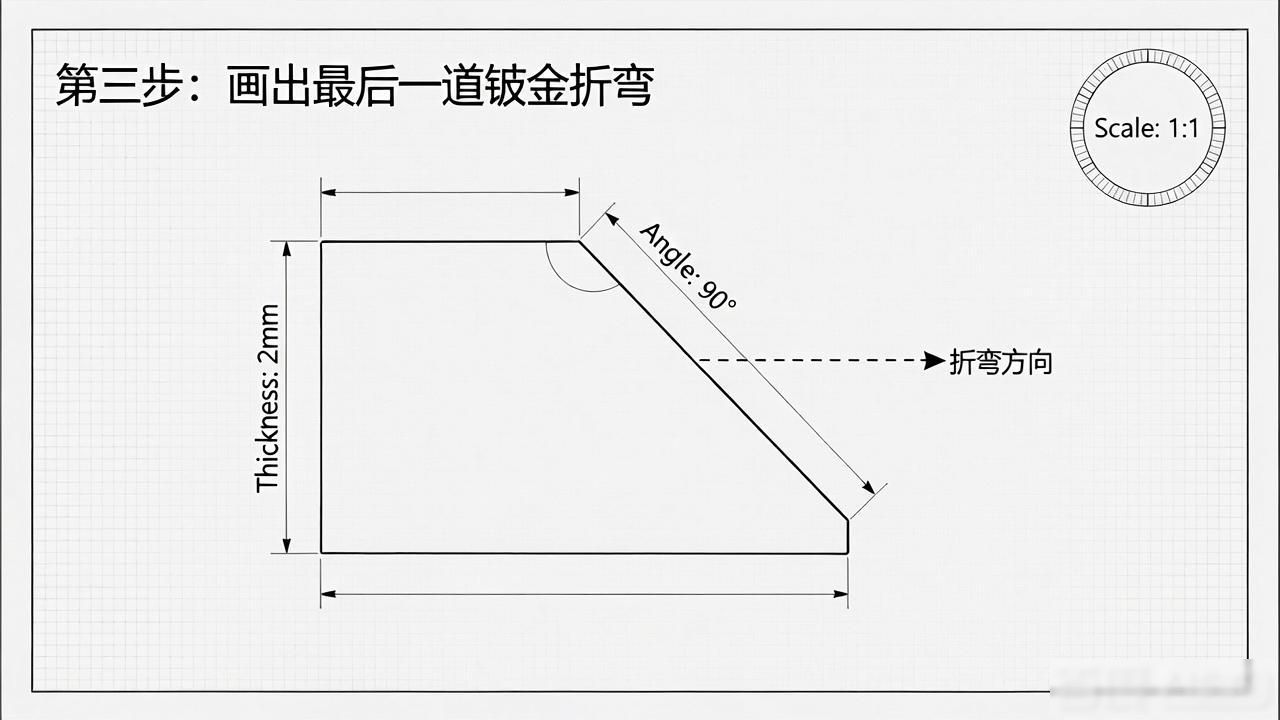

第三步：画出最后一道钣金折弯，有CAD的可直接复制。

将带有孔的CAD图的四条边, 复制到展开图之上, 如此一来, 这般展开图便大体完成了, 随后需要下发至车间, 在进行激光加工之际, 要删除多余的线。

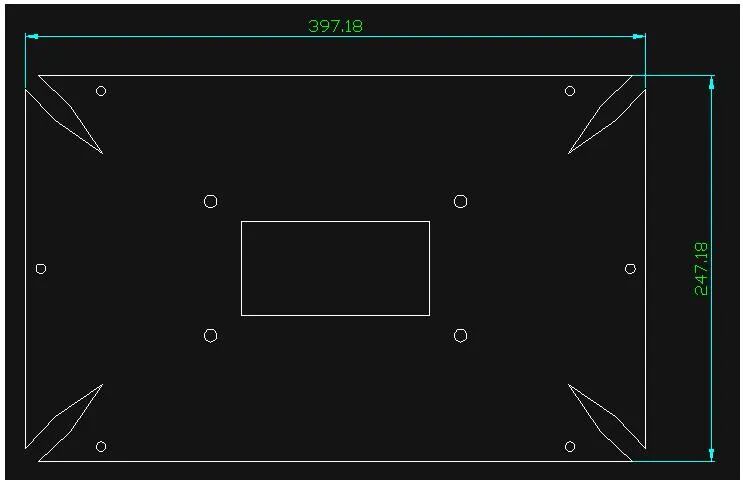

手工绘制的CAD钣金展开图就完成了。
