ProE创建钣金展开工程图教程

处于Pro/E工程图里, 怎么样才能够实现同时去创建钣金件的成型以及展开视图呢? 其方法可是相当简明扼要的, 下面所分享的经验乃是借助简化表示法来制作Pro/E钣金展开工程图。

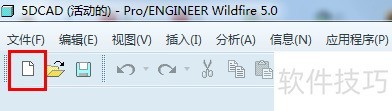

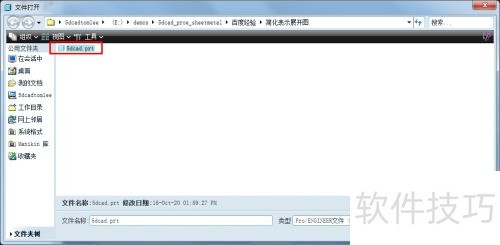

1、 点击文件图标，打开现有的钣金模型文件。

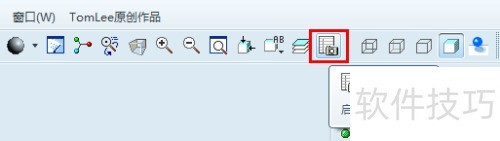

2、 点击那个图标, 将其打开, 这个等同于有关视图的管理器, 而后就能够发现, 已经创建好了, 是所需要的那种展平状态的简化表示。

3、 该模型包含展平状态的简化表示以及折弯成型的主要表示。

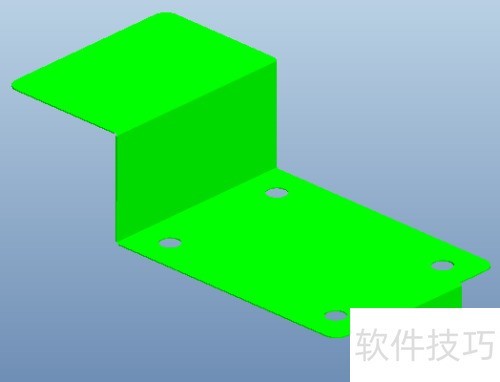

4、 双击主体即可切换回成型状态。

5、 基于模板，创建新的绘图文件。

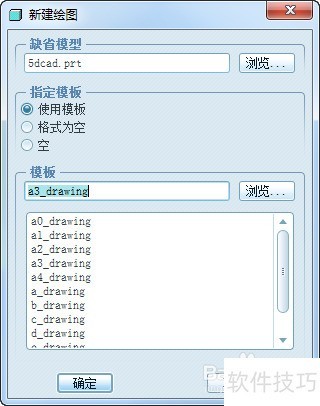

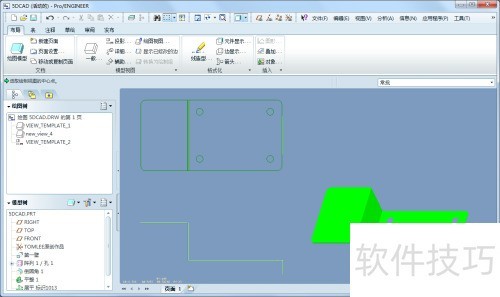

6、 挑选适宜的模板, 接纳默认的模型设定, 点击确认之时, 就能够达成创作工程图的任务。

7、 接下来了, 我们凭借简化表示去创建展开图, 首先得把简化表示放进当前绘图里, 放进之后才能去创建展开图。

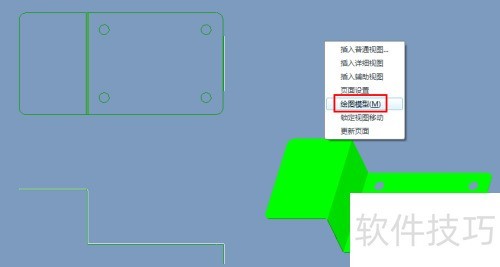

8、 于绘图的空白地方, 摁住鼠标右手的按键, 自快捷的菜单里挑选绘图的模型。

9、 于绘图模型菜单当中, 挑选设置/增添表示, 自展开的菜单之内, 选上刚创建的简化表示, 最终点击完成/返回, 把简化表示加至绘图。

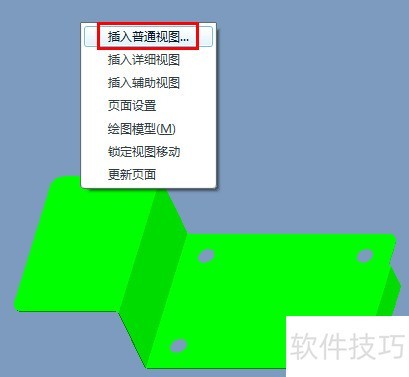

10、 在绘图空白处右键，从快捷菜单选择插入普通视图。

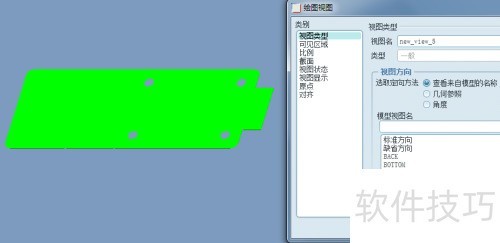

11、 之后单击空白处，平整实例即可显示在绘图中。

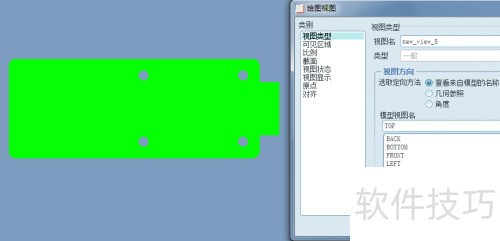

12、 将TOP视图进行双击, 才可得到俯视图的效果。在选择视图之际, 那是要依据钣金件设计里, 哪一个视图会是展开图的俯视方向, 进而做出决定的。

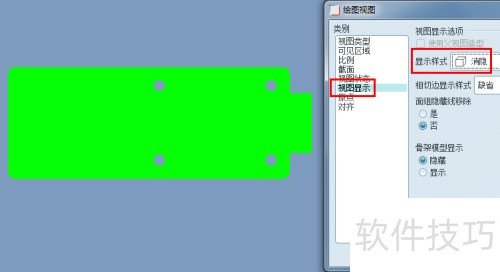

13、 转换到视图展示状态, 在显示的样式里面选择把隐藏取消掉, 点一下应用之后就能够呈现出效果来。

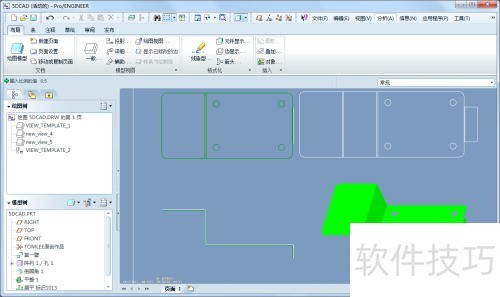

14、 按下点击确认这个操作之后, 展开图就生成好了, 在这样的时候, 一张连带成型图与一张已准备好的并且是Pro/E钣金工程图的展开图已经达成创建的状态还有结果了。
