还在苦恼3D钣金设计?浩辰3D有高招!

起源于大生产的3D钣金设计, 将批量生产的产品当作设计对象, 针对金属薄板开展冲裁、弯曲、拉伸此类冷加工, 进而增强产品自身形体美以及与环境的协调美。浩辰3D给出了智能化钣金设计, 不但能够高效达成钣金从设计到展开开图、工程图制作的整个流程, 还能够用于分析、NC编程等集成应用, 借此实现提高效率, 降低成本增加效益。下面小编来教你怎样使用浩辰3D绘制立方体并把它转换为钣金模型。

浩辰3D钣金设计步骤:

步骤一:创建一个简单的钣金实体模型

将浩辰3D的零件模板予以打开, 运用草图命令, 把俯视图基准面进行选择, 绘制出一幅有拉伸操作的草图, 其尺寸如同所展示的那样, 并且借助【拉伸】命令对草图作出选择, 拉伸成一个长方体实体, 该实体的拉伸高度是85。

浩辰3D钣金设计步骤

3D钣金设计_cad箱体钣金展开图_浩辰3D钣金设计教程

浩辰3D钣金设计步骤

步骤二:绘制顶部轮廓

cad箱体钣金展开图_3D钣金设计_浩辰3D钣金设计教程

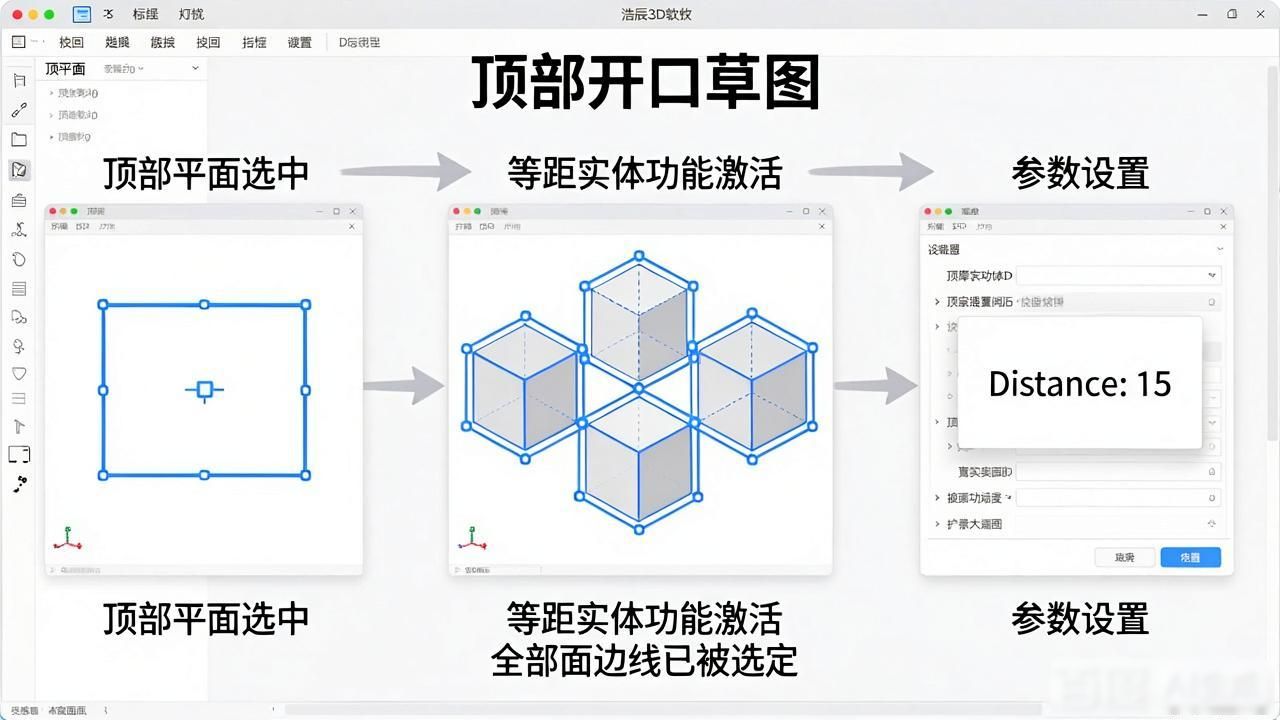

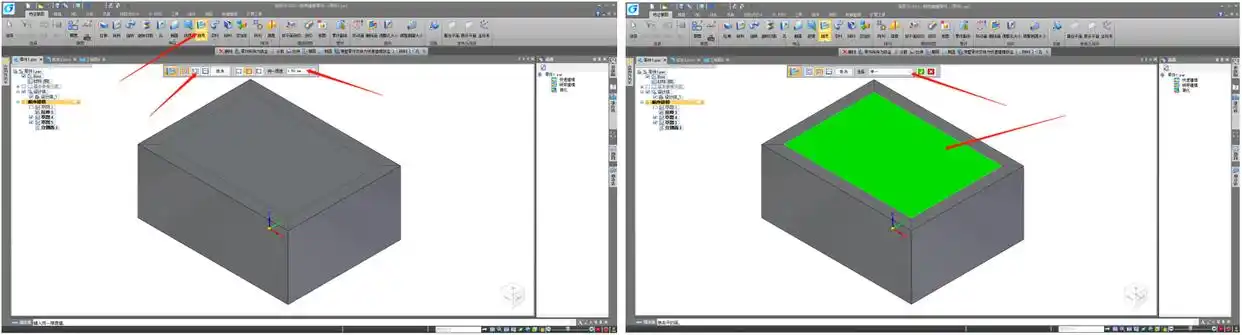

于草图选项那儿, 选取顶部平面, 接着挑选等距实体功能, 再选定全部面边线, 将等距距离设为15, 以此绘制顶部开口的草图。

cad箱体钣金展开图_浩辰3D钣金设计教程_3D钣金设计

浩辰3D钣金设计步骤

步骤三:提前绘制顶部切口草图

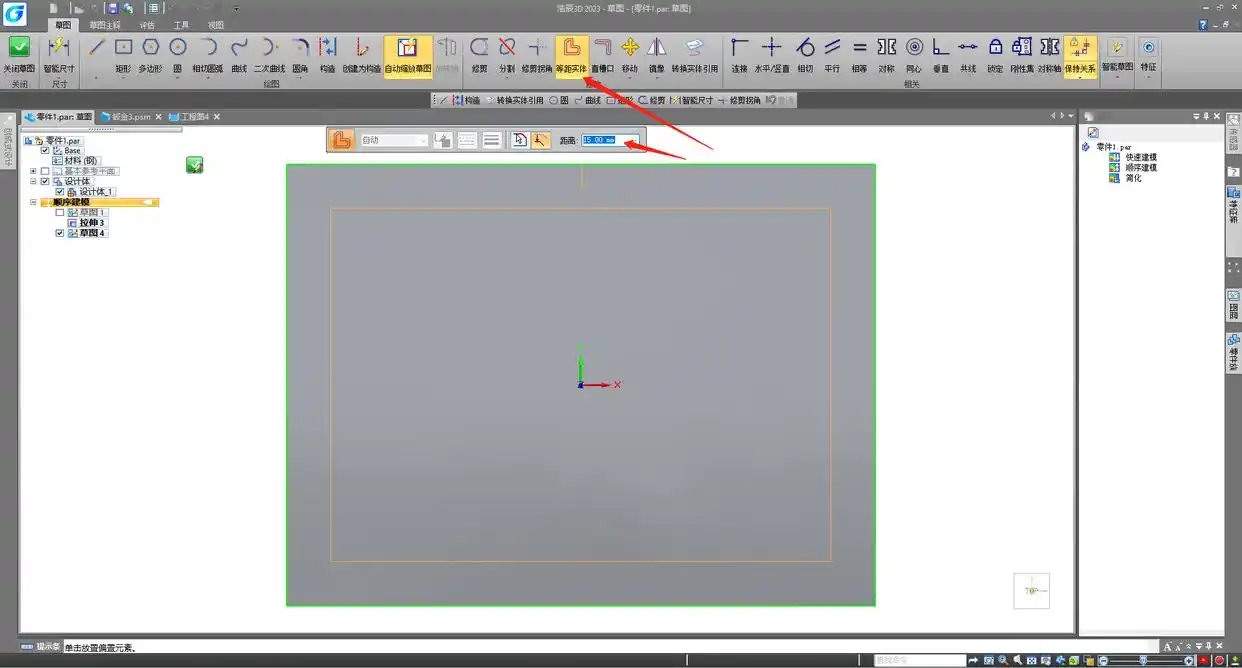

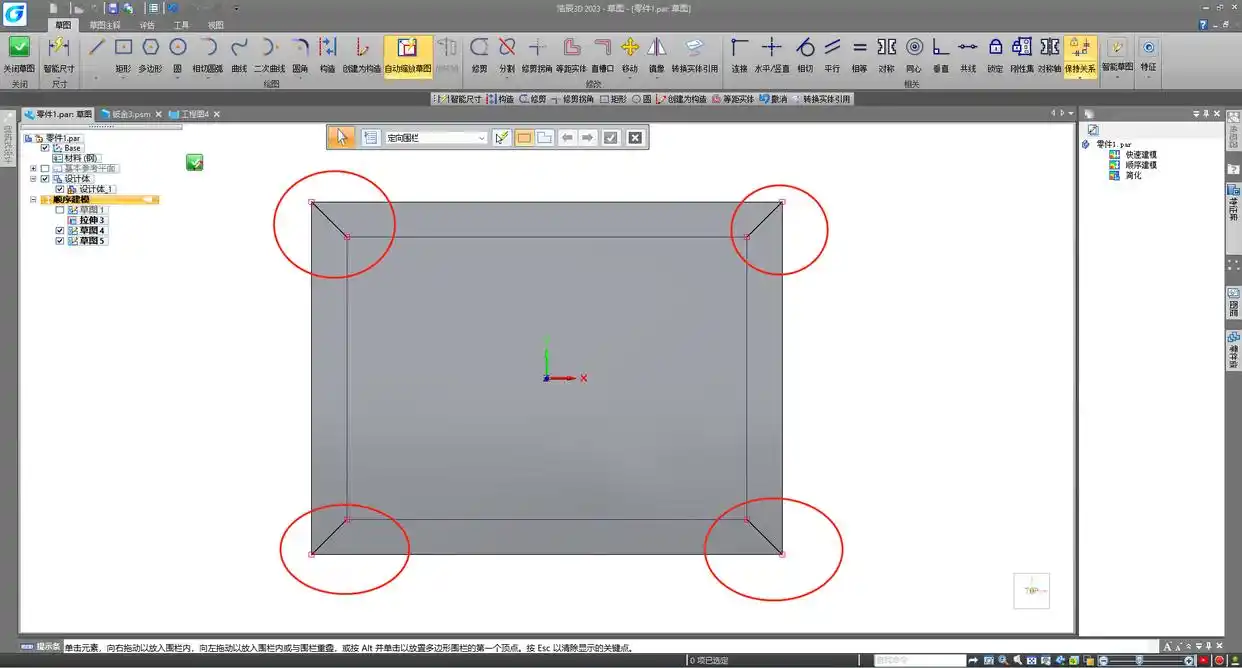

于方才之顶层平面里头, 绘出切口草图。绘图之际, 借直线命令连接两个矩形边界的角点便可。

浩辰3D钣金设计教程_cad箱体钣金展开图_3D钣金设计

浩辰3D钣金设计步骤

步骤四:进行抽壳

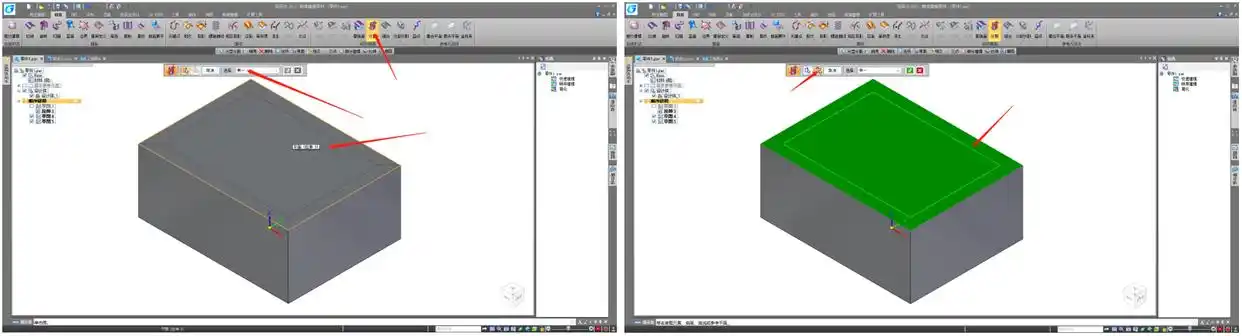

先把顶层切分, 在抽壳之前切分, 利用刚刚绘制的矩形来切分顶部, 之后进行抽壳, 抽壳的壁厚是1.5, 把内部做出空腔。

浩辰3D钣金设计教程_3D钣金设计_cad箱体钣金展开图

浩辰3D钣金设计步骤

浩辰3D钣金设计教程_3D钣金设计_cad箱体钣金展开图

浩辰3D钣金设计步骤

步骤五:钣金转换

浩辰3D钣金设计教程_3D钣金设计_cad箱体钣金展开图

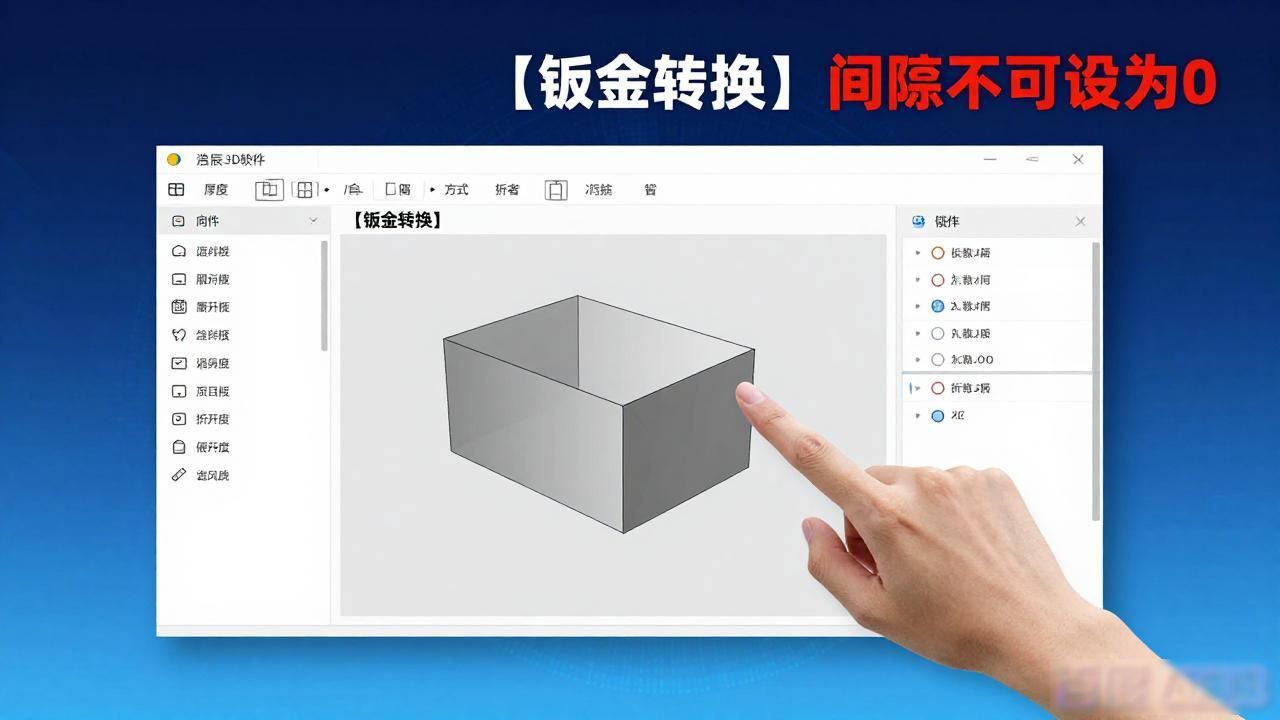

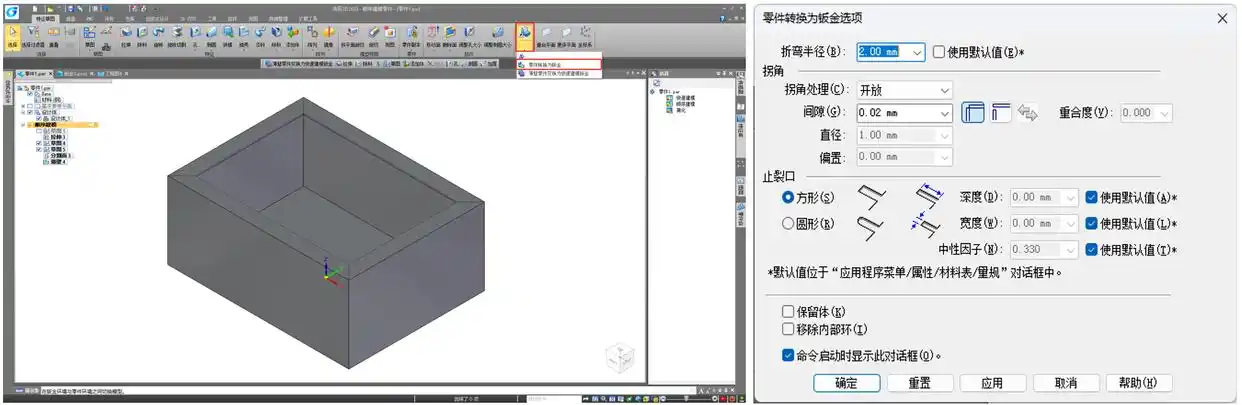

凭借浩辰3D本身配备的【钣金转换】功能, 针对方才绘制好的盒体开展钣金转换操作, 其设置呈现如图所示的状况, 所有的数据均可依据需求自行予以调整(需注意: 间隙不可被设置成0)。

3D钣金设计_浩辰3D钣金设计教程_cad箱体钣金展开图

浩辰3D钣金设计步骤

钣金进行转换之际, 要先把厚度值输入进去, 这里所设置的厚度是1, 接着去拾取盒体底部的全部边线, 先是做成带有顶部开口的盒体钣金。

浩辰3D钣金设计教程_cad箱体钣金展开图_3D钣金设计

浩辰3D钣金设计步骤

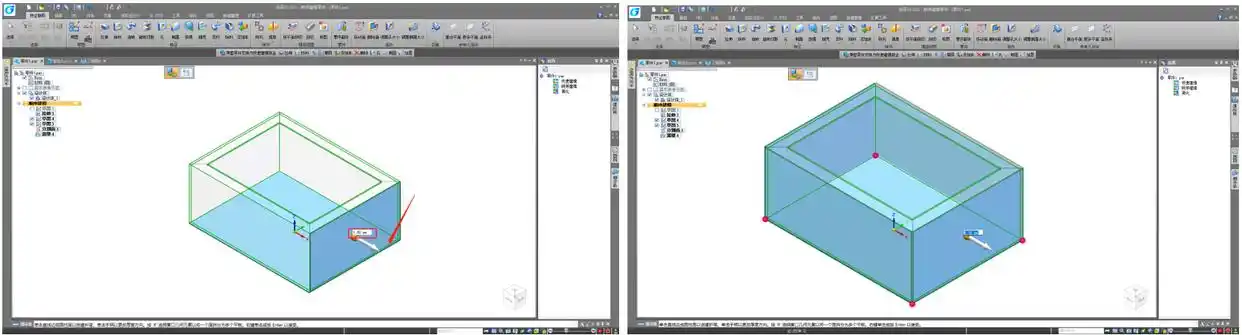

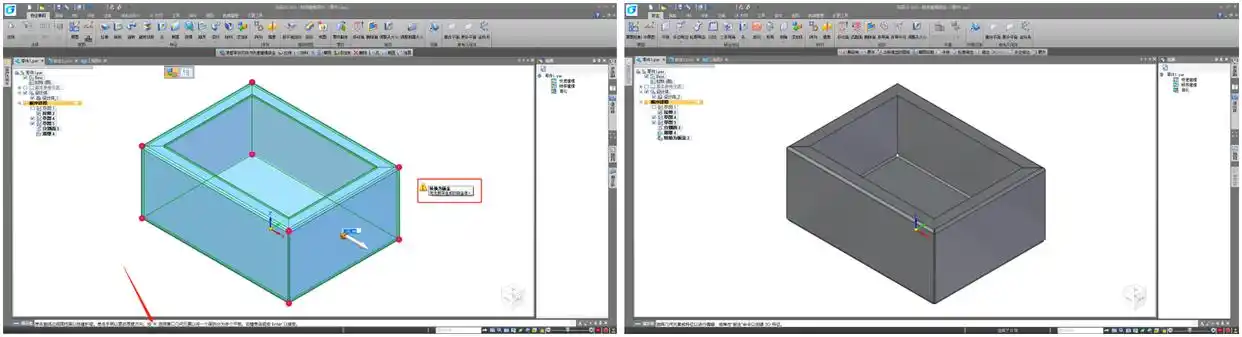

处在顶部位置的钣金这一部位, 进行挑选抉择之际会出现报错提示, 之所以出现这种情况, 是由于顶部的材料呈现为一个整体, 彼此之间产生了干涉现象, 进而才会出现报错方面的信息。在此处暂且先不去理会有关报错事宜, 选取全部的边线, 朝着内部方向生成所需要的盒体顶部折弯。接着依据提示方面的信息按下【R】键来生成顶部的撕裂口, 挑选之前预先绘制的撕裂口草图。当全部挑选行动完毕之际, 报错情况就会消失不见, 并且会生成钣金盒体。

cad箱体钣金展开图_浩辰3D钣金设计教程_3D钣金设计

浩辰3D钣金设计步骤

浩辰3D钣金设计教程_cad箱体钣金展开图_3D钣金设计

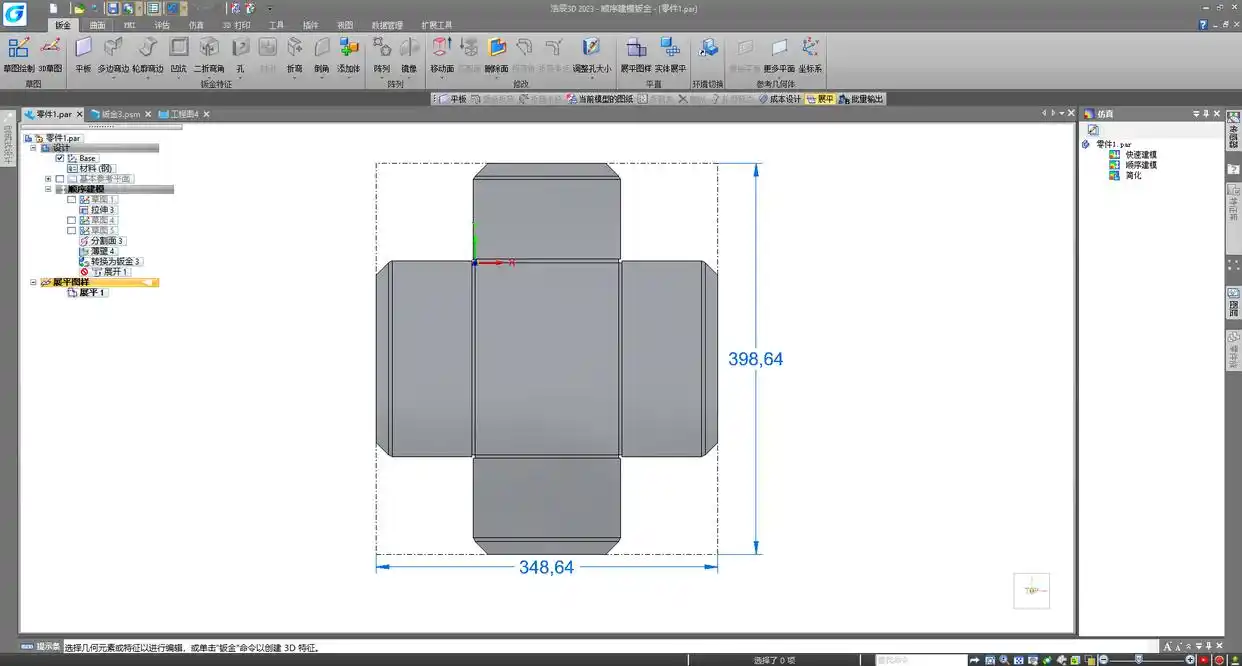

到最后, 能够查看钣金整体展平的图, 还能看到下料的尺寸, 到了这个时候, 盒体实体已然完全转变成为钣金零件了。

cad箱体钣金展开图_3D钣金设计_浩辰3D钣金设计教程

浩辰3D钣金设计步骤

上述关于钣金的那种设计, 你是不是已经学会了呀? 先是去创建实体模型, 接着要进行转换, 然后再导出钣金文件,如此这般就能够轻松地把那些犹如天马行空一般的创意转化成切实可行的设计方案了。
