焊缝的基本搭接形式：
四、T形接头：
五、斜角接：

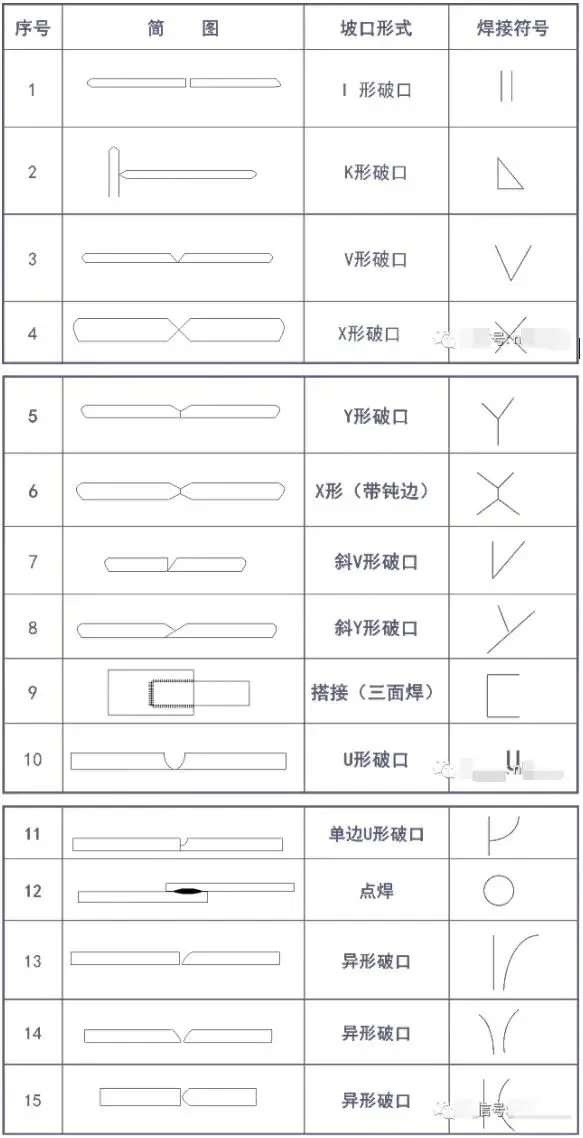

焊缝的基本破口形状：

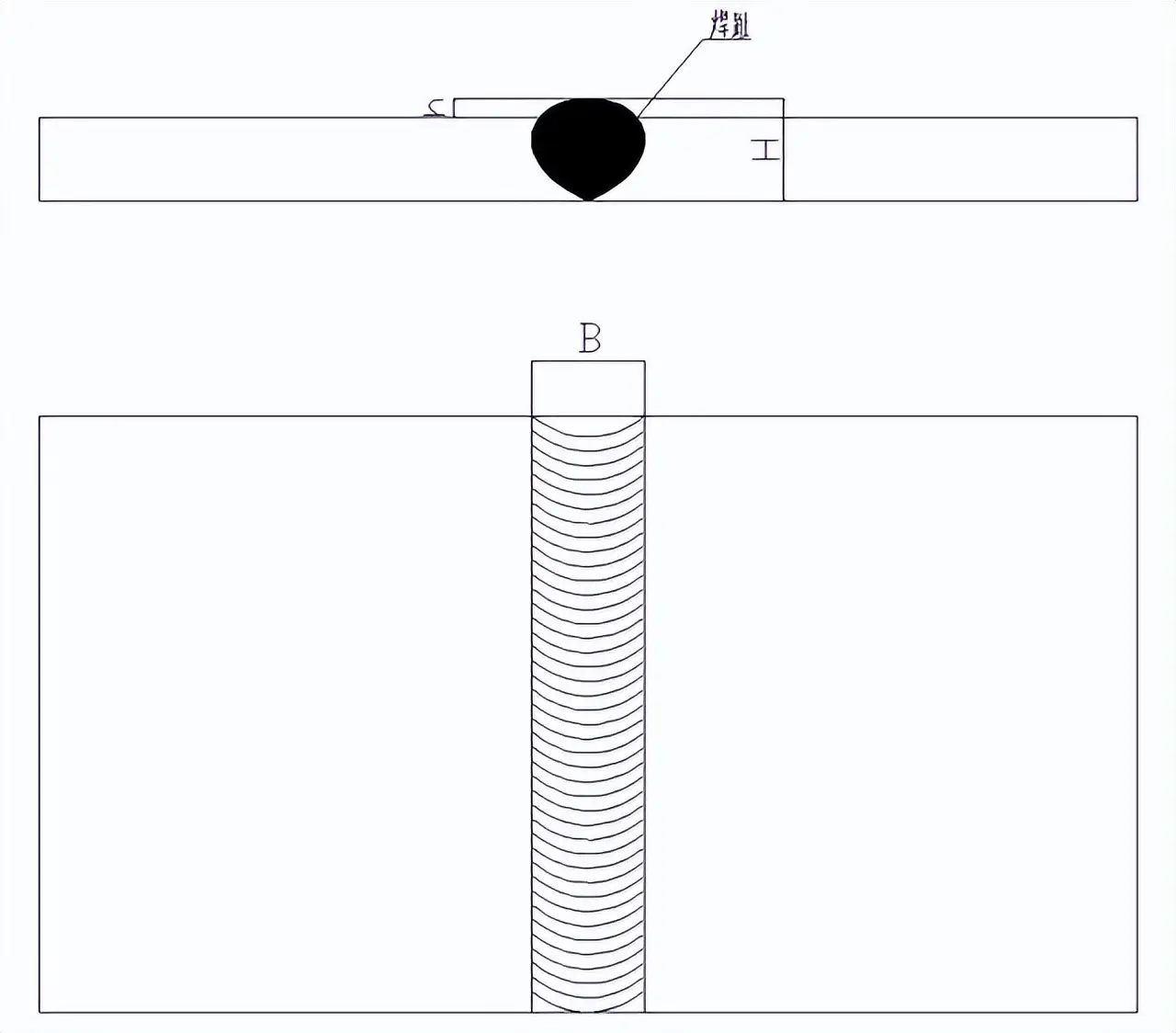

焊缝的基本尺寸及相关概念：
焊趾：焊缝表面与母材的交接处。
焊缝宽度（B）：焊缝表面两焊趾之间的距离。
焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。
焊脚尺寸, 是在角焊缝的横截面里, 所画出的最大等腰直角三角形当中, 直角边的长度。
焊脚, 是指在脚焊缝的横截面里, 存在着这样一种情况, 即从一个直角面上的焊趾开始, 到另一个直角面的表面距离, 此距离是范围内最小的。
熔深：在焊接接头的横截面上，母材或前道焊缝熔化的深度；
焊缝成形系数是这样一种情况, 在熔焊的时候, 存在于单道缝横截面上, 是焊缝宽度B与焊缝计算深度H的比值。
余高：超出母材表面连线上面的那部分焊缝金属的最大高度；
焊根：焊缝背面与母材的交接处；
弧坑, 是弧焊的时候, 因为断弧或者收弧不合适所导致的, 在焊道末尾之处形成的那种低洼的部分。
熔池是这样一种部分, 它是在熔焊的时候, 在焊接热源发挥作用的情况下, 在焊件之上形成的, 呈现出一定几何形状的液态金属部分。
破口角度：两破口之间的夹角；
破口面角度：待加工破口的端面与破口面之间的夹角；
焊接符号：
一、被称作标注焊接要求的符号, 它所代表的含义是, 在图样之中用来表明焊接途径、焊缝形态以及焊缝大小等技术方面具体内容的符号。
二、焊接符号的组成：
（一）焊缝符号：
1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号。
（二）指引线：由箭头线和基准线组成。
（三）焊缝尺寸符号：表示焊缝形状尺寸的符号。

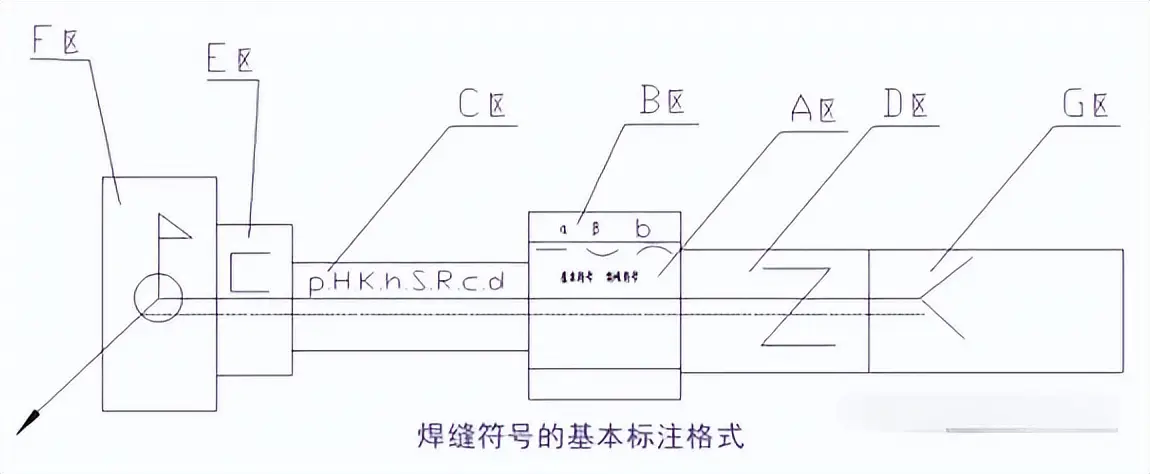

三、焊缝符号在图样上的标准位置说明：
于标准里, 针对焊缝符号、尺寸符号以及尺寸数值, 在指引线上的标注位置, 存在着明确的规定, 绘制焊接图之际, 务必要严格予以遵守。
那符号以及数值针对基准线的标注位置被划分成了A至G这七个区, 各个区与基准线的位置是固定的, 无论标注的箭头线方向怎样变化, 就是那种不管它如何变方向, 它们跟基准线的位置都不会发生改变。
A区, 它属于主要功能区, 在这个区域里, 标注基本符号, 还有特殊符号, 以及补充符号当中的垫板符号, 并且还要标注辅助符号里的平面符号、凸面符号以及凹面符号。
B区, 属于具有补充功能的区域, 它被布置在A区的上方或者下方, 此区域用于标注焊缝尺寸之中的坡口角度α, 还有坡口面角度β以及根部间隙b。
C区, 于基本符号的左侧之处, 对焊缝横截面上的尺寸符号以及数值予以标注, 像钝边p、坡口深度H、焊角尺寸K、余高h、焊缝有效厚度S、根部半径R、焊缝宽度C以及熔核直径d。
D区, 其处于基本符号的右侧位置, 要对交错焊缝符号予以标注, 同时还要标注焊缝在纵向也就是长度方向上的尺寸数值, 像焊缝段数n值、焊缝长度l值以及焊缝间距e值。
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号；
G区, 要对补充符号里的那个尾部符号作出标注, 在尾部符号的后面, 去标注相同的焊缝条数N值, 还有焊接方法代号、焊缝质量以及检测要求。
四、常用焊接方法在图样的表示代号：
代号
焊接方法
代号
焊接方法
135
MAG焊（CO2）
111
手弧焊（涂料焊条）
21
点焊
114
药芯焊丝电弧焊
141
TIG焊
12
埋弧焊
131
MIG焊
25
电阻对焊
23
凸焊
952
烙铁软钎焊
气焊
751
激光焊
电阻焊
155
等离子弧MIG焊
举例：
例1：
表示：焊高3，交错焊接，焊缝长50，间隔30，现场配焊。
例2：
表示：焊点直径5，焊点数量10，间隔30。
例3：
说明: 焊的高度是3, 全面都是那种满焊的状态, 借助CO2气体保护焊来实施连接操作, 总共存在5处。
例4：
体现为: 其焊高是3, 呈现斜V形的坡口, 焊缝的表面被磨成平整状态, 焊缝之长达30, 总共存在5段, 运用CO2气体保护焊来实施焊接。
焊接识图的基本知识：
一、图纸的基本结构：
