焊缝的基本搭接形式：
四、T形接头：
五、斜角接：

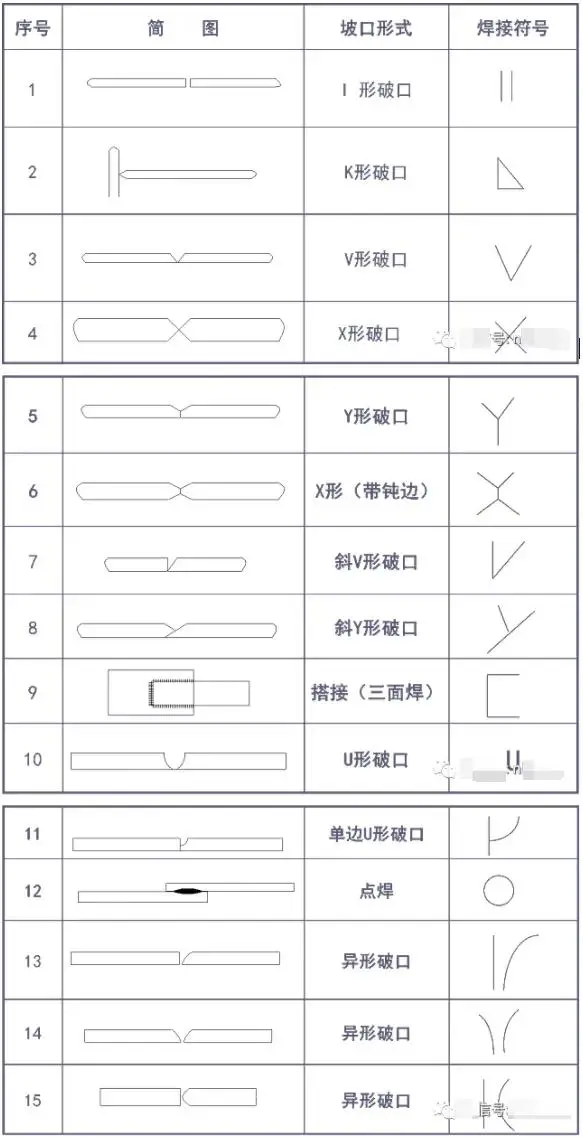

焊缝的基本破口形状：

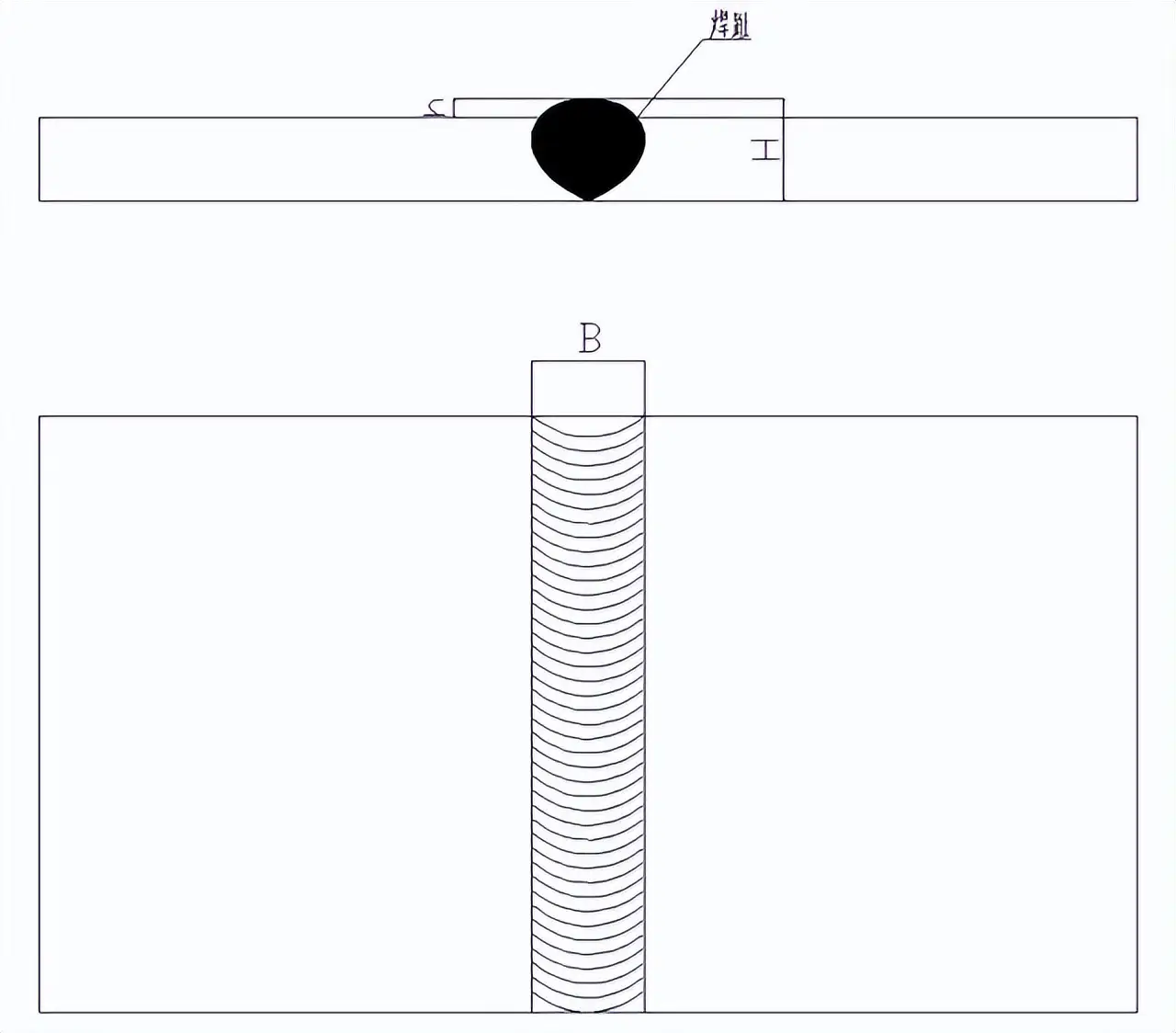

焊缝的基本尺寸及相关概念：
焊趾：焊缝表面与母材的交接处。
焊缝宽度（B）：焊缝表面两焊趾之间的距离。
焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。
焊脚尺寸指的是, 在角焊缝的横截面那儿, 画出的最大的等腰直角三角形里, 直角边所具有的长度。
焊脚, 是存在于脚焊缝的横截面之中的, 是从一个直角面上的焊趾出发, 到另一个直角面表面的, 呈现为最小距离的一种情况。
熔深：在焊接接头的横截面上，母材或前道焊缝熔化的深度；
焊缝成形系数是这样一种情况, 熔焊的时候, 存在著一种比值, 这个比值是在单道缝横截面上, 焊缝宽度B与焊缝计算深度H的比值。
余高：超出母材表面连线上面的那部分焊缝金属的最大高度；
焊根：焊缝背面与母材的交接处；
弧焊之时, 因断弧或者收弧方式并非恰当, 于焊道末端所形成那呈现低洼形状的部分，被称作弧坑。
熔池是这样一种部分, 它是在熔焊的时候, 在焊接热源发挥作用的情境之下，在焊件之上所形成的, 呈现出一定几何形状的液态金属部分。
破口角度：两破口之间的夹角；
破口面角度：待加工破口的端面与破口面之间的夹角；
焊接符号：
一、焊接符号的定义是, 它属于一种符号, 这种符号是用于在图样上面进行标注的, 标注的内容包含焊接方法, 还有焊缝形式, 以及焊缝尺寸等技术方面的内容。
二、焊接符号的组成：
（一）焊缝符号：
1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号。
（二）指引线：由箭头线和基准线组成。
（三）焊缝尺寸符号：表示焊缝形状尺寸的符号。

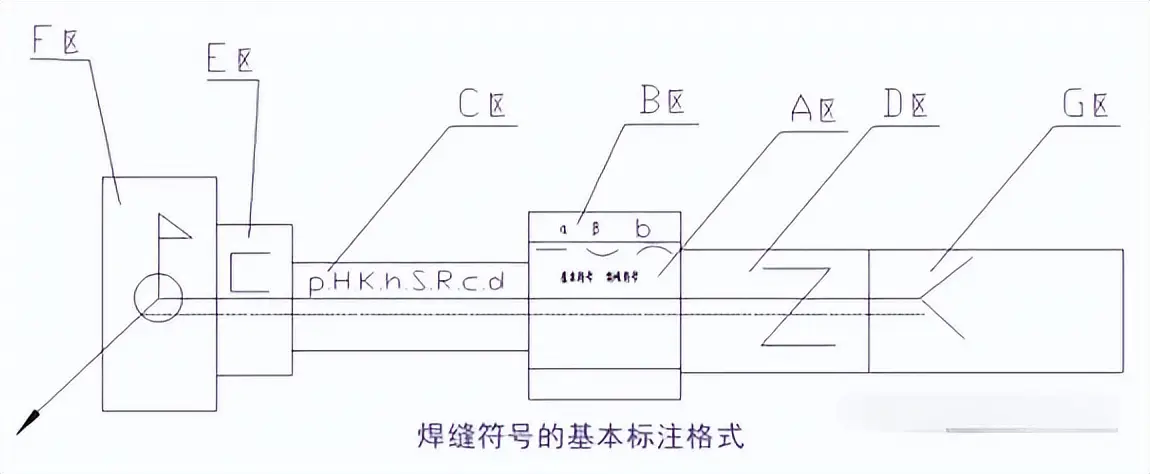

三、焊缝符号在图样上的标准位置说明：
标准里, 针对焊缝符号、尺寸符号以及尺寸数值, 于指引线上的标注位置, 有着明确规定, 绘制焊接图之际, 必须严格予以遵守。
把符号以及数值针对基准线的标注位置划分成A至G这七个区, 各个区相对于基准线的位置是固定的，不管标注的箭头线方向怎样发生变化, 它们相对于基准线的位置都不会产生改变。
先看A区, 它属于主要功能地域范围, 在这个区域里, 要对基本符号、特殊符号以及补充符号当中的垫板符号进行标注, 还要对辅助符号里面的平面符号、凸面符号与凹面符号予以标注。
B区, 这是属于具有补充性质功能之区域, 其布置的位置, 是在A区的上方或者下方, 这里要进行标注的内容呢, 是焊缝尺寸里面的坡口角度α, 还有坡口面角度β以及根部间隙b。
C 区, 于基本符号左侧, 标注焊缝横截面上尺寸符号, 以及对应的数值, 像钝边 p, 坡口深度 H, 焊角尺寸 K, 余高 h, 焊缝有效厚度 S, 根部半径 R, 焊缝宽度 C, 还有熔核直径 d。
D区, 在于基本符号的右侧之处, 进行标注交错焊缝符号的操作, 还要标注出焊缝的纵向也就是长度方向的尺寸数值, 像那焊缝段数n值这种的, 以及焊缝长度l值, 还有焊缝间距e值。
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号；
G 区, 要对补充符号里的尾部符号予以标注, 于尾部符号之后标注相同的焊缝条数 N 值, 还要标上焊接方法代号, 表明焊缝质量以及检测要求。
四、常用焊接方法在图样的表示代号：
代号
焊接方法
代号
焊接方法
135
MAG焊（CO2）
111
手弧焊（涂料焊条）
21
点焊
114
药芯焊丝电弧焊
141
TIG焊
12
埋弧焊
131
MIG焊
25
电阻对焊
23
凸焊
952
烙铁软钎焊
气焊
751
激光焊
电阻焊
155
等离子弧MIG焊
举例：
例1：
表示：焊高3，交错焊接，焊缝长50，间隔30，现场配焊。
例2：
表示：焊点直径5，焊点数量10，间隔30。
例3：
示意: 焊接的高度是3, 环绕着全部进行焊接, 运用CO2气体保护焊来实施连接, 总共存在5处。
例4：
提示, 焊高是3, 呈斜V形坡口, 焊缝表面要磨平处理, 焊缝长达到30的长度, 一共有5段这样的焊缝, 运用CO2气体保护焊来施行焊接。
焊接识图的基本知识：
一、图纸的基本结构：
