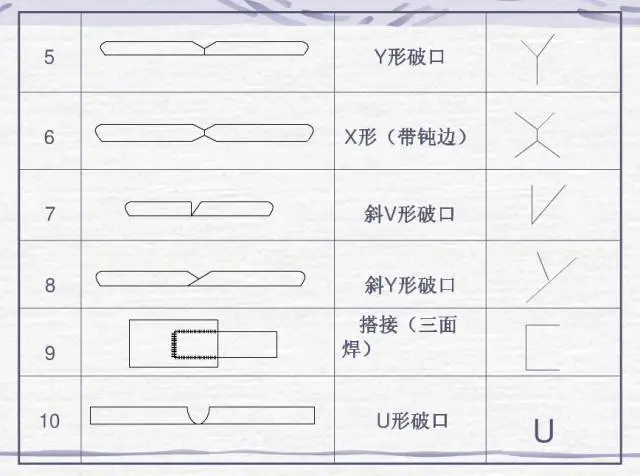

基本坡口符号
坡口符号
焊接图纸符号标注图解示例焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定, 运用阿拉伯数字予以表示, 标注于指引线的尾部。常见焊接方法代号呈现于表 3 -9中的情形。要是属于组合焊接方法, 能够借助“/”进行分开, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）焊接方法。比如V形焊缝先是采用钨极氢弧焊打底, 随后运用手工电弧焊进行盖面, 便被表示成141/111。
如图3-21所示, 有焊缝符号以及焊接方法代号标注示例。此图呈现的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝的表面是齐平的, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。
焊接方式代号
焊接符号表示方法钢结构焊接符号含义大全
绘制钢结构焊接符号所依据的是GB324一1988《焊缝代号》。钢结构通常归属于建筑学科，且属于建筑行业。所以在对钢结构焊接符号进行标注时, 常常会伴随出现建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、引出线属于焊缝, 它是由箭头以及两条基准线构成的。这两条基准线里, 有一条是呈现为实线状态的, 而另外一条则是呈现为虚线状态的, 并且它们的线型通通都是细线样式的。
2、基准线的虚线, 其绘制位置, 能够处于基准线实线的上侧, 也能够处于其下侧, 基准线通常情况下, 应当与图样的标题栏保持平行, 只是在特殊的条件之下, 才会与标题栏呈垂直状态。
3、如若焊缝处于接头的箭头那一侧, 那么基本符号将会标注在基准线的实线那一侧；要是焊缝处于接头的并非箭头那一侧, 那么基本符号就会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常并没有特别的要求, 然而, 当对单边形焊缝进行标注的时候, 那条箭头线需要指向带有坡口某一侧的工件。
6、基本符号, 和补充符号, 以及基准线相交了, 或者相邻了, 与基准线已经重合的线段, 是用粗实线来明白表示的。
7、焊缝的基本符号乃是粗实线, 辅助符号同样是粗实线, 补充符号（尾部符号除外）也都是粗实线, 尺寸数字原则上是粗实线, 尾部符号为细实线, 只是尾部符号会去标注焊接工艺、方法等内容。
8、同一图形之上, 若焊缝形式、断面尺寸以及辅助要求皆相同, 彼时仅需选一处标注焊缝符号与尺寸, 还要加注“相同焊缝的符号”, 此相同焊缝符号乃是3/4圆弧所构成, 绘制于引出线的转折之处。
在同一个图形之上, 存在数种相同的焊缝之时, 能够把焊缝进行分类编号, 标注于尾部符号的里面, 分类编号采用 A、B、C 等等, 在同一类的焊缝当中可以挑选一处标注代号。
9、那种熔透角焊缝的符号, 得按照图1 – 38那样的方式去进行标注, 其熔透角焊缝的符号嘞, 是那种被涂黑的圆圈, 并且画在引出线的转折之处。
10、采用那种形状中比较长的角焊缝, 像是焊接实腹钢梁时的翼缘焊缝, 这种情况下能够不用引出线进行标注, 而是直接在角焊缝一旁标注焊缝尺寸的值K。
11、当处于连接长度范围之中, 仅仅只是局部的区段存在焊缝情况下, 依照图1-40来进行标注。其中, K指的是角焊缝的焊脚尺寸。
12、在焊缝分布呈现不规则情形的时候, 于标注焊缝符号之际, 在焊缝那儿添加中实线用以表明可见焊缝, 又或者添加栅线用以表明不可见焊缝。
13、存在相互焊接的两个焊件, 当其时为单面焊且带有双边不对称坡口焊缝的状况下, 引出线的箭头所指向的是具有较大坡口的焊件。
14、用圆圈表示的围焊缝符号, 是环绕在工作件周围的, 此符号画在引出线的转折之处, 并且要标注出其焊角尺寸K。
15、有三个或者超过三个的焊件彼此进行焊接时, 其焊缝不可以当作双面焊缝来标注, 焊缝符号以及尺寸应当分别去标注。
16、焊件在施工现场进行焊接时, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号，它绘在引出线的转折之处。
17、两两相互焊接的两个焊件当中, 在仅有一个焊件带有坡口的情形下, 比如说呈现单面V形这种样式, 引出线的箭头所指向的乃是带有坡口的那个焊件。
举 例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
