焊缝的基本搭接形式：
四、T形接头：
五、斜角接：

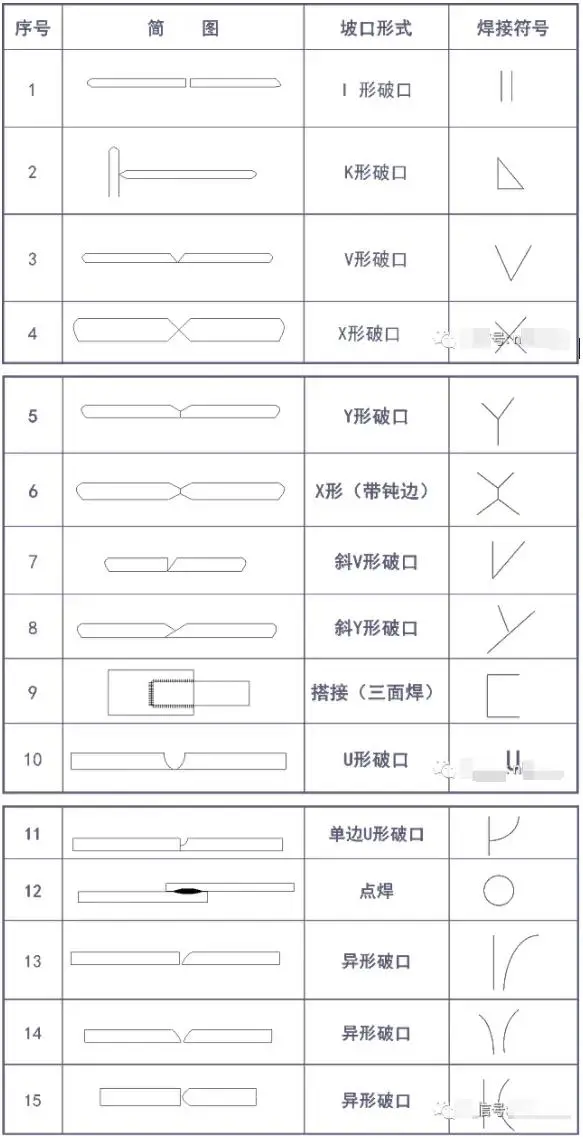

焊缝的基本破口形状：

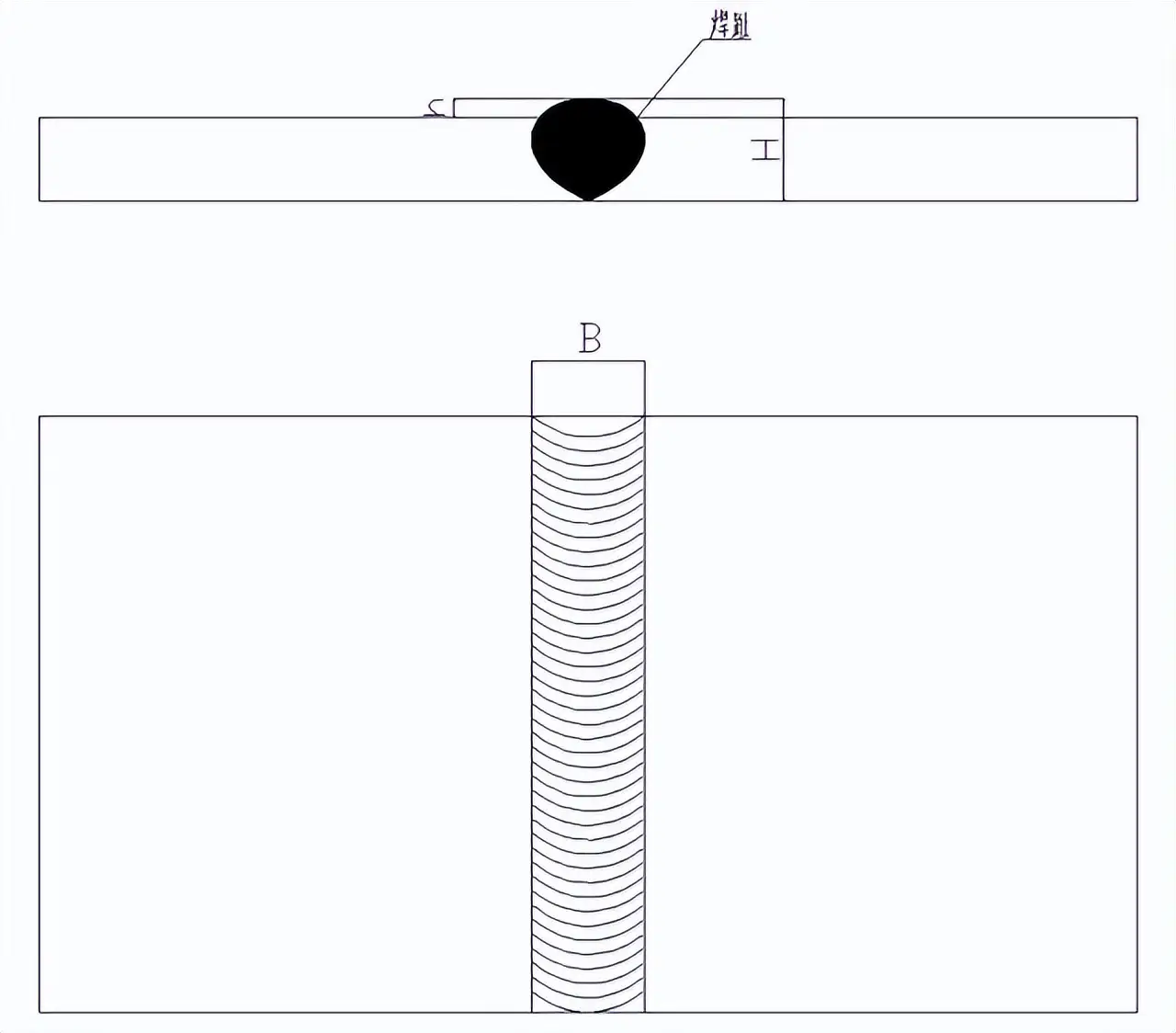

焊缝的基本尺寸及相关概念：
焊趾：焊缝表面与母材的交接处。
焊缝宽度（B）：焊缝表面两焊趾之间的距离。
焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。
焊脚尺寸, 是在角焊缝的横截面当中, 所画出的最大等腰直角三角形里, 直角边的长度。
沿着作为构件间相互连接部分的脚焊缝的横截面来衡量, 从处于一个直角面上的焊趾位置起始, 抵达另一直角面表面的最短距离, 便是焊脚。
熔深：在焊接接头的横截面上，母材或前道焊缝熔化的深度；
焊缝成形系数, 是指熔焊的时候, 在单道缝的横截面上, 有由焊缝宽度呈现出的一种表示, 其与焊缝计算深度呈现出的另一种表示, 二者所形成的比值。
余高：超出母材表面连线上面的那部分焊缝金属的最大高度；
焊根：焊缝背面与母材的交接处；
弧焊之时, 因断弧或者收弧方式不妥当, 于焊道的末端位置, 所形成的, 呈现低洼状态的部分, 叫做弧坑。
熔池是, 在熔焊的时候, 处于焊接热源作用之下, 焊件上边所形成的, 具备一定几何形状的, 液态金属部分。
破口角度：两破口之间的夹角；
破口面角度：待加工破口的端面与破口面之间的夹角；
焊接符号：
一、焊接符号的定义是, 它属于一种符号, 这种符号用于在图样之上, 去标注焊接的方法、焊缝的形式以及焊缝尺寸等方面的技术内容。
二、焊接符号的组成：
（一）焊缝符号：
1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号。
（二）指引线：由箭头线和基准线组成。
（三）焊缝尺寸符号：表示焊缝形状尺寸的符号。

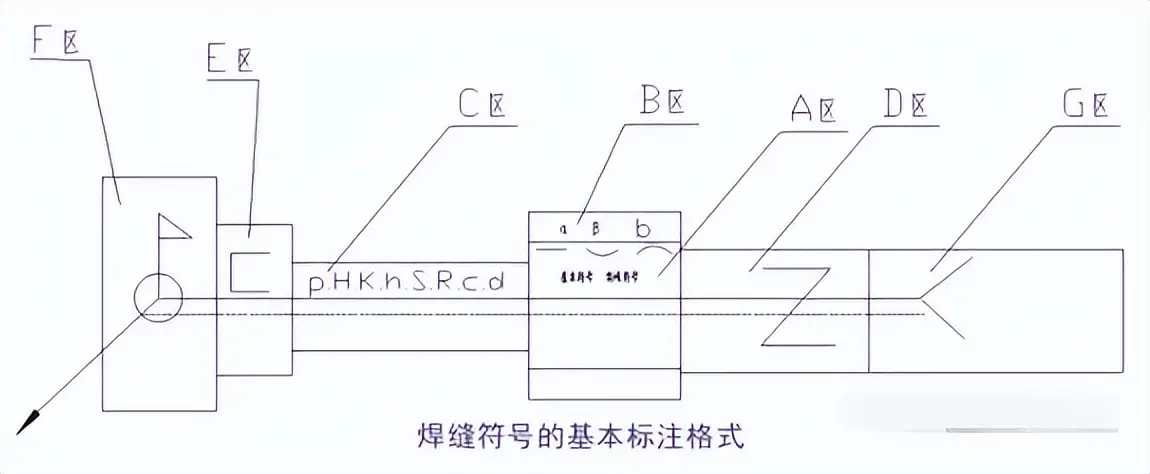

三、焊缝符号在图样上的标准位置说明：
对于焊缝符号, 在标准里其、尺寸符号以及尺寸数值于指引线上的标注位置, 有着明确规定, 我们绘制焊接图的时候, 必须要严格去遵守。
将符号以及数值针对基准线的标注位置划分成A至G这七个区, 各区相对于基准线的位置是固定的, 不管标注的箭头线方向产生怎样的变化，它们对应基准线的位置都不会出现改变。
A区, 属于主要功能区, 要标注基本符号里的垫板符号, 还有特殊符号里的垫板符号, 以及补充符号里的垫板符号, 另外, 还要标注辅助符号里的平面符号, 还有辅助符号里的凸面符号, 以及辅助符号里的凹面符号。
B 区, 它属于补充功能区, 其布置位置是在 A 区的上方或者下方, 它负责标注焊缝尺寸里的坡口角度α, 还负责标注坡口面角度β以及根部间隙 b。
对于 C 区, 其位置是在基本符号的左侧, 在此处以标注焊缝横截面上的尺寸符号以及数值, 这些尺寸符号和数值包含钝边 p, 还有坡口深度 H, 另外有焊角尺寸 K, 余高 h 也包括其中, 焊缝有效厚度 S 同样需要标注, 根部半径 R 也在此列, 除此之外焊缝宽度 C 以及熔核直径 d 也都需标注。
D区, 于基本符号右侧那边, 去标注交错焊缝符号情形, 还要标注焊缝纵向也就是长度方向的尺寸数值, 像焊缝段数n值这种, 以及焊缝长度l值, 还有焊缝间距e值。
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号；
对于G区, 要有这样一项任务操作, 要去标注补充符号里的尾部符号。这种时候, 必须在尾部符号之后作出相应操作, 即标注相同的焊缝条数N值。这还没完, 接着还要标注焊接方法代号、焊缝质量和检测要求。
四、常用焊接方法在图样的表示代号：
代号
焊接方法
代号
焊接方法
135
MAG焊（CO2）
111
手弧焊（涂料焊条）
21
点焊
114
药芯焊丝电弧焊
141
TIG焊
12
埋弧焊
131
MIG焊
25
电阻对焊
23
凸焊
952
烙铁软钎焊
气焊
751
激光焊
电阻焊
155
等离子弧MIG焊
举例：
例1：
表示：焊高3，交错焊接，焊缝长50，间隔30，现场配焊。
例2：
表示：焊点直径5，焊点数量10，间隔30。
例3：
表明: 焊接的高度是3, 环绕着全部进行焊接, 运用CO2气体保护焊接续完成, 存有5个位置需要这般操作。
例4：
示意: 焊接高度设定为3, 呈现斜V形坡口形态, 焊缝的表面要打磨平整, 焊缝长度是30, 总共分为5段实施焊接, 运用CO2气体保护焊来进行焊接操作。
焊接识图的基本知识：
一、图纸的基本结构：
