焊接符号用以标准图示的形式, 以及缩写代码, 标示出一个焊接接头或者钎焊接头完整的信息, 像接头的位置, 怎样制备, 以及怎样检测等等。焊接符号完整的代码体系, 在美国焊接学会也就是AWS最新版本的, 名为《焊接、钎焊与无损检验的标准符号》即ANSI/AWS A2.4的规程里有详细说明。焊接符号包含诸多信息, 并且相当复杂, 在实际生产中, 大多数的焊接设计人员仅仅使用了其中很少一部分。
小编到网上把一些信息给搜罗了, 针对工作里常见的焊接符号, 还有一些注意事项, 进行了整理, 期望对咱们做焊接的同仁是能够有帮助的。
符号中的信息和单元
问：焊接符号能够提供什么信息？
答: 焊接符号可提供这些信息焉, 接头类型是其一, 焊缝坡口形状亦涵盖其中, 焊缝类型也在其内, 焊接方法也被包含, 规程或程序同样有，焊缝位置也有所涉, 质量要求也被提及, 焊缝次序也在其中, 焊缝尺寸也包含, 最终的焊缝轮廓也涉及, 工艺要求也涵盖了哟。
问：焊接符号由哪些单元组成？
答: 一个焊接符号所涵盖的单元有这些。有参考线, 有箭头, 有基本焊接符号, 有尺寸和其他数据, 有补充符号, 有完成符号, 有尾缀, 有规程, 有焊接方法或者其他。
参考线和箭头
问：参考线是什么？
首先这样说, 答: 参考线乃是构成一个焊接符号的根基所在, 它是由处于水平位置的划线组合而成的。然后, 这样讲, 参考线必须给画在紧挨着所要表示的焊接接头符号的旁边才行。接着, 如此表述, 每一个焊接符号单元都必然要依照符号标准放置在参考线周围一个恰当合适的位置之处。最后, 说一下, 水平参考线以及焊接符号单元的位置就如同下图所展示的那样的。

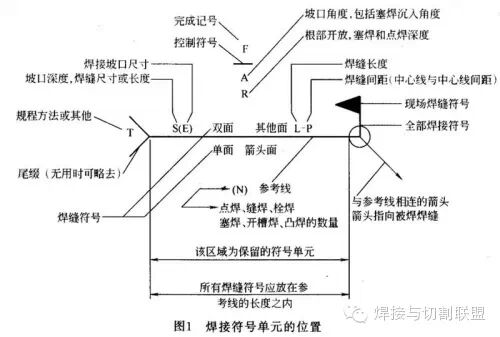

问：焊接符号中各单元的标准位置是如何安排的？
答: 图1所呈现为一条参考线, 一些别的单元标记能够被放置于参考线的周边。典型焊接符号展现出各式各样定位焊缝的一些信息, 所含内容如下:
（1）尾缀T, 仅被运用在特殊的焊缝那儿, 比如说, 焊接方法发生改变、焊条产生改变之类的情况, 能够在图纸之上存有详尽的参考说明。要是不存在参考意义或者是不需要规范, 尾缀是能够被省略掉的。
（2）需参考线上的S, 该记号S取决于焊缝类型, 像有坡口焊缝存在熔深情况, 填角焊缝具备尺寸情形, 塞焊或开槽焊缝含有对应尺寸情况, 点焊或凸焊焊缝涵盖剪切强度状况等, 这般记号通常处在焊缝符号的左边。
（3）记号E, 于此处表征一个开坡口焊缝的有效尺寸, 此尺寸亦被称作焊缝尺寸或者焊脚高。有效尺寸的尺度标注在了圆括号内, 不管箭头所指方向是何处, 该尺寸以及坡口始终处于参考线上焊缝符号的左侧。
（4）对于对接接头而言, R在这里代表的是, 形成所需形状的焊缝数之间的空间, 且此空间是敞开性的根部。要是存在塞焊或者开槽焊缝的情况, R在这里表示之意为填充深度。这个记号所处位点呢, 是在焊缝符号的中间位置。
（5）在这儿, A所代表的是对接接头的那个坡口角度, 也就是倾斜角也涵盖对于塞焊焊缝而言的沉入角度。
（6）代表完成的焊缝外形形状的, 在F和A之间的水平短线是这一道杠符号！
（7）“F”在这儿所表达的是获取所需焊缝外形的方式, 有这样一些方式能够获取焊缝外形, 分别是, 打磨（G）, 机械加工（M）, 铲削（C）, 锤击（H）, 滚轧（R）, 或者是其他（U）。
（8）这里, L所表示的是焊缝长度, 该长度标示始终处于焊缝符号右侧, 不管箭头处在何方, 此位置一直保持不变。

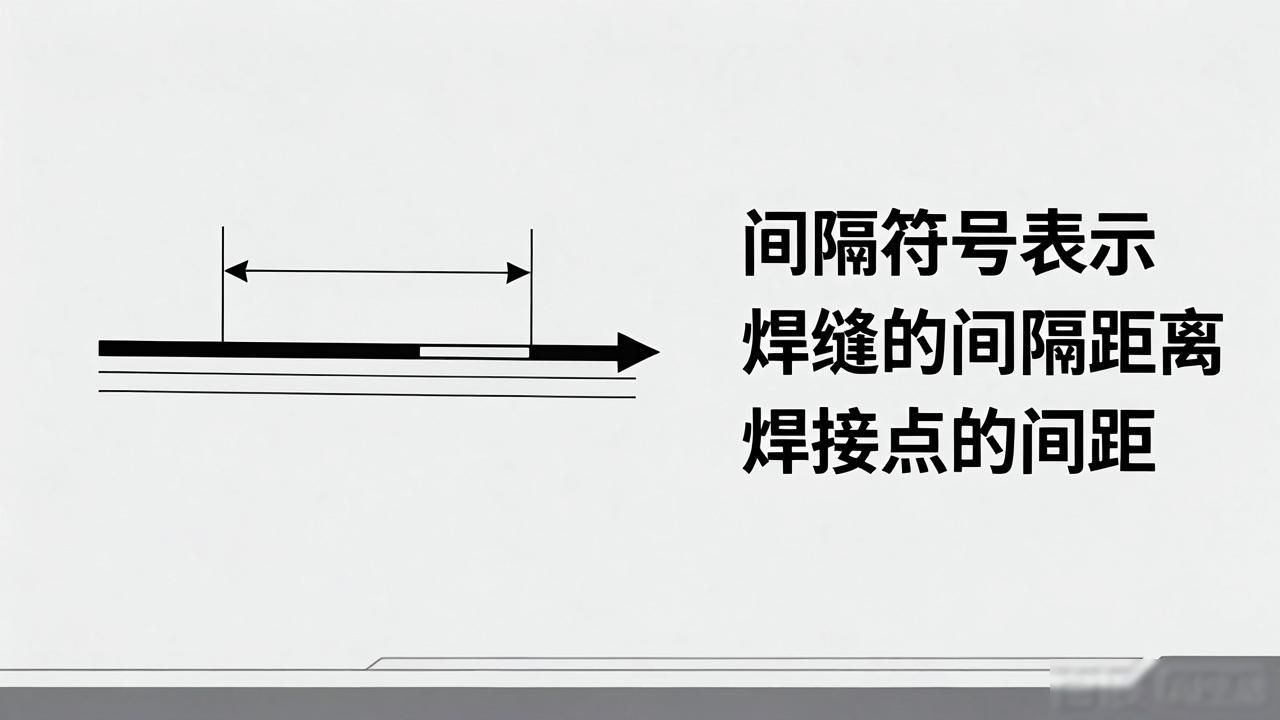

（9）P, 于此处所表达的是, 在焊接出现中断这种情形的时候, 焊缝的中心线同中心线之间的间距。
（10）进行点焊, 是缝焊, 为栓焊, 称塞焊, 看开槽焊, 作凸焊, 这些焊缝, 有其要求, 所涉数量, 用（N）来代表。
问：箭头一般放置在哪里？
首先, 答: 箭头线处于参考线的一端或者另一端, 其次, 在焊接接头的箭头线的一旁存在一个箭头, 再者, 此箭头能够朝向任何方向, 不论向上、向下, 还是向前、向后, 最后, 一个焊接符号甚至有可能拥有多个箭头。

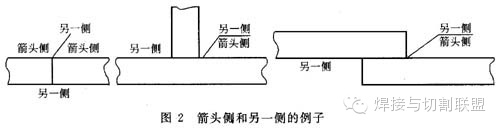

问：箭头符号告诉人们些什么信息？
答: 和箭头有关的符号, 布置在参考线各自接头一边的上方或者下方。参考线的术语“箭头侧”, 意思是箭头所指往焊缝接头的那一侧。处于参考线上箭头一侧的符号, 代表接头的箭头那边。处在参考线另一侧的符号, 意味着接头的另一边。当以图纸底部去观看时, 箭头侧始终是更贴近观看者。关于箭头侧和另一侧的例子, 可见于下图。
基本符号

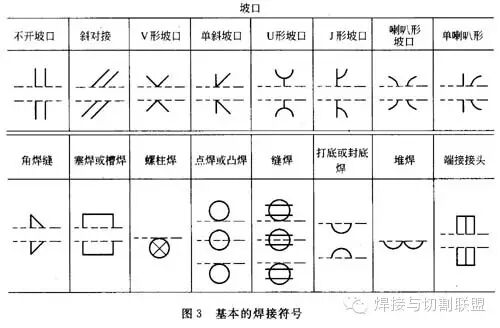

问：什么是基本的焊接符号？
答：基本的焊接符号如下图所示。
问: 已经对箭头侧以及另一侧做了定义, 可是要如何将那些焊接符号放置于参考线上呢?
这么答, 跟焊缝箭头一侧以及另一侧相关的参考线上方、下方的焊接符号所处位置, 是如同下面这样的图示！
特别需要留意的是, 要是被焊接的接头仅仅焊接其中一面这样一种情况, 那么这种类型的接头仅仅只需要一个焊接符号就行, 将其放置在依照接头施焊侧相对应的参考线的一边地方。

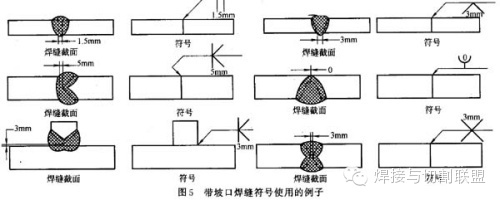

问: 知晓了具备基础性质的焊缝符号以及箭头所蕴含的意义, 然而这些具有基础性的符号缘何进行运用呢?
答：这些基本符号使用的例子如上图所示。
问：卷边焊缝符号如何使用？
回应称, 跟其他焊接符号相同, 卷边焊缝符号极具用处。在箭头那一侧的卷边焊缝符号的示例, 如下方图示所呈现。
组合焊缝符号

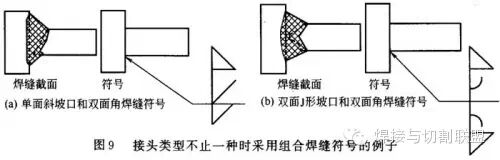

问：什么是组合焊缝符号？
答: 有时, 一个焊接接头常常需要不止一种类型的焊缝。在工程结构制造里, 带坡口的焊缝常常会和另一种焊缝（比如角焊缝）焊接到一起。当出现这种情形的时候, 人们能够见到参考线两边都有焊缝符号, 就如同下面这幅图所展示的那样。
问：为什么使用多组参考线？如何看懂这些参考线？
答: 多组参考线呈现出焊接操作的流程先后。第一次焊接操作跟箭头一块儿展示于多组参考线上, 在下一道线的操作执行之前, 前一回的操作务必完成。每一条远离箭头的线都给出每次连贯操作的讯息, 这些操作还涵盖一些尾缀里未包含的焊接补充内容, 像检测方法之类。多组参考线的示例如下方图示。
补充符号

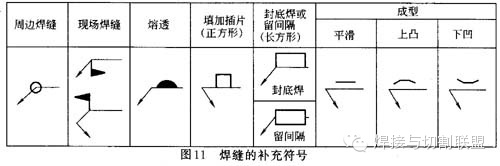

问：什么是补充符号？
答: 补充符号, 有关系到焊缝好多极为重要信息的情况, 是掺和于其他焊接符号一块的, 请看下面这张图。
问：现场焊接符号如何表示？
答: 现场焊接符号乃箭头跟参考线相连接处的那一面小旗, 此小旗表明该特定焊缝需于现场予以焊接, 并非在车间里提前焊接妥当, 呈现现场焊接的若干焊缝符号如同下面所展示的图形这般。
问：焊接符号怎样表示出焊缝熔透程度？
答: 熔透程度由焊接符号表示, 它是一个记号, 这个记号背面涂黑, 在参考线一边呈半月形。焊缝熔透符号展现的是在接头一面实施焊接之际另一面的熔化状况, 此乃补充符号所含涵盖之义, 其这包括尺寸, 该尺寸是熔化量要求的, 在符号的左边。

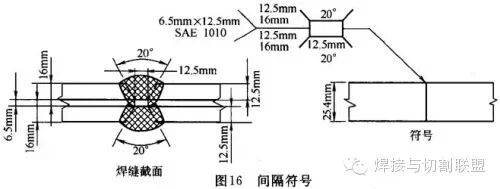

问：间隔符号表示什么含义？
答: 有一个表示放置于接头内材料的间隔符号, 它是位于参考线上的, 呈方框样式, 被称作间隔或插片。如同背面衬垫材料符号那般, 间隔符号的特殊规定标注于尾缀里, 见下图所示。
问：材料插入符号表示什么含义？
可以这样改写: 答, 有个位于参考线上且是矩形模样的符号, 它被称作材料插入符号的, 它所表示的是为在焊接接头之处插入进去的填充材料带或者环。填充材料带或者环在进行焊接期间会完全熔化的, 以至于其与接头变成一个整体。一般而言采用钨极氩弧焊去焊接可熔插片。规定把这个符号放置在跟带坡口焊缝符号相反的那一边。由美国焊接学会即 AWS 所做的规定是将可熔插片, 分类符号放置在焊接符号的尾缀里头。像图所展示的那样是可熔焊接插片符号的例子。
问：焊缝外形符号表示什么含义？
答: 用于表示对焊缝表面形状要求的是外形符号, 焊缝外形包含平滑、上凸、下凹这几种情况, 外形符号上面的字母体现的是整修焊缝的方法。
C是被用于铲削的, G是以打磨为作用的, H关乎锤击本身, M属于机械加工范畴, R是进行滚轧操作。
问：背面垫板符号表示什么含义？
答: 矩形垫板符号意味着, 有衬垫材料被放置于带坡口焊缝的背面, 此符号, 除了放置在带坡口焊缝符号的相反一侧之外, 和塞焊缝符号相像。另外, 还有一点需留意, 字母R能够放置在符号里面, 这表示焊接之后, 衬垫材料得被去除。背面符号所规定的衬垫材料, 能够和母材一样, 也能够是铜、陶瓷、玻璃带、焊剂、气体或者其他材料。必需的衬垫材料类型, 得在尾缀中注明。背面垫板材料符号的例子, 如下方图所示。

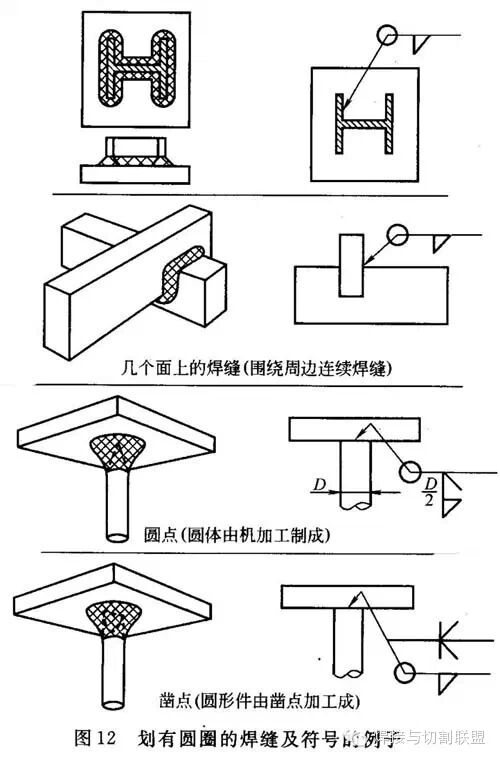

问：划有圆圈的符号含义是什么？
答: 有个划着圆圈的符号, 它处在连接参考线与那箭头周围的一个圆圈当中。这个符号可是代表意味着某接头周边是那种连续的焊缝, 哪怕焊接的方向有可能会出现改变。划着圆圈的焊缝以及符号的例子就像下图显示的那样。
问：一个完整的焊缝符号需要哪些最小的单元？
回复为: 其一, 是参考线加上箭头再加上基本焊接符号；其二, 是参考线加上箭头再加上尾缀, 择此二者中的任意一个。

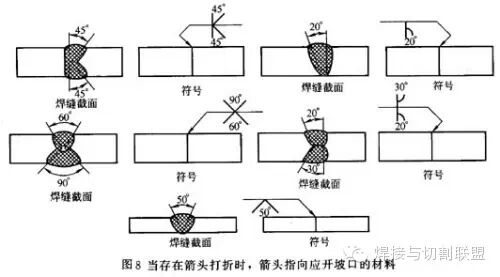

问：箭头打折表示什么含意?
答: 箭头呈现出被打折的状态表明, 焊接接头的两侧之中, 仅仅只有那一边是一定要去开坡口的, 箭头所指向的那种材料, 是操作者在进行施焊这个操作之前, 应该去开坡口的那一边, 情形就如同下面所展示的这个图一样。

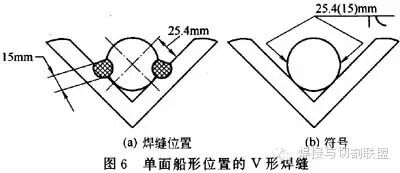

问：船形位置的V形焊缝符号如何使用？
答：单面船形位置的V形焊缝及符号如下图所示。

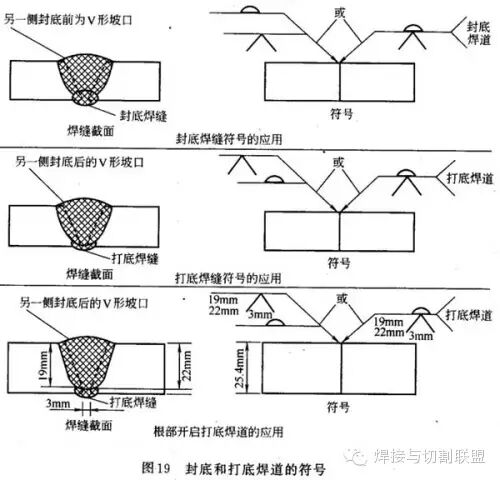

问：打底焊道与封底焊道之间有什么差别？
答: 打底焊道, 是在厚板单面坡口对接焊这种情况下, 为了达成防止角变形这个目标, 或者是为避免自动焊时出现烧穿现象, 进而先于接头背面坡口根部开展的一道焊接操作。封底焊道, 存在于单面坡口对接焊当中, 先是完成正面坡口焊缝的焊接之后, 在背面执行铲清焊根的动作, 而后推进进行的一道焊接工作, 其目的在于确保焊缝根部能够实现完全熔合。

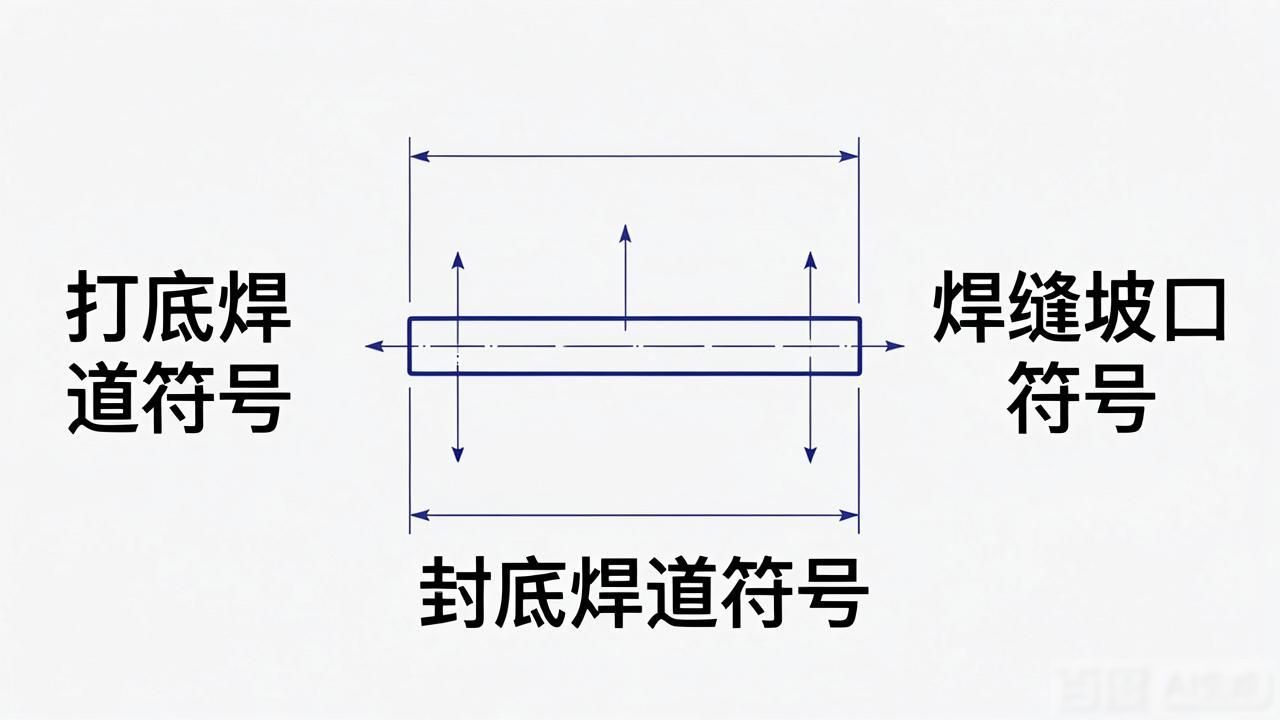

问：打底焊和封底焊都采用了什么符号？
答: 这两种焊道运用了相同的符号, 然而焊接次序于焊接符号的尾缀那儿作有规定, 或者会采用组合参考线。打底焊道符号一般都标在距离箭头较远的第一条线上, 第二条线上呈现的是焊缝坡口符号。打底焊道符号永远是标在焊缝坡口符号的另外一边儿。封底焊道符号处在离开箭头的第二条线上, 紧接着的是焊缝坡口符号。封底和打底焊道的符号如下图所展示的那样。
角焊缝尺寸

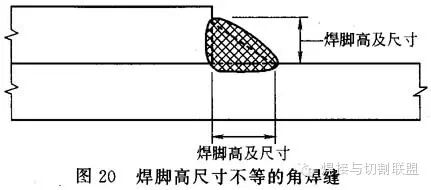

问：什么因素决定了角焊缝的尺寸？
答：角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定，见下图。

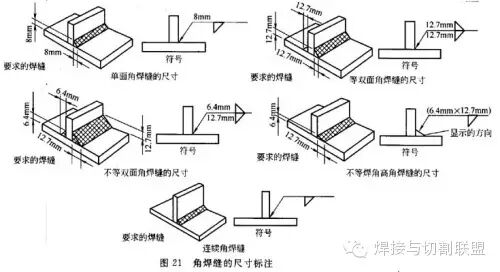

问：角焊缝的尺寸在焊缝符号上是如何标注的？
答: 角焊缝的尺寸是通过焊脚高来进行表示的, 焊脚高这样的尺寸是标注在角焊缝符号的旁边处, 会呈现出如下的图示情况呢。

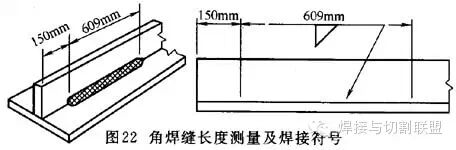

问：角焊缝的长度如何确定？
答: 角焊缝乃是一条自一端延续至另一端连续着的焊缝, 这一情况是除却存在尺寸限制这种情况之外的。要是焊缝并非要求具备连续性的, 那么在角焊缝符号的右边应当标注一个数码, 以此来向操作者提示关于焊缝的长度, 就如同下面所呈现的图示这般。
塞焊和开槽焊缝
问：塞焊焊缝的焊接符号是如何规定的？
答: 对于塞焊焊缝尺寸所作出的规定, 主要涵盖的是沉入角度以及焊缝填充深度, 情况就如同下面所呈现的图示那样。
问：开槽焊缝的尺寸如何标注？
答: 测量开槽焊缝尺寸所依据的是开槽的宽度，长条槽是开设在被焊工件的接合面上。焊接符号之上标有开槽的长度, 通常在焊缝符号的右侧。
问：在塞焊焊缝或开槽焊缝的底部能施焊上一层焊道吗？
这道焊缝实际上是在塞焊或开槽焊缝中的角焊缝, 并且不能被称为塞焊或开槽焊缝, 虽然可以在塞焊焊缝或开槽焊缝的底部施焊一层焊道。不过, 这种情况下形成的焊缝及符号如下图所示。
表面焊道
问：什么是表面焊道？
答: 那些于工件表面进行堆焊从而改善其抗磨损性、增加表层硬度或者具备耐腐蚀性能的金属, 被称作表面焊道。为改善表面硬度或者提高抗磨损性而使用的填充金属, 叫做表面堆焊。此工艺常常被应用于推土机的刃板、铲斗以及岩石破碎设备之上。

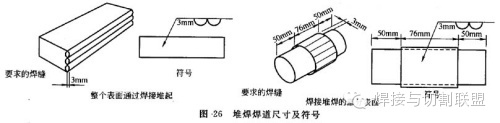

问：表面焊道的尺寸和焊接符号怎样表示？
答: 堆焊焊道的尺寸, 是指从工件表面直至焊道面的部分, 也就是堆焊材料的高度。堆焊焊道尺寸以及它的符号, 呈现情况如下, 如这幅图所展示的那样。
