焊接专业必须掌握的基础知识

作为材料连接关键工艺的这一焊接, 于现代工业里有着广泛应用, 不管是机械制造、建筑施工之处, 还是航空航天等领域范畴, 焊接技术都起着不可替代的作用, 以下为从焊接原理、焊接工艺、所用材料、相关设备以及安全等多个方面, 对焊接专业必须掌握的基础知识进行系统阐述。

一、焊接基本概念

焊接定义

一种借助外部能量使两个或多个分开的金属工件间形成原子间结合进而连接成一个整体的加工办法, 它被称作焊接, 是通过加热、加压, 或者让两者一起使用, 同时使用或不使用填充材料来实现, 该加工过程会打破金属原子间原有的束缚, 促使它们在新位置彼此靠近并形成稳定化学键, 达成永久性连接。

焊接分类

熔焊, 通过局部加热让焊件接头部位处于熔化状态, 在不施加压力的情形下, 将填充金属（或者不填充金属）与母材熔合进而形成焊缝, 冷却凝固之后达成连接。比如说电弧焊, 它把电弧当作热源, 是应用颇为广泛的熔焊方式, 覆盖手工电弧焊（SMAW）、气体保护钨极电弧焊（GTAW）、气体保护金属极电弧焊（GMAW）；另外还有气焊, 借助可燃气体与助燃气体混合燃烧所产生的火焰当作热源；激光焊, 是以高能量密度的激光束作为热源；等离子焊, 运用等离子弧作为热源。

压焊是这样的: 在焊接进程里, 会对焊件施加压力, 这个压力施加的同时存在两种情况, 即加热或者不加热, 施加压力之后, 焊件就会产生出塑性变形, 接着, 是借助原子间的扩散以及再结晶来达成连接。比如说电阻焊, 它是经过电极去施加压力, 依靠电流经过接头接触面还有邻近区域所产生的电阻热来加热；再比如说摩擦焊, 它是运用焊件接触端面相互之间做相对旋转运动而产生的摩擦热；还有扩散焊, 它是在特定的温度以及压力条件下, 让待焊的表面彼此接触, 依靠原子扩散来实现连接。

钎焊, 是采用那种比母材熔点低的金属材料当作钎料, 把焊件以及钎料加热到高于钎料熔点、却低于母材熔点的温度, 凭借液态钎料去润湿母材, 填充接头间隙并且与母材相互扩散来实现连接, 它分为软钎焊, 像是锡焊, 其钎料熔点低于450℃ , 还有硬钎焊, 比如银焊、铜焊, 其钎料熔点高于450℃。

二、焊接物理与冶金基础

焊接热过程

热源种类有哪些, 焊接热源呈现出多样的态势。其中电弧热具备能量集中的特性, 能够迅速地对焊件的局部施行加热。电阻热是依靠电流通过电阻进而产生的。激光作为一种高能量密度的热源, 是可以达成快速加热使其熔化的效果的。

热输入的计算方面的内容呈现为: 有着这样一个与热输入相关的公式, 其表达为Q等于UI除以v , 这里面的Q所代表的是热输入, 单位是J/cm , U代表的是电弧电压, 单位是V , I代表的是焊接电流, 单位是A , v代表的是焊接速度, 单位是cm/s。对于保障焊接质量而言, 在合理的范畴之内对热输入进行控制是具有极其关键的重要意义的。一旦热输入出现不恰当的状况, 那么极其容易致使焊件出现诸如过热、未焊透等一系列的问题。

温度场呈现这样的分布情况: 在焊接这个过程当中, 焊件的各个点的温度, 会随着时间以及空间的变化, 进而形成温度场, 靠近热源中心的地方, 温度是最高的, 而它的分布受到多种因素的作用, 了解温度场, 对于预测焊接热应力、变形以及组织转变是有帮助的。

焊接冶金反应

熔体池生成: 于焊接热能源施加作用之际, 被焊接的物件及用于填充的金属经历熔化进而形成熔体池, 熔体池的外形、大小以及存续时长对焊接品质产生影响, 其生成进程存有强烈的热对流现象以及物质传递情形, 致使化学组成成分以及温度分布呈现出不均匀态势。

气体与熔渣有着这样的作用: 焊接时所产生的气体, 当中包括像CO₂、Ar这类, 能够对熔池起到保护作用, 避免其受到有害气体的侵入, 而熔渣会覆盖在熔池的表面呢, 产生如同隔离空气中有害物质、进而对熔池做 、进行脱氧、去除硫元素、使磷元素得以离开熔池以及改良焊缝成型等诸多作用。

焊缝金属会在熔池冷却凝固之际, 历经结晶以及相变过程, 此有关于焊缝金属的结晶与相变情况, 结晶是从熔池边缘朝着中心方向生长, 这种生长态势有可能产生偏析现象, 冷却进程里固态相变产物的组织以及性能, 是由冷却速度、化学成分等因素所决定的, 通过对焊接工艺参数加以控制, 能够对结晶以及相变过程作出调整。

焊接缺陷成因

气孔, 是熔池当中的气体, 在凝固以前没有逸出, 残留在焊缝处, 从而形成空穴, 其原因涵盖焊接材料受潮, 焊件清理不干净, 焊接工艺参数不当等情况, 其会导致焊缝强度以及致密性降低。

夹渣, 其是指熔渣残留在焊缝进而形成缺陷, 它所产生的原因包含焊接电流过小、层间清渣并不彻底、焊条角度不合适等状况, 夹渣会使得焊缝有效截面积被降低, 从而导致应力出现集中。

裂纹, 属于严重焊接缺陷, 热裂纹, 于焊缝金属冷却至固相线附近高温区域产生, 其与低熔点共晶物、焊接工艺等存在关联；冷裂纹, 在焊接接头冷却至较低温度之际产生, 跟氢含量、淬硬组织、残余应力有关；再热裂纹, 于焊后焊件再次受热之时产生, 和沉淀相析出、晶界强化等有关系。

未熔合, 即焊缝金属跟母材或者焊缝层间并未完全实现熔化结合, 其原因在于焊接电流相对过小, 速度过快, 坡口角度过小等情况, 这会对焊缝强度以及密封性产生影响。

由焊接电流过小、速度过快、坡口角度过小、钝边过大等致使焊接时接头根部未完全熔透从而形成未焊透情况, 未焊透会降低焊缝承载能力, 引发应力集中。

三、焊接材料

焊条

归类划分, 凭借药皮的所具有的性质来区分判定为, 其中酸性焊条范畴, 和碱性焊条的类别, 如此这般情形。酸性焊条的药皮里, 呈现的是含有数量巨大的酸性氧化物这种状况, 其电弧较为稳定, 飞溅的情况较少, 脱除焊渣这件事变得容易起来, 针对杂质的敏感程度不是很高这种特性突出, 适用于一般的低碳钢以及低合金钢的焊接工作, 就好像E4303这样的型号；碱性焊条的药皮, 在组成上是含有极大数量的碱性氧化物, 还有萤石这种成分, 它具备的脱硫、脱磷的能力十分强大, 焊缝所能展现出的力学性能良好, 抵抗裂缝产生的能力很强, 然而其电弧稳定性能较差, 对杂质的敏感程度较高这种情况存在, 常常被应用于重要的低合金钢以及合金钢的焊接作业, 例如像E5015此类的。

号码诠释: 就拿E6010来说, “E”所代表的是焊条, “60”意味着熔敷着的金属其取得的最小抗拉强度是60（大概）, “1”显示的是适用于涵盖所有的位置来进行焊接, “0”表明的是药皮的类型以及电流的种类（属于高纤维素钠型药皮, 运行直流反接）。

焊丝与焊剂

实芯焊丝, 举例来说像ER70S – 6这类, 其中“ER”所代表的是实芯焊丝, “70”它意味着熔敷金属最小抗拉强度是70, （注意这里是约）, “S”表示的是焊丝, “6”代表的是化学成分分类代号, 可用在碳钢以及低合金钢气体保护焊当中。

药芯焊丝中有这样一款, 像E71T – 1这种, 其中“E”所指代的居然是焊条, “7”代表的是熔敷金属当中能达到的最小抗拉强度为70 , （大约是这样）, “1”表明适于使用在全位置这种焊接情形下, “T”意味着它属于药芯焊丝, 而其后面跟着的数字以及字母用来标识药芯自身类型和涉及的保护气体种类,具有焊接时工艺的一些品性方面优势体现如较好以及生产效率呈现较高的特点。

埋弧焊剂, 以如HJ431为例, 其中, “HJ”代表着埋弧焊剂, “4”所展现的乃是焊剂里MnO的含量, “3”体现的是SiO₂和CaF₂的含量, “1”意味着同一类型焊剂的与众不同的牌号, 它需与埋弧焊丝协同使用, 从而起到保护熔池、促使参与冶金反应等一系列作用。

保护气体

Ar、He这类称作惰性气体, 它的化学性质稳定, 不会和金属发生反应, 用来保护焊接区, 氩气常用, 价钱低、密度大、保护效果好, 氦气保护效果更佳, 然而价格昂贵, 用于高熔点金属以及高要求场合。

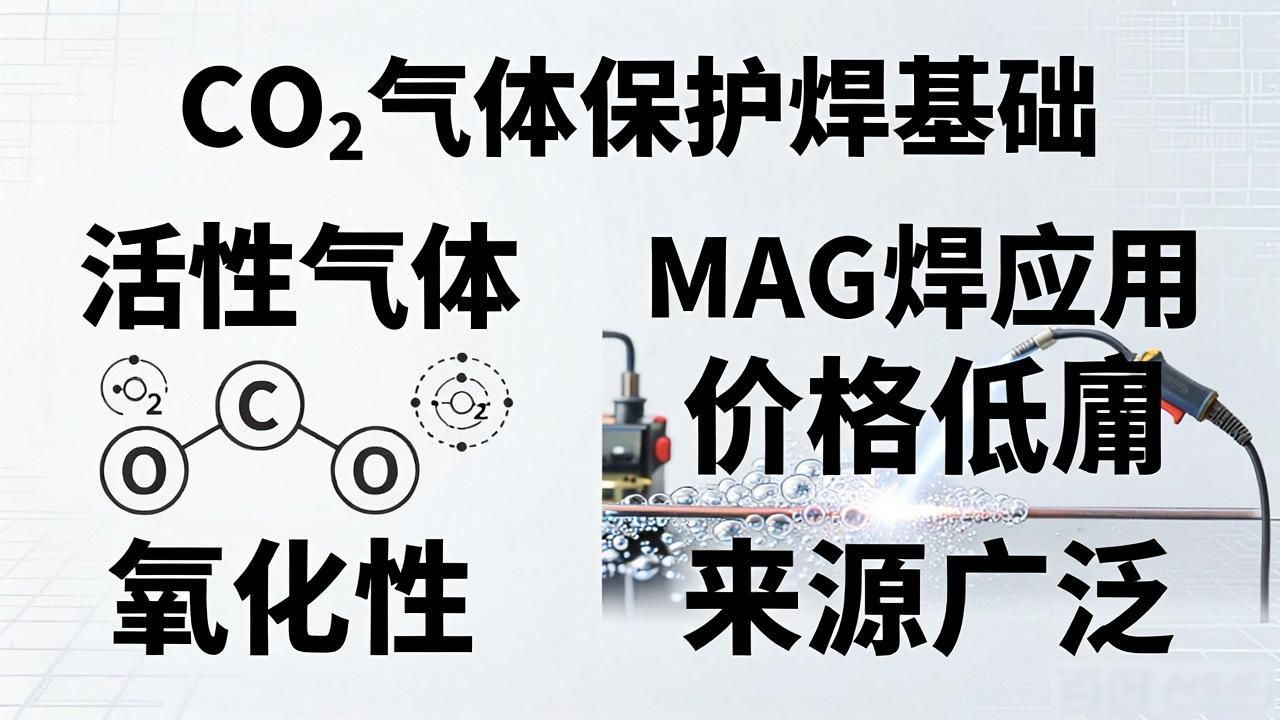

存在着这样一种活性气体, 它是CO₂, 这种气体具备氧化性而且被用于MAG焊, 其价格较为便宜, 来源非常广泛, 然而它会致使合金元素出现烧损的情况, 所以需要去挑选合适的焊丝成分来进行补偿。

如Ar与CO₂组成的混合气体, 它会兼具惰性气体优点以及活性气体优点, 能够改善焊缝成型情况, 还能减少飞溅现象发生, 于是可以提高焊接的质量以及效率, 其常见比例为Ar占80%加上CO₂占20% , 比例可按需做出调整。

四、焊接工艺与参数

关键工艺参数

电流, 对焊接质量以及效率存在影响，直流电流情况下, 电弧稳定, 且飞溅小；交流电流时, 设备简单, 成本较低。电流大小, 依据焊件厚度、材质、接头形式、焊条也就是焊丝直径等进行选择, 过大 or 过小均会产生焊接缺陷。

电弧长度有关电压,合适的该电压能确保焊缝宽度以及熔深均匀,电压不合适会致使焊缝成型出现问题。

焊接速度, 指的是单位时间之内所完成的焊缝长度。若速度过快, 或速度过慢, 均会对焊接质量以及效率产生影响, 而且要依据多种不同因素进行合理调整。

电弧长度方面, 短电弧具备热效率高的特性, 且飞溅小, 对于手工电弧焊而言, 其电弧长度通常为焊条直径的0.5至1.0倍, 甚至于气体保护焊同样需要把控恰当的电弧长度。

常见的坡口形式有V型、U型、X型、Y型等, V型的加工较为简单, 不过填充金属量较多, 它适用于薄焊件；U型根部较窄, 填充金属量少, 并且焊缝质量高, 适用于厚焊件；X型还有Y型结合了两者的优点, 此二者用于大厚度焊件, 能减少变形以及填充金属量。

接头设计

焊接时焊件的对接处两端相对在这儿放置, 这种接头方式受力较为均匀, 它的应用范围很是广泛, 一般来说需要开出坡口并且要确保装配中有间隙以及错边量。

角接接头, 是两焊件端部造成直角或者近似直角, 其主要是承受横向载荷, 并且依据焊件厚度以及受力情况, 能开坡口或者不开坡口来进行焊接。

T型接头, 一个焊件的端面竟然和另一个焊件的表面是直角或者近似直角那种情况, 受力还特别复杂, 容易出现应力集中状况, 常常得使用双面焊又会去采用开坡口焊接这法子来以此提高强度。

搭接接头: 先是两焊件存在部分重叠的情况, 然后进行焊接, 其特征是装配起来较为简单, 然而受力有着不均匀这样的状况, 并且强度比较低, 它是被应用于受力较小或者是非承载结构之中, 有时候会通过增加搭接长度或者采用塞焊、槽焊等方式, 以此来提高相关强度。

预热与后热

防范冷裂纹的预热温度计算, 要依据碳当量来计算预热温度, 碳当量倘若越高, 那么钢材的淬硬倾向就会越大, 如此便需要进行预热以减少冷却速度, 从而去避免冷裂纹产生。其计算所使用的公式是Ceq = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15这个式子, 这里面的元素符号代表的是其质量分数，接着要根据Ceq的值以及焊件厚度等相关因素据此去查表进而确定预热温度了。

消氢处理是这样的流程, 焊后要把焊件加热到特定温度, 像250到350摄氏度, 然后保温一段时间, 让焊缝里的氢逸出。这样做能防止产生氢致裂纹, 特别适用于低合金钢以及高强度钢的焊接。

五、焊接设备

电弧焊机

焊接用的交流焊机它属于那种变压器式存在, 它会把来自电网的交流电, 经由变压器进行降压处理后, 从而得到适宜用于焊接的低电压交流电, 其具备结构比较简单、成本相对较低的特点可是电弧稳定性明显比较差。

它呢指的是直流焊机, 这其中涵盖了整流式以及逆变式这两种类型。整流式的那种焊机其原理是怎么体现的呢主要体现就在把把交流电转变成为直流电借由整流式的那些元件来达成。逆变式的焊机又有着怎样不同特点与变化过程呢它首先是把交流电转变成直流电, 接着呢再进一步反转变得成为高频交流电, 再经过降低电压以及整流这些环节最终输出适合用来焊接的直流电, 它还具备着体积小、重量轻、节能这么些长处, 并且电弧稳定性也是挺好的。

气体保护焊设备

MIG/MAG焊接设备, 即在MIG焊接时采用惰性气体来做保护, 而MAG焊接运用活性气体或者混合气体予以保护, 并且将以连续送进形式存在的焊丝当作电极以及填充金属, 其具备生产效率高的特性, 还适用于多种金属材料的焊接操作。

TIG焊机, 其作电极之用的是高熔点钨棒, 借助惰性气体对电弧以及熔池予以保护, 具备焊接质量高以及电弧稳定等一系列特点, 常常配备高频引弧装置, 同时还有脉冲功能, 借此能够达成更为精确的焊接控制, 适用于焊接一些有色金属、不锈钢以及薄件。

辅助工具

焊枪, 它能去传递焊接电流, 还能够输送保护气体, 并且在熔化极焊接的时候可以引导焊丝, 它自身的结构以及性能, 是会对焊接操作以及焊接质量造成影响的。

像氩气瓶、二氧化碳气瓶这一类被用于存放保护气体的气瓶, 必须要定期去进行检查以及仔细维护, 这样依靠此些手段才能够使得对应气瓶在被使用时保障安全。

熔化极气体保护焊里的送丝机, 它会把焊丝匀速送进焊接区之中, 送丝速度保持稳定这件事, 对于确保焊接质量而言是十分重要的。

接地钳, 它要做到保证焊接当中的回路接地情况保持良好状态, 以此来防止触电事故出现, 与此同时还要确保焊接电流达到稳定的程度。

面罩, 自动变光面罩具备这样的功能表现, 它能够依据电弧光强度, 自动调节镜片透光率, 能对焊工眼睛起到有效的保护作用, 使其免受电弧辐射造成的伤害, 还能提升以焊接操作为主的相关活动的安全性以及舒适感受。

六、焊接缺陷与质量控制

常见缺陷

裂纹, 囊括有除热裂纹、冷裂纹以及再热裂纹之外的情况, 并且存在层状撕裂, 这种层状撕裂多次发作于厚板焊接结构范畴, 其引发原因在于钢板内拥有分层夹杂物, 这夹杂物在于焊接应力施加作用之时沿轧制方位致使产生阶梯状裂纹。

气孔, 有氢气孔、一氧化碳气孔、氮气孔等等之分, 不同气体来源致使的气孔, 其形态以及分布存在差异, 氢气孔大多呈现表面针状模样, 一氧化碳气孔大多呈现内部条虫状形态。

夹渣, 其中涵盖非金属夹渣以及金属夹渣, 前者包含像氧化物、 硫化物这类, 后者存在如钨夹渣的情况, 也就是在TIG焊的时候钨极熔化后混入到焊缝中的那种夹渣。

咬边是这样一种情况, 焊接参数被错误选择, 或者操作方法不正确, 沿焊趾的母材部位相应产生了沟槽或凹陷, 然后它会削弱焊件有效截面积, 进而造成应力集中。

会出现未焊透的状况, 这其中, 除了有接头根部未焊透过的情形, 另外还存在单面焊时根部未焊透的现状, 并且还有多层焊过程中层间出现未焊透这种情况。

检测方法

借由肉眼, 或者借助放大镜、量规等工具, 对焊缝外观予以检查, 此检查涵盖焊缝尺寸、形状、表面缺陷等方面内容, 此为目视检测（VT）。

放射性射线探测检验方式（RT）, 是借助诸如X射线以及γ射线这些射线, 去贯穿焊接而成的部件, 按照因部件中的缺陷致使射线被吸收的程度存在差异, 进而在底片上塑造出黑度各不一样的影像最终予以缺陷检测, 它能够检测出像是部件内部的气孔、夹渣、裂纹、未焊透等各类缺陷之情形, 并且对于那些具有类似为内部含有空间状的体积型缺陷而言, 有着比较容易察觉的特性存在。

超声波检测也就是 UT, 此检测运用超声波于焊件里传播之际遇到缺陷会出现反射以及折射等状况, 借助对反射波信号予以分析来实现对缺陷的检测, 它行得通对内部存在的缺陷加以检测之事吗, 其对于面积型的缺陷是比较敏感的, 它适宜用来进行厚板的检测哟标点符号。

磁粉检测, 也就是 MT, 它被用于检测铁磁性材料的表面方面处与近表面区域那里头的缺陷, 在被检工件其表面施加那种磁场状况中 情况之下, 缺陷的位置之处会产生漏磁场这种现象, 吸附磁粉从而形成磁痕, 以此来显示缺陷所存在的位置以及形状。

渗透型检测方式中的PT, 是先把含有色染料或将荧光剂包含在内的渗透液涂抹到焊件的表面之处, 让其渗透进入到缺陷里头, 接着要把表面多余的渗透液去除掉, 随后施加显像剂, 使得缺陷当中的渗透液被吸附从而显示出来, 这样就能够检测出表面开口缺陷。

标准规范

ISO 5817: 针对焊缝质量开展分级工作, 依据缺陷类型、尺寸以及数量等各项指标, 把焊缝质量划分成B、C、D这三个不同的等级, 此标准适用于熔化焊焊接接头。

AWS D1.1是美国钢结构焊接规范, 它对钢结构焊接提出了材料方面、工艺方面、质量检验等方面的要求, 且在北美地区有着大范围的应用。

涉及中国焊接质量要求一系列标准的GB/T 12467, 针对焊接质量要求作出了详尽规定, 这其中涵盖质量等级划分, 有检验方法, 还有验收准则等。

七、焊接安全与防护

主要危险源

电弧辐射包含紫外线, 红外线以及可见光, 当中, 紫外线对于人体生成的危害算是比较大些的, 可以引发使电光性眼炎, 还有使皮肤灼伤这样的情况。

因焊接设备漏电, 或将遭受电击, 或是作业开展之时操作不当, 又或处于潮湿环境里进行作业, 如此情况之下, 可能致使触电事故发生。

烟尘, 是焊接过程当中产生的金属氧化物之类的烟尘, 长时间吸入的话, 会对呼吸系统造成损害, 进而引发尘肺病这类的职业病。

高温飞溅：焊接时高温金属液滴飞溅，可能烫伤皮肤。

具有危害性质的此类之气: 诸如臭氧, 一氧化碳, 氮氧化物呀等等, 其中臭氧具备很强的氧化性能, 会对呼吸道予以刺激；一氧化碳呈现无色且无味的特性, 极易致使中毒情况发生；氮氧化物针对呼吸道有着刺激以及腐蚀的功能作用。

防护措施

需进行个人防护的装备有, 用于穿着起防护作用因而采用具有防火、隔热以及耐磨性质材料制作而成的防护服, 其目的在于阻止高温飞溅以及辐射所造成的伤害；具备隔热、绝缘与耐磨性能的焊接手套；面罩方面, 除自动变光面罩之外, 还存在用于保护面部和眼睛的手持式面罩；还有用于过滤焊接产生烟尘的防尘口罩。

通风举措: 确保焊接场地具备良好透气性, 假定自然通风条件欠缺时, 去安装机械通风装置或者排烟器具, 及时将有害气体以及烟尘予以排出。

急救知识

触电急救之时, 要立刻切断电源, 要是触电者呼吸停止了, 且心跳也是停止的情形, 那就应当在现场开展心肺复苏术也就是CPR, 这里包含胸外按压以及人工呼吸, 按压的频率起码是100次每分钟, 按压的深度至少有5厘米, 还有按压与呼吸的比例是30比2, 同时还要迅速拨打急救电话。

轻微灼伤的处理办法: 第一, 马上使用大量的冷水去冲洗遭受伤害的部位, 冲洗时长为十五至三十分钟, 通过这种冲洗行为来降低皮肤的温度, 进而减轻疼痛程度以及降低受到损伤的程度；而针对于严重灼伤的情况, 切勿自行进行处理, 而是采用干净的纱布或者毛巾覆盖住伤口, 并且要以最快的速度送去医院进行治疗。

吸入烟尘之后的应急办法是: 倘若吸入数量极多的那种尘烟从而感觉到身体不太舒服, 那就应当即刻转移到空气流通状况良好的且较为空旷的区域当中, 去呼吸清新爽利的空气, 要是症状表现得十分严重, 那就得及时前往医院就医治疗。

八、金属材料焊接性

碳钢焊接

低碳钢, 此物含碳量处在低于0.25%的状况, 其焊接性呈现为良好的态势, 一般而言并不需要采用特殊的工艺措施, 只要选用合适的焊条或者焊丝就行。

中碳钢呈现具体含碳量范围, 在 0.25%至 0.6%之间, 在进行焊接操作期间, 容易出现淬硬组织以及冷裂纹等状况, 所以需要进行预热处理, 此处预热温度设定在 150 至 250℃之间, 同时要选用低氢型焊条, 并且对焊接热输入加以控制。

含碳量大于0.6%的高碳钢, 其焊接性较差, 在焊接之前需要预热到250 – 350℃以上, 要采用低氢型焊条, 焊后还要进行缓冷以及热处理, 以此来消除应力, 并改善组织。

不锈钢焊接

奥氏体不锈钢, 其焊接时主要问题是晶间腐蚀, 在石油化工设备焊接里, 为防晶间腐蚀, 常选用含钛象A1 3 2或铌象A1 3 7等稳定化元素的焊条, 或者超低碳焊条象A0 0 2, 采用小电流、快速焊, 短弧焊, 减少焊缝在敏化温度区间这45 0 – 8 5 0℃的停留时间, 降低晶间腐蚀倾向。

焊接铁素体不锈钢易出现脆化现象, 这包括475℃脆化以及σ相脆化, 在焊接管道的时候, 为防止脆化, 要把焊前预热温度控制在100摄氏度到300摄氏度 这种范围, 应采用小热输入焊接工艺, 注意避免在475摄氏度接近的时段长久停留, 焊后能够进行快速冷却, 在符合要求的情况下开展退火处理以恢复韧性。

对于双相不锈钢, 在焊接的时候, 需要严格把控热输入, 于海洋工程结构焊接当中, 要运用恰当的焊接方法, 就像TIG、MIG这样, 去挑选合适的焊接参数, 把热输入控制在特定范围里, 以此确保焊缝以及热影响区的奥氏体和铁素体比例, 避免因热输入不合适而致使相比例失调, 进而影响焊接接头的耐蚀性以及力学性能的呀。

铝合金焊接

铝合金外层存在一层极为细密致密, 属于Al₂O₃的氧化膜, 它的熔点极高能够达到2050℃之高 , 会起到阻碍焊接紧密熔合在一起的作用。又因为铝合金自身具有导热能力较强的特性 , 在焊接时热量会快速向外散失掉 , 进而轻易导致焊接部分发生变形。在航空航天这个领域范围之内 对于铝合金结构件进行焊接的时候 常常会采用TIG焊或者是MIG焊。焊前, 要运用机械方式倘若像刮削那样, 或者化学方式要是如碱洗那样, 极为周全地清理焊件表面所存在的氧化膜；在焊接进程中将, 通过适当选中焊接电流以及电压进而还有焊接速度的办法才行, 运用适切的工装夹具以刚性的方式去固定焊件, 又可以采用反变形这样子的方法或是采取随焊激冷等效的措举措施手段把控住变形；相对厚板焊接这一情况而言呐, 能够采用多层多道的那种焊接方式, 把层间温度给控制住。

异种金属焊接

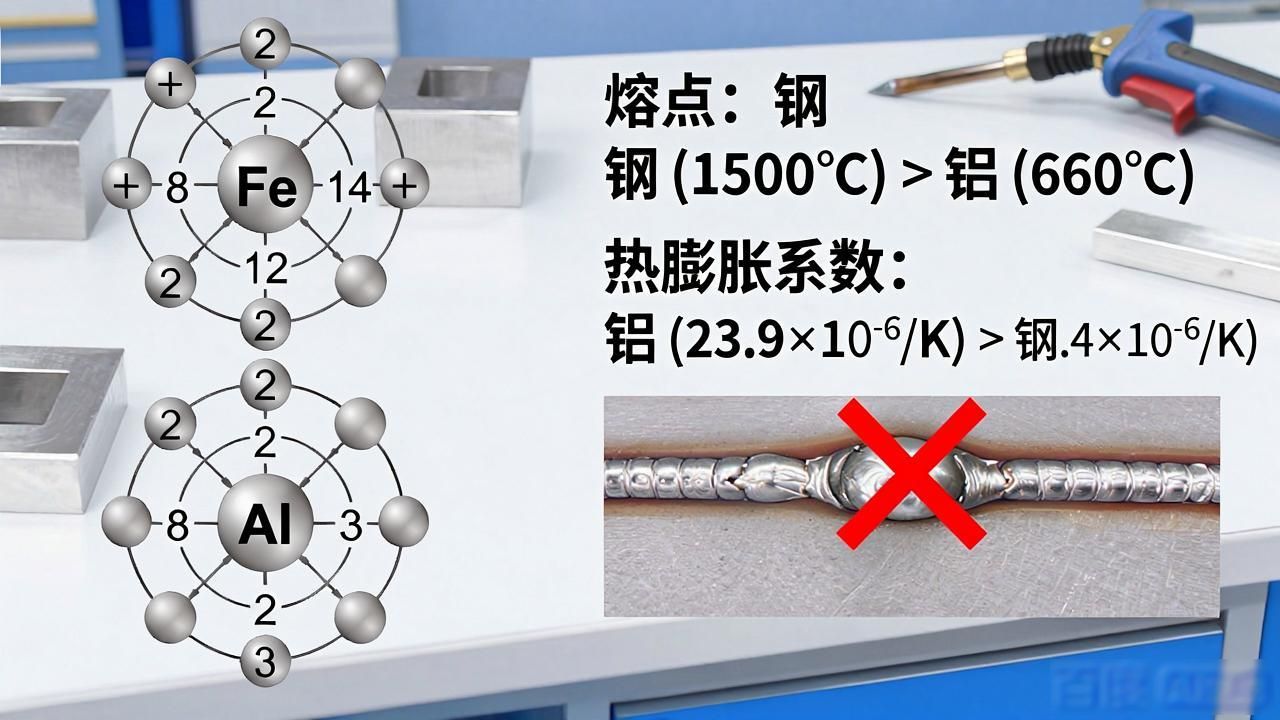

先说钢与铝的焊接这个例子, 钢和铝在物理性能方面, 像熔点、热膨胀系数，还有化学性能, 二者差异很大, 要是直接去焊接, 在接头的地方就会形成脆性金属间化合物, 进而降低接头强度。在汽车发动机一些零部件制作当中, 会采用过渡层焊接工艺, 像在钢表面先镀上一层锌、铜等金属当作过渡层, 之后再和铝焊接；或者采用特殊的钎焊工艺, 选好合用的钎料以及钎焊温度, 凭借钎料在母材之间的扩散与溶解, 形成良好的接头连接, 减少金属间化合物生成, 以此提高接头质量。

九、焊接符号与图纸

焊接符号

基本符号, 用以展现焊缝横截面形状, 像是角焊缝借助等边三角形予以表示, 对接焊缝运用直线进行表示, V形坡口对接焊缝采用带斜边的直线来表示, 能够直观地呈现焊缝的基本形式。

补充符号, 乃是为了对焊缝的某些特征予以补充说明的, 现场焊符号呈现为一小旗, 此小旗处在涂黑状态, 这小旗表示的是该焊缝需要在现场进行施焊操作；周围焊符号是一个圆圈模样, 此圆圈意味着焊缝会环绕着焊件的周围来开展焊接工作。

– 尺寸标注：涵盖焊缝长度, 和宽度以及厚度, 还有坡口角度与钝边尺寸等。比如说, 在标注角焊缝之际, 会注明焊脚尺寸；对接焊缝而是会标注坡口深度, 以及间隙等尺寸, 从而为焊接施工给予精确的数据依据。

图纸识读

坡口形式, 依靠从图纸里识别出V型、U型、X型等这类形式, 按照焊件本身厚度, 以及焊接方法与工艺方面需求来确定坡口尺寸, 像是V型坡口的角度, 还有钝边大小再者装配间隙此类, 以此确保焊接期间能够达成充分熔合, 进而获取良好的焊缝质量。

– 焊缝位置为何要加以明确呢, 其需说明平焊、立焊、横焊以及仰焊的位置所在。不同位置的焊接难题以及工艺提出的要求是不一样的, 平焊的运作相对来讲比较简易, 焊接质量容易获得保证。立焊与横焊需要把控熔池呈现出的形态还有尺寸大小, 避免液态金属向下流淌。仰焊的难度程度是最大的, 对焊工所具备的技术以及操作所提出的要求较高, 图纸给予标注有利于焊工挑选恰如其分的焊接工艺以及操作方式。

对于工艺要求, 其所展现的是, 像焊后热处理要求这一方面, 图纸会明确地注释说明究竟是否需要开展退火、正火、回火、调质等处理, 并且还会详细标注处理的温度、时间以及冷却方式等那些参量, 凭借焊后热处理来改良焊接接头的相关组织以及性能, 要达到将残余应力彻底除掉的目的。

十、焊接技术发展趋势

自动化与智能化

汽车制造行业里, 机器人焊接被广泛运用, 按预设程序, 机器人能精准完成焊接操作, 确保焊接质量稳定且一致, 提升生产效率, 降低人工成本并减轻劳动强度, 还可在恶劣环境中工作。

视觉传感, 借助视觉传感器于焊接进程里实时获取图像信息, 像焊缝位置、形状以及熔池状态等, 之后反馈给控制系统, 达成对焊接过程的及时监测并调节修正, 增进焊接质量的可靠程度与适应性能, 比如在复杂结构件的焊接当中, 能够自动追踪焊缝, 保障焊接精度。

针对焊接过程里的实时参数, 像是电流、电压以及焊接速度, 还有焊件所出现的变化, 比如材料厚度波动、装配误差, 通过自适应控制这般手段, 去运用自动调整焊接工艺参数的方式, 从而确保焊接质量不会受到外界各种因素的侵袭影响, 最终达成智能化焊接生产的目的。

新材料焊接

高强钢, 在建筑、桥梁等行业, 因对结构轻量化以及高强度需求的提升, 其应用愈发广泛。研发适配高强钢的焊接材料与工艺, 把控焊接热影响区的组织和性能, 防范裂纹产生, 提升接头的强度和韧性, 此乃研究重点。

镍基合金呢, 常常被应用于航空航天领域, 以及石油化工等领域, 此乃因为它具备耐高温以及耐腐蚀等诸多优良性能。对镍基合金焊接冶金过程给予研究, 去解决掉焊接过程当中出现的热裂纹、气孔等缺陷, 还要开发出专用的焊接设备以及工艺, 全力满足特殊工况之下产品达到使用要求。

如碳纤维增强复合材料这类复合材料, 在航空航天领域的应用正渐渐增多, 要研究复合材料跟金属或者其他材料的连接技术, 去开发契合复合材料的焊接相关方法以及工艺, 解决界面结合强度还有可靠性方面的问题, 从而拓展其应用范围。

绿色焊接

开发新型焊接材料, 这种材料具备低烟尘、低毒的特性, 用以减少焊接之时烟尘产出与有害气体生出, 进而改善作业的环境, 以此保护焊工的健康状态, 比如挑选采用了环保型药皮配方的焊条, 降低烟尘里有害物质的含量。这便是低烟尘焊材所具有的作用特点呢。

研发那种高效节能类型的焊接电源以及设备这个作为节能设备, 像逆变式这些焊接电源, 跟传统电源比起来呀, 它有着更高样子的电能转换效率, 能减少相关能源的消耗, 还能降低生产成本, 是符合可持续发展所要求条件的。

冷金属过渡, 也叫CMT工艺, 是焊接工艺里的新型一种, 它在焊接时能做到无飞溅, 热量输入低, 可减少焊件热影响, 降低变形与缺陷产生概率, 还能减少能源消耗以及焊接烟尘的排放, 它是绿色环保类型的焊接工艺, 在薄板焊接以及对焊接质量要求高的那些场合有着广阔应用前景。

推荐学习资源

– 书籍：

《焊接冶金学》: 透彻研究焊接进程里的冶金化学变化、构造转变以及性能更迭, 给认识焊接质量操控供应理论根基。

一本名为《焊接方法与设备》的书籍, 它会全方位地去介绍各式各样的焊接工艺方法, 还会阐述工艺参数的选择情况, 并且会讲解焊接设备的原理、结构以及应用方面的内容, 这本书籍有着颇为强大的实用性。

《ASME锅炉与压力容器规范》, 它属于锅炉与压力容器设计方面的权威标准, 属于制造方面的权威标准, 属于检验等方面的权威标准, 对于从事相关领域焊接工作的人员有着重要指导意义。

– 标准：

美国焊接学会标准, 于国际上具备广泛影响力, 其涵盖多方面标准, 诸如焊接材料、工艺以及质量控制等标准, 为焊接行业供给技术规范。

ISO（国际标准化组织）具有全球通用的标准体系, 此标准体系里, 在焊接质量分级方面的系列标准, 以及在焊接检测相关方法等层面达成的标准, 推动了国际间的焊接技术交流与合作。

– GB（中国国标）, 它是我国焊接领域的国家标准, 是按照国内实际情况以及行业需求精心进行制定的。此标准对规范国内焊接行业发展有着无比重要的作用。

去参与培训焊工技能, 考取AWS资格证或者ISO 9606焊工资格证, 经历系统培训, 进行实际操作, 从而掌握各类焊接方法与技能, 熟悉焊接质量控制流程, 取得权威资格认证, 进而提升在焊接领域的就业竞争力以及专业水平, 这便是实践。

明白上述知识, 是焊接专业的根基所在, 与此同时, 要将实际操作经验予以结合, 并且持续学习新的技术, 进而不断增添自身的焊接技术level以及综合能力, 以此去契合焊接行业持续发展的需要满足。
