焊接专业必须掌握的基础知识

关键工艺材料连接时的焊接, 于现代工业里应用广泛, 不管是机械制造、建筑施工, 还是航空航天等领域, 焊接技术都有着不可替代的作用在此, 下面会多个方面从焊接原理、工艺、材料、设备以及安全等, 系统阐述焊接专业必须掌握的基础知识。

一、焊接基本概念

焊接定义

经由加热、加压, 或者两者一道运用的方式, 还存在使用填充材料与否的情形, 焊接能让两个或多个彼此分散开来的金属工件, 达成原子间的结合, 进而连接成为一个完整的整体, 这是一种加工办法 , 打破金属原子间原先存在的束缚, 借助外部能量, 推动它们处在新的位置彼此靠近构筑稳定化学键, 最终达成永久性连接。

焊接分类

焊接方式里有一种叫熔焊, 它是借助局部加热的办法, 让焊件接头的地方达到熔化状态, 在不给焊件施加压力的情形下, 填充金属或者不填充金属, 使其和母材熔合在一起形成焊缝, 经过冷却凝固以后达成连接。比如说电弧焊, 把电弧当作热源, 它是应用范围很广的熔焊方式, 涵盖手工电弧焊也就是SMAW、气体保护钨极电弧焊也就是GTAW、气体保护金属极电弧焊也就是GMAW；还有气焊, 利用可燃气体跟助燃气体混合燃烧所产生的火焰当作热源；激光焊, 是以高能量密度的激光束作为热源；等离子焊, 利用等离子弧作为热源。

压焊是这样一种焊接方式, 在焊接过程里, 会对焊件施加压力, 这种压力施加时, 焊件可能被加热, 也可能不被加热。凭借施加的压力, 焊件能够产生塑性变形, 并且借助原子间的扩散以及再结晶来达成连接。比如说电阻焊, 它是凭借电极去施加压力, 并利用电流通过接头接触面及与此邻近相邻区域所产生的电阻热来进行加热的。摩擦焊呢, 则是利用焊件接触端面产生相对旋转运动时所生成的摩擦热得以实现焊接的。还有扩散焊, 它是在处于一定温度以及压力的条件下, 让待焊的表面相互接触, 进而通过原子扩散达成连接的。

钎焊, 是这样一种焊接方式, 它采用比母材熔点低的金属材料充当钎料。把焊件以及那作为钎料的材料进行加热, 加热到比钎料熔点高、但却比母材熔点低的一种温度状态。借助处于液态的钎料去润湿母材, 让其填充接头间隙, 并且与母材相互扩散, 以此来达成连接。它是可以分类的, 分为软钎焊, 像锡焊这种, 其钎料熔点低于450℃ , 还有硬钎焊, 比如银焊、铜焊, 它们的钎料熔点高于450℃。

二、焊接物理与冶金基础

焊接热过程

热源的类别有哪些, 焊接热源呈现出多样的态势, 电弧发出的热能量十分集中, 能够迅速地对焊件的局部实施加热；电阻热是怎么形成的, 是由于电流穿过电阻而产生的；激光具备高能量密度这一特征, 作为一种热源, 是能够达成快速加热致使熔化的效果的。

对于热输入的计算来讲, 其热输入公式是Q = UI/v 这儿 Q代表热输入是采取J/cm作为单位 , U代表电弧电压是以V作为单位 , I代表焊接电流是以A作为单位 , v代表的是焊接速度是以cm/s作为单位。对于保证焊接质量而言合理控制热输入是极为重要的 , 要是热输入不当的话就会致使焊件出现过热 、存在未焊透等一系列问题。

温度场于焊接期间, 存在焊件各处温度, 随时间关联空间动态变化, 进而构建而成；热源中心邻近区域温度显现最高特征；该温度场进行中的多样分布态势, 深受多种因素干扰；对温度场加以了解的行为, 有助于对焊接热应力、变形以及组织转变展开预测。

焊接冶金反应

熔池形成, 是在焊接热源发挥作用的情况之下, 焊件以及填充金属出现熔化从而形成熔池, 熔池具备特定的形状, 有着相应尺寸, 还有自身存在的时间限定条件, 这些因素会对焊接时的质量产生影响, 其形成的整个过程当中存在着强烈热对流, 伴随着物质传输现象, 这种状况致使化学成分以及温度分布呈现出不均匀的态势。

气体跟熔渣有着这样的作用, 焊接时产生的气体像CO₂、Ar, 会对熔池予以保护, 从而避免受到有害气体的侵入, 熔渣处在熔池表面覆盖着, 能起到隔离空气的作用, 还能保护熔池, 起到脱氧的作用, 起到去硫的作用, 起到去磷的作用, 以及能改善焊缝的成型等作用。

焊缝金属会有结晶以及相变情况出现, 当熔池冷却凝固之际, 焊缝金属会历经结晶及相变这个过程, 结晶是从熔池边缘朝着中心成长, 或许有可能出现偏析现象, 冷却进程当中的固态相变产物, 其组织以及性能是由冷却速度、化学成分等因素所决定的, 通过对焊接工艺参数进行加以控制, 能够把结晶以及相变过程予以调整。

焊接缺陷成因

气孔, 是指熔池当中的气体于凝固之前没有逸出, 从而残留在焊缝进而形成空穴, 其原因涵盖焊接材料受潮, 焊件清理不干净, 以及焊接工艺参数不当等情况, 这会致使焊缝强度以及致密性降低。

出现夹渣这种情况, 是熔渣在焊缝中残留进而形成缺陷, 其产生原因包括焊接电流过小, 还有层间清渣不彻底以及焊条角度有所不当等, 夹渣会致使焊缝有效截面积降低, 还会使得应力集中。

裂纹, 是一种严重焊接缺陷, 热裂纹在焊缝金属冷却之际, 于接近固相线的高温区域产生, 这和低熔点共晶物、焊接工艺这些因素有关系 ；冷裂纹在焊接接头冷却至温度较低的时候产生, 跟氢含量、淬硬组织、残余应力息息相关 ；再热裂纹在焊后焊件再次进行加热之时出现, 同沉淀相析出、晶界强化等存在关联。

焊缝金属和母材之间, 或者是焊缝层间, 存在未完全熔化结合的状况, 也就是未熔合, 其原因在于焊接电流过小, 在于速度过快, 在于坡口角度过小等多种情形, 这种状况会对焊缝强度产生影响, 还会对密封性产生影响。

关于未焊透这种现象, 它指在焊接之时, 接头根部出现了并未完全熔透的状况, 这是由于焊接电流过小, 以及焊接速度过快, 还有坡口角度过小, 再者钝边过大等多种因素所导致的, 它会使得焊缝承载能力有所降低, 进而引发应力集中的情况。

三、焊接材料

焊条

分类, 是按照药皮性质来区分的, 可分成酸性焊条以及碱性焊条。酸性焊条的药皮当中包含着大量的酸性氧化物, 其电弧具备稳定性, 飞溅情况较少, 脱除焊渣较为容易, 对于杂质的敏感性较低, 适用于一般低碳钢以及低合金钢的焊接, 就像E4303这种；碱性焊条的药皮含有大量碱性氧化物以及萤石, 它脱硫、脱磷的能力很强, 焊缝力学方面的性能挺好, 抗裂性也强, 不过电弧稳定性比较差, 对杂质敏感, 常常被应用于重要低合金钢以及合金钢的焊接, 例如E5015这种。

比如说E6010这个牌号解读, “E”所代表的意思是焊条, “60”代表熔敷金属最小抗拉强度大概是60, “1”意味着适用全位置焊接, “0”表示药皮类型和电流种类, 也就是高纤维素钠型药皮, 直流反接。

焊丝与焊剂

实心焊丝: 像ER70S – 6这种, 其中, “ER”所代表的是实芯焊丝, “70”意味着熔敷金属最小抗拉强度为70（大概）, “S”指的是焊丝, “6”乃是化学成分分类代号, 会被应用于碳钢以及低合金钢气体保护焊。

药芯焊丝, 像那个E71T – 1, 其中“E”呢代表焊条, “7”意味着熔敷金属, 其最小抗拉强度是70, 大概是这样, “1”表示它适用于全位置焊接的, “T”代表药芯焊丝, 后面跟着的数字和字母, 是用来表示药芯类型以及保护气体种类, 这种焊丝焊接工艺性能良好, 生产效率还蛮高的。

作为埋弧焊剂的一种, 像HJ431, 其中的“HJ”, 它所诠释表示的就是埋弧焊剂这个类别, 而“4”, 其代表的是焊剂里头MnO的含量情况, “3”则是用来表明SiO₂和CaF₂的含量, 至于“1”, 它体现的是同一类型焊剂里不同的牌号标识, 它需要与埋弧焊丝一同配合起来使用, 从而起到对熔池进行保护以及参与冶金反应等诸多作用。

保护气体

氩气、氦气属于惰性气体, 其化学性质稳定, 不会同金属起反应。它被用于保护焊接区, 氩气使用较为普遍, 价格低廉、密度稍大且保护效果佳；氦气保护效果更为出色, 只是价格高昂, 用于高熔点金属以及高要求场合。

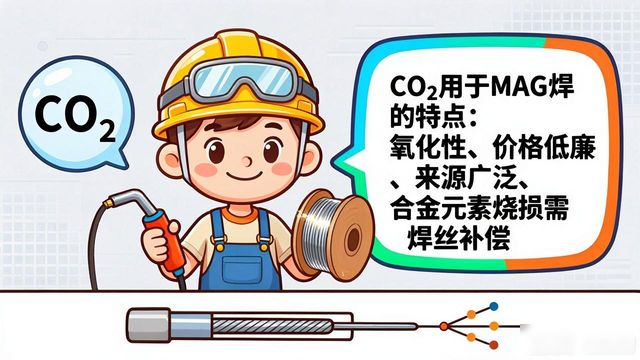

活性气体中, CO₂具备氧化性, 它被用于MAG焊, 其价格低廉, 且来源广泛, 然而它会致使合金元素出现烧损情况, 所以需要挑选合适的焊丝成分来进行补偿。

有这样一种混合气体, 它是像Ar加上CO₂这样的组合, 不但具备惰性气体的优点, 还拥有活性气体的长处, 能够让焊缝成型得到改善, 能使飞溅变少, 进而提高焊接质量以及效率, 它常见的比例是Ar占80%加上CO₂占20%, 并且能够按照需求去进行调整。

四、焊接工艺与参数

关键工艺参数

电流对焊接质量以及效率有着影响, 直流电流情况下, 能够使电弧保持稳定, 并且飞溅比较小, 交流电流则是设备较为简单, 成本相对较低。电流大小要依据焊件的厚度, 还有材质, 以及接头形式, 包括焊条也就是焊丝的直径等多方面来进行选择, 要是过大或者过小, 就会产生焊接缺陷。

电压, 它跟电弧长度是有关系的, 恰当的电压能够确保焊缝宽度以及熔深均匀, 要是电压不合适, 就会致使焊缝成型出现问题。

焊接速度, 指的是单位时间之内所完成的焊缝长度, 速度要是过快了的话, 就会影响焊接质量及效率, 速度要是过慢了的话, 同样也会影响焊接质量和效率, 所以需要依据多种因素来合理调整。

电弧长度如何, 较短的电弧其热效率较高, 并且飞溅较小, 手工电弧焊时电弧长度一般是焊条直径倍数的范围在零点五到一点零之间, 而气体保护焊同样也需要对电弧长度进行合适的控制。

坡口形式, 呈现出多样的种类, 常见的有V型、U型、X型、Y型等等, V型具有加工简便的特定性质, 不过填充金属量相对较多, 这种形式适宜应用于薄焊件；U型根部呈现出狭窄的特征, 填充金属量较少, 并且焊缝质量颇高, 适用于厚焊件；X型以及Y型将两者的优点进行了结合, 主要用于大厚度焊件, 能够减少变形以及填充金属量。

接头设计

对接接头是, 两焊件端面以相对的方式放置来进行焊接, 其受力呈现均匀状态, 在应用方面十分广泛, 通常情况下需要开坡口, 且要保证装配间隙以及错边量。

角接接头, 是那种两焊件的端部会构成直角或者近似直角的接头形式, 它主要承担横向载荷, 可以根据焊件的厚度以及受力的情况, 来决定是否开坡口进行焊接。在不开坡口的情况下也能够焊接。

一种焊件的端面与另外一种焊件的表面, 形成直角或者接近直角, 这种接头受力情况复杂, 容易出现应力趋于集中的状况, 通常会采用双面焊接的方式, 或者通过开坡口来进行焊接, 以此提高强度, 它被叫做T型接头。

将两焊件部分重叠进行焊接, 形成搭接接头, 这种接头装配起来较为简单, 然而其受力状况并不是均匀的, 强度也比较低, 它会被应用于受力较小或者并非承载结构的范围内, 在这种情况下, 可以通过增加搭接长度, 且或者采用塞焊、再有就是槽焊等方式来提高强度。

预热与后热

对于防止冷裂纹的预热温度进行计算时, 依据碳当量把预热温度算出来因为碳当量越高, 钢材淬硬倾向就越大所以就得要预热, 以此来将冷却速度降低, 对冷裂纹产生形成防止其公式为Ceq = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15, 其中元素符号代表其质量分数依照Ceq值以及焊件厚度那些因素, 通过查表把预热温度确定下来。

进行消氢处理时，焊毕之后要对焊件予以加热, 加热至特定的温度条件, 像250减掉至350℃这个范围, 随之保持一定的时段, 以此使得焊缝里面的氢气得以逸出, 进而防止生成氢致裂纹, 该项处理特别适用于低合金钢以及高强度钢的焊接作业。

五、焊接设备

电弧焊机

设有一种交流焊机, 其属于变压器式 , 此交流焊机通过让电网交流电经由 变压器采取降压操作, 从而获取到适宜用于焊接的低电压交流电, 该交流焊机结构呈现简单之状, 并且具备成本低的特性, 然而其电弧稳定性相对较差。

直流焊机, 它包含整流式与逆变式。整流式焊机, 是借助整流元件把交流电转变为直流电。而逆变式焊机, 先是把交流电变成直流电, 接着又逆变成高频交流电, 再经过降压、整流之后输出适宜焊接的直流电, 它有着体积小、重量轻、节能以及电弧稳定性好等诸多优点。

气体保护焊设备

MIG/MAG焊机, 其中MIG焊以惰性气体作保护, MAG焊采活性或混合气体护, 二者都用连续送进之焊丝当作电极还有填充金属, 有着生产效率很高之特点, 并且还适用于多种金属材料的焊接。

TIG焊机, 其电极采用高熔点钨棒, 通过利用惰性气体来达到保护电弧以及熔池的目的, 具备焊接质量高、电弧稳定这些特点, 常常配备高频引弧装置与脉冲功能, 能够实现更为精确的焊接控制, 适用于焊接有色金属、不锈钢以及薄件呢。

辅助工具

焊枪, 它承担着传递焊接电流的任务, 并且还要负责输送保护气体, 以及引导焊丝（要是属于熔化极焊接的情况）, 其结构和性能会对焊接操作进而对焊接质量产生影响。

气瓶, 它用于储存保护气体, 也就是说像氩气瓶、二氧化碳气瓶这类的气瓶, 是需要定期去进行检查以及维护的, 直至能够确保安全使用才行。

送丝机: 处在熔化极气体保护焊里, 把焊丝匀速地送进焊接区域, 送丝速度保持稳定, 这对于确保焊接质量而言是相当重要的。

接地钳, 它要保证焊接回路的接地处于良好状态, 以此来对触电事故发生起到防止的作用, 又与此同时要确保焊接电流能够保持稳定。

面罩, 自动变光面罩是这样一种面罩, 它能够依据电弧光强度, 自动去调节镜片透光率, 进而有效保护焊工眼睛, 使其免受电弧辐射的伤害, 从这达到提高焊接操作安全性和舒适性的目的。

六、焊接缺陷与质量控制

常见缺陷

除了热裂纹、冷裂纹、再热裂纹之外, 还有裂纹中的层状撕裂, 这种层状撕裂多发生在厚板焊接结构当中, 因为钢板内部存在分层夹杂物, 所以在焊接应力起作用的情况下, 会沿着轧制方向产生阶梯状的裂纹。

气孔, 它被划分为氢气孔、一氧化碳气孔、氮气孔等等, 因不同气体来源致使的气孔, 其形态和分布呈现出有所不同的差异, 比如说氢气孔大多呈现为表面针状, 而一氧化碳气孔大多呈现为内部条虫状。

有夹渣情况, 此夹渣涵盖非金属夹渣以及金属夹渣这么两类, 其中非金属夹渣像氧化物、硫化物等属于此类, 而金属夹渣比如钨夹渣是那种, 在TIG焊的时候钨极熔化然后混入焊缝所形成的夹渣。

咬边是, 因焊接参数选择不合适, 或者操作方法不正确, 沿着焊趾的母材位置, 产生的沟槽或者凹陷, 它会削弱焊件有效截面积, 进而造成应力集中。

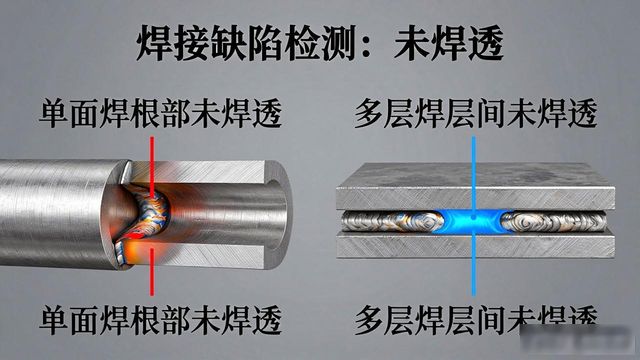

未焊透, 涵盖接头根部未焊透的状况, 存在单面焊根部未焊透的情形, 也包含多层焊层间未焊透的状况。

检测方法

将肉眼或者借助放大镜、量规等工具, 用于对焊缝外观展开检查, 此检查涵盖焊缝尺寸、形状、表面缺陷等方面, 这一同被称作目视检测（VT）。

射线检测, 也就是 RT, 它会利用诸如 X 射线、γ射线这类射线去穿透焊件。因为缺陷对射线吸收程度存在差异, 所以在底片上会形成不同黑度的影像, 凭借这个来检测缺陷。它能够检测内部气孔、夹渣、裂纹、未焊透等缺陷, 并且对体积型缺陷较为敏感。

超声波检测, 也就是 UT, 它, 是利用超声波在焊件当中传播的时候，一旦遇到缺陷就会产生反射、折射等这类现象, 接着，通过对反射波信号展开分析, 以此来检测缺陷, 它能够检测内部缺陷, 对面积型缺陷很敏感, 还适用于厚板检测。

磁粉检测这般称作MT, 它是要用来检测铁磁性材料呈现于外表以及靠近外表的那些缺陷的情况, 在针对被检工件展开其外表的时候施加磁场, 并且对于存在缺陷的地方会产生漏磁场, 进而吸附磁粉, 凭借磁粉形成磁痕来显示出缺陷所处的位置以及其形状, 以上这些情况。

先把含有色染料或者荧光剂的渗透液涂抹在焊件表面, 让其渗透进缺陷里头, 接着把表面多余的渗透液给去掉, 之后施加显像剂，使得缺陷里的渗透液被吸附从而显示出来, 这样就能检测表面开口缺陷, 这就是叫渗透检测（PT）的做法。

标准规范

依照缺陷类型、尺寸以及数量等方面指标, 对焊缝质量予以分级, 把焊缝质量划分成了 B、C、D 三个等级的 ISO 5817, 适用于熔化焊焊接接头哦。

《AWS D1.1: 美国钢结构焊接规范》, 它规定了钢结构焊接方面的材料要求, 规定了钢结构焊接方面的工艺要求, 规定了钢结构焊接方面的质量检验要求等, 其在北美地区被广泛地加以应用。

中国焊接质量要求系列标准GB/T 12467, 仔细规定了焊接质量要求, 这其中涵盖质量等级划分, 还有检验方法, 以及验收准则等等。

七、焊接安全与防护

主要危险源

电弧辐射, 涵盖紫外线、红外线以及可见光, 当中紫外线对人体危害颇为严重, 能够引发电光性眼炎、皮肤灼伤等情况。

被电击, 是因为焊接设备出现漏电情况, 或者操作的时候存在不当之处, 又或者是在潮湿环境当中进行作业等状况, 这就有可能致使触电事故发生。

烟尘, 其为焊接过程当中所产生的金属氧化物之类的烟尘, 要是长时间去吸入这种烟尘, 就会对呼吸系统造成损害, 进而引发尘肺病等职业病。

高温飞溅：焊接时高温金属液滴飞溅，可能烫伤皮肤。

存在着这样一些有害气体, 像臭氧、一氧化碳、氮氧化物等等, 其中臭氧具备很强的氧化性, 会对呼吸道产生刺激, 一氧化碳它没有颜色, 气味也是无有的, 容易致使中毒情况发生 , 那氮氧化物对于呼吸道有着刺激以及腐蚀的作用。

防护措施

穿戴防护服, 它是由用以防止高温飞溅以及辐射伤害的防火、隔热、耐磨材料制成, 这属于个人防护装备；焊接手套, 具备隔热、绝缘、耐磨这些性能, 也是个人防护需要装备；面罩, 除了自动变光面罩之外, 还有手持式面罩, 其作用是用来保护面部和眼睛, 同样是个人防护装备范畴；防尘口罩, 能够过滤焊接烟尘, 属于个人所采用的防护装备。

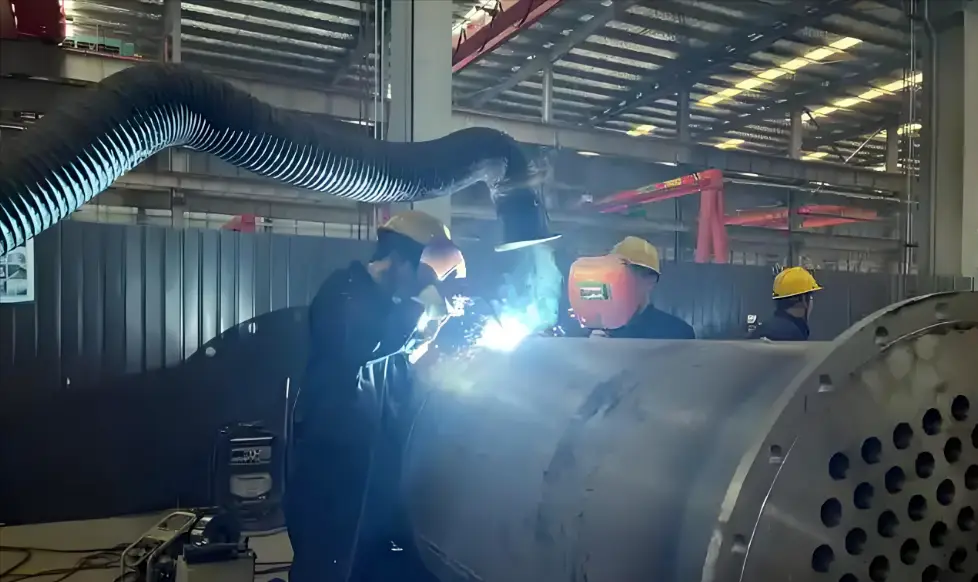

通风举措: 要确保焊接的场地有着良好的通风情况 , 当自然通风不够的时候 , 去安装机械通风的设备又或者是排烟的装置 , 并立马把有害的气体以及烟尘给排出去。

急救知识

触电实施急救时, 要马上切断电源, 要是触电的人呼吸、心跳停止了, 需在现场开展心肺复苏术也就是CPR, 这其中涵盖胸外按压和人工呼吸, 胸外按压的频率最少是每分钟100次, 按压的深度最少为5厘米, 按压和呼吸的比例是30比2, 并且要及时拨打急救电话。

灼伤处理时, 要是遇到轻微灼伤的情况, 那就得马上用大量冷水去冲洗受伤的部位, 冲洗时间得控制在15到30分钟, 通过这样做来降低皮肤的温度, 进而减轻疼痛以及损伤；而要是碰到严重灼伤的状况, 千万不能自行处理, 要用干净的纱布或者毛巾去覆盖伤口, 随后尽快送去医院医治。

假如吸入了大量烟尘后感觉到身体不适, 那么就应当立刻转移到通风状况良好的空旷地方, 去呼吸那新鲜的空气倘若症状十分严重情况下, 那便要及时前往就医。

八、金属材料焊接性

碳钢焊接

低碳钢, 其含碳量乃是低于0.25%的, 它的焊接性呈现出良好的状态, 一般而言是不需要特殊工艺措施的, 选择合适的焊条或者焊丝便可以了。

就中碳钢而言, 其含碳量会处于0.25%至0.6%这个范围, 在进行焊接之时, 相当容易形成淬硬组织以及冷裂纹这样的情况, 基于此需要去进行预热工作, 预热的温度规定在150至250℃这段区间, 要选用低氢型的焊条, 并且要对焊接热输入加以控制。

含碳量大于0.6%的高碳钢, 其焊接性不好从而很差, 在焊接之前需要预热到250至350℃之上, 要采用低氢型焊条, 焊接之后要进行缓冷以及热处理, 以此消除应力并改善组织。

不锈钢焊接

晶间腐蚀是奥氏体不锈钢焊接时的主要问题, 在石油化工设备焊接中, 为防止晶间腐蚀, 常选用含钛像A132或铌像A137等稳定化元素的焊条, 或者超低碳焊条像A002, 采用小电流、快速焊、短弧焊来减少焊缝在敏化温度区间即450 – 850℃的停留时间, 以此降低晶间腐蚀倾向。

铁素体不锈钢, 焊接情况下容易出现脆化现象。这脆化现象包含475℃脆化以及σ相脆化。在焊接管道这个操作过程中, 为了防止出现脆化情况, 焊前预热温度要控制在100 – 300℃之间, 还要采用小热输入焊接工艺。要避免在475℃附近长时间停留, 焊后可以进行快速冷却, 要是有必要的话还得进行退火处理, 以此来恢复韧性。

双相不锈钢焊接时, 要严格控制热输入。于海洋工程结构焊接当中, 需采用合适焊接方法, 像TIG、MIG这种。同时, 要选择合适焊接参数, 把热输入控制在一定范围之内。这是为了保证焊缝以及热影响区的奥氏体与铁素体比例, 避免因热输入不合适致使相比例失调, 进而影响焊接接头的耐蚀性与力学性能。

铝合金焊接

铝合金的表面, 存在着一层致密的氧化膜, 这层氧化膜是Al₂O₃, 它的熔点非常高, 达到了2050℃, 会对焊接熔合造成阻碍, 而且铝合金具有很强的导热性, 在焊接的时候, 热量散失得快, 容易致使焊接变形。在航空航天领域当中, 针对铝合金结构件的焊接, 常常会采用TIG焊或者MIG焊。焊件表面的氧化膜, 在焊前得运用机械方式（像刮削那般）或者化学手段（比方碱洗）来进行彻底清除；于焊接时, 需合理去挑选焊接电流、电压以及焊接速度, 借助合适的工装夹具以刚性固定焊件, 或者采用反变形法、随焊激冷等举措来控制变形；针对厚板焊接而言, 能够采用多层多道焊, 以此控制层间温度。

异种金属焊接

先以钢与铝的焊接作为事例, 鉴于钢与铝的物理性能, 当中涵盖熔点、热膨胀系数这些方面, 以及化学性能具备较大差异, 要是直接进行焊接的话, 就会于接头的地方形成呈现脆性的金属间化合物, 如此一来便会使得接头的强度有所降低。在汽车发动机的某些零部件制造期间, 会采用过渡层焊接工艺, 像是在钢的表面首先镀敷一层锌、铜等之类的金属当作过渡层, 之后再与铝开展焊接；又或者采用特殊的钎焊工艺, 挑选适宜的钎料以及钎焊温度, 借助钎料在母材之间的扩散以及溶解, 进而形成良好的接头连接, 以此减少金属间化合物的产生, 最终提高接头的质量。

九、焊接符号与图纸

焊接符号

用于表示焊缝横截面形状的基本符号, 像角焊缝是用等边三角形来表示的, 对接焊缝则用直线表示而, V形坡口对接焊缝是以带斜边的直线表示, 它能够直观地反映焊缝的基本形式。

补充符号, 被用于对焊缝的某些特征加以补充说明, 现场焊符号呈现为一个涂黑的小旗, 其意味着该焊缝要在现场进行施焊, 周围焊符号是一个圆圈, 它表明焊缝是围绕焊件周围来开展焊接的。

尺寸标注, 涵盖焊缝具备的长度尺寸, 宽度尺寸, 厚度尺寸, 坡口呈现角度的尺寸, 钝边所拥有尺寸等等。例如, 则有着如下的情况: 当涉及角焊缝进行标注时, 就会将焊脚尺寸予以注明；而针对于对接焊缝, 就会把坡口深度尺寸, 间隙尺寸等进行标注, 以此为焊接施工给予精确的数据依据。

图纸识读

在看零件图时, 要去分辨出V型、U型、X型各式各样的坡口形态, 借助其所要求的工艺、操作时所采用的焊接方式以及被焊件的实际厚度共同确定坡口的具体尺寸, 像V型坡口的倾斜角度, 钝边的具体大小, 还有装配时留下的间隙大小等, 要确保焊接过程里达到充分熔和的状态, 最终收获质量优良的焊缝。

焊缝位置方面, 要明确平焊位置, 立焊位置, 横焊位置以及仰焊位置。不同位置的焊接难度不一样, 工艺要求也不一样的说。平焊操作相对来讲算容易些, 焊接质量比较容易保证。立焊需要控制熔池形状, 需控制熔池尺寸, 还要防止液态金属下淌。横焊同样要控制熔池形状, 也要控制熔池尺寸, 并且要防止液态金属向下流淌。仰焊难度是最大的, 对焊工技术要求高, 对焊工操作要求也高, 图纸标注有助于焊工选择合适的焊接工艺, 有助于焊工选择合适的操作方法。

工艺要求如下, 对于焊后热处理要求而言, 图纸必会对此注明, 即是否需要开展退火、正火、回火、调质等处理, 以及处理之时所涉的温度、时间及冷却方式等参数, 经由焊后热处理, 以此改善焊接接头的组织以及性能, 进而消除残余应力。

十、焊接技术发展趋势

自动化与智能化

在汽车制造行业, 机器人焊接被广泛采用, 能将机器人按照预先设定好的程序而精确进行且达成焊接操作, 能够保证焊接质量处于稳定以及一致的状态, 进而提升生产效率, 削减人工成本还有降低劳动强度, 并且与此同时, 机器人还可以在恶劣环境里开展工作。

视觉传感, 借助视觉传感器, 实时去获取焊接过程里的图像信息, 像焊缝位置、形状、还包括熔池状态等, 之后反馈给控制系统, 以此来实现对焊接过程的实时监测以及进行调整, 进而提高焊接质量的可靠性及适应性, 比如于复杂结构件的焊接当中, 能够自动跟踪焊缝所在位置, 以此确保焊接精度。

依照焊接之时的实时参数来定, 像电流、电压、焊接速度这些, 还有焊件所出现的变差情况, 像材料厚度波动、装配时有误差, 进而自动去调整焊接工艺参数, 以此确保焊接质量不会受到外界因素给出的影响, 达成智能化焊接生产。

新材料焊接

高强钢受到这样的情况, 伴随着建筑、桥梁等领域对于结构有轻量化以及高强度方面要求的提升, 高强钢拥有越来越广泛的应用。进行研发适合高强钢的焊接材料以及工艺, 把控焊接热影响区的组织还有性能, 避免裂纹出现, 提升接头的强度和韧性成为了研究重点。

镍基合金, 常被应用于航空航天、石油化工等领域, 这是由于它具备耐高温、耐腐蚀等显著的优良性能。针对镍基合金, 要去研究其焊接冶金过程, 还要解决焊接过程里出现的热裂纹、气孔等各类缺陷, 并且要开发专业适用的焊接设备以及工艺, 以此来满足特殊工况之下的使用要求。

针对于像碳纤维增强复合材料这类复合材料而言, 于航空航天领域当中的应用正渐渐增多。要对复合材料跟金属或者是其他材料的连接技术展开研究, 去开发契合复合材料的焊接方法以及工艺, 解决掉界面结合强度这个方面的问题以及可靠性问题, 进而拓展复合材料的应用范围。

绿色焊接

低烟尘焊材, 要去开发新型的、具备低烟尘以及低毒特性的焊接材料, 以此来减少焊接过程当中烟尘以及有害气体的生成情况, 进而改善工作环境, 对焊工健康起到保护作用, 就好比采用环保型药皮配方的焊条那般, 能降低烟尘里有害物质的含量。

节能设备方面, 要进行高效节能焊接电源及设备的研发, 像逆变式焊接电源这种, 它跟传统电源比起来, 具备更高的电能转换效率, 能够减少能源消耗现象, 因而可以降低生产的成本开销, 是契合可持续发展要求的。

新型焊接工艺, 冷金属过渡（CMT）工艺, 特点在于。焊接过程能实现无飞溅情况。拥有低热量输入, 可减少对焊件的热影响。且能降低焊件产生变形的概率。减少了焊件出现缺陷的可能性。同时具备减少能源消耗的优势。成功降低了焊接烟尘排放。此为绿色环保焊接工艺。在薄板焊接场合有广阔应用前景。在对焊接质量要求高的场合有广阔应用前景。

推荐学习资源

– 书籍：

深入剖析焊接之时的冶金反应, 深入剖析焊接之中的组织转变, 深入剖析焊接后的性能变化, 《焊接冶金学》为理解焊接质量控制提供理论基础。

《焊接方法与设备》, 它全面地介绍了各种各样的焊接工艺方法, 还介绍了工艺参数的挑选, 以及焊接设备的原理知识、结构情况与应用范畴, 具备很强的实用性。

《ASME锅炉与压力容器规范》是针对锅炉与压力容器设计的权威标准, 是针对锅炉与压力容器制造的权威标准, 是针对锅炉与压力容器检验的权威标准, 对于从事有关领域焊接工作的人员有着重要指导意义。

– 标准：

美国焊接学会所制定的AWS标准, 其所具备的影响力在国际范围之内是极为广泛的, 该标准全面覆盖了焊接材料、焊接工艺以及质量控制等等诸多方面的标准内容, 此外还能够为焊接行业切实提供技术规范。

全球通用的标准体系是 ISO（国际标准化组织）标准, 在焊接质量分级方面的标准推进了国际间的焊接技术交流与合作, 其在检测方法等方面的标准亦促进了国际间的焊接技术交流与合作。

在我国焊接领域, GB（那乃是中国国标）, 它是依据国内实际状况并按照行业需求而制定出来的, 对于规范国内焊接这个行业所形成的展开发挥着重要的作用。

经历实践, 参与焊工技能培训, 考取 AWS 焊工资格证或者 ISO 9606 焊工资格证, 经由系统培训以及实际操作, 掌握各类焊接方法与技能, 熟知焊接质量控制流程, 获取权威的资格认证, 提高在焊接领域当中的就业竞争能力以及专业水平。

对焊接专业而言, 掌握上述知识属于其基石, 同时呢, 要加以实际操作经验的统筹结合, 并且持续去学习新的技术, 得不断地提升自身的焊接技术水平以及综合能力, 如此才能够适应焊接行业连续不断发展所产生的需求。
