关注焊接专业领域的爱好者们请注意, 今日小编特意寻得了焊接图纸符号剖析的完整汇总, 前来为大家做分享！
基本坡口符号

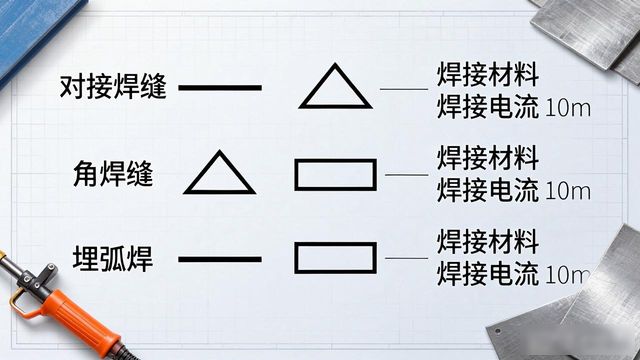

坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定运用阿拉伯效字予以表示, 标注于指引线的尾部之处。常用焊接方法代号呈现于表 3 -9 所示。倘若属于组合焊接方法, 能够使用“/”进行分开, 左侧表明正面（或者盖面）的焊接方法, 右侧表明背面（或者打底）焊接方法。比如 V 形焊缝先是采用钨极氢弧焊进行打底, 随后使用手工电弧焊作为盖面, 进而表示成 141/111。
图3-21所展示的, 是焊缝符号以及焊接方法代号的标注示意例子。此图呈现的是V形坡口对接焊缝, 其特征为背面进行封底焊, 正面焊缝表面与之齐平, 在焊接方法方面, 打底焊采用的是手工钨极氮弧焊, 盖面焊以及封底焊运用的是手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
钢铁结构的焊接记号亦按照GB324一1988《焊缝代号》予以绘制, 钢铁结构通常归属于建筑学科范畴, 属于从事建筑的行业领域, 所以在钢铁结构涉及焊接符号的标号之中常常伴有建筑方面的符号跟型钢符号以及螺栓符号还有铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线来构成。其中有条是实线, 另外有条是虚线, 而它们的线型都属于细线。
2、绘有基准线的虚线, 能够画于基准线实线的上方之处, 也能够画于下方之处, 基准线通常来说应当跟图样的标题栏保持平行, 只有在特殊的条件情形之下才会跟标题栏形成垂直。
3、要是焊缝所处的位置是在接头的箭头那一侧, 那么基本符号就在基准线对应的实线那一侧进行标注, 要是焊缝所处的位置并非接头的箭头那一侧, 而是在接头的非箭头一侧时, 基本符号则会在基准线对应的虚线那一侧做标注。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常情况下并无特别的要求, 然而, 当对单边形焊缝进行标注的时候, 箭头线需要指向带有坡口那一侧的工件。
6、线段为粗实线表示, 其是与基准线重合的, 而基本符号、补充符号与基准线或相交或相切 , 存有这种情况。
7、那些焊缝所处的基本符号, 还有辅助符号, 以及补充符号（把尾部符号排除在外）, 全都统一是粗实线, 尺寸数字按照原则来讲也是粗实线, 尾部符号却是细实线, 尾部符号主要是用来标注焊接工艺、方法等相关内容的。
8、处于同一个图形里面, 当焊缝这种形式、以及断面尺寸还有辅助要求全部都一样的时候, 能够仅仅挑选一处去标注焊缝的符号以及尺寸, 并且进行加注“相同焊缝的符号”, 相同焊缝符号是以3/4圆弧做成的, 画设定在引出线的转折之处。
当处于同一图形之上时，若存在数种相同的焊缝, 那么能够把焊缝进行分类编号, 将其标注于尾部符号的内部, 分类编号会采用A、B、C这样的形式, 在同一类焊缝当中可以挑选一处来标注代号。
9、熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。
10、对于那种形状之中比较长的角焊缝, 像是焊接实腹钢梁的翼缘处的焊缝, 在标注的时候, 能够不采用引出线进行标注, 而是直接在角焊缝的一旁, 标注焊缝尺寸的值K。
11、仅有在连接长度的范围之内, 只是局部的区段存在焊缝的这种情况下，按照图1-40进行标注, K是角焊缝焊脚尺寸。
12、当焊缝分布呈现出不规则的状况时, 在对焊缝符号进行标注的这个过程当中, 于焊缝所在处加中实线以此来表示能够看见的焊缝, 或者加栅线用来作出表示不可见的焊缝标点。
13、有两个相互焊接的焊件, 针对单面焊带双边不对称坡口焊缝这种情况而言, 引出线的箭头所指向的是具有较大坡口的那个焊件。
14、用圆圈表示的围焊缝符号, 环绕在工作件的周围, 画在了引出线的转折之处, 还要标注着其焊角尺寸K。
15、三个焊件相互焊接时, 其焊缝不能算称作双面焊缝进行标注, 三个以上焊件相互焊接时, 同样不能视作双面焊缝标注, 此时, 焊缝符号及尺寸都应当分别予以标注。
16、在施工现场里开展焊接工作的焊件, 其焊缝是需要标注“现场焊缝”符号的。“现场焊缝”符号呈模样为涂黑的三角形的旗号状, 它绘制于引出线的转折之处。
17、在相互进行焊接的两个焊件里头, 当仅有一个焊件带有坡口的情形下, 比如说呈现单单面V形这种样式, 引出线的箭头是朝着带有坡口的那个焊件指向的。
举例
欧美焊接符号举例
4.5表示焊点直径
【3】根据图示说明，表示此项为CC项或者SC项
6表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X表示俩点之间的焊点个数为12个
日本焊接符号举例
A根据图示，表示关键或重要特性
