基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定, 以阿拉伯数字予以表示, 标注于指引线的尾部。常用焊接方法的代号呈现于表 3 – 9。倘若属于组合焊接方法, 可用“斜杠”分开, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）焊接方法。就像 V 形焊缝先运用钨极氩弧焊作为打底, 之后用手工电弧焊来进行盖面, 就表述为 141/111。
见图3-21示意的, 是焊缝符号以及焊接方法代号的标注示例。此图所呈现的, 是V形坡口对接焊缝, 并包括背面封底焊, 且正面焊缝表面处于齐平状态, 其焊接方式为, 打底焊采用手工钨极氮弧焊, 而盖面焊以及封底焊采用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
依据GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构通常属于筑工学科, 属于建筑业内范畴, 所以在钢结构焊接符号的标注当中常常伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。

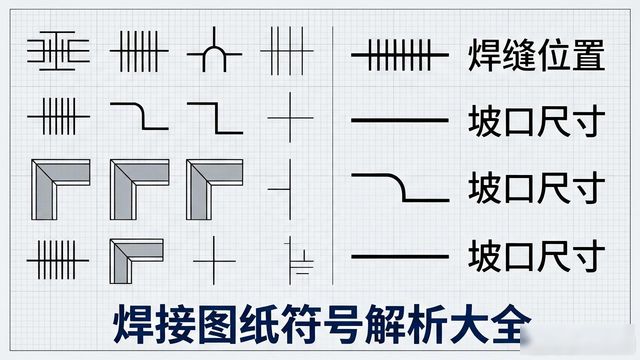

钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线共同构成的。其中的一条呈现为实线, 而另一条呈现为虚线, 并且这两条线的线型都是细线。
2、基准线的虚线能够画在基准线实线的上方, 也能够画在下方, 基准线通常应当和图样的标题栏保持平行, 只是在特殊状况下才会和标题栏垂直。
3、若是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那一侧, 若是焊缝处于接头的并非箭头的那一侧, 那么基本符号会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常并没有特别的要求, 然而, 在对单边形焊缝进行标注之际, 箭头线需要指向带有坡口那一侧的工件。
6、基本符号, 和补充符号, 与基准线相交, 或者此二者与基准线相切, 而存在与基准线重合的线段, 这种线段要用粗实线来表示。
7、焊缝的基本符号是粗实线, 辅助符号为此粗实线, 补充符号（尾部符号除外）亦为粗实线, 尺寸数字原则上同样是粗实线, 尾部符号是细实线, 标注焊接工艺、方法等内容的是尾部符号。
8、于同一个图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求全都相同之际, 能够仅仅挑选一处去标注焊缝的符号还有尺寸这个东西。并且要加注“相同焊缝的符号”这种标识, 相同焊缝符号呈现为3/4圆弧的样子, 画在引出线的转折之处。
于同一外形图形之上, 存在数种一样的焊缝之际, 能够把焊缝进行分类编号, 并且标注于尾部符号之中, 分类编号运用A、B、C……, 在同一类别焊缝当中, 可以挑选一处标注代号。
9、需按图1-38方式完成标注的是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 此涂黑的圆圈画在引出线的转折处。
10、采取形里较长的角焊缝, 像焊接实腹钢梁的翼缘焊缝这般, 能够不运用引出线进行标注, 而是径直在角焊缝毗邻处标记焊缝尺寸值K。
11、当处于连接长度范围里面的时候, 仅局部某些区段存在焊缝的情况下, 要依照图1-40进行标注。K的含义是角焊缝焊脚尺寸。
12、焊缝分布呈现不规则状态时, 于标注焊缝符号之际, 在焊缝的位置, 若要表示出可见焊缝, 就给其加上中实线, 要是表示不可见焊缝, 那就加上栅线。
13、两个相互进行焊接的焊件, 若是单面焊且带有双边不对称坡口焊缝的情况, 那么引出线的箭头会指向具有较大坡口的那个焊件。
14、用于表示环绕工作件周围的围焊缝的符号, 是用圆圈来呈现的, 它被画在引出线的转折之处, 与此同时, 还要对其焊角尺寸K进行标注。
15、当存在三个或是三个以上的进行相互焊接的焊件时, 其焊缝不可以当作双面焊缝去用来标注, 焊缝符号以及尺寸应当分别进行标注。
16、那些在施工现场被用于焊接的焊件, 其上面所存在的焊缝, 是需要去标注“现场焊缝”这样的符号的。而与此同时, 这个现场焊缝符号呈现为涂黑的三角形旗号模样, 它被绘制在引出线的转折之处。
17、相互进行焊接的两个焊件当中, 当仅仅只有一个焊件带有坡口的时候, 比如说带的是单面V形坡口, 那么引出线箭头所指向的便是带有坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
