基本坡口符号解读

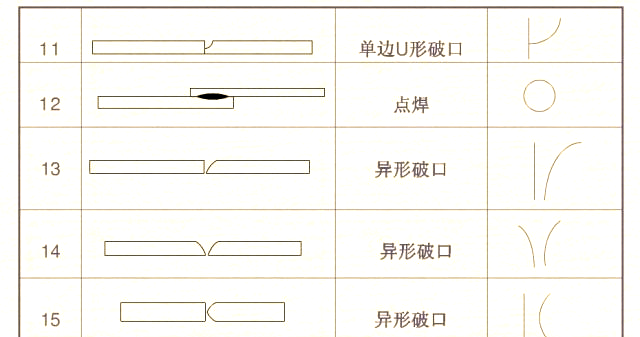

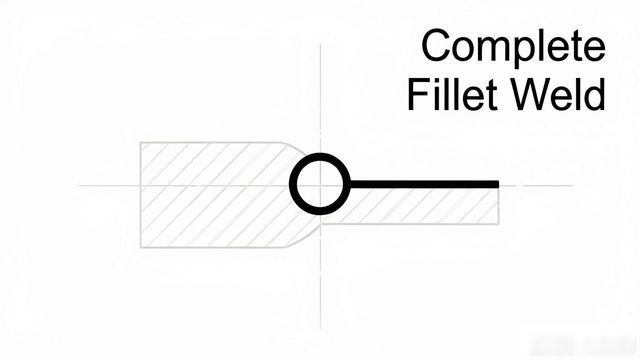

坡口角符号, 是焊接图里不能缺少的元素, 它象征着焊缝的预备状态及几何特性, 通过解读这些符号, 我们能够更明白地获知焊缝的形状、角度还有深度等方面信息, 为焊接工作给出精确的指引, 接下来, 我们会深入探究各种坡口角符号的含义以及。

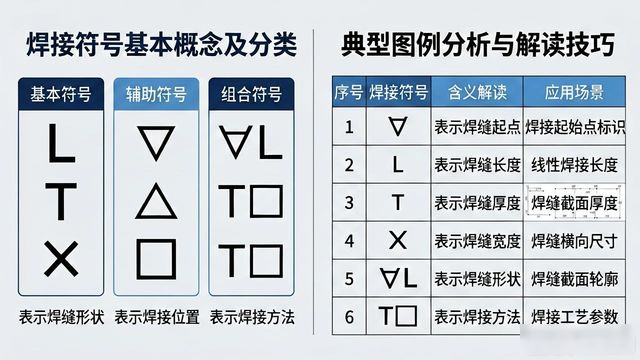

焊接图纸符号标注详解

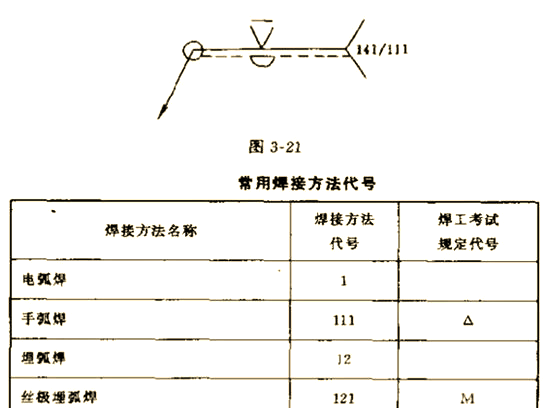

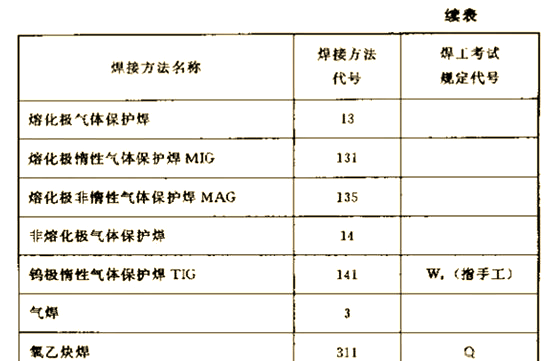

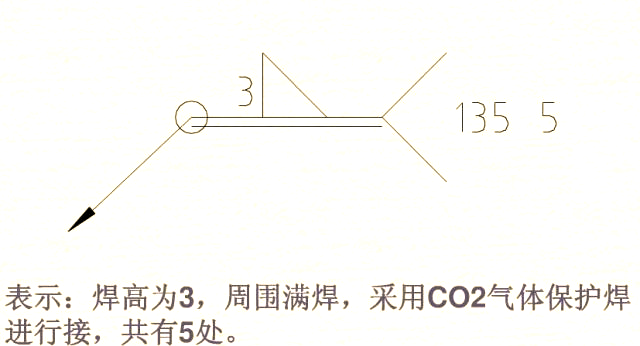

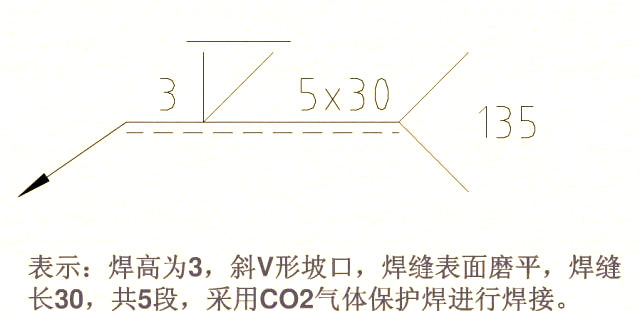

对于焊接结构图样而言, 其中焊接方法的表示是按国家标准 -85 来遵循的, 是采用阿拉伯数字予以标注的, 此标注通常是放置在指引线的尾部的。常用的焊接方法代号详细情况可见表 3-9。对于复合焊接方法, 是能够用“/”进行分隔的, 这里面左侧指代正面（或者盖面）的焊接工艺, 而右侧表示的是背面（或者打底）的焊接工艺。比如说, 要是 V 形焊缝先是采用钨极氢弧焊来进行打底, 接着用手工电弧焊进行盖面, 那么其标注方法就是 141/111。

另外, 焊缝符号跟焊接方法代号的综合标注示例就好比图3-21所呈现的那样。此图刻画了一个V形坡口对接焊缝的情形, 当中背面运用封底焊, 然而正面焊缝维持表面呈齐平状态。具体的焊接工艺是这样的: 打底焊挑选手工钨极氮弧焊, 而盖面焊以及封底焊都采用手工电弧焊。

钢结构焊接符号详解

坡口符号国家标准_焊接顺序符号_焊接符号解读

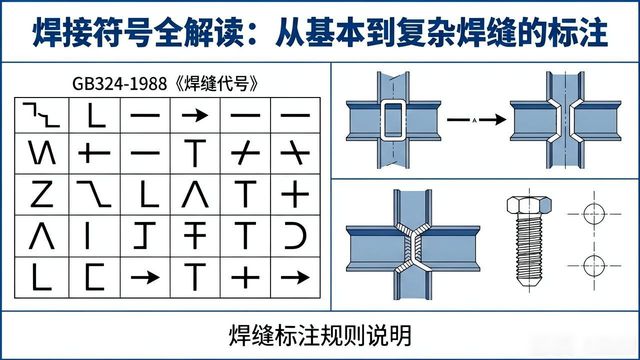

关乎钢结构所用焊接符号之描绘，同样依照国家标准GB324一1988《焊缝代号》。鉴于钢结构大规模用于建筑范畴, 所以在标记这些焊接符号之际, 时常会联合运用建筑符号、型钢符号、螺栓符号以及铆钉符号等。随后, 我们会深度探析钢结构焊缝符号的表示方式以及相关规定。

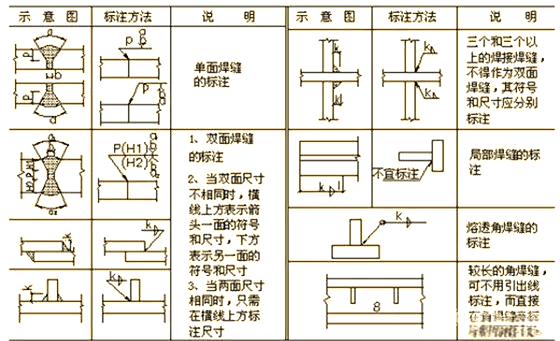

1、焊缝的引出线, 是由箭头以及两条基准线构成的, 其中一条呢, 是实线, 另外的一条, 是虚线, 并且这两条线, 都是细线。

2、基准线的虚线, 能够画在实际线的上侧地方, 也能够画在实际线的下侧地方, 一般情况下它是跟图样标题栏平行着的, 然而在特殊的情形状况下面它可以和图样标题栏垂直。

3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；要是在非箭头的那一侧, 那么就标注在虚线那边。

4、对于双面对称焊缝，基准线可省略虚线。

5、箭头线跟焊缝的位置没有特别的规定, 不过在标注单一个边有焊缝的时候, 它要求指向带有坡口那一侧的工件。

6、当基本符号、补充符号跟基准线相交或者相切的时候, 跟基准线重合的那些线段, 是以粗实线来表示的。

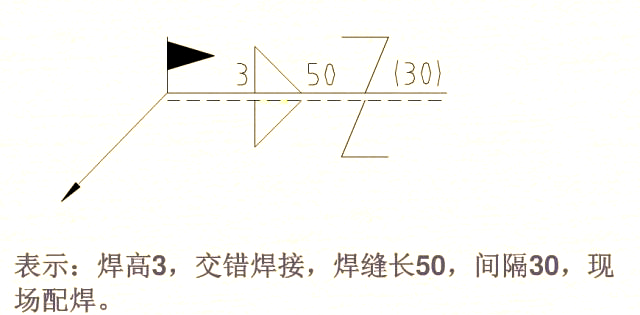

7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除去尾部符号）同样是粗实线, 尺寸数字一般也是粗实线, 然而尾部符号是细实线, 它主要用于标注焊接工艺、标注焊接方法。

8、于相同图形里, 当焊缝形式相同, 尺寸相同, 辅助要求也相同时, 仅须在一处标注焊缝符号以及尺寸, 并且加注“相同焊缝的符号”, 此符号是3/4圆弧, 绘制在引出线的转折之处。若是图形当中存在数种相同焊缝, 可以进行分类编号, 且标注在尾部符号内, 编号采用A,B,C之类的形式, 在同一类焊缝当中也能够选择一处来开展标注。
