对刚开始接触的人来讲, 碰到焊接图纸兴许就好似在读令人万分费解的天书。为促使人能更优地领会, 此文会详尽阐释各类焊接图纸符号。首先, 我们打算讲一讲基本坡口符号, 它可是焊接图纸里至关重要的元素之一。

焊接图纸符号标注详解

在焊接结构图样里, 焊接方法的表示依照国家标准 -85, 运用阿拉伯数字予以标注, 一般放置在于指引线的尾部。常用的焊接方法代号像表 3 – 9 所示那般。针对复杂的组合焊接方法, 可以用“/”来进行分隔, 左边代表正面（或者盖面）的焊接方式, 右侧表示背面（或者打底）的焊接方式。比如, V 形焊缝也许先借助钨极氢弧焊来进行打底, 之后用手工电弧焊来进行盖面, 其标注的方式是 141/111。

与此同时, 焊缝符号跟焊接方法代号的标注方式同样十分关键, 图3-21呈现出一个V形坡口对接焊缝的实例, 当中背面运用封底焊, 正面焊缝表面处于齐平状态。该焊缝的打底焊选用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。凭借这些详尽的标注, 读者能够更为清晰地领会焊接图纸里的每一处细节。

钢结构焊接符号详解

钢结构焊接符号得以绘制, 是遵循国家标准GB324一1988《焊缝代号》的。在建筑学科领域当中, 钢结构焊接符号常常会跟建筑符号、型钢符号、螺栓符号以及铆钉符号等一同出现。知晓钢结构焊缝符号的表示方法以及相关规定, 这对准确解读焊接图纸而言是非常重要的。

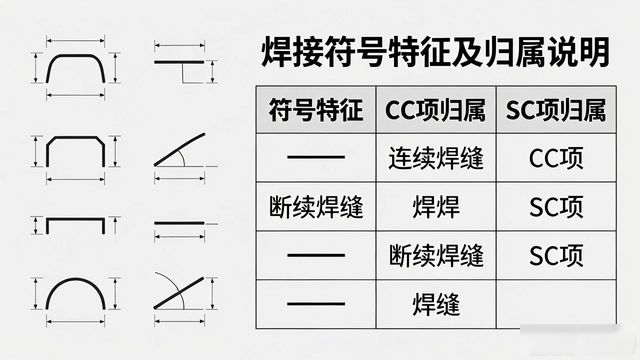

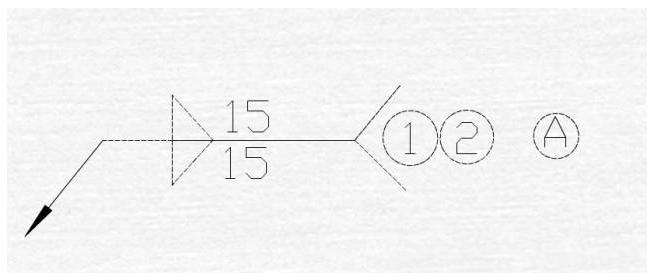

1、焊缝的引出线是由箭头加上两条基准线所构成的, 其中一条是实线, 而另一条是虚线, 并且这两条线都是细线类型的。

焊接图纸符号详解_焊接顺序符号_钢结构焊接符号国家标准

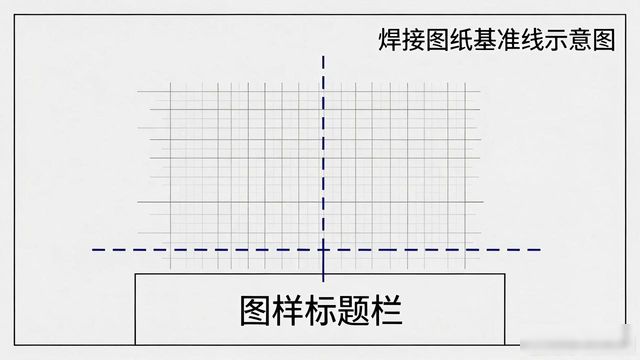

2、虚的基准线, 能够绘制于实线上方, 也能够绘制在实线下方, 一般来讲, 它应当跟图样标题栏维持平行状态, 只有在特别的情形之下, 才被准许垂直于标题栏。

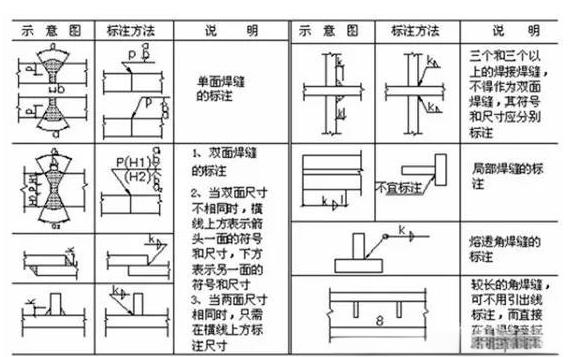

3、若焊缝处在接头箭头那一侧, 那么基本符号要标注在基准线实线一边；若焊缝位于接头并非箭头一侧的地方, 那么基本符号应标注在基准线虚线一侧那儿。

4、对于双面对称焊缝，基准线可省略虚线。

5、箭头线跟焊缝的相对位置没啥特别要求, 不过呢, 在标注单边形焊缝之际, 箭头线得指到带有坡口的那一侧工件上。

6、基本符号要与基准线相交或者相切, 补充符号也要与基准线相交或者相切, 要是与基准线重合了, 那线段用粗实线来表示。

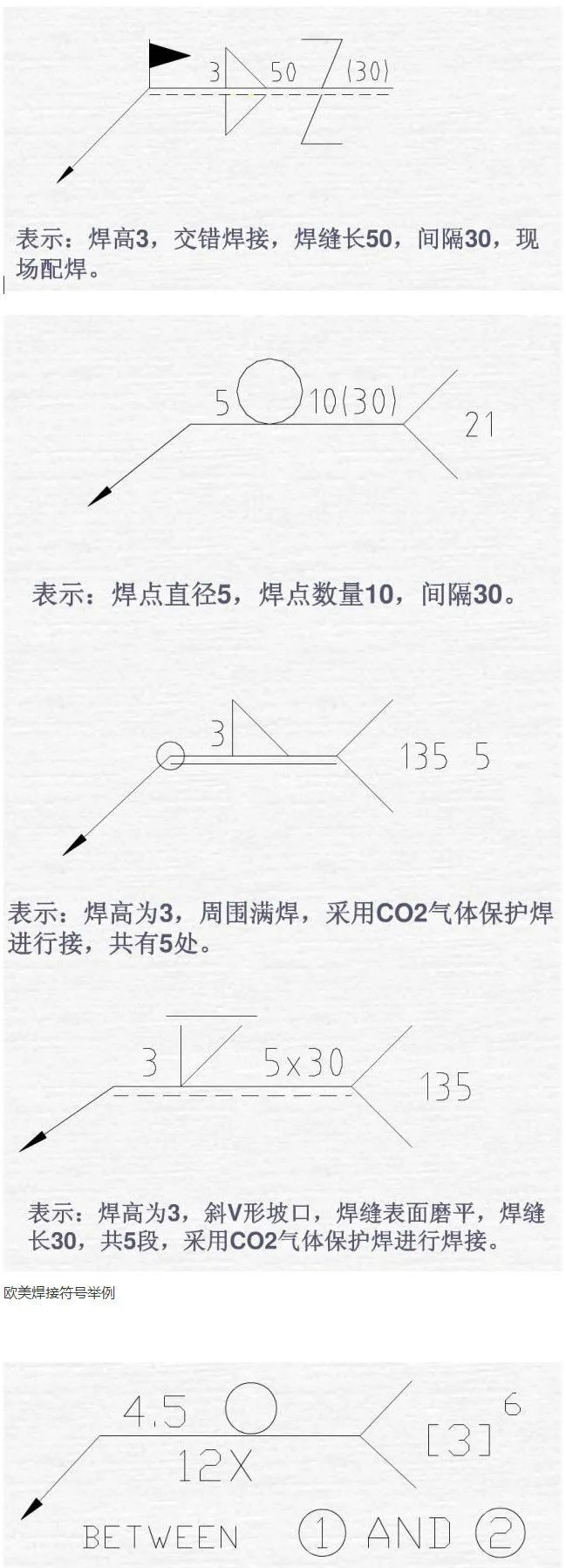

7、表示焊缝的基本符号、辅助符号以及补充符号（除尾部符号之外）, 皆是粗实线, 尺寸标注的数字通常情况下同样是粗实线, 然而尾部符号却是细实线。尾部符号主要是用于对焊接工艺以及方法等相关内容进行标注。

8、在相同的图形里头, 当焊缝的形式是一样的, 断面尺寸相等, 辅助要求也都相同的时候, 只需要在一处去标注焊缝的符号以及尺寸, 并且附加“相同焊缝的符号”, 这个符号是3/4圆弧, 把它绘制在引出线的转折的地方。要是图形当中存在数种相同的焊缝, 能够对焊缝进行分类编号, 然后标注在尾部符号的里面, 编号采用A、B、C等这样的字母顺序, 在同一类焊缝当中同样是可以选择一处来进行标注的。
