学焊接｜常用焊接代号大整合

常用焊接代号大整合

焊接位置代号1

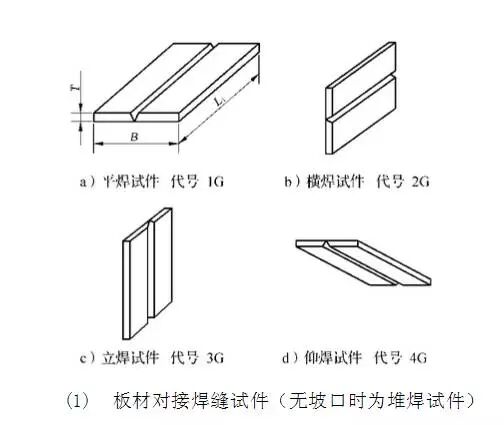

1、板材对接焊缝：

（1）平焊, 其代号为 1G ；横焊, 它的代号是 2G ；立焊, 代号为 3G ；仰焊, 该代号为 4G。

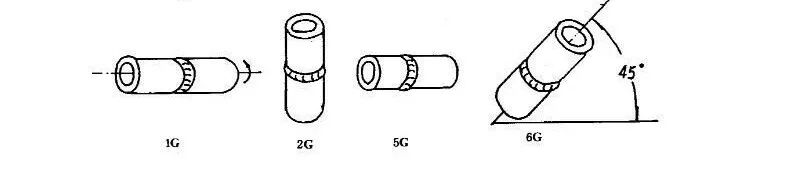

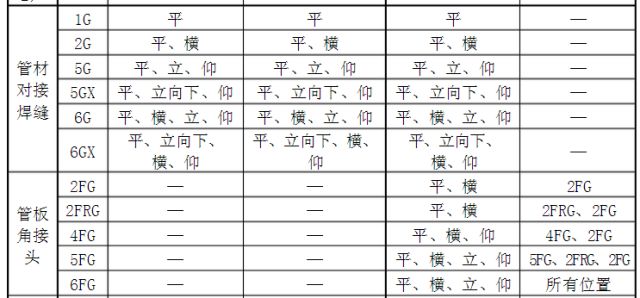

2、管材对接焊缝：

（1）可以进行水平方向之上的转动操作, 此情况下其代号是1G, 存在垂直方向的状况, 并且处于固定状态, 其代号为2, 有水平方向的固定情形, 相应代号是5G、5GX, 还有45度角度的固定情况, 其代号为6G、6GX。

3、管板角接头焊缝：

（1）呈水平方向进行转动, 其代号为2FRC；垂直状态予以固定开展平焊, 代号是2FG；处于垂直状态固定实施仰焊, 代号为4FG；保持水平状态进行固定, 代号为5FG；呈45度的角度予以固定, 代号是6FG。

4、螺柱焊：

（1）有着代号为1S的平焊, 代号为2S的横焊, 代号为4S的仰焊 , 依照AWS是有平焊F, 横焊H, 立焊V, 仰焊OH。

2焊接方法及其代号

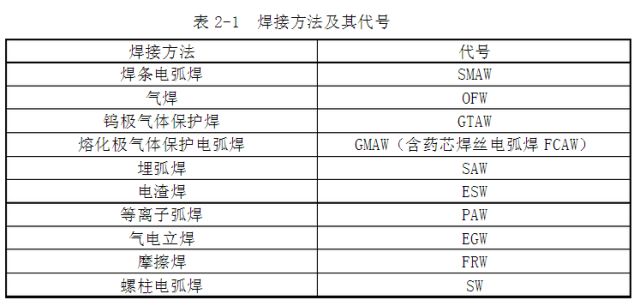

每一种焊接的方法, 都能够呈现出手工焊、机动焊、自动焊等这样的操作方式, 而其代号则是在表2-1当中。

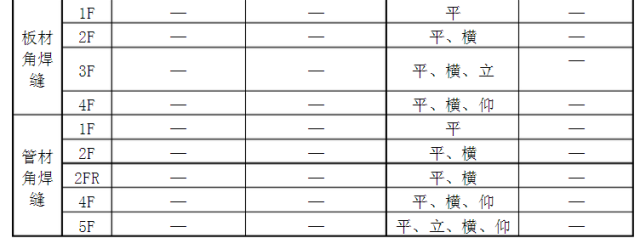

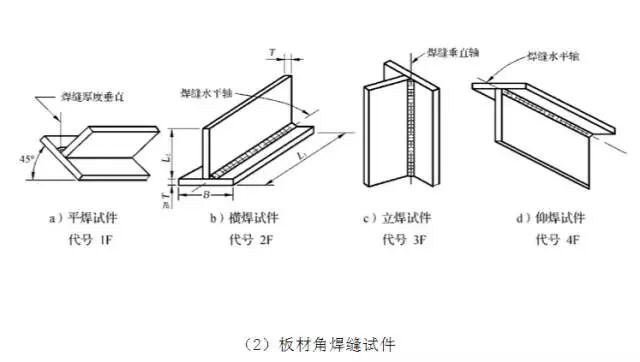

3试件形式、位置及其代号

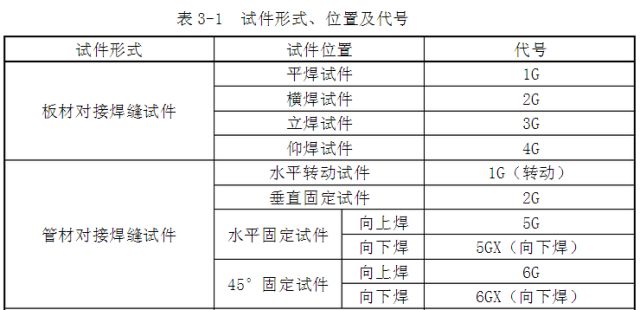

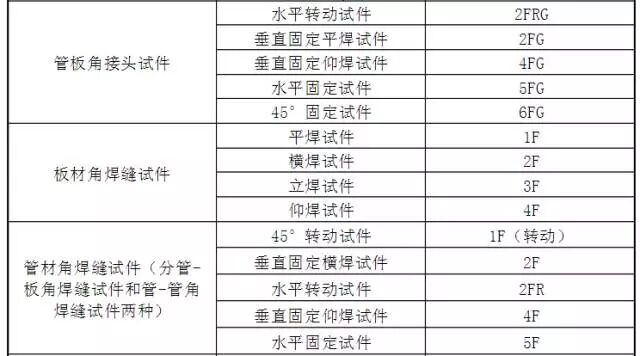

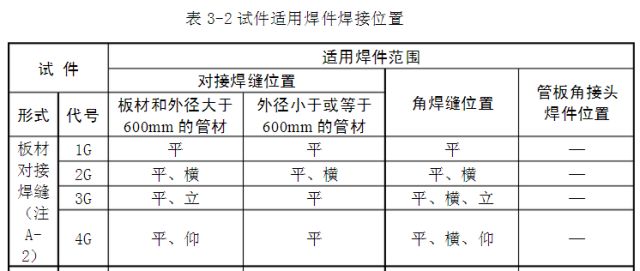

试件形式、位置及其代号见下表。试件位置基本决定了焊接位置。

4带衬垫和不带衬垫试件

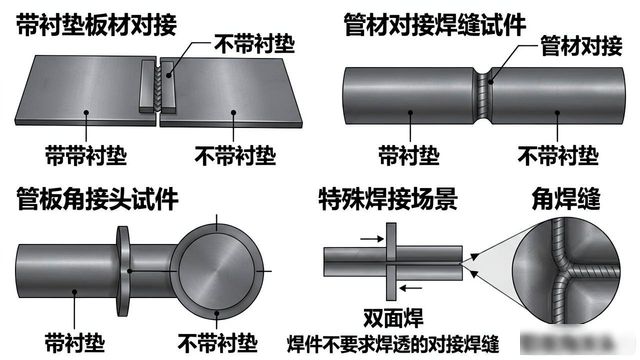

板材对接焊缝试件, 分为带衬垫和不带衬垫两种, 管材对接焊缝试件, 同样分为该两种,管板角接头试件, 亦是如此区分。试件的双面焊, 以及角焊缝, 焊件不要求焊透的对接焊缝, 还有管板角接头, 均被视为带衬垫。单面焊打底时, 要是采用惰性气体保护焊, 就不能认定为带衬垫。
