一份非常全的焊接图纸符号解析，有需要的赶紧收藏吧
基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样之上, 焊接方法能够依照国家标准 -85规定, 借助阿拉伯数字予以表示, 将其标注于指引线的尾部。常用的焊接方法代号呈现于表3-9所示。要是属组合焊接方法, 能够采用“/”进行区分, 在左侧表示的是正面(或者盖面)的焊接方法, 在右侧所表示的是背面(或者打底)焊接方法。举例来说那个像比如V形焊缝先是采用钨极氢弧焊来打第一层底, 之后再使用手工电弧焊来进行覆盖表面焊接, 那么就表示成141/111。

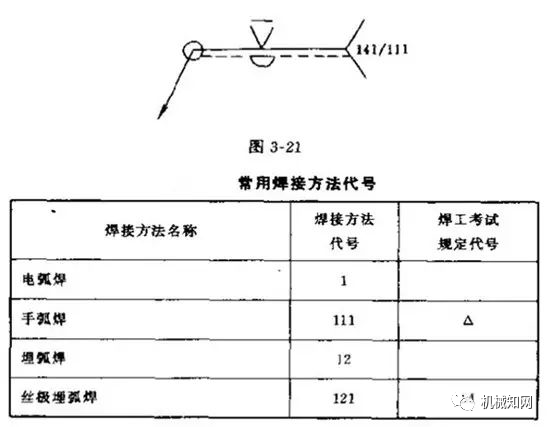

焊缝符号以及焊接方法代号标注的示例, 如图3 – 21所示。此图所呈现的是, V形坡口对接的焊缝 , 其背面进行封底焊 , 正面焊缝的表面处于齐平状态 , 焊接方法则是 , 打底焊采用手工钨极氮弧焊 , 盖面焊以及封底焊选用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接符号是按照GB324一1988《焊缝代号》进行绘制的, 对于钢结构而言, 它通常归属于建筑学科, 属于建筑行业范畴，所以在钢结构焊接符号的标注期间, 常常会伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号这般等等。
钢结构焊缝符号表示的方法及有关规定
1、由箭头与两条基准线构成的是焊缝的引出线, 一条是实线, 另一条是虚线, 它们的线型都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 这是一种情况 , 也能够画在基准线实线的下侧, 呈现另一种状况。基准线一般而言情况之下, 应当与图样的标题栏保持平行 , 不过呢, 仅仅是在特殊条件的状况之时, 才会与标题栏形成垂直。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号标注在基准线的实线那边, 要是焊缝处于接头的并非箭头那一侧, 那么基本符号标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常没有特别的要求；然而，在对单边形焊缝进行标注时, 箭头线需要指向那一侧带有坡口的工件的方向。
6、与基准线相交或者相切的基本符号、补充符号, 用粗实线表示与基准线重合的线段。
7、焊缝的基本符号是粗实线, 辅助符号同样定为粗实线, 补充符号（除尾部符号外）也均为粗实线, 尺寸数字依照原则同样属于粗实线, 而尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等方面的内容。
8、在同一个图形之上, 要是焊缝的形式、断面的尺寸以及辅助的要求全都相同, 那么能够只挑选一处给焊缝的符号还有尺寸做标注, 并且还要加注“相同焊缝的符号”, 那个相同焊缝的符号是3/4圆弧这一形状, 画在引出线的转折之处。
处于同一个图形之上, 存在数种一样的焊缝之时, 能够把焊缝予以分类编号；编号标注在尾部符号的里面；对于分类编号而言, 采用A、B、C……；在同一类焊缝当中, 可以挑选一处来标注代号。
9、应按图1-38的那种方式为熔透角焊缝标注符号, 熔透角焊缝其符号是涂黑的一个圆圈, 还画在引出线的转折之处。
10、若采用形状之中较长的角焊缝, 像是焊接实腹钢梁的翼缘焊缝这种, 那么可不运用引出线进行标注, 而是直接于角焊缝旁边标注焊缝尺寸值K。
11、发生连接长度范围内, 仅仅只是局部的区段存在焊缝的情况时, 依照图1-40做出标注。K是角焊缝焊脚尺寸。
12、焊缝分布呈现不规则状态时, 于标注焊缝符号之际, 在焊缝的位置, 添加中实线用以表明可见焊缝, 或者添加栅线用以表明不可见焊缝。
13、相互进行焊接的两个焊件, 当处于单面焊且带有双边不对称坡口焊缝这种情况时, 引出线的箭头会指向具有较大坡口的那个焊件。公众号@机械知网: 分享知识, 传播价值。
14、在围焊缝符号方面, 其作为环绕工作件周围使用的符号会借助圆圈予以表示, 该圆圈所画位置处于引出线的转折之处, 并且还会对其焊角尺寸K做出相应标注。
15、有三个或者超过三个的焊件彼此进行焊接时, 其焊缝不可以当作双面焊缝来标注, 焊缝符号以及尺寸应当各自进行标注。

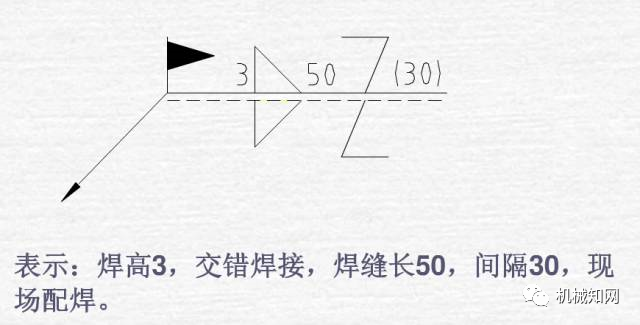

16、在施工现场开展焊接工作的焊件, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑呈三角形的旗号, 绘于引出线的转折之处。
17、在相互进行焊接的两个焊件里头, 当仅仅只有一个焊件带有坡口的时候, 比如说呈现单面V形这种情况, 引出线的箭头所指向的便是那个带有坡口的焊件。
举例

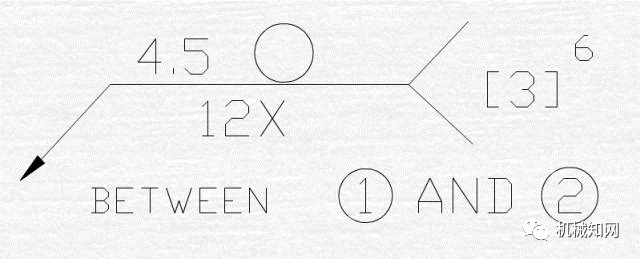

欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
