钢结构焊接符号含义大全

基本坡口符号

坡口符号

焊接图纸符号标注图解示例

焊接符号标注实例及方法

在焊接结构图样之上, 焊接方法能够依照国家标准 – 85 的规定, 借助阿拉伯效字予以表示, 将其标注于指引线的尾部之处。常用的焊接方法代号呈现于表 3 – 9 所示的情况之中。要是属于组合焊接方法, 能够采用“ / ”隔开, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）的焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊进行打底操作, 随后运用手工电弧焊进行盖面处理, 那么就表示为 141 / 111。

标注示例中显示的焊缝符号以及焊接方法代号, 可参照图3-21。此图呈现的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面呈现齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊则采用手工电弧焊。

焊接方式代号

焊接符号表示方法

钢结构焊接符号含义大全

依据GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构是属于建筑学科的, 是属于建筑行业的, 所以处于钢结构焊接符号标注中时常会伴随有建筑符号, 伴随着型钢符号, 还伴随着螺栓符号以及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定

1、焊缝的引出线构造有箭头, 还有两条基准线, 其中一条是实线, 另一条是虚线, 并且这两条线的线型都是细线, 是这样组成的。

2、基准线的虚线, 能够画在基准线实线的上侧。基准线的虚线, 也能够画在基准线实线的下侧。基准线, 一般应当与图样的标题栏平行。仅在特殊条件之下, 基准线才会与标题栏垂直。

3、要是焊缝处于接头当中箭头所指向的那一侧情形下, 这种状况时基本符号被标注于基准线的实线方面区域。假设当焊缝存在于接头部位箭头并未偏向的另一侧之时, 如此这般基本符号会被标记在基准线的虚线一侧位置。

4、当为双面对称焊缝时。基准线可不加虚线。

5、箭头线与焊缝相对所处于的位置, 通常并没有特别的要求。然而, 当对单边形焊缝进行标注的时候, 箭头线则需要朝向带有坡口那一侧的工件。

6、有基本符号, 还有补充符号, 它们与基准线相交, 或者相切, 存在与基准线重合的那些线段, 是用粗实线来表示的。

7、规定焊缝的基本符号, 以及辅助符号, 还要加上补充符号（尾部符号除外）, 统统选用粗实线标记, 本来尺寸数字照理应是粗实线描绘的。而尾部符号却是细实线, 尾部符号主要用于标注焊接工艺、方法等方面的内容。

8、焊缝形式、断面尺寸以及辅助要求都相同, 且是在同一图形之上, 这种情况下, 可只选一处去标注焊缝的符号与尺寸, 还要加注“相同焊缝的符号”, 相同焊缝符号居然是3/4圆弧组成的, 它画在引出线的转折之处。

针对同一图形, 当存在数种相同焊缝时, 能够将其加以分类编号, 之后标注于尾部符号内, 而且分类编号会采用A、B、C等形式, 并且在同一类焊缝里可以选一处来标注代号。

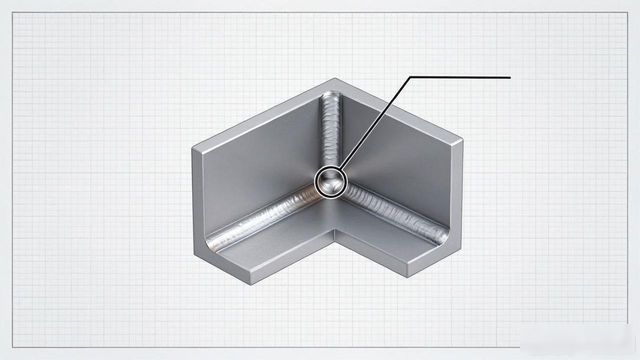

9、对于熔透角焊缝的符号, 其标注方式应当按照图1-38的那种方式, 熔透角焊缝的符号是涂黑的圆圈, 这个涂黑的圆圈要画在引出线的转折之处。

10、关于形中较长的角焊缝其中像是焊接实腹钢梁的翼缘焊缝这种情况, 是可以不用引出线进行标注的, 而是能够直接在角焊缝的旁边对角焊缝尺寸值K予以标注。

11、当处于连接长度范围以内, 仅仅只是局部的区段存在焊缝的情况下, 要依据图1-40来进行标注, K指的是角焊缝焊脚的尺寸。

12、要是焊缝分布呈现没规则的状况, 在给焊缝符号做标注的同期, 需要在焊缝的地方加上中实线用来表示是能够看见的焊缝, 或者加上栅线用来表示是看不见的焊缝。

13、对于相互焊接的两个焊件, 若其是单面焊且带有双边不对称坡口焊缝 , 那么此时其引出线箭头要指向较大坡口的那个焊件。

14、用来表示环绕工作件周围的圆形围焊缝符号, 于引出线转折的地方绘制, 且要对其焊角尺寸K加以标注。

15、焊件数量为三个或者超过三个之际, 在此相互进行焊接的情况下, 其焊缝是不可以当作双面焊缝来予以标注的, 焊缝符号以及尺寸这二者应当各自单独进行标注。

16、焊件在施工现场进行焊接时, 其焊缝那, 是需要标注“现场焊缝”符号的。现场焊缝符号, 它是涂黑的三角形旗号, 绘于引出线的转折之处。

17、相互进行焊接的两个焊件里头, 假定只有一个焊件带有坡口情况（好比单面V形这种）, 那么引出线箭头所指之处乃是带有坡口的那个焊件。

举例

欧美焊接符号举例

4.5——表示焊点直径

【3】——根据图示说明，表示此项为CC项或者SC项

6——-表示此处为第六CC项或者SC项

①AND②——表示①件和②件俩点之间的焊点

12X——表示俩点之间的焊点个数为12个

日本焊接符号举例

A——根据图示，表示关键或重要特性
