基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定借由阿拉伯数字予以表示, 标注于指引线的尾部之处。要是属于组合焊接方法, 能够用“/”加以分开, 左侧所表示的是正面（或者盖面）的焊接方法, 右侧所表示的是背面（或者打底）焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊进行打底, 随后用手工电弧焊进行盖面, 那么便表示为 141/111。
焊缝符号以及焊接方法代号标注的示例, 可见图3 – 21, 此图展现的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面处于齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。

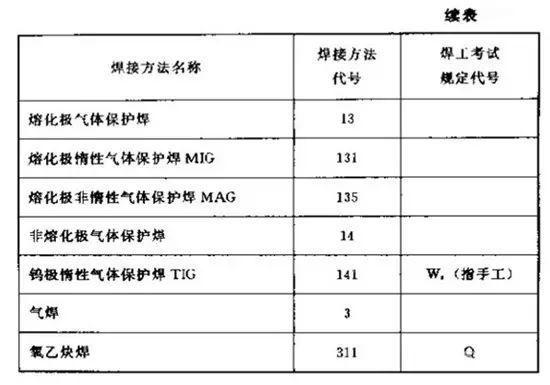

焊接方式代号
焊接符号表示方法

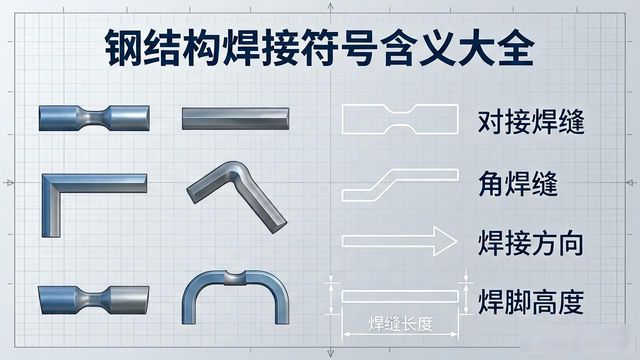

钢结构焊接符号含义大全
钢结构焊接符号是依照GB324一1988《焊缝代号》来进行绘制的, 钢结构通常归属于建筑学科, 是属于建筑行业领域的, 所以说在针对钢结构焊接符号的标注过程当中常常会伴随出现建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、组成焊缝引出线的, 是箭头以及两条基准线, 其中一条基准线是实线, 另一条基准线是虚线, 它俩的线型都是细线。
2、首先, 基准线的虚线存在这样的情况, 它能够被画在基准线实线的上侧, 同时, 它也能够被画在基准线实线的下侧。然后, 基准线一般的状态是应当与图样的标题栏保持平行, 只是, 仅仅在特殊条件之下, 它才会与标题栏呈现垂直状态。
3、倘若焊缝处于接头那个箭头所指的一侧, 那么基本符号会标注在基准线的实线那一侧；要是焊缝处于接头的并非来自箭头所指的那一侧, 那么基本符号会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常没有特别的要求, 然而, 在对单边形焊缝进行标注时, 箭头线需要指向带有坡口那一侧的工件。
6、由基本符号、补充符号所构成的图形, 与基准线相交, 其交点处呈现相切状态, 且出现与基准线重合的线段, 此线段以粗实线予以表示。
7、焊缝的基本符号, 是粗实线, 辅助符号, 同样是粗实线, 补充符号, 除尾部符号外, 都是粗实线, 尺寸数字, 原则上也是粗实线, 尾部符号, 是细实线, 尾部符号, 主要起标注焊接工艺、方法等内容的作用。
8、在同一张图形里头, 要是焊缝的形式、断面的尺寸以及辅助的要求全都一样, 那么就能够只挑选一处去标注焊缝的符号还有尺寸。并且要附加标注上“相同焊缝的符号”, 这个相同焊缝符号是3/4圆弧, 它画在引出线转折的那个地方。
当处于同一图形之上时, 若存在数种一样的焊缝, 那么能够把焊缝进行分类编号, 将其标注于尾部符号之内, 分类编号会采用A、B、C等, 在同一类焊缝当中, 可以选择一处进行代号的标注。

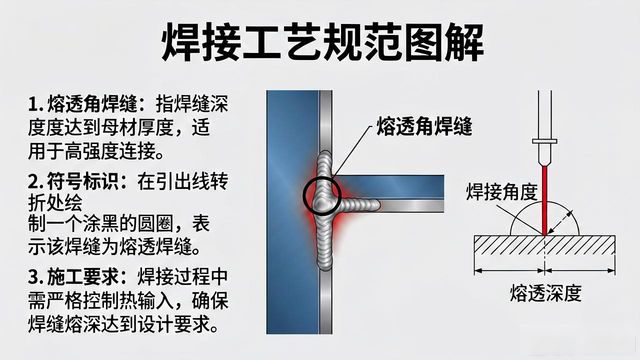

9、熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。
10、利用那种形状方面其中较长的角焊缝, 像是焊接实腹钢梁的翼缘处的焊缝, 能够不采用引出线去进行标注, 而是直接在角焊缝的旁边去标注焊缝尺寸的值K。
11、当处于连接长度范围里面, 仅仅只是局部的区段存在焊缝之时, 依照图1-40来进行标注。K是角焊缝焊脚尺寸。
12、若焊缝分布呈现不规则的状况, 那么在对焊缝符号进行标注之际, 于焊缝那里添加中实线用来表明可见的焊缝, 抑或是添加栅线用来表明不可见的焊缝。
13、将两个相互进行焊接的焊件考虑进来, 当此焊接情况属于单面焊且带有双边不对称坡口焊缝的时候, 引出线的箭头所指向的是具有较大坡口的那个焊件。
14、在工作件周围进行环绕连接的围焊缝, 其表示符号是用圆圈来呈现的, 这个圆圈要画在引出线出现转折的那个位置上, 同时还要对其焊角尺寸K作出标注。
15、当存在三个或者超过三个数量的焊件彼此进行焊接时, 其焊缝是不可以当作双面焊缝来进行标注的, 焊缝符号务必分别标注, 尺寸同样也要分别标注。
16、焊件在施工现场进行焊接, 其焊缝要标注为“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 绘于引出线的转折之处。
17、两个相互焊接的焊件, 其中只有一个焊件带有坡口, 比如说呈现单面V形这种情况, 此时引出线箭头所指向的便是那个带坡口的焊件。
举例
欧美焊接符号举例
4.5表示焊点直径

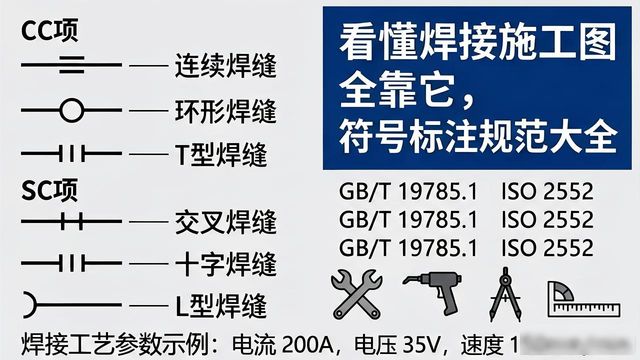

【3】根据图示说明，表示此项为CC项或者SC项
6表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X表示俩点之间的焊点个数为12个
日本焊接符号举例
A根据图示，表示关键或重要特性
