在面向初学者的情形之下, 当面对焊接图纸时, 可能会恰似读那无字天书一般。为了起到协助大家达成更好理解的目的, 于此文中会针对各类焊接图纸符号予以翔实解读。在此首要, 咱们将阐释基本坡口符号, 它可是焊接图纸里关键元素当中的一个标点符号。

焊接图纸符号标注详解

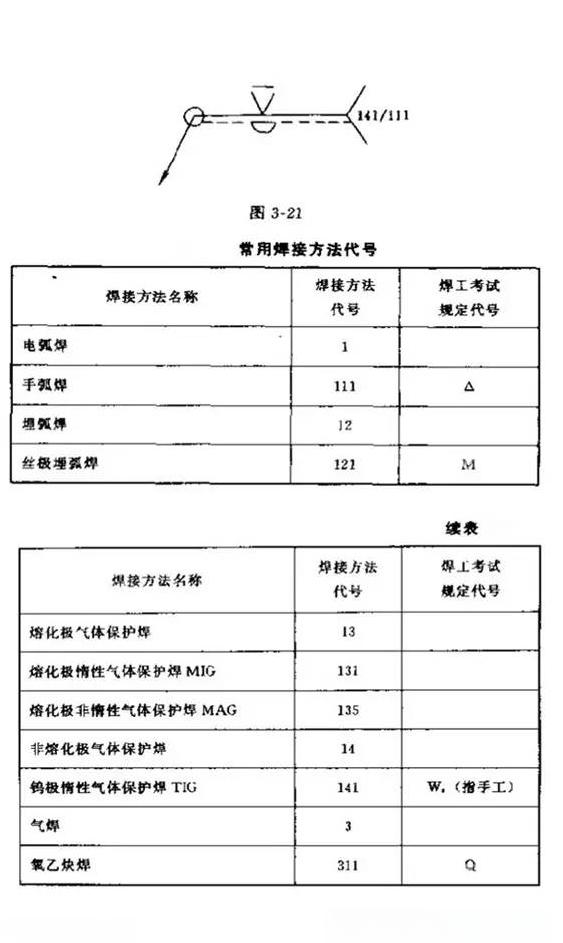

在焊接结构图样当中, 焊接方法的表示依照国家标准 -85, 运用阿拉伯数字予以标注, 一般放置在指引线的尾部。常用的焊接方法代号如表 3-9 所示, 对于复杂的组合焊接方法, 能够用“/”来分隔, 左侧代表正面（或者盖皮那部分哟）的焊接方式, 并且它的右侧表示背面（或者打底那部分啦）的焊接方式。比如, V 形焊缝可能一开始采用钨极氢弧焊去打底, 之后用手工电弧焊来完成盖面, 它的标注形式为 141/111。

除了这些之外, 那个焊缝符号跟焊接方法代号的标注方式也是特别关键重要的。有一张图它是图3 – 21, 这张图展示出了一个呈现V形坡口的对接的这样一种焊缝的示例。在这个示例里面, 它背面的焊接方式是采用封底焊的。而正面的焊缝, 它呈现出的状态是表面齐平的。关于这个焊缝, 它打底焊所选用的焊接方式是手工钨极氮弧焊。然而盖面焊以及封底焊, 这两者全部都是采用手工电弧焊的。借助于像这样一些十分详细的标注, 读者们才能够更加清楚明白清晰地去理解焊接图纸当中的每一个具体的细节。

钢结构焊接符号详解

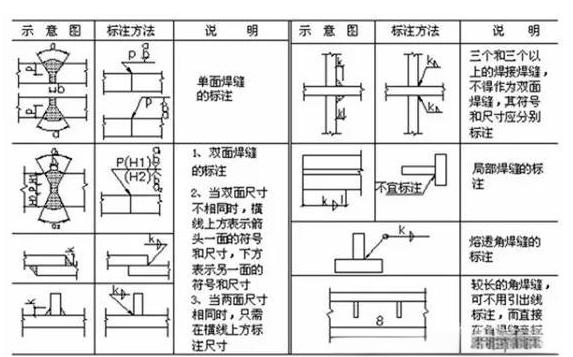

GB324 一 1988《焊缝代号》规定钢结构焊接符号绘制遵循此标准 , 建筑学科领域里，钢结构焊接符号常伴随建筑符号、型钢符号、螺栓符号以及铆钉符号等一同出现 , 准确解读焊接图纸关键在于了解钢结构焊缝符号表示方法和相关规定。

1、构成焊缝引出线的是箭头以及两条基准线, 一条基准线属于实线类别, 另一条基准线乃是虚线类别, 它们都归为细线类型。

焊接图纸符号详解_钢结构焊接符号国家标准_识别焊接符号

2、基准线的虚线, 其绘制位置, 能在实线的上方, 也能在实线的下方, 一般来讲, 它应当和图样的标题栏保持平行, 只有在特殊情形情况下才容许垂直于标题栏。

3、那么，存在这样一种情况, 要是焊缝处在接头呈现出的箭头那一侧, 此时基本符号就应当被标注在基准线所具有的实线那一侧；而要是焊缝处于接头并非箭头的那一侧, 这种状况下基本符号就应该被标注在基准线的虚线侧。

4、对于双面对称焊缝，基准线可省略虚线。

5、箭头线和焊缝的相对位置没有特别的要求, 然而在进行单一形状焊缝标注的时候, 箭头线一定要指向有着坡口的那一侧工件。

6、基本符号必须跟基准线相交或者相切补充符号也是如此, 要是与基准线重合了, 那么线段会被表示成粗实线。

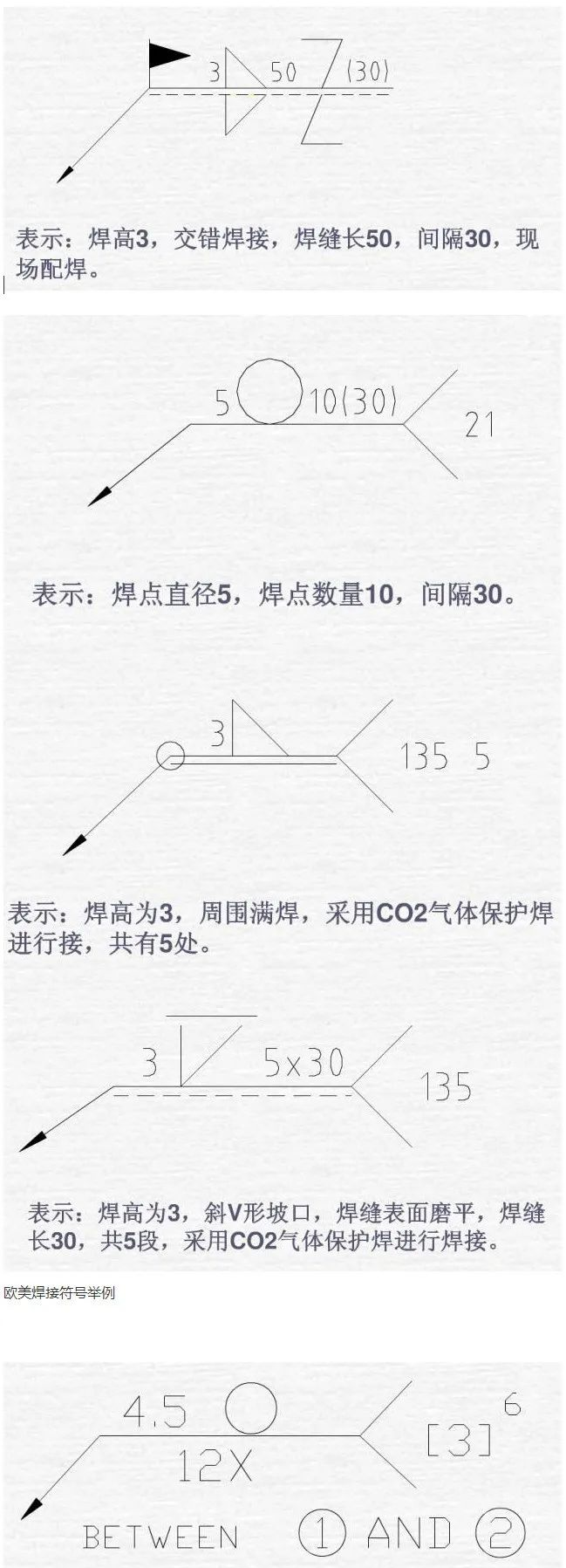

7、粗实线包含焊缝的基本符号、辅助符号以及补充符号（除尾部符号除外）, 尺寸数字一般同样是粗实线, 细实线是尾部符号。标注焊接工艺和方法等相关内容主要依靠尾部符号。

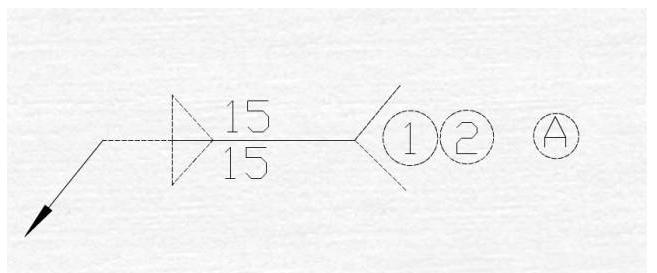

8、在相同的图形里头, 当焊缝的形式、断面的尺寸以及辅助的要求各项都相同的时候, 只需要在一处标注焊缝的符号和尺寸, 并且附加“相同焊缝的符号”, 这个符号是3/4圆弧, 绘制在引出线的转折之处。要是图形当中有几种相同的焊缝, 能够对焊缝进行分类编号, 标注在尾部符号当中, 编号采用A、B、C等字母依序排列, 在同一类焊缝里面同样能够挑选一处进行标注。
