焊接符号大全（焊工符号图文详解）

首先宋老师来介绍一下什么是焊接符号：

作为我国规定的焊接简单快速的让焊接师傅跟跟焊接工艺的对接方法, 焊接符号国家标准为GB324, 它是一种工程语言, 能在图纸上简单、明了地说明焊缝的形状、几何尺寸以及焊接方法。

焊接符号的意思及作用：

焊缝的基本形式以及尺寸, 是通过技术制图方法在图样上呈现的, 而焊接符号是以一些特定符号来表现这种呈现内容的方式, 它还能够展现出。

(1)所焊焊缝的位置。

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊缝形式及坡口尺寸在图纸上是怎样表示的

焊缝的形式以及坡口的尺寸, 于图纸之上, 通常会运用技术制图的方式来予以表示。为了能够将焊缝在图样方面的表示方法进行简化, 当下采用符合国家标准规定的焊缝符号以及坡口尺寸的表示方法。

焊接符号组成结构

焊接符号通常是由基本符号以及指引线构成, 在必要的情况下还能够添加辅助符号, 还有补充符号以及焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的

焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些

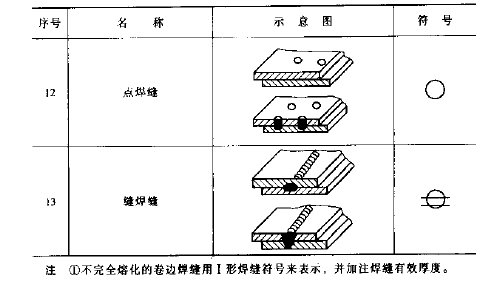

焊缝基本符号、是用来表示焊缝截面形状之符号, 其采用、看起来近似于焊缝横剖面形状的符号、来予以表示。在GB324 – 1988里、明确规定了、有关于13种焊缝形式的符号, 具体内容、可见表2 – 2。

点击下载焊接符号说明大全（excel表格详细讲解）

焊接加工符号的国家标准有哪些

焊接符号的国家标准主要有两个:

(1) GB324一2008《焊缝代号》。

(2) GB985, 该标准名为1988年的那版《手工电弧焊焊接接头的基本形式与尺寸》。

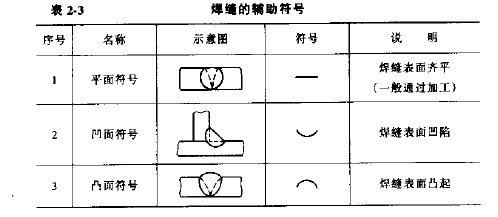

表示焊缝的辅助符号有哪些

用来表示焊缝表面形状特征的辅助符号, 表现于表2-3之中。倘若不用确切地对焊缝的表面形状予以说明, 那么辅助符号则可不被使用。

表示焊缝的补充符号有哪些

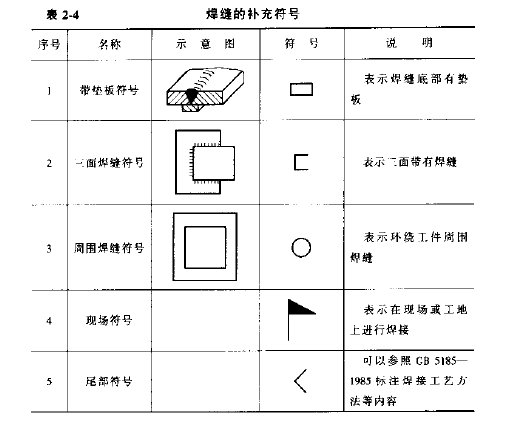

表2-4中所示的补充符号, 乃是为了对焊缝的某些特征予以补充说明而采用的符号。

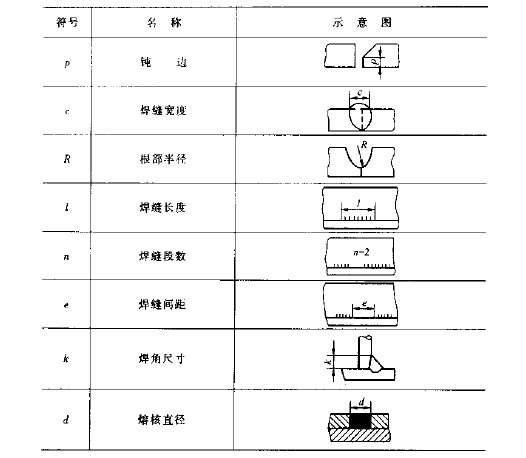

表示焊缝的尺寸符号有哪些

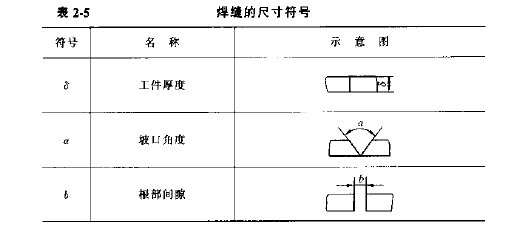

焊缝的尺寸符号见表2-5。

焊接符号标注中的指引线

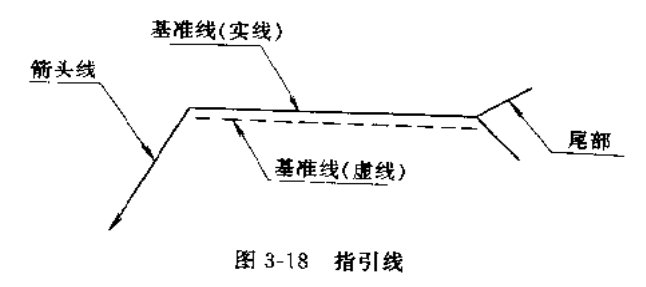

表示指引焊缝位置的符号是指引线, 它由带箭头的指引线以及两条基准线组成, 其中一条是实线, 另一条是虚线, 指引线指向有关焊缝处, 基准线通常应为水平线, 焊缝符号及尺寸标注在基准线上, 必要的时候基准线末端加一尾部, 用来作其它说明, 比如焊接方法等, 就像图3-18所展示的那样。

焊接符号标注方法

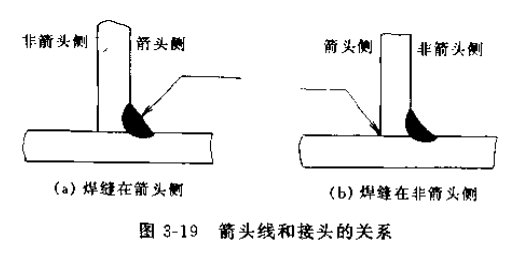

应由上述基本符号、辅助符号、补充符号, 以及指引线、一些尺寸符号和数据等构成完整的焊缝表示方法。标注箭头线时, 存在指向焊缝与不指向焊缝这两种情况, 如图3-19所示。

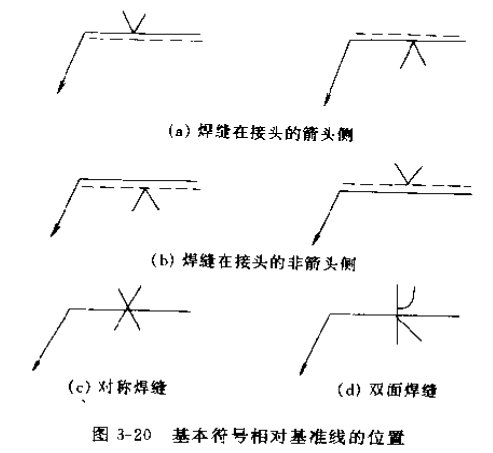

焊接时, 基准线的虚线位置, 能处于基准线实线上方或者下方, 若焊缝位于接头的箭头那一侧, 基本符号标在基准线实线一侧, 要是焊缝处于接头的非箭头侧面, 基本符号则标在基准线的虚线一侧。对于对称焊缝或者双面焊缝进行标注, 无需添加虚线, 情况如图3-20所示。

焊缝尺寸符号及数据的标注原则如下：

1.于基本特号之左侧进行标注, 所标注内容为, 钝边高度为p, 坡口高度是H, 焊角高度为K, 焊缝余高为h, 熔透深度为s, 根部半径为R, 焊缝宽度为C, 焊角直径为d。

2.于基本符号的右侧位置进行标注, 标注内容为: 焊缝的长度是l , 焊缝的间隙为e , 相同焊缝的数量是n。

3。在基本特号上边标注：坡口角度a，根部间隙b。

焊接符号标注实例及方法

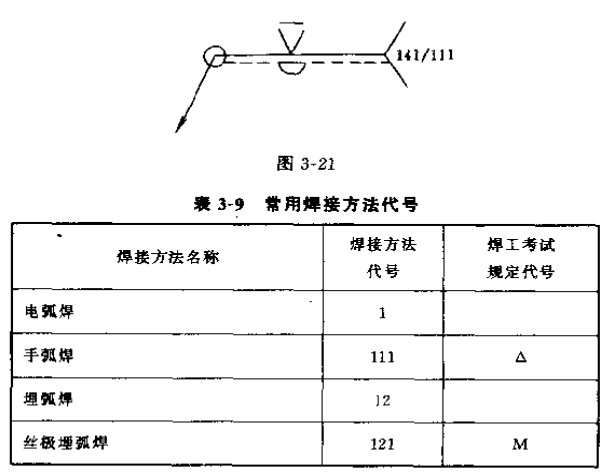

焊接结构图样之上, 焊接方法依照国家标准 -85具体规定选用阿拉伯数字予以表示, 标注于指引线的尾部位置。常用焊接方法代号呈现于表3-9这一所示情况。要是属于组合焊接方法, 能够借助“/”进行分开处理, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）的焊接方法。举例来说, V形焊缝先是采用钨极氢弧焊进行打底操作, 后续运用手工电弧焊进行盖面处理, 那么表示为141/111。

标注示例所展示出的焊缝符号以及焊接方法代号, 可见到图3-21。此图呈现的是V形坡口对接焊缝, 其背面实施封底焊, 正面焊缝的表面处于齐平状态, 焊接方法方面, 打底焊运用手工钨极氮弧焊, 盖面焊与封底焊采用手工电弧焊。

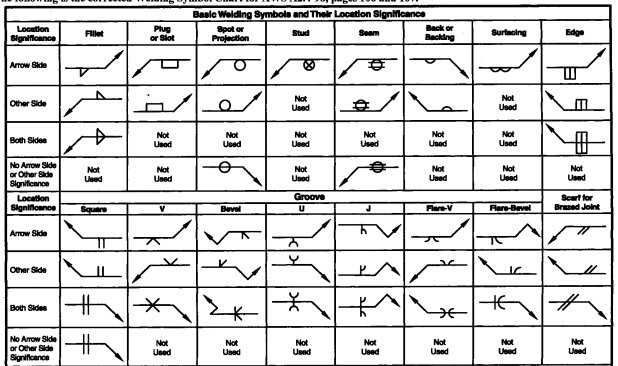

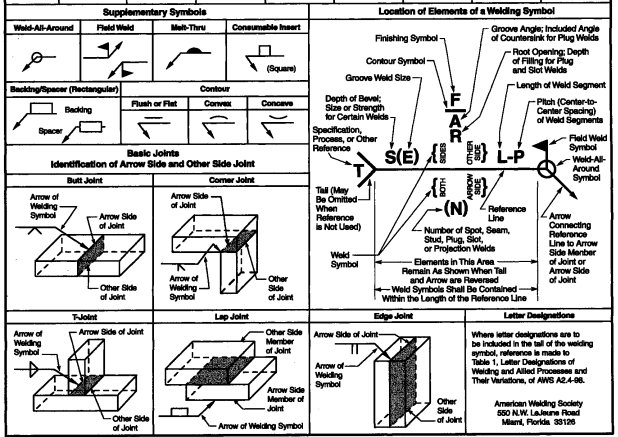

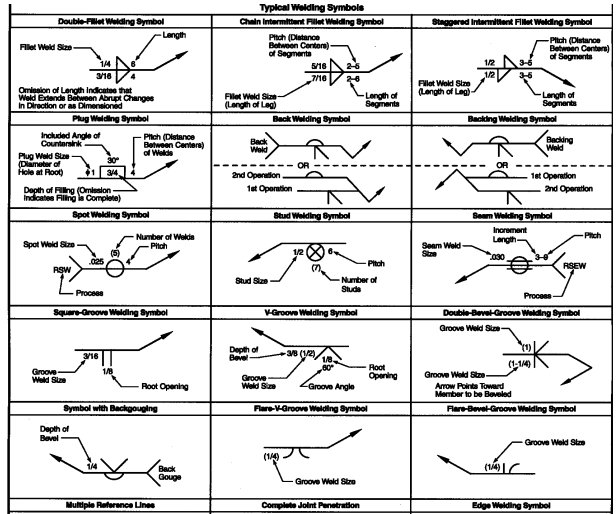

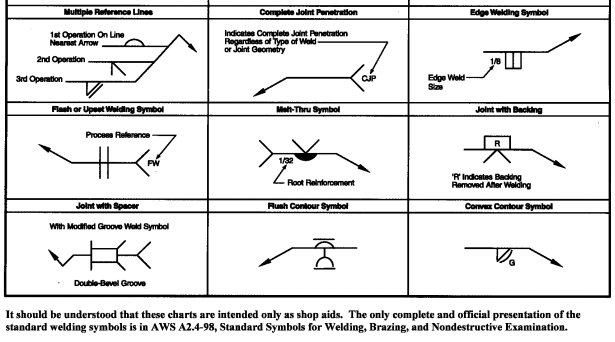

详解aws焊接符号

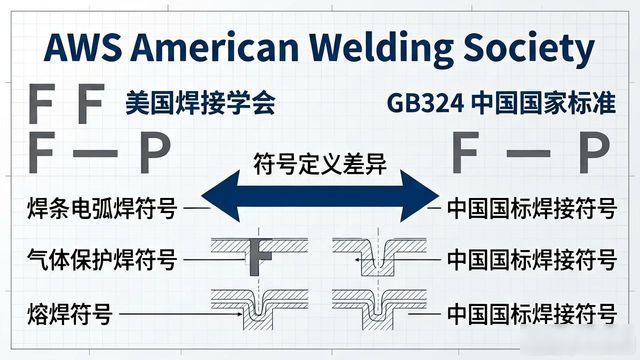

AWS其英文全称为美国焊接学会, 也就是美国焊接学会。AWS焊接符号标准在世界各地被广泛应用, 由于AWS焊接符号标准跟中国的焊接符号标准（GB324）存在差异, 对那些经常接触国外图纸的朋友而言掌握AWS焊接符号标准是很有必要的。

AWS和中国标准一致, AWS焊接符号含有基准线、箭头线这些基本部分, 还有辅助一些符号, 焊接符号表示方法大体一样。比如, 角焊缝中国标准和AWS标准都用三角符号表示。然而, 焊接符号在基准线所处位置在两种标准里表示意思相反。所以应用AWS标准要用原文参考, 不能按国标意思理解。

钢结构焊接符号含义大全

钢结构焊接符号是依照GB324一1988《焊缝代号》去绘制, 钢结构通常归属于建筑学科, 属于建筑行业, 所以在对钢结构焊接符号进行标注时会经常有建筑符号、型钢符号及螺栓符号、铆钉符号等相伴出现。

钢结构焊缝符号表示的方法及有关规定：

1、焊缝的引出线, 是通过箭头以及两条基准线构造而成的, 当中一条呈现为实线, 另外一条呈现为虚线, 并且线型全部都是细线, 这情形如图1-33所示。

2、基准线的虚线, 能够画在基准线实线的上面一侧, 也能够画在下面一侧, 基准线一般而言应该跟图样的标题栏保持平行, 只是在不一般的条件之下才跟标题栏呈垂直状态。

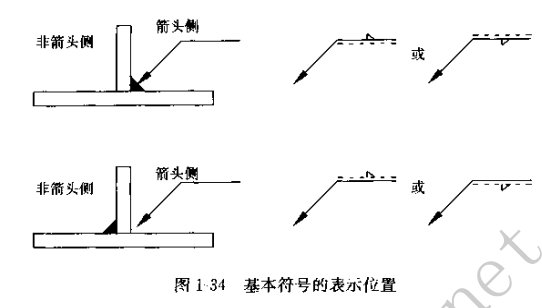

3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那边, 就如同图1 – 34所示。

4、当为双面对称焊缝时。基准线可不加虚线，如图1-35。

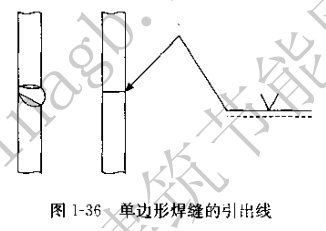

5、箭头状的线条, 相对焊缝所处的位置, 一般而言并无特别的要求, 然而在对单边形焊缝进行标注的时候, 箭头形状的线条需要指向的是带有坡口那一侧的工件, 就如同图1 – 36所呈现的那样。

6、基本符号, 和补充符号, 同基准线相交或者相切, 那些与基准线重合的线段, 得以粗实线来表示。

7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线, 尺寸数字原则上同样是粗实线, 尾部符号是细实线, 尾部符号主要用来标注焊接工艺、方法等内容。

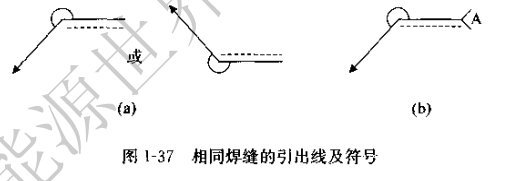

8、于同一图形之上, 当焊缝形式、断面尺寸以及辅助要求皆相同之际, 能够仅选取一处标注焊缝的符号与尺寸, 随即加注“相同焊缝的符号”, 且相同焊缝符号是3/4圆弧, 绘制于引出线的转折之处。如同图1-37(a)所示。 )。

处于同样的图形之上, 如果出现有数种彼此相同的焊缝情形之时, 能够把焊缝进行分类并给予编号, 将其标注于尾部符号以内, 分类编号运用A、B、C等, 在同一类的焊缝当中可以挑选一处来标注代号, 就如同右图1 – 37(b)这般。

9、熔透角焊缝的符号, 其标注方式应按照图1-38那种样式来进行, 熔透角焊缝的符号, 它是呈现为涂黑的圆圈这种形态, 并且画在引出线的转折之处。

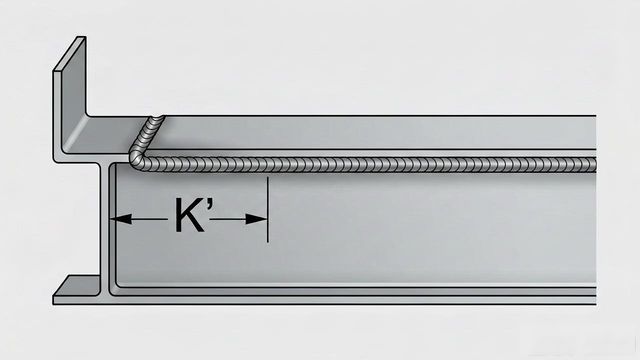

10、具有形中比较长的焊角缝, 像那种针对焊接实腹钢梁的翼缘处进行焊接所形成的焊缝, 能够不借助引出线来进行标注, 而是直接于该角钢焊缝邻近区域标注焊缝尺寸数值K, 就如同图1-39所呈现的那样。

11、当在连接长度范围之内, 只为局部的区段存在焊缝之际, 依照图1-40去进行标注。而K是角焊缝焊脚尺寸。

12、将标有焊缝符号时, 焊缝分布呈现不规则的状况。此时, 针对可见焊缝, 于焊缝处添加中实线；针对不可见焊缝, 在焊缝处添加栅线。其标注方式如同图1-41所示的那般。

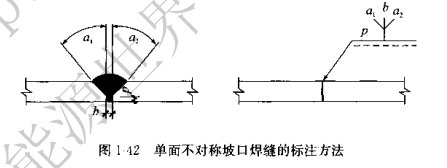

13、在相互进行焊接的两个焊件之中, 要是处于单面焊且带有两个边不对称坡口焊缝的这种情况时, 引出线的箭头, 是指向那个具有较大坡口的那个焊件的, 就如同图1 – 42所呈现的那样。

14、用来表示环绕工作件周围的围焊缝的符号, 是用圆圈来呈现的, 需画在引出线的转折之处, 且要标注出其焊角尺寸K, 具体如图1-43所示。

15、三个焊件相互焊接, 或者三个以上的焊件相互焊接时, 其焊缝不可以作为双面焊缝来标注, 焊缝符号得分别标注, 尺寸也得分别标注, 就如图 1-44 所示。

16、就在施工现场开展焊接操作时的众多焊件而言的, 其那些焊缝呀, 是需要去标注“现场焊缝”这样的符号的。而现场焊缝符号呈现为涂黑状态下的三角形旗号那般模样, 它则被绘制在引出线的那转折地方, 就像展示在图1-45里的那样。

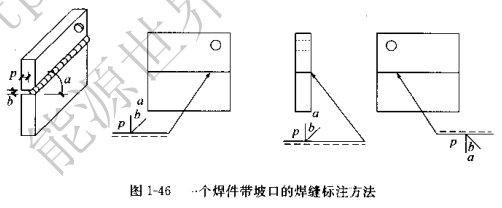

17、两个相互焊接的焊件之中, 若仅有一个焊件带有坡口（例如单面V形）, 那么引出线箭头所指向的便是带有坡口的那个焊件, 情形如图1-46所示。

钢结构焊接符号大全：

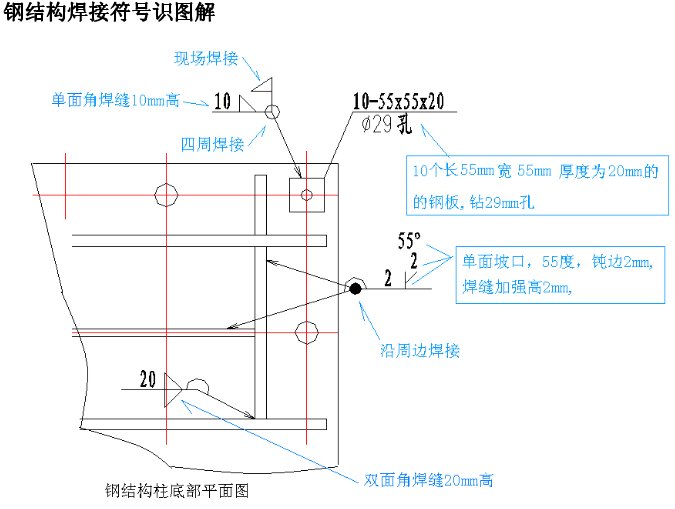

一个钢结构焊接符号标注实例：
