把工程语言称作那种焊接表示符号, 它可以在图纸之上, 将焊缝对应的形状, 能及其几何规模尺寸清晰又易懂说明出来, 同时还能把焊接方法也予以阐明展示。紧接着下面, 小编会为大家寻找到一些具备实用价值的焊接图纸符号标注的解释示例呈现, 咱们一起去瞧瞧！

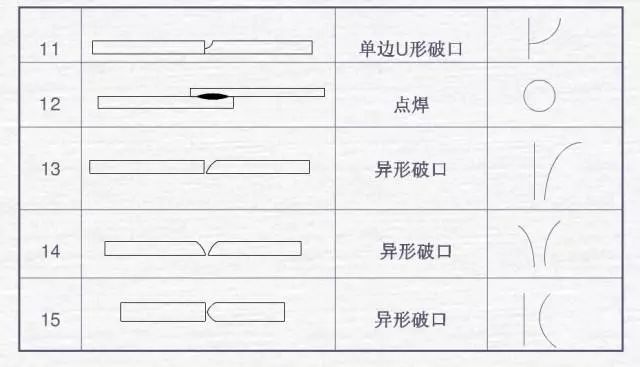

基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法依照国家标准 -85 的规定, 以阿拉伯数字予以表示, 标注于指引线的尾部。常用焊接方法代号呈表 3 – 9 所示那般。要是属于组合焊接方法, 可用“/”加以分开, 左侧所表示的是正面（或盖面）的焊接方法, 右侧所表示的是背面（或打底）焊接方法。比如 V 形焊缝先是采用钨极氩弧焊进行打底, 随后用手工电弧焊进行盖面, 那么就表示为 141/111。
标注示例中, 焊缝符号以及焊接方法代号, 如图3-21所示。此图意味着, 存在V形坡口对接焊缝, 其背面要进行封底焊, 正面焊缝表面保持齐平, 焊接方法方面, 打底焊采用手工钨极氩弧焊来开展操作, 以及盖面焊与封底焊运用手工电弧焊来实施作业。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接符号是依照GB324一1988《焊缝代号》进行绘制的, 钢结构通常归属于建筑学科, 是属于建筑行业范畴的, 所以在对钢结构焊接符号给出发该中常常会伴随着有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、组成焊缝引出线的, 是箭头以及由一条实线和一条虚线构成的两条基准线, 这两条基准线的线型都是细线, 且一条是实线, 另一条是虚线。
2、基准线的虚线有两种画法, 一种是画在基准线实线的上侧, 另一种是画在基准线实线的下侧, 基准线通常要与图样的标题栏保持平行, 只有在特殊条件时才会与标题栏垂直。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号被标注在基准线的实线那一侧, 若焊缝处于接头的非箭头那一侧, 基本符号则被标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常并没有特别的要求, 然而, 当标注单边形焊缝的时候, 箭头线需要指向带有坡口那一侧的工件。
6、用粗实线表示的是, 与基准线重合的线段, 以及基本符号、或补充符号, 它们与基准线相交, 或相切。
7、焊缝的基本符号, 是粗实线，辅助符号, 同样是粗实线, 补充符号（尾部符号除外）, 也全是粗实线, 尺寸数字, 原则上而言, 亦是粗实线, 尾部符号, 属于细实线, 尾部符号, 主要用于标注焊接工艺、方法等内容。
8、于同一图形之上, 当焊缝形式相同, 断面尺寸相同, 辅助要求相同之时, 可仅选择一处标注焊缝的符号以及尺寸。并且加注“相同焊缝的符号”, 此相同焊缝符号乃是3/4圆弧, 绘制于引出线的转折之处。
对于处于同一图形之上的, 且存在数种一样焊缝的情况, 能够把焊缝区分并进行编号, 编号要标注在尾部符号的范围之内, 而用来分类编号的是采用A、B、C等等, 在同一类别的焊缝当中, 可以挑选一处来标注代号。

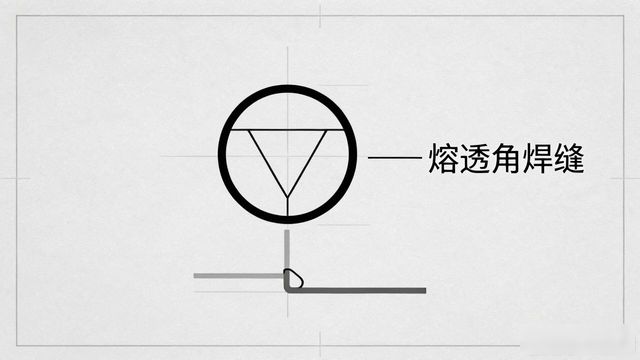

9、表示熔透角焊缝的符号, 其标注方式应当按照图1-38的那种形式来进行, 熔透角焊缝的符号, 它呈现为被涂黑的圆圈这个样子, 并且画在引出线出现转折的那个地方。
10、针对形中较长的角焊缝, 像焊接实腹钢梁的翼缘焊缝这种类型, 是可以不通过引出线进行标注的, 而是能够直接在角焊缝的旁边, 去标注焊缝尺寸值K。
11、要是在连接长度范围以内, 仅仅是局部的区段存在焊缝的状况下, 那就按照图1 – 40进行标注。其中, K指的是角焊缝焊脚尺寸。
12、当焊缝分布呈现出不规则的状况时, 在对焊缝符号进行标注的这个行为之时, 于焊缝的位置, 添加中实线用以表示能够看见的焊缝, 或者添加栅线用来表示不能够看见的焊缝。
13、相互进行焊接的两个焊件, 若呈现为单面焊的状态且有着双边并不对称的坡口焊缝, 那么引出线的箭头会指向具有较大坡口的那个焊件。
14、设于工作件周边的围焊缝符号由圆圈来呈现, 它被绘制于引出线的转折之处, 且要对标示其焊角尺寸K。
15、当存在三个或者更多数量的焊件彼此进行焊接时, 那些焊缝是不可以当作双面焊缝来进行标注的, 焊缝符号以及尺寸都应当各自分别去进行标注。
16、需对在施工现场开展焊接工作的焊件, 标注“现场焊缝”符号于其焊缝处。现场焊缝符号为三角形旗号且被涂黑, 按要求绘在引出线的转折之处。
17、在相互焊接的两个焊件里头, 当中只有一个焊件带有坡口的时候, 像单面V形这种情况, 引出线的箭头是指向那个带有坡口的焊件的。
举例
欧美焊接符号举例

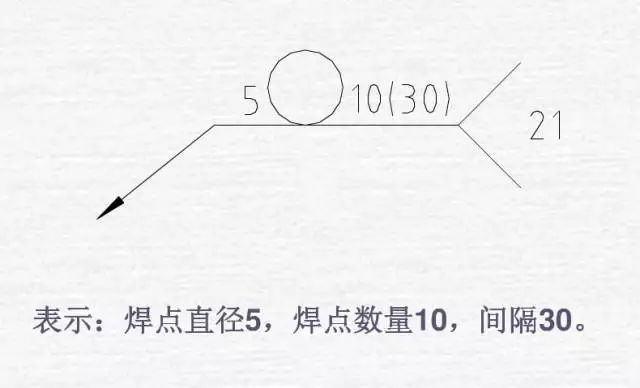

4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
