看不懂图纸？那是你不知道焊接符号 焊接符号标注步骤及方法详解

在机械绘图这个行为当中, 常常会碰到需要做出焊接这种状况的情况, 焊接所用到的符号能够针对焊接的整个过程开展细致详尽的指导, 它能够以一种显得简单因而明白的方式在图纸之上告知我们焊接所呈现的形状, 多个图形各自的尺寸以及焊接具体实施的方法等等内容相关方面,接下来, 小编为大家整理出来了焊接所能用到的的符号大全以及其相关的标注所采用的方法, 借此供人来能够用于学习参考用哈。

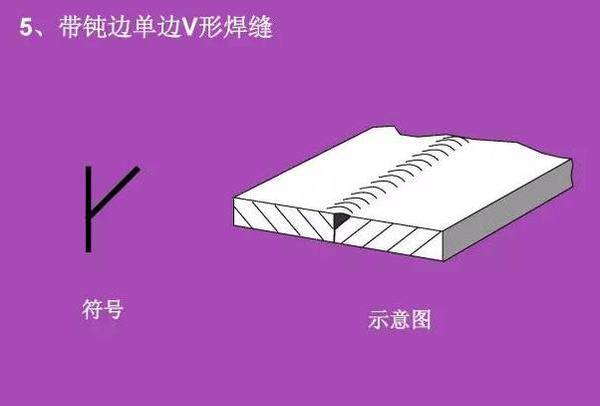

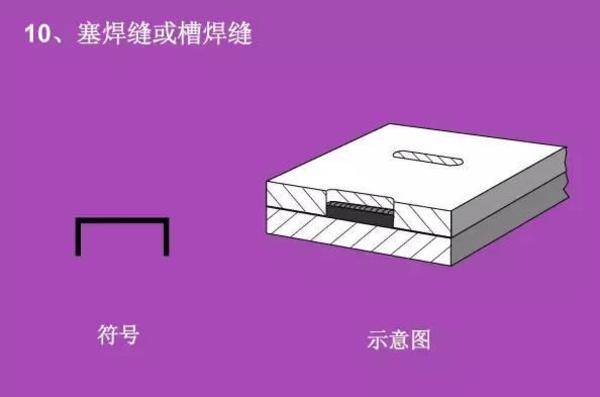

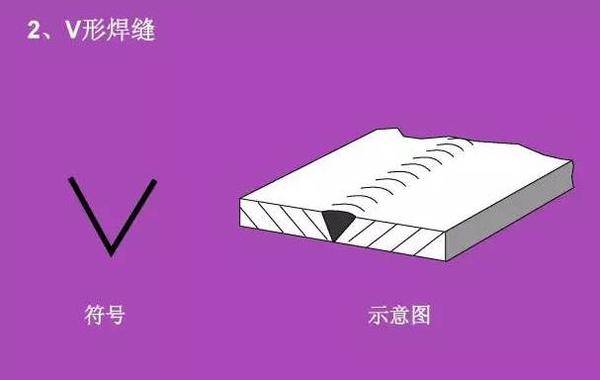

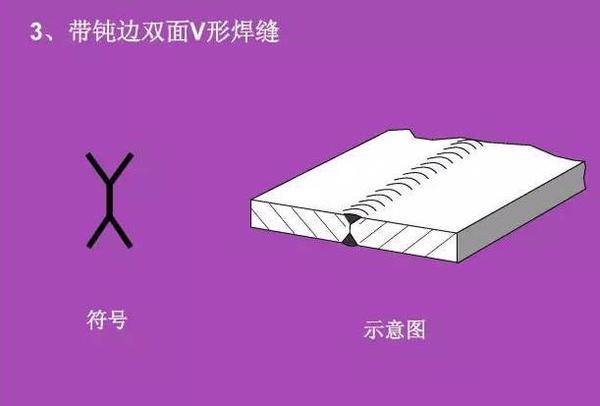

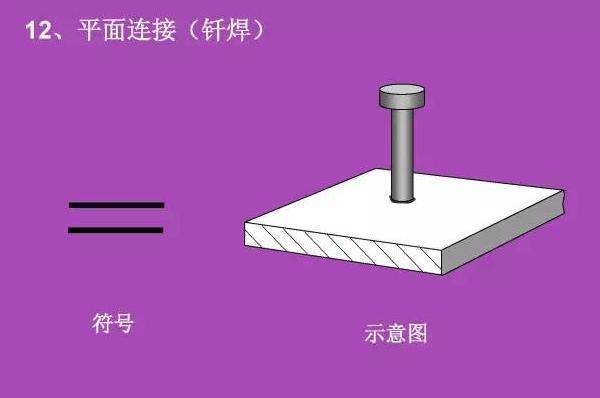

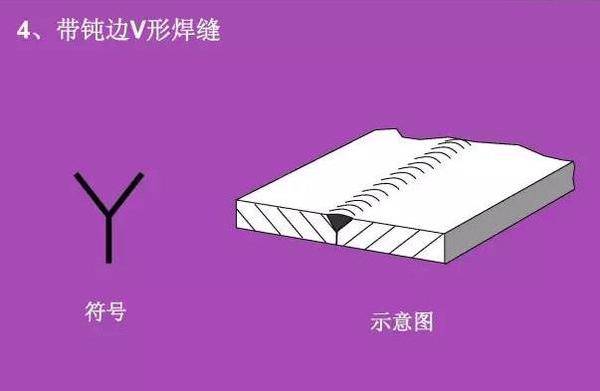

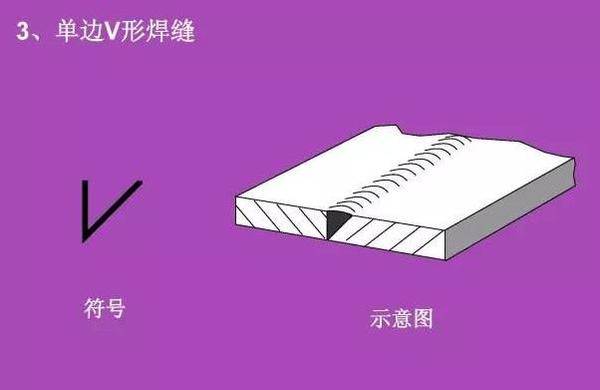

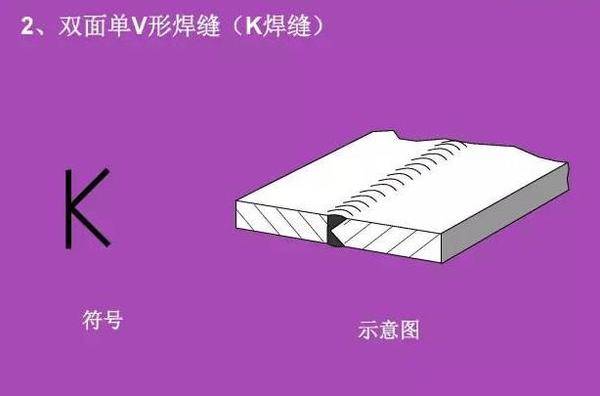

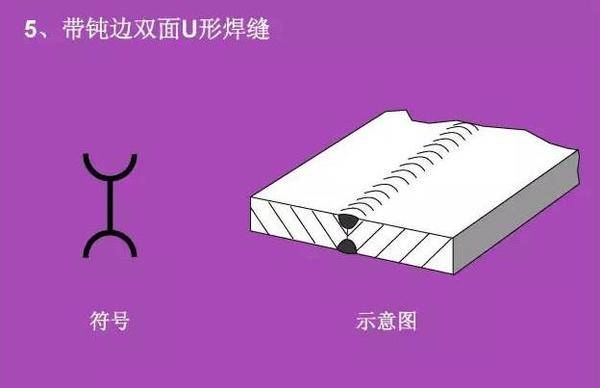

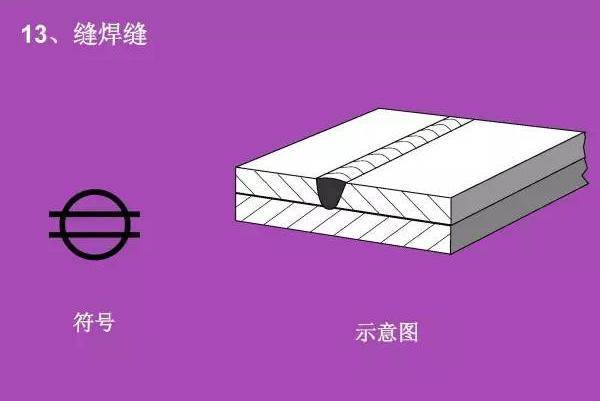

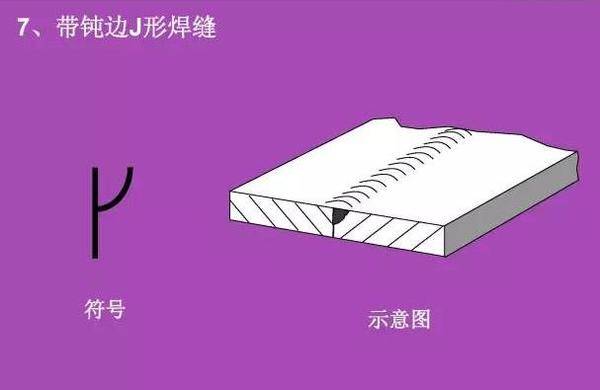

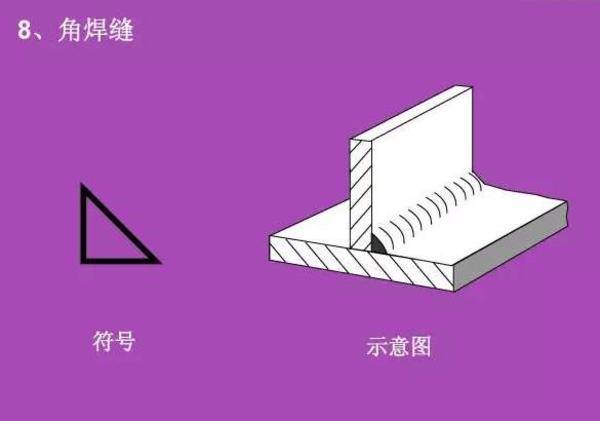

一、基本符号

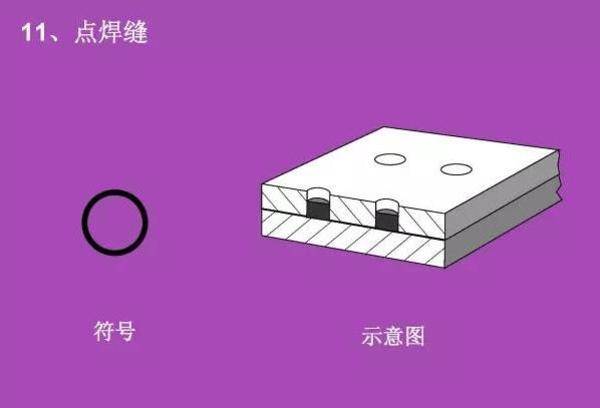

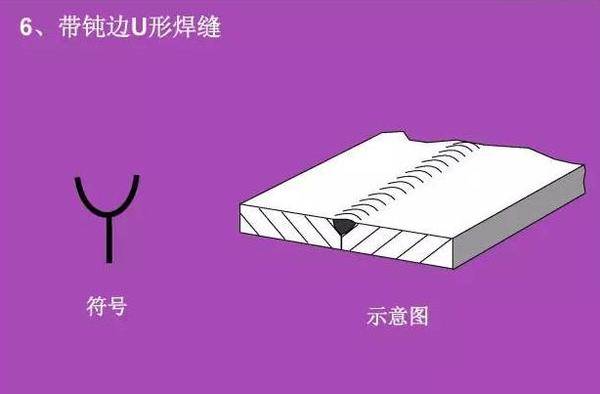

包含基本符号、辅助符号、补充符号、指引线以及焊接尺寸等部分的是焊接符号。当我们打算对焊接横截面的形状、线宽等展开标注之际, 其标注字符高度通常为1/10。下面呈现的是焊接基本符号。

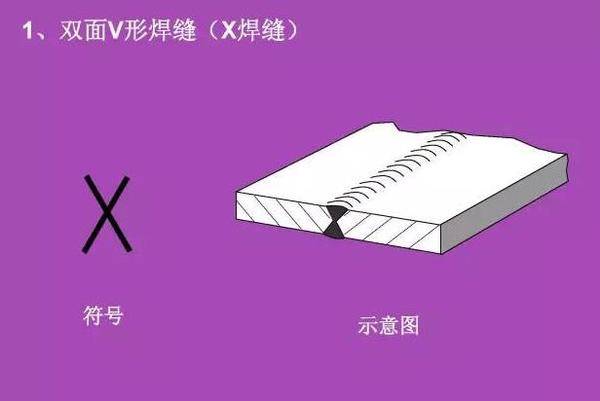

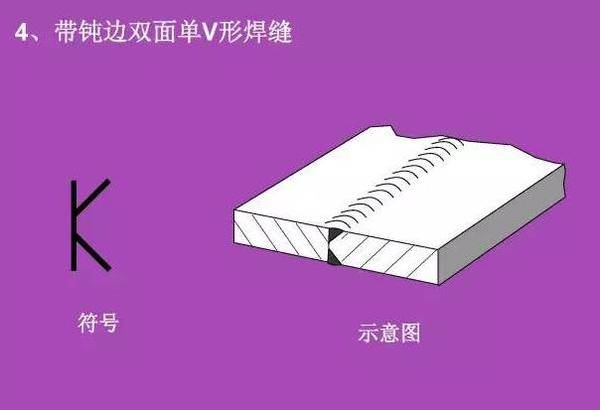

二、基本符号的组合

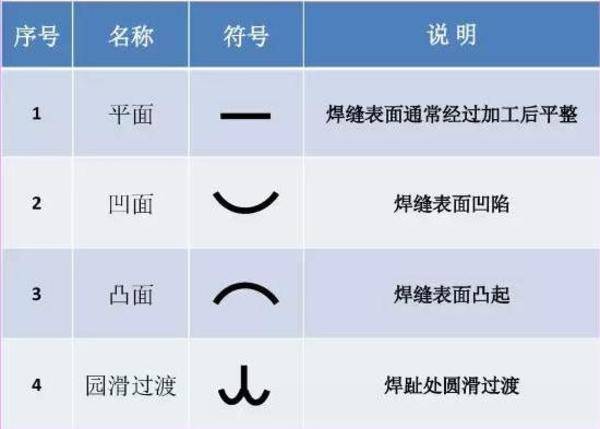

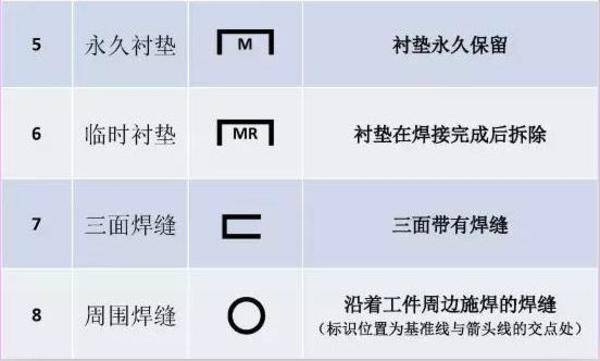

三、补充符号

焊接补充符号, 是表示焊接形状的符号, 辅助符号, 是表示焊接的范围等特征的符号。

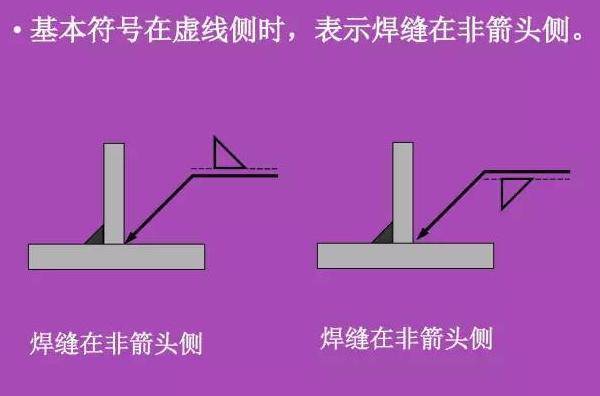

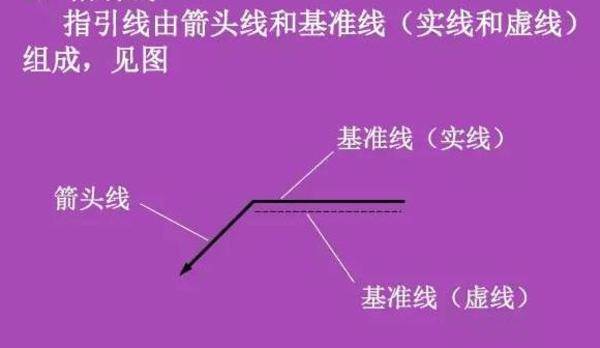

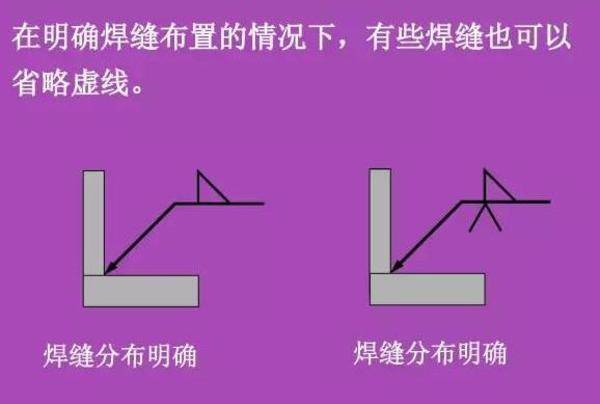

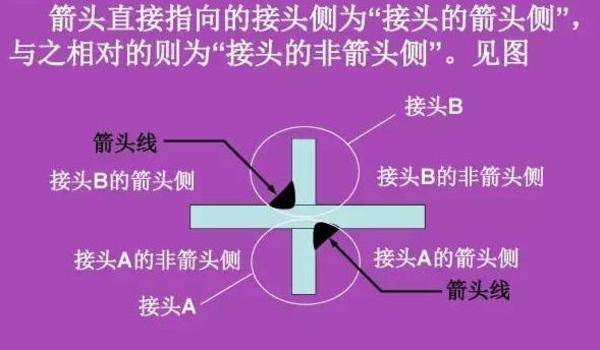

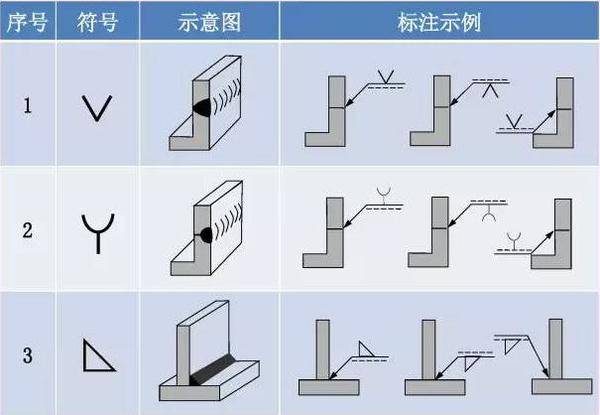

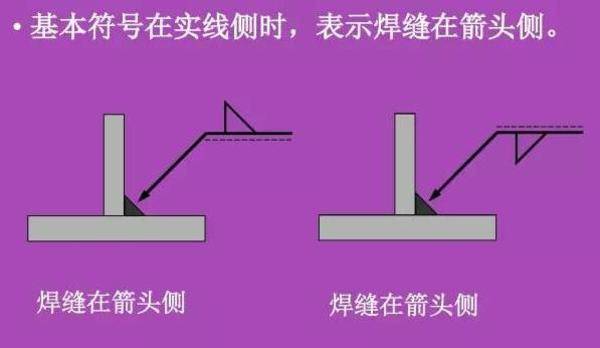

四、基本符号和指引线位置规定

于焊缝符号里, 基础符号以及指引线属于关键的一部分, 焊缝所处位置一般是按照基础符号与指引线之间的相对位置来确定的, 这里面涵盖箭头线的位置、基准线的位置以及基础符号的位置等等, 接下来我们瞧瞧详细的位置图解。

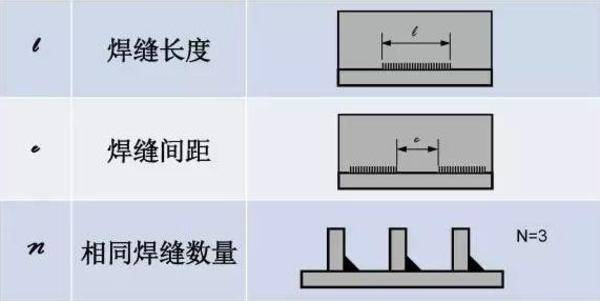

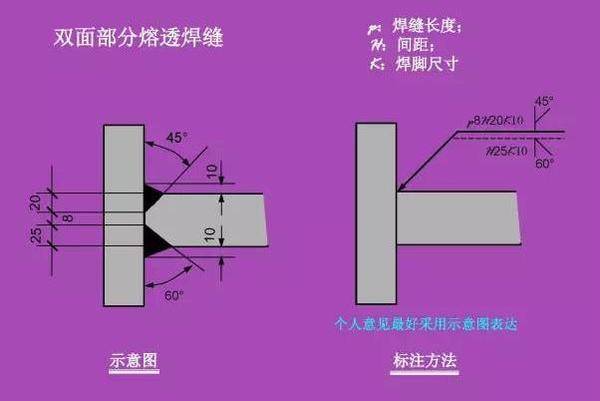

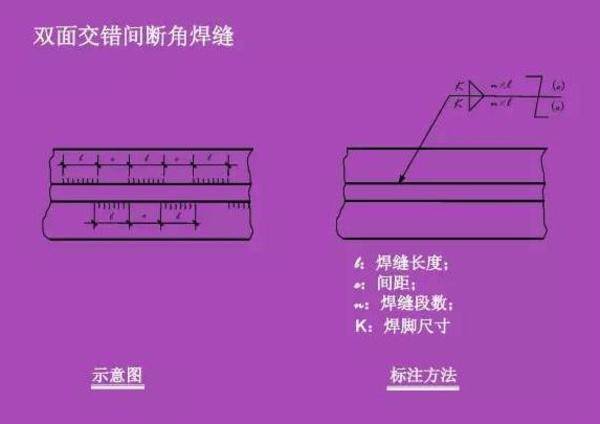

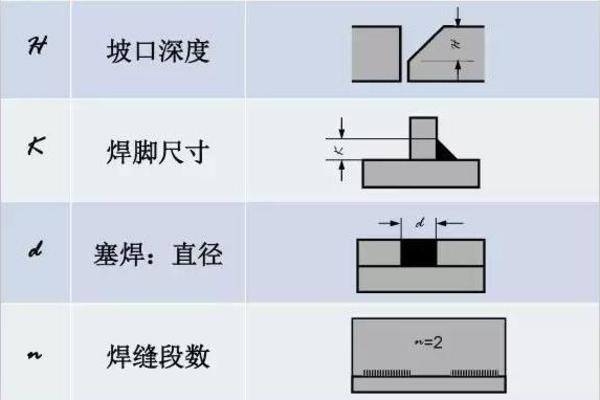

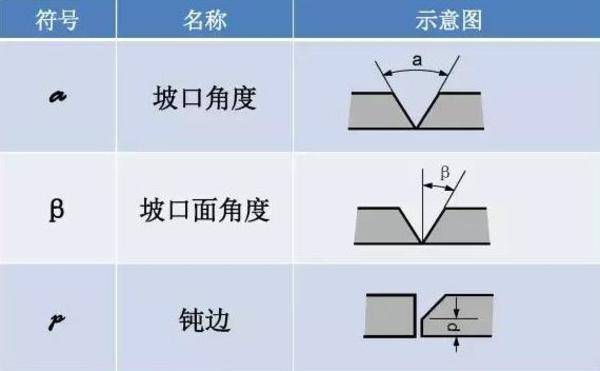

五、尺寸和标注

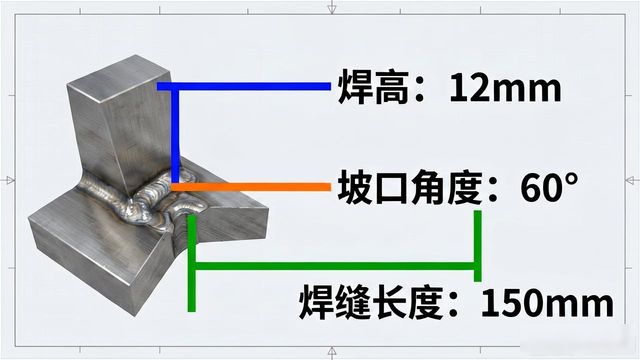

有必要之际, 我们能够于焊接符号里头标注尺寸, 像焊高、坡口角度之类的。一旦标注太过复杂难以理解, 那就可以借助示意图予以标注。

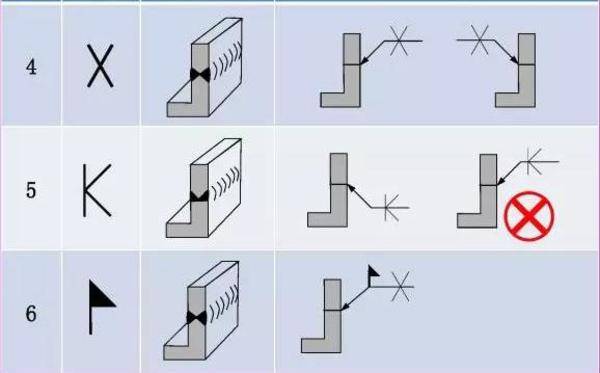

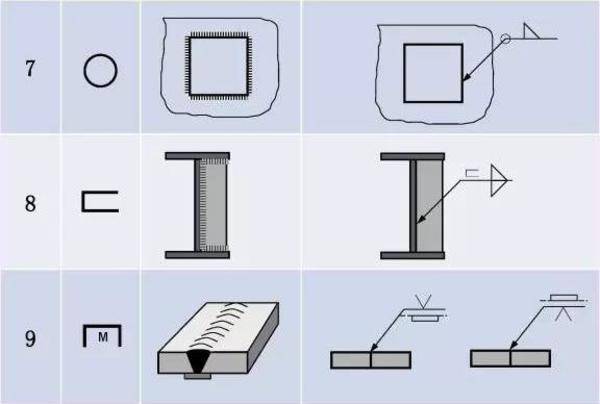

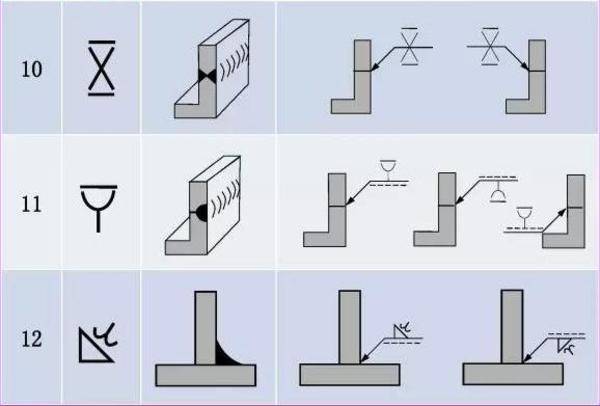

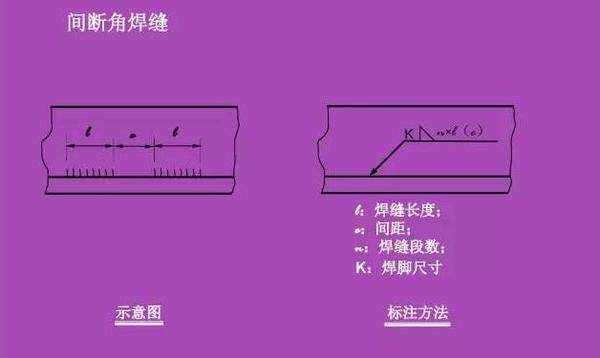

六、焊缝符号应用示例

七、其他应用示例

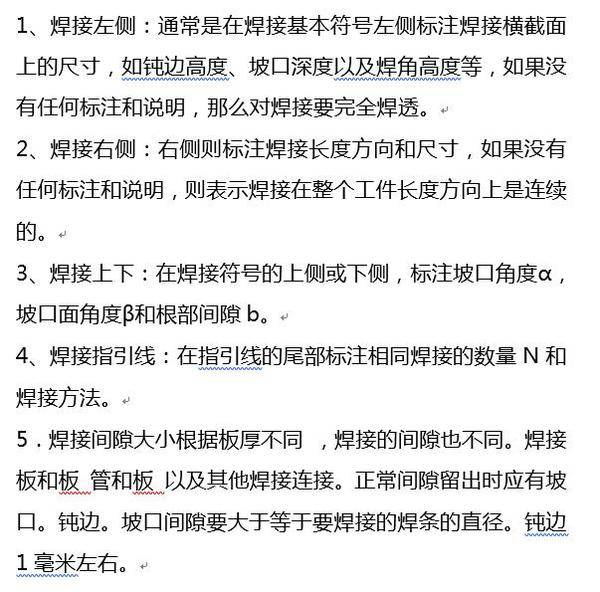

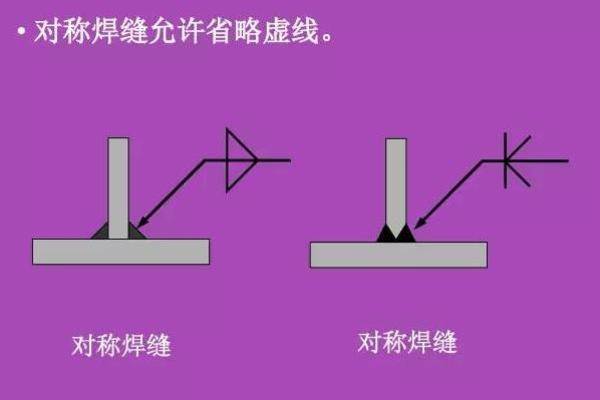

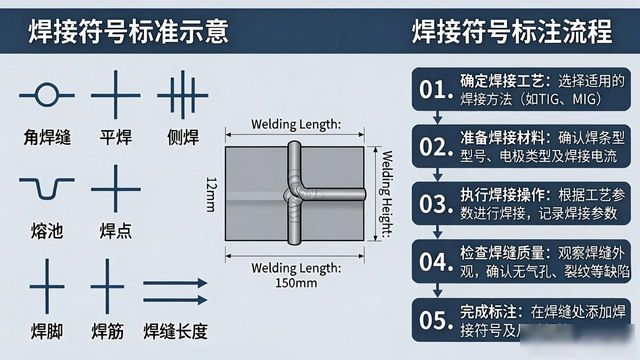

八、焊接符号标注方法说明

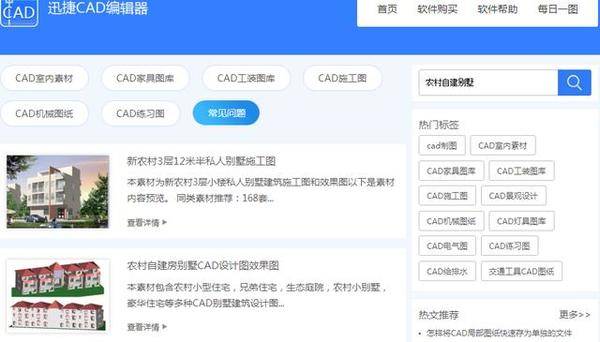

寻觅不到CAD练习图纸么? 无需忧心, 去百度搜索【迅捷CAD图库】, 有着大批量的图纸能够免费下载, 你所期盼的一切均在这儿。
