用于表示焊缝形状、尺寸以及焊接方法等信息的焊接符号, 是一种工程语言。确保焊接结构正确性和质量, 这些符号至关重要。以下是一些常见的焊接符号及其解释:
1.基本符号:表示焊缝横断面形状的符号。
2.辅助符号:表示焊缝表面形状的符号。
3.补充符号:为了补充说明焊缝的某些特征而采用的符号
于焊接图纸之上, 焊接符号常常跟指引线、基准线以及尺寸标注一块儿运用, 进而去形成一个完备的焊接标注体系哟: 这些符号跟标注一同描绘了焊缝的详细要求, 以此来保证焊接进程可以依照设计要求去开展。
焊接符号是遵循一定国家标准与规范的, 像GB324、ISO 2553、AWS A2.4等这样的标准。这些标准对焊接符号有着规定, 规定了绘制方法, 规定了尺寸比例, 规定了标注规则, 其目的是确保焊接符号具备一致性, 确保焊接符号拥有可读性。
一.焊缝的基本尺寸及相关概念
1. 焊趾:
焊缝表面与母材的交接处。
2. 焊缝宽度(B):
焊缝表面两焊趾之间的距离。
3. 焊缝厚度:
在焊缝横截面中,从焊缝正面到焊缝背面之间的距离。

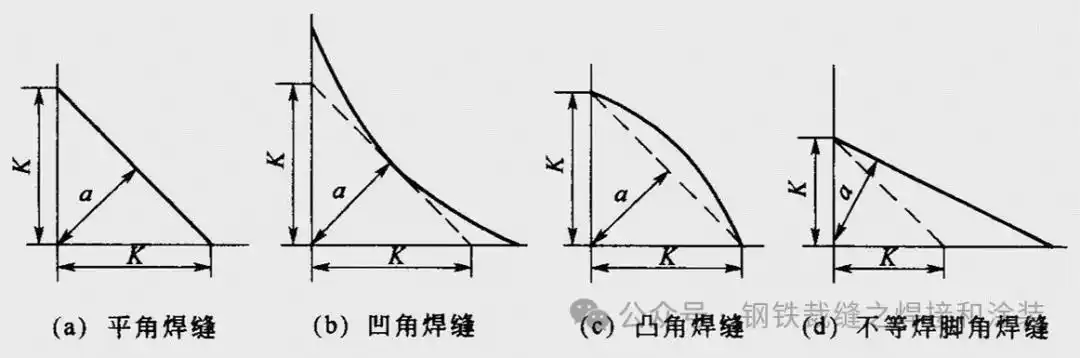

4. 焊脚尺寸:
在角焊缝的横截面那儿, 画出的最大的等腰直角三角形当中, 直角边的长度。
5. 焊脚:
在脚焊缝的横截面那儿, 从一个直角面之上的焊趾, 到另一个直角面的表面, 存在着最小距离。
6. 熔深:
在焊接接头的横截面上,母材或前道焊缝熔化的深度;
7. 焊缝成形系数:
熔焊时,在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值;
8. 余高:
超出母材表面连线上面的那部分焊缝金属的最大高度;
9. 焊根:
焊缝背面与母材的交接处;
10. 弧坑:
弧焊时,由于断弧或收弧不当,在焊道末端形成的低洼部分;
11. 熔池:
进行熔焊之时, 于焊接热源发挥作用的情况下, 焊件之上产生的, 有着一定几何形状的, 液态金属的那一部分。
二.焊缝的基本搭接形式
常用的焊接接头有, 对接接头, T形接头, 十字接头, 搭接接头, 角接接头, 端接接头, 套管接头, 斜对接接头, 卷边接头, 锁底对接接头等。

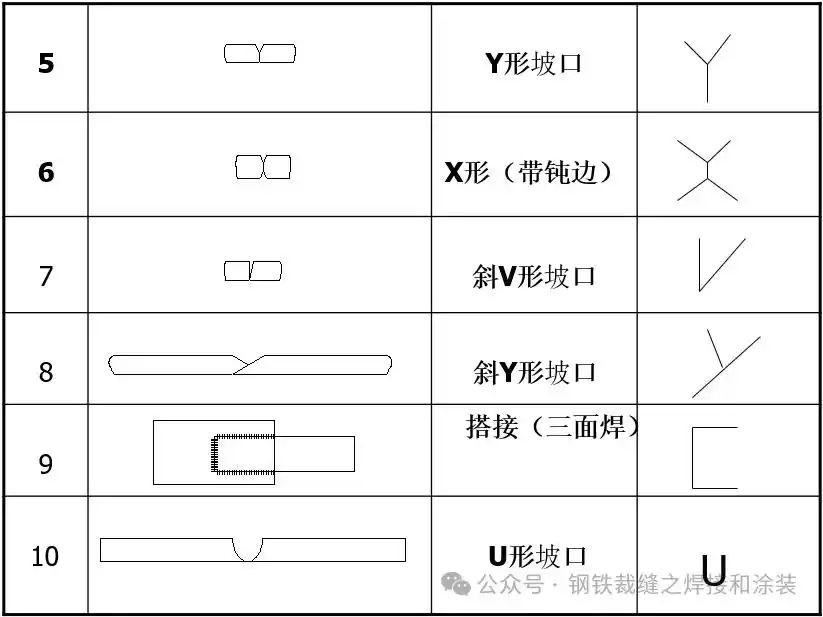

三. 焊缝的基本坡口形状

坡口, 是在焊件的待焊位置, 按照设计要求或者工艺所需, 加工制作成特定的几何形状, 之后经过装配所构成的沟槽。
开坡口:用机械、火焰或电弧等加工坡口的过程。
开坡口的目的:
(1)其目的在于确保电弧能够深入抵达焊缝根部, 进而实现使焊缝焊透的效果, 同时能够获取良好的焊缝成形状况, 并且还要便于进行清渣操作。
(2)就合金钢而言, 坡口具备一种作用, 这种作用是调节母材金属以及填充金属的比例, 而此比例也就是熔合比啦。
钢结构的板厚, 会影响坡口的形式、尺寸, 选用的焊接方法, 也会对其产生作用, 焊接位置同样有关联, 焊接工艺也在其中起到选择、设计的作用。
1) 焊缝中填充的材料少;
2) 具有好的可焊性;
3) 坡口的形状应容易加工;
4) 便于调整焊接变形。



四. 焊缝的基本形式
焊缝:焊件经焊接后所形成的结合部分。
分类:
1、按空间位置可分为:平焊缝、横焊缝、立焊缝、仰焊缝;
2、按结合方式可分为:对接焊缝、角焊缝、塞焊缝;
3、按焊缝断续情况可分为:连续焊缝、断续焊缝;
4、按承载方式可分为:工作焊缝、联系焊缝。
焊缝乃是构成焊接接头的主要部分, 对接接头的焊缝, 角接接头的焊缝, 是焊缝的基本样式。
五. 设计和选择焊接接头的主要因素
(1)保证焊接接头满足使用要求;
(2)接头形式能保证选择的焊接方法正常施焊;
(3)接头形式要尽可能简单, 要尽量运用平焊以及自动焊的焊接方式, 较少采用仰焊和立焊, 并且最大应力尽量不在焊缝处设置。
(4)焊接工艺, 可确保焊接接头, 于设计温度之时, 在腐蚀介质里面, 能够正常开展工作。
(5)焊接时, 变形程度不大, 应力较小, 能够符合施工要求所需要的技术条件, 以及人员条件, 还有设备条件。
(6)尽量使焊缝设计成联系焊缝;
(7)焊接接头便于检验;
(8)焊接前的准备和焊接所需费用低;
(9)对角焊缝而言, 不宜去选择以及设计过大的焊角尺寸, 按试验显示, 大尺寸角焊缝的以单位面积来计算的承载能力是比较低的等。

六.焊接接头的表示方法

设计人员要让自身所设计的结构或者产品, 被制造人员精准无误地加工制造出来, 那就一定要把结构以及产品的施工技术条件, 在设计图样以及设计说明书等设计文件之上, 详尽地表述出来。
对于焊接接头, 一般是设计人员, 采用有关标准进行规定的, 包含焊缝符号以及焊接方法代号, 来形成表示。
可采用技术制图方法予以表示, 然而,要借助图形或文字将焊接接头的焊接加工要求以及注意事项进行详细说明, 这是极为繁琐且复杂的。
指出焊接接头的类型, 指出焊接接头的形状, 指出焊接接头的尺寸, 指出焊接接头的位置, 指出焊接接头的表面状况, 指出焊接的方法, 指出与焊接有关的各项条件, 采用标准规定的各种符号和代号, 这是非常必要的, 且简单明了。
焊缝符号是一种符号,它用于在图纸上进行标注, 标注的内容包括焊缝形式, 还包括焊缝尺寸, 另外还有焊接方法。
是《GB324〈焊缝符号表示法〉》(此适用于金属熔焊以及电阻焊), 以及《金属焊接及钎焊方法在图样上的表示代号》作出了规定。
焊缝的符号构成包含, 基本符号、辅助符号。还有增添的补充符号、焊缝尺寸符号, 以及指引线。

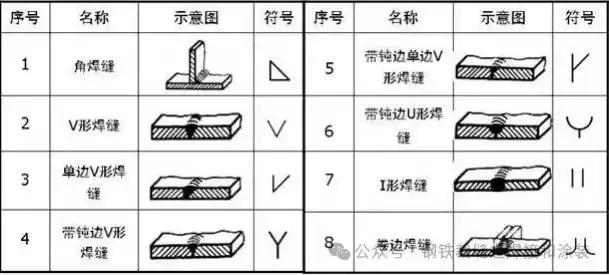

1.基本符号

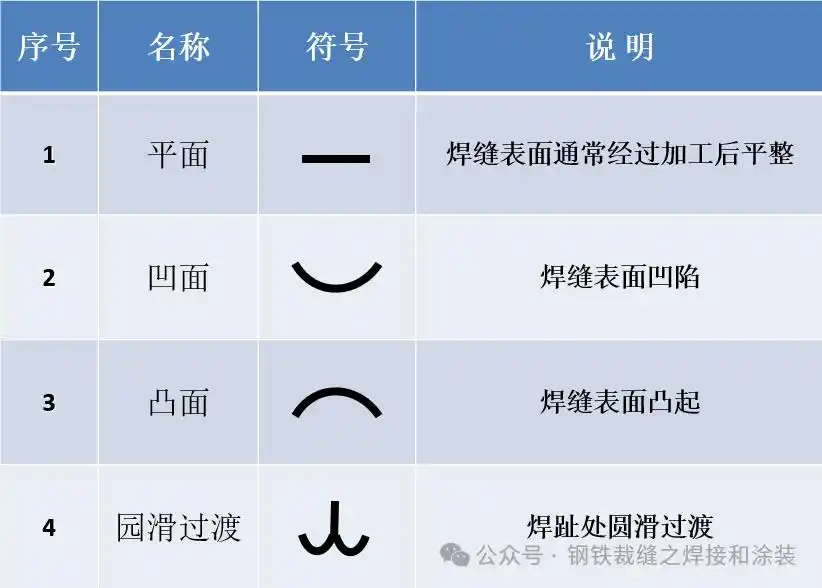

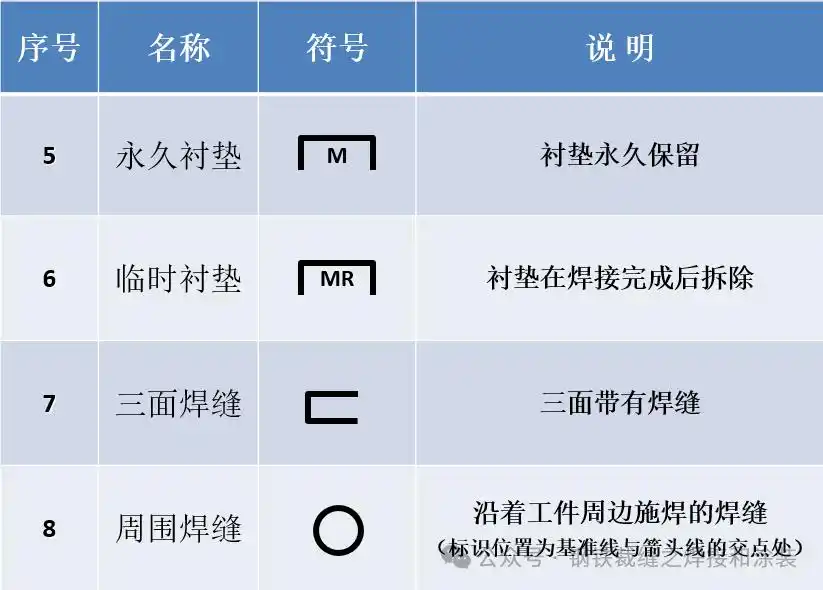

2.辅助符号, 补充符号

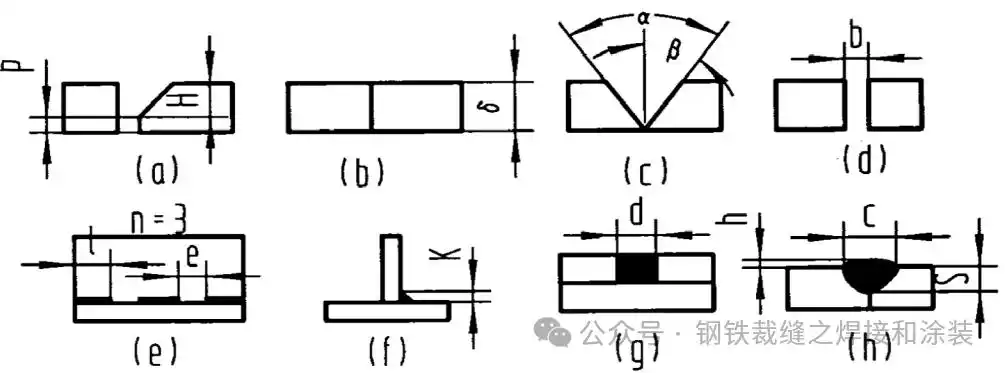

3. 焊缝尺寸符号

标注焊缝横截面上尺寸于焊缝基本符号左侧, 像钝边高度P、坡口深度H、焊角高度K等。当焊缝左侧无任何标注且无其它说明时, 表明对接焊缝需完全焊透。
焊缝长度方向的尺寸是在焊缝基本符号右侧标注的, 像焊缝段数n、焊缝长度l、焊缝间隙e。要是基本符号右侧既无任何标注又无其它说明, 那就表明焊缝在整个工件长度方向上是连续的。坡口角度α、坡口面角度β以及根部间隙b是在焊缝基本符号的上侧或者下侧标注的。相同焊缝的数量N和焊接方法是在指引线的尾部表注的。
七.基本符号和指引线的位置规定
1、基本要求
于焊缝符号里, 基本符号跟指引线乃基本要素, 焊缝的准确位置常常是由基本符号与指引线之间的相对位置所决定, 具体位置涵盖:
—— 箭头线的位置
—— 基准线的位置
—— 基本符号的位置
2、指引线

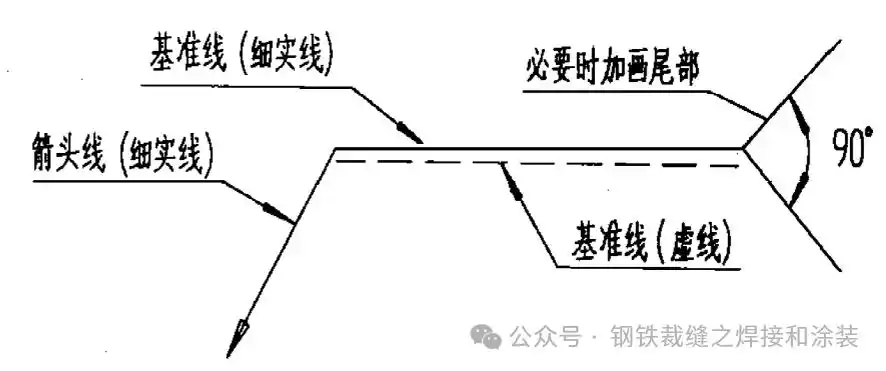

指引线由箭头线和基准线(实线和虚线)组成,见图。

箭头线, 对于焊缝位置, 一般而言并无特殊要求, 当箭头线直接指向焊缝时, 其情况是, 能够指向焊缝正面, 或者指向焊缝反面, 然而当对单边V形焊缝、带钝边的单边V形焊缝、带钝边的单边J形焊缝进行标注时, 箭头线应指向有坡口侧的工件, 箭头实线应指向有坡口一侧的工件, 基准线的虚线亦是可以画在基准线实线的上方的。

当箭头线径直指向焊缝之际, 基本符号需标注于实线那一侧, 就如同图里角焊缝符号中的角焊缝符号那般。当箭头线朝着焊缝的另一个方向指去时, 当箭头线朝着焊缝的另一个方向指去时, 基本符号要标注在基准线的虚线那一侧。

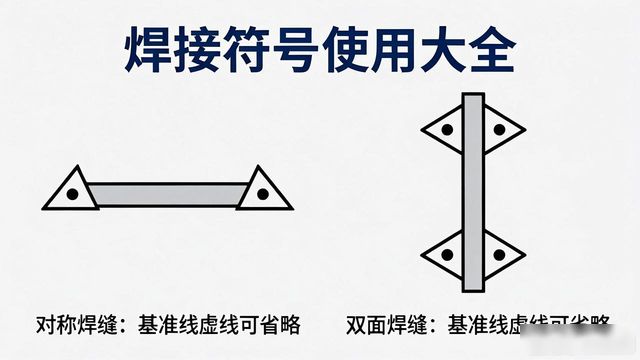

标注对称焊缝和双面焊缝时,基准线中的虚线可省略。

首先, A区, 它属于主要功能区, 在这个主要功能区里, 要标注基本符号, 还有特殊符号, 以及补充符号当中的垫板符号, 另外, 还要标注辅助符号当中的平面符号, 还有凸面符号, 以及凹面符号。
B区这种区域, 它属于补充功能区, 其布置情形是在A区的上方, 或者是在A区的下方, 它会标注焊缝尺寸里的坡口角度α, 还会标注坡口面角度β, 以及根部间隙b。
存在个 C 区, 它处于基本符号的左侧。那里要标注焊缝横截面上的尺寸符号, 还有数值。比如钝边 p, 以及坡口深度 H, 还有焊角尺寸 K, 余高 h 也在这标注, 焊缝有效厚度 S 同样要标注, 根部半径 R 也需在此标注, 不光如此, 焊缝宽度 C 和熔核直径 d 在这个区域也要标注。
D区, 于基本符号右边, 去标注交错焊缝符号, 再标注焊缝纵向也就是长度方向的尺寸数值, 像焊缝段数n值、焊缝长度l值以及焊缝间距e值。
E区:标注补充符号中的三面焊缝符号;
F区:标注补充符号中的现场焊缝符号和周围焊缝符号;
位于G区, 要对补充符号里的尾部符号予以标注, 在尾部符号之后, 需标注相同焊缝的条数N值, 同时还要标注焊接方法代号, 以及焊缝质量和检测要求。

常用焊接方法在图样的表示代号

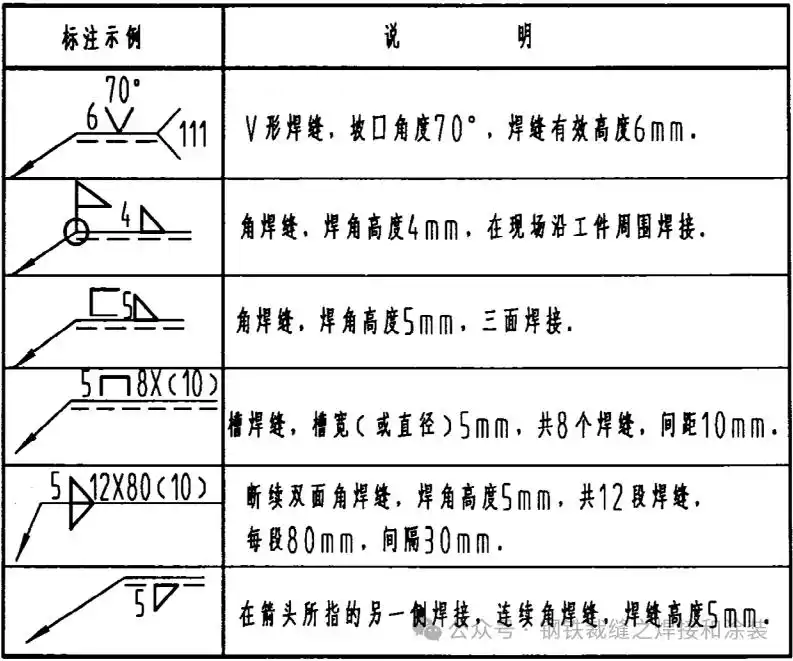

常见焊缝标注及说明:

如下图所示为断续焊缝的标注, 其中, n代表着焊缝段数, 焊缝长度(不将弧坑计算在内), e表示的是焊缝间距。

常见的焊缝标注错误。

八. 国际焊接符号标注的差异
1. 在国标里, 基准线且箭头侧, 指引线是由一条实线以及一条虚线共同构成的, 在欧标方面同样如此, 然而美标那里, 指引线仅仅靠一条实线来充当。

国标以及欧标的箭头部位, 其标注处于实线基准线的一侧, 存在处于线上或者线的下方这种可能性, 就如同下面的图示;美标的箭头该侧, 仅仅能够标注于实线基准线的下侧。不管是国标与欧标, 还是美标, 在有坡口的情形下, 箭头均要指向坡口那一侧, 如下图所示。

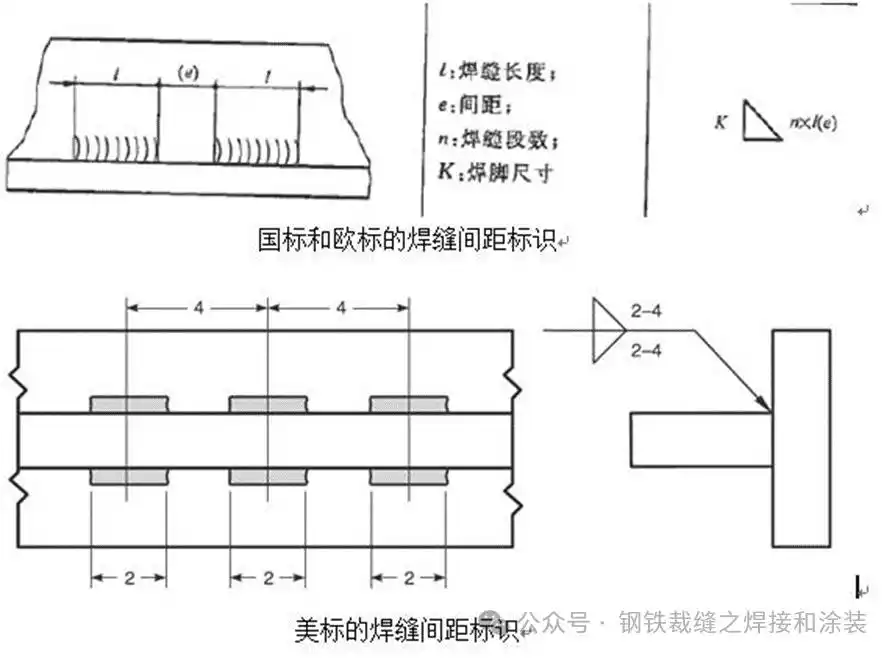

2. 断续角焊缝具有不同标准, 其间距定义存在差异,国标与欧标中, 断续焊缝间距指两段相邻焊缝尾首端的距离, 美标所定义的是两段相邻焊缝中心的距离。而且, 这两种标准的标注方式不一样, 国标以及欧标是把间距标注在括弧当中, 美标却把它标注在破折号之后。

3.点焊缝
国标里的点焊缝数量,被标注于圆的后侧, 情况如下图示;欧标的点焊缝数量, 也是标在圆的后侧, 具体如图所示;美标的点焊缝数量, 是标记在圆的上下侧, 呈现如下图状。

4. 位置用于焊接的符号, 国际上针对焊接位置的符号存在着两个主要的相关标准, 其中分别是美国标准ASME IX以及AWS A3.0, 还有国际标准的说。这两套标准在关于焊接位置符号的表述方面是有着明显差别的。比如说, 美国标准借助1G去表示平焊, 2G用来表示横焊, 而国际标准同样是有着对应的符号予以表示的。
这些差异体现出不同国家或者地区于焊接符号标注方面的习惯以及规定, 有不一样的反映。在实际运用当中, 要依据具体的标准还有规范来开展焊接符号的标号, 以此保证信息能够准确传递, 并且使得焊接工艺能够正确地执行。与此同时, 碰到涉及国际合作的焊接项目之时, 要格外留意不同标准之间存在的差异, 防止因为标注方面不恰当从而引发误解, 或者导致产生错误的状况。
注意, 这里有一点要说明, 就是这篇文章, 参考了一部分属于百度的照片以及文库里面的文献。要是出现了侵犯版权的情况, 恳请联系本公众号把相关内容给删除掉, 非常感谢!
