焊接符号和焊接方法代号

陕汽集团焊接高级技师张明录所涉及的焊缝符号和焊接方法代号, 其中, 焊缝符号的表示, 有其自身方法, 包括基本符号、补充符号、尺寸符号以及指引线等方面, 而焊接方法代号也有其特定规定, 这二者是供焊接结构图样上使用的统一符号和代号, 是一种工程语言, 它们分别由国家标准GB/T324—2008《焊缝符号表示方法》 、GB/T5185—2005《金属焊接及钎焊方法在图样上的表示代号》组成, 通过二者配套使用, 能够在图样上简单明了地表示焊接方法, 焊缝形式、焊缝尺寸、焊缝表面状态、焊缝位置等。焊缝符号应清晰地表述所要说明的信息, 不致使图样增加更多注解, 完整的焊缝符号一般由基本符号和指引线组成, 必要时可增加补充符号、焊缝尺寸符号及数据等, 为简化起见, 在图样上标注焊缝时, 通常只采用基本符号和指引线, 其他内容一般在有关文件（如焊接工艺规程等）中明确。

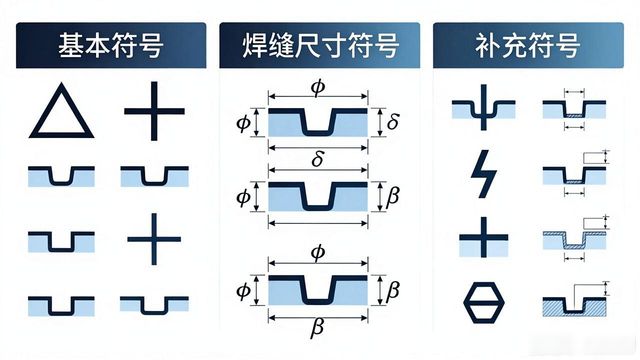

基本符号, 是用来表示焊缝横剖面的基本形状或者特征的, 它采用近似于焊缝横剖面形状的符号用来表示基本符号, 基本符号的组合焊缝标致示例, 补充符号, 是用来说明有关焊缝或接头的某些特征的, 比如表面形状、衬垫、焊缝分布、施工地点等的, 而采用的符号。原来的“辅助符号”和“补充符号”合并成了“补充符号”, 并且在其中增加了圆滑过渡符号。原来的衬垫细分成了永久衬垫和临时衬垫。补充符号, 补充符号, 补充符号应用示例, 补充符号标致示例。焊缝尺寸符号, 是表示焊接坡口和焊缝尺寸的符号。必要的时候, 可以在焊缝符号中标注尺寸。确定焊缝位置的尺寸不在焊缝符号中标注, 应将其标注在图样上。焊缝尺寸符号及标注位置，焊缝尺寸符号及标注位置, 焊缝尺寸符号, 焊缝尺寸符号, 焊缝补充符号的标注。指引线由箭头线和两条基准线组成, 这两条基准线是实线和虚线。基准线的虚线可以画在实线的上侧或者下侧。指引线基本符号在实线侧时, 表示焊缝在箭头侧。指引线基本符号在虚线侧时, 表示焊缝在非箭头侧。对称焊缝或双面焊缝, 可不加虚线。焊缝尺寸；符及数据标注的原则, 焊缝尺寸符号及数据标注的原则，n nxL(e)L(e)n nxL(e)L(e)。焊缝长度方向上的尺寸, 标注在基本符号的右侧。

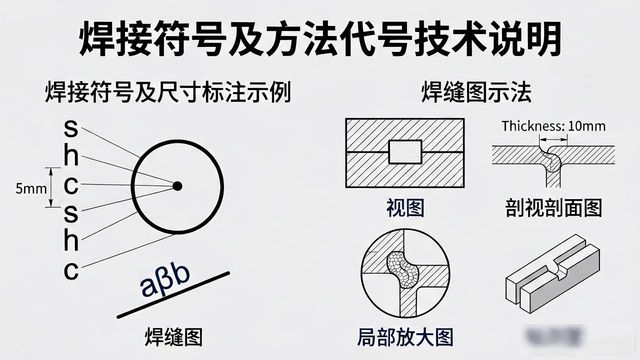

在基本符号右侧, 当不存在任何尺寸标注, 并且也没有其它说明的情况下, 这意味着焊缝在工件的整个长度方向上呈现连续状态, s h c s h c 是焊缝横截面上的尺寸, 需标注在基本符号的左侧。当基本符号左侧没有任何尺寸标注, 同时也没有其它说明时, 这意味着对接焊缝应完全焊透, 坡口角度、坡口面角度、根部间隙等尺寸, 要标注在基本符号的上侧或下侧。对于塞焊缝、槽焊缝, 若带有斜边, 那么应标注其底面的尺寸 aβb aβb 这是尺寸标注示例, 尺寸标注示例, 尺寸标注示例。焊缝除了能够用上述符号标注法来表示外, 还可以用图示法, 在图样里, 可用视图、剖视或剖面图、局部放大图以及轴测图来表示焊缝的图示表示法。焊条电弧焊—111, 埋弧焊—12, 熔化极惰性气体保护焊—气体保护焊—135, 钨极氩弧焊（TIG）—141, 点焊—21, 缝焊—22, 这些是焊接方法代号（常用）, 焊接方法代号（常用）。氧乙炔焊—311, 摩擦焊—42, 电子束焊—76, 锣柱焊—78, 火焰切割— 81, 硬钎焊—91, 软钎焊—94。焊缝的形状能够用一系列几何尺寸予以表示, 不同形式的焊缝, 它们的形状尺寸是不一样的。焊缝形状和尺寸, 焊缝形状和尺寸, 其中包括: 1.焊缝宽度；2.焊缝余高；3.熔深；4.焊缝厚度；5.焊角；6.焊缝形状系数。焊缝形状和尺寸, 角焊缝宽度, 对接焊缝宽度。焊缝表面与母材的交界处被称作焊趾。

两焊趾与焊缝表面之间那个距离称作焊缝宽度, 焊缝宽度超出母材表面连线之上的那部分焊缝金属具最大高度, 这高度为焊缝余高, 在动载抑或交变载荷状况下, 它不但并非起到加强作用, 反而因焊趾处应力集中易于发生脆断, 所以余高不可过高, 焊条电弧焊的余高值通常是0至3mm, 焊接接头横截面上, 母材或者前道焊缝熔化的深度被叫做熔深, 有对接接头熔深, 有T形接头熔深, 还有角焊缝的熔深（通过切片显微镜观察得出）, 焊缝横截面上, 从焊缝正面到焊缝背面的距离称作焊缝厚度, 有对接焊缝的厚度, 有焊缝厚度, 在焊缝厚度中, 焊角是角焊缝 的横截面里, 从一个直角面上的焊趾到另一个直角表面的最小距离, 有焊角, 有焊角凸度, 有焊角尺寸, 在角焊缝横截面中所画出的最大等腰直角三角形里直角边的长度被叫做焊角尺寸, 有焊角尺寸, 有焊缝计算厚度, 它是设计焊缝时所使用的焊缝厚度，对接焊缝焊透时它等同于焊件的厚度, 角焊缝时它等同于在角焊缝横截面内所画出的最大等腰直角三角形中, 从直角的顶到斜边的垂线的长度, 有焊缝计算厚度, 焊缝背面与母材的交界处是焊根, 对接试板指焊缝反面的根部, 角焊缝指焊缝形成直角三角形的那个直角点。

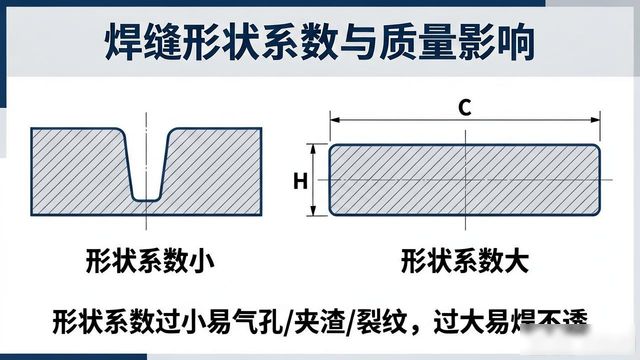

熔焊时, 单道焊缝横截面上, 焊缝宽度（C）与焊缝计算厚度（H）的比值（ψ = C/H）被称作焊缝形状系数, 其中存在焊缝形状系数小以及焊缝形状系数大的情况。焊缝形状系数会对焊缝质量产生极大影响, 若形状系数过小, 焊缝会窄而深, 极易出现气孔、夹渣甚至裂纹；倘形状系数过大, 焊缝会宽而浅, 易引发焊不透等现象, 因此焊缝形状系数需控制在合理数值范围内。
