从事机械行业的同行们都清楚, 要是一张图纸里面存在细节错漏的情况，情况轻的话, 板材下料便会直接报废, 要是情况严重, 现场焊接就会反复返工, 进而耽误工期。不管是刚开始学习工程制图的新手, 还是常年与钣金、焊接有业务往来的现场工程师, 焊接图采用规范的画法, 展开图进行精准的计算, 这些都是无法避开的核心硬技能。
一、焊接图画法与标注：7 个实操要点

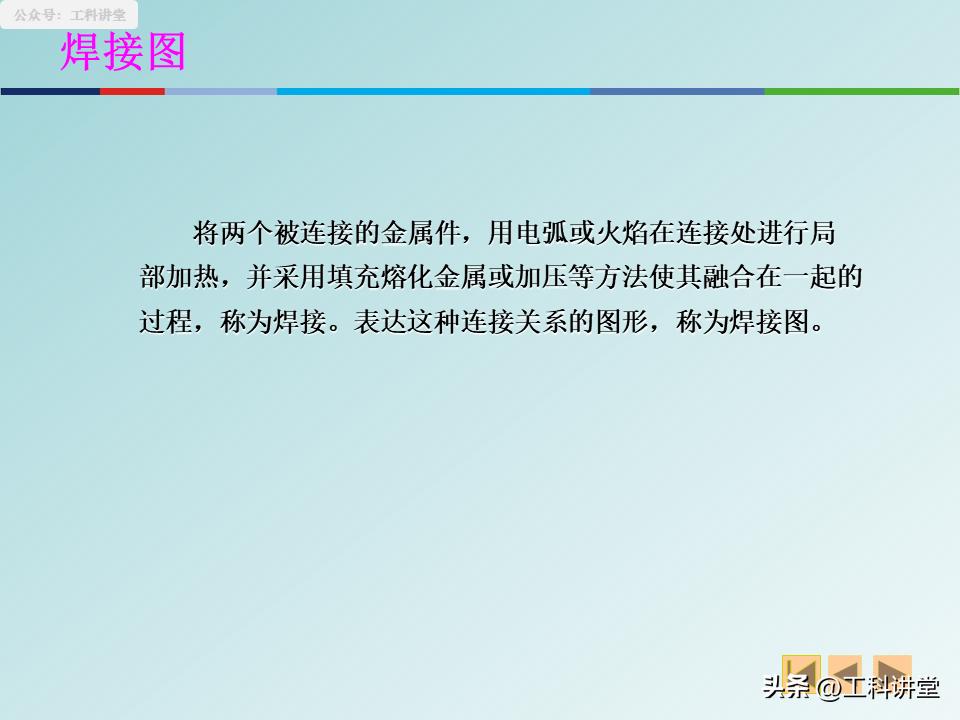

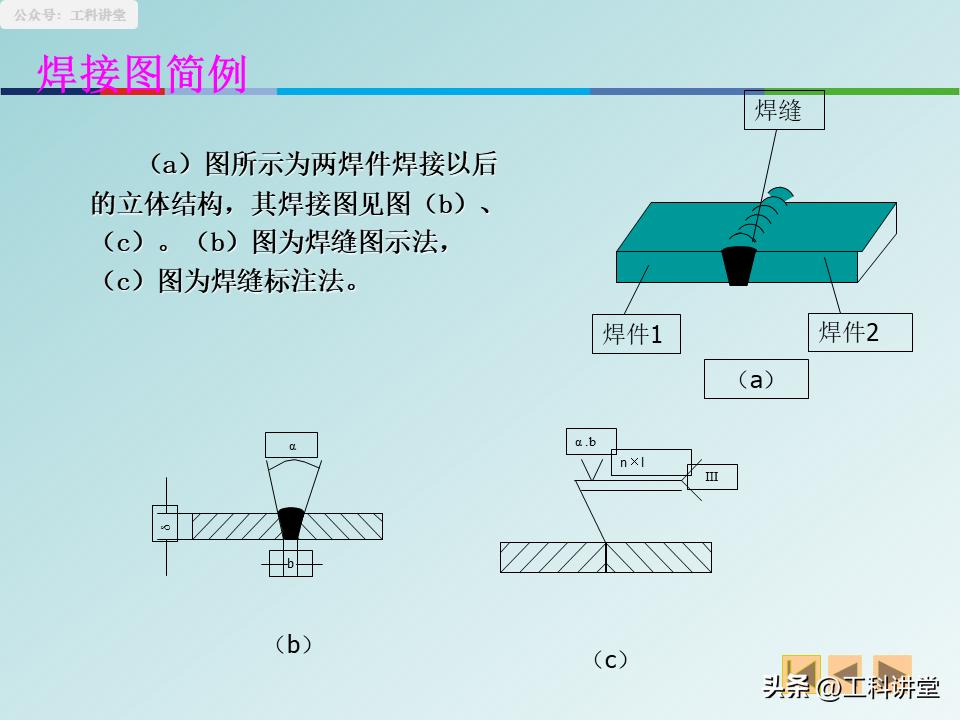

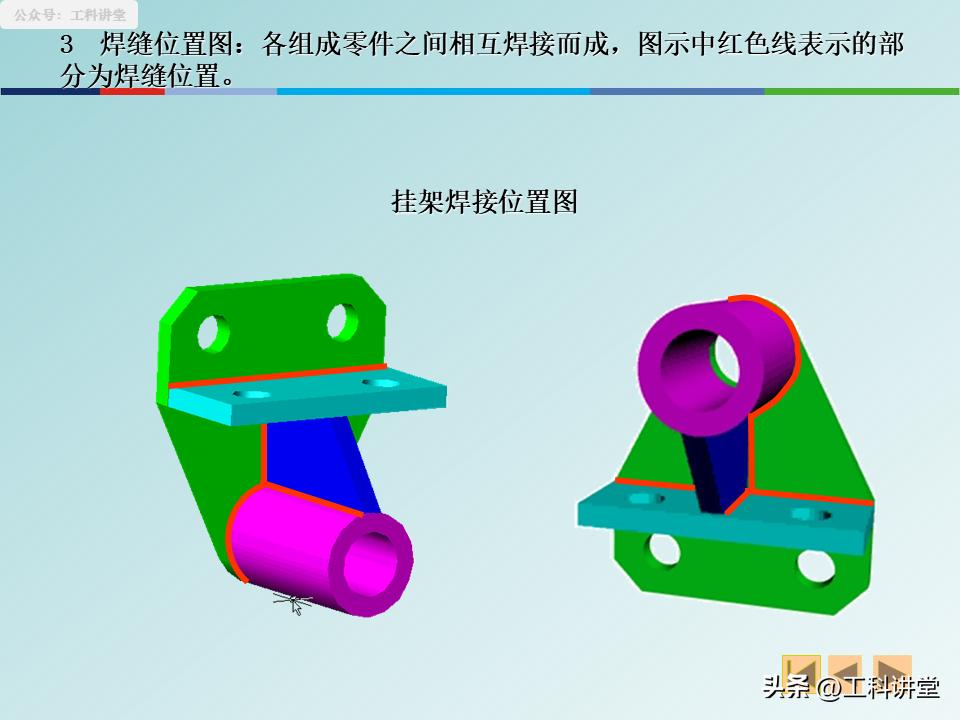

首先, 焊接图的关键所在, 是将焊缝的形式予以清晰传递, 接着, 要把焊缝的尺寸做到明晰传达, 然后, 还需把焊接要求确切传递下去, 以此来防止现场出现理解上的偏差, 并且, 当这7个要点逐个被彻底领会, 基本上就不会出现原则性错误了。

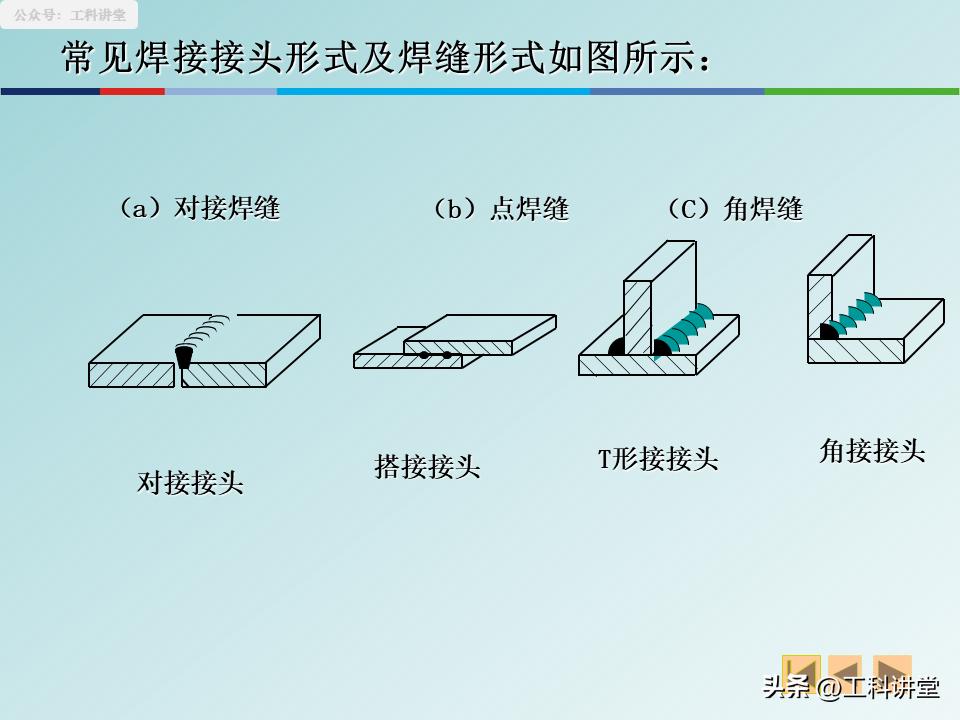

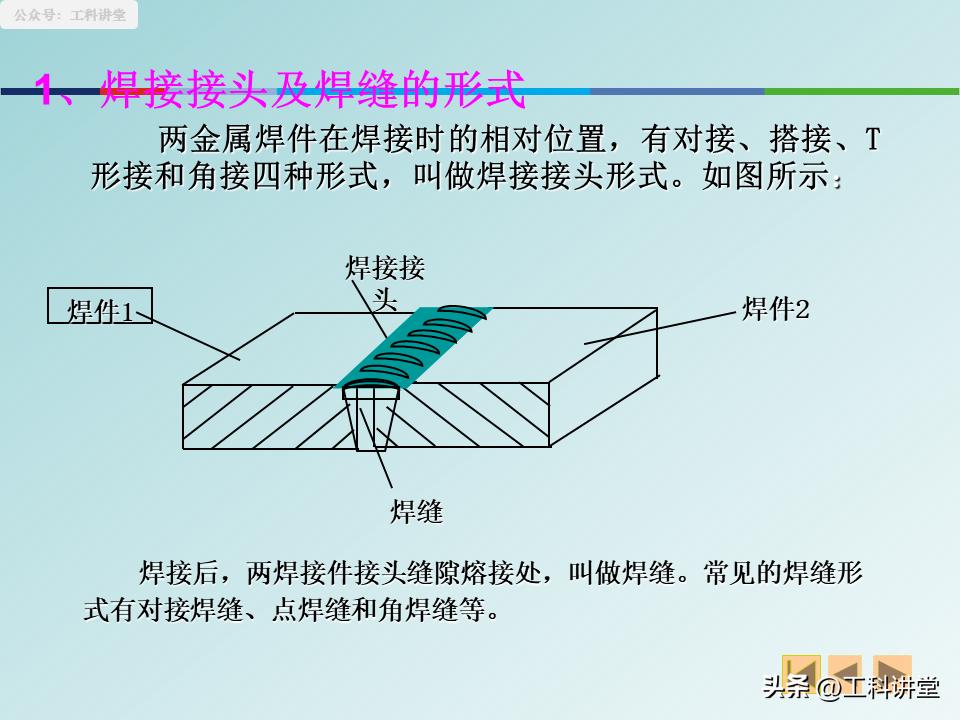

1.首先确定四种基础焊接接头, 不能画错连接的形式, 常用的有对接、搭接、T形接、角接这四种, 所有焊缝的画法都是基于这几种接头进行延伸的, 先规定接头然后再画焊缝, 这样逻辑就不会混乱。

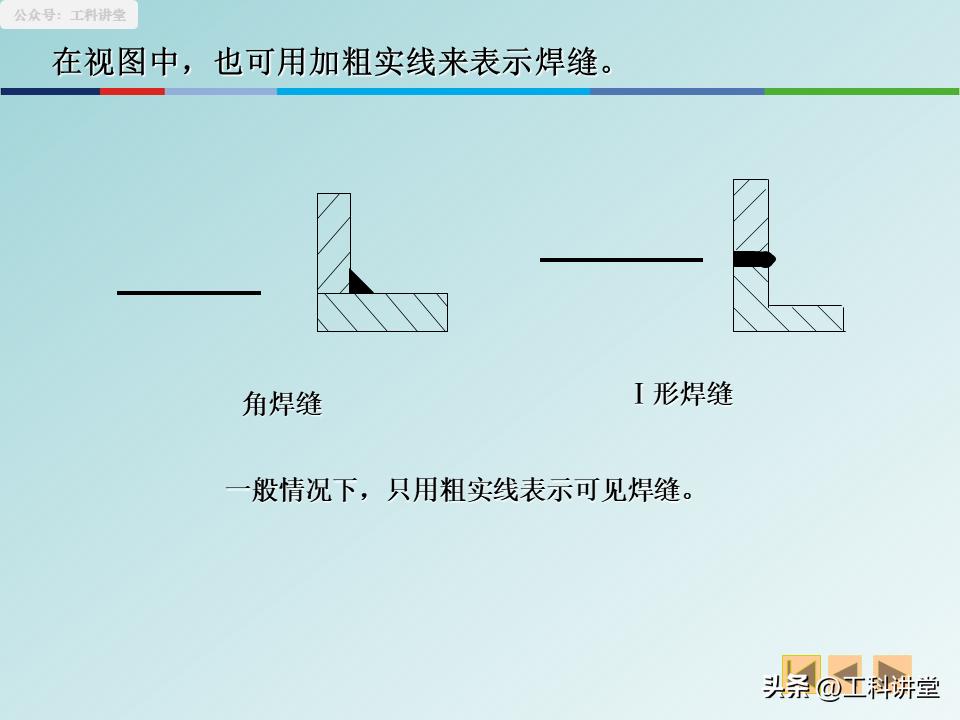

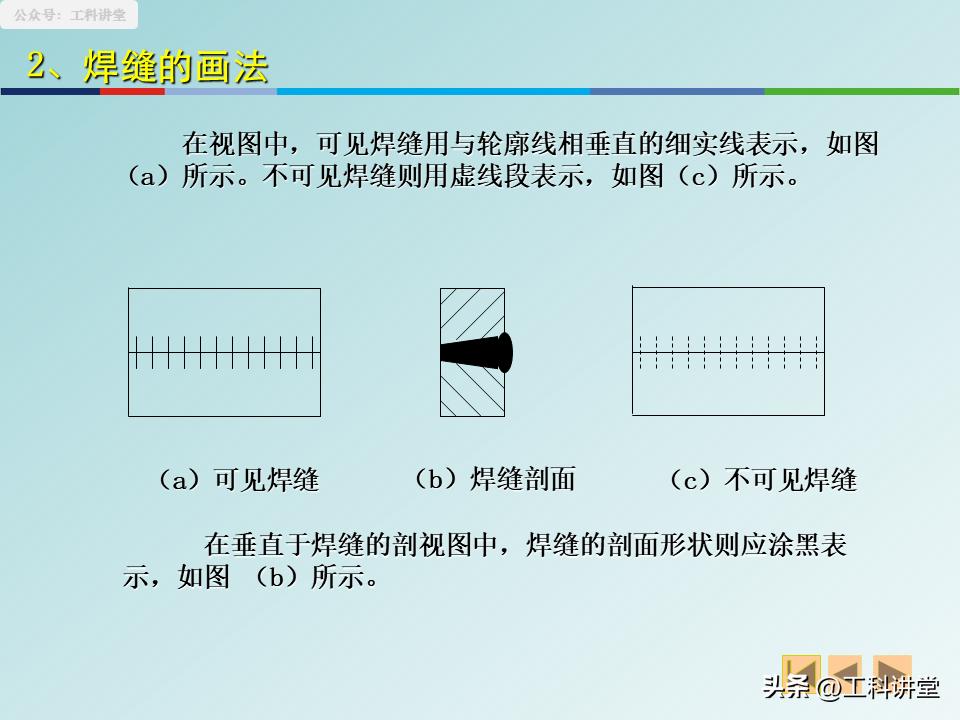

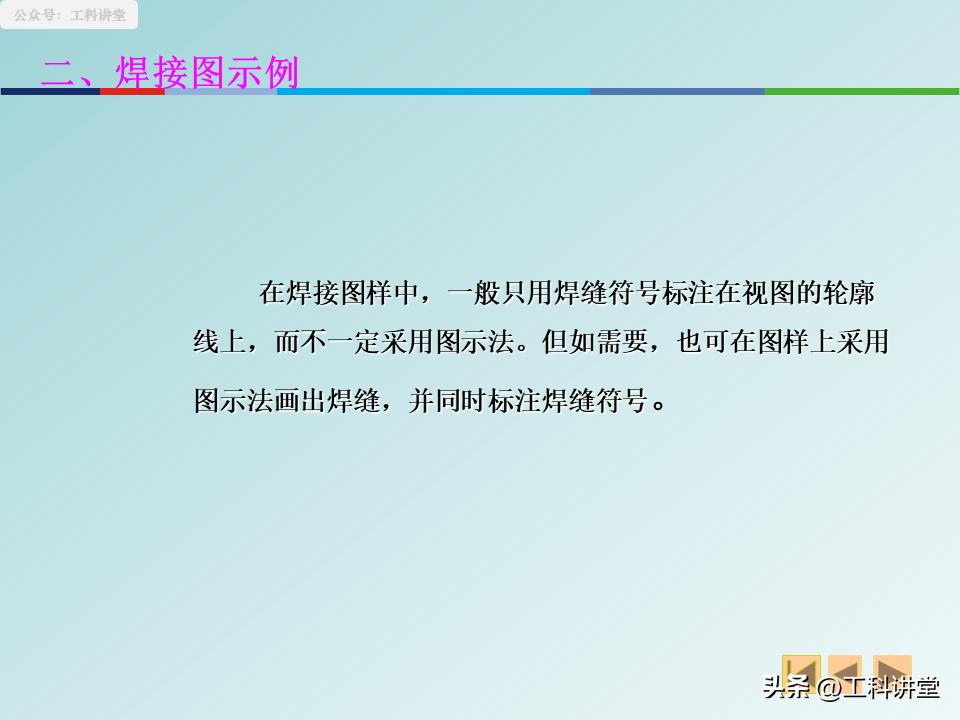

2.绘制焊缝时要遵循规范, 要明确区分可见与不可见情形。在视图当中, 对于可见焊缝, 需采用垂直轮廓线的细实线来表示, 也能够直接运用加粗实线进行简化标注；而不可见焊缝则要用虚线来呈现。对于垂直焊缝处所在的剖视图, 其焊缝剖面一定要涂黑, 这属于制图的基本准则。

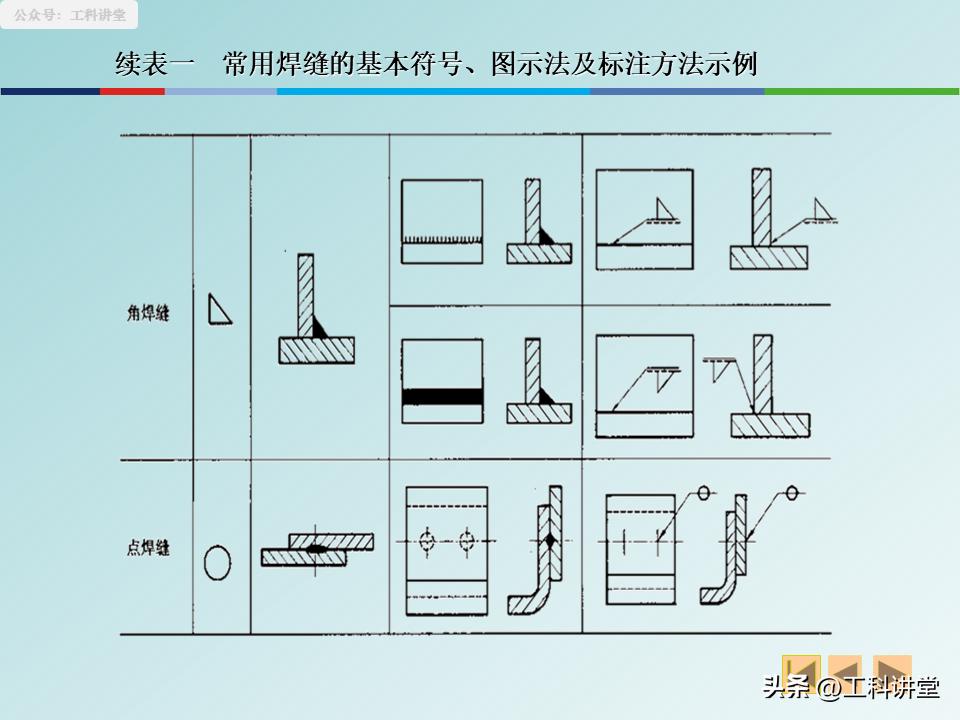

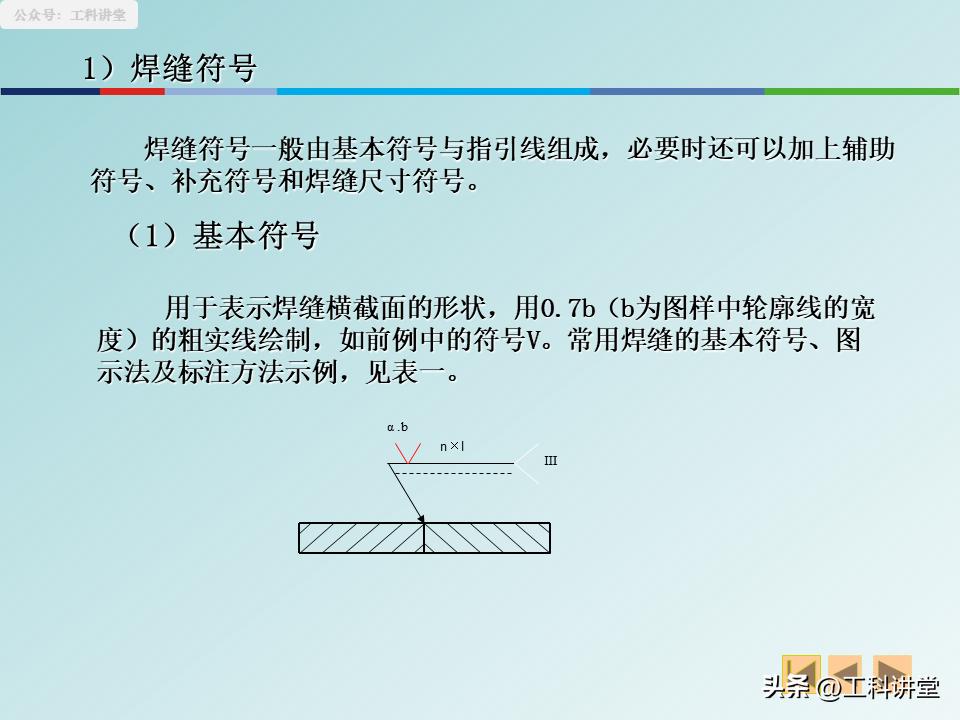

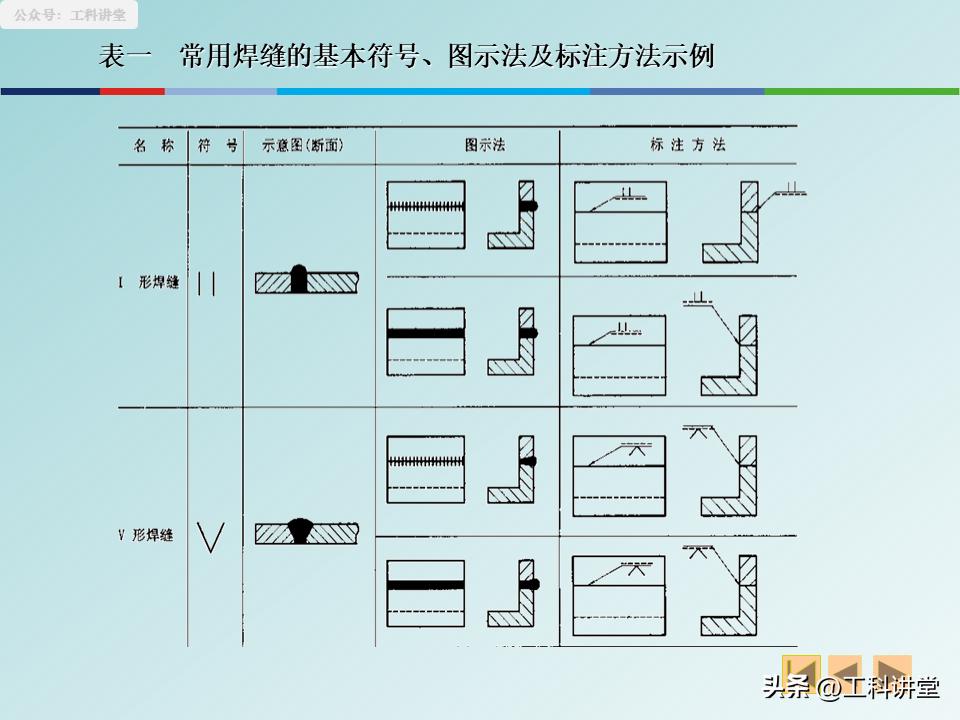

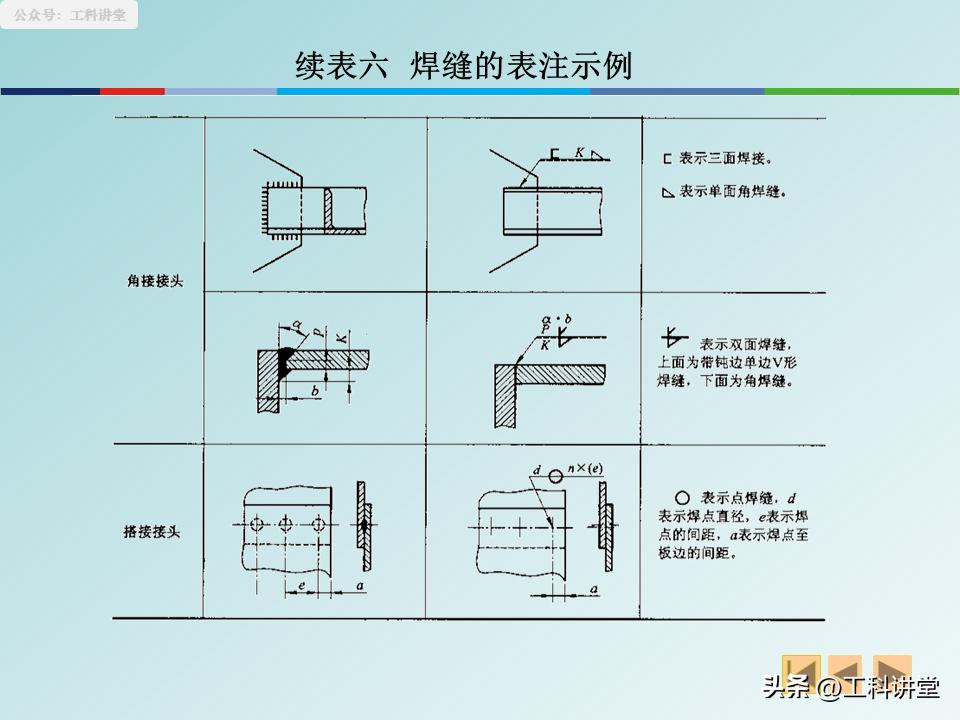

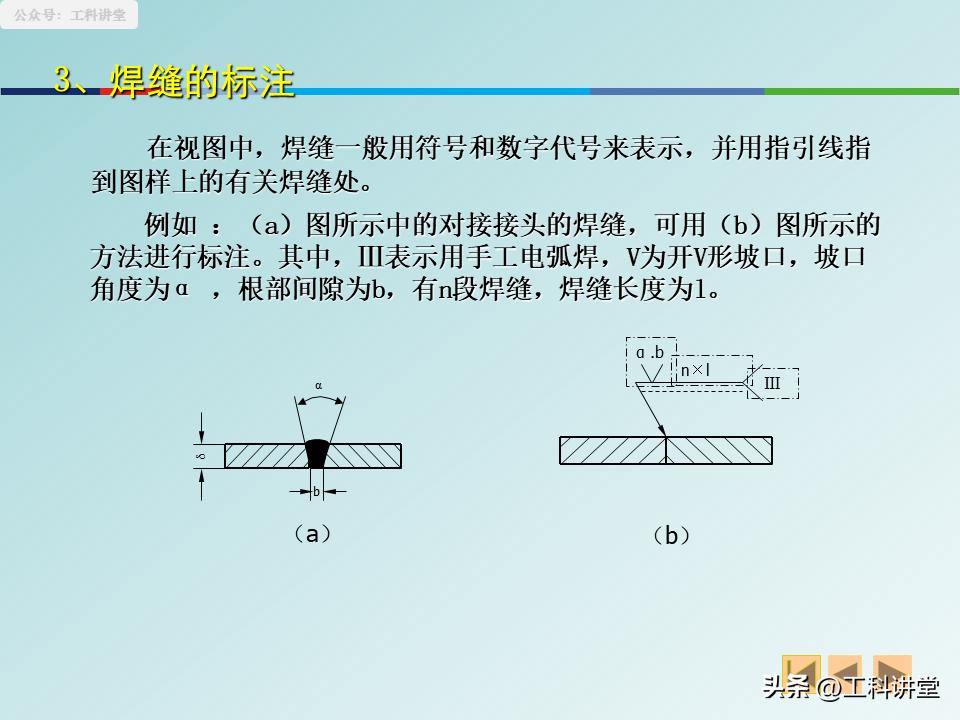

3.标注焊缝截面形状会用到基本符号, I 形、V 形、以及角焊缝这些常用的形式, 都存在对应的固定符号, 运用符号进行标注, 相较于大段文字描述而言, 要清晰规范许多。

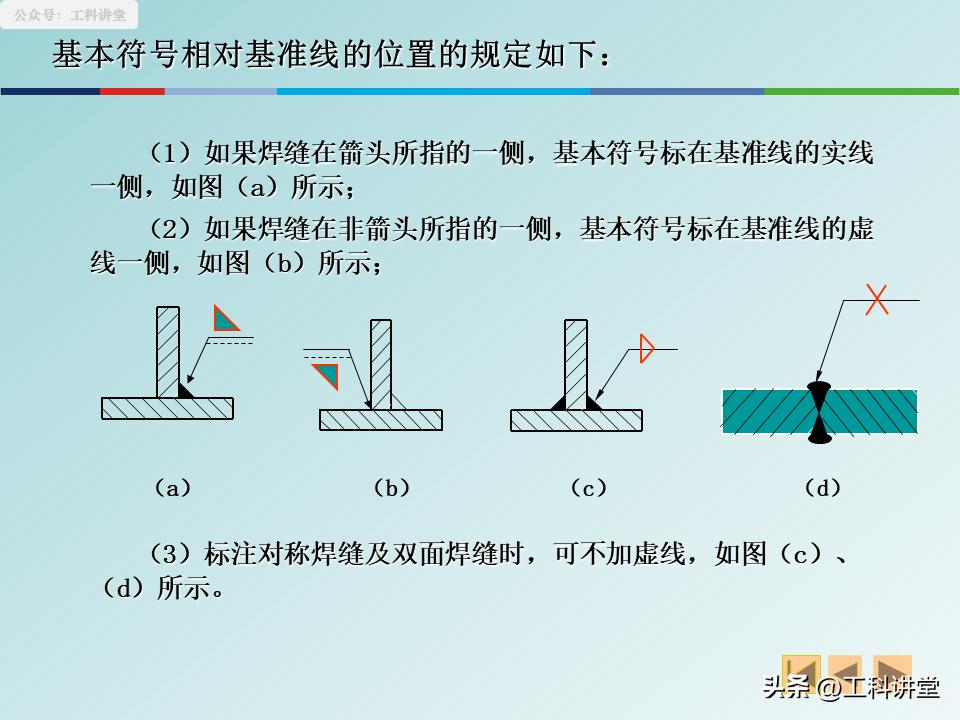

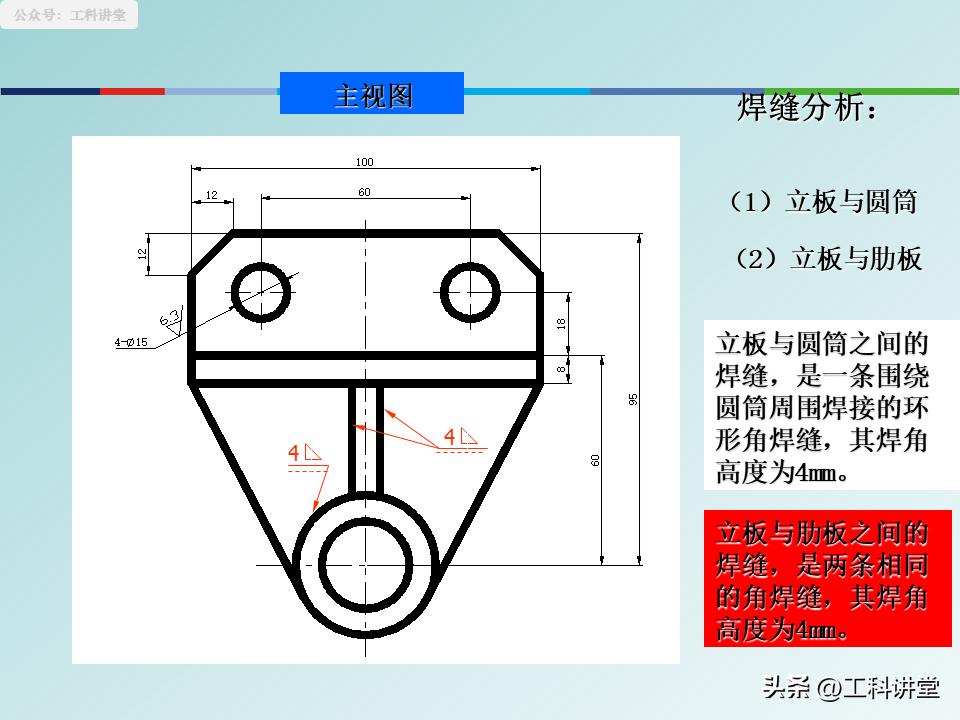

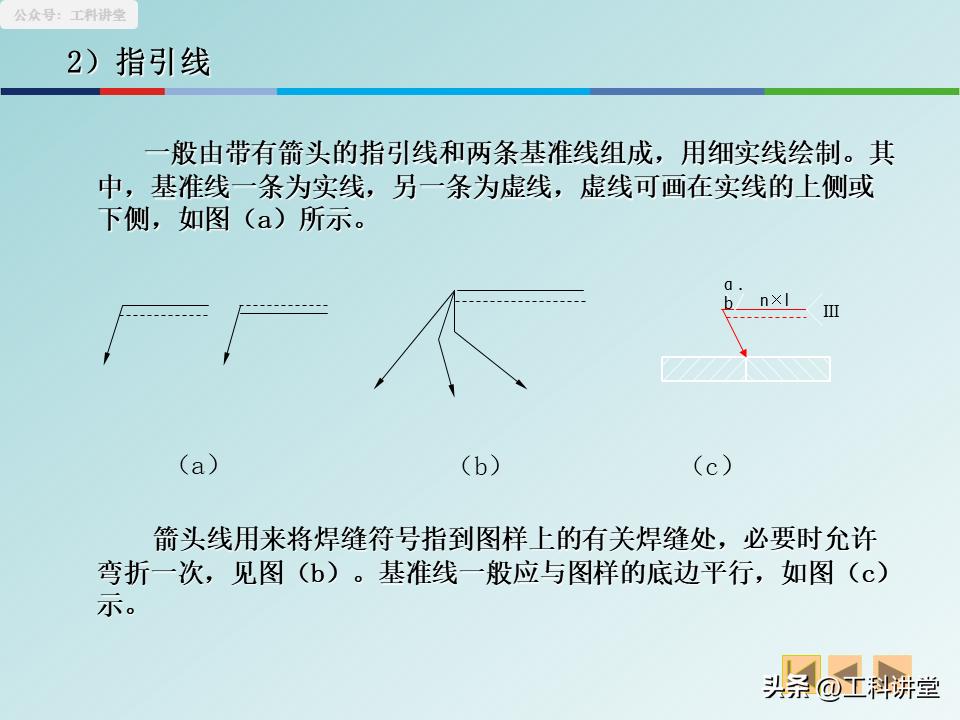

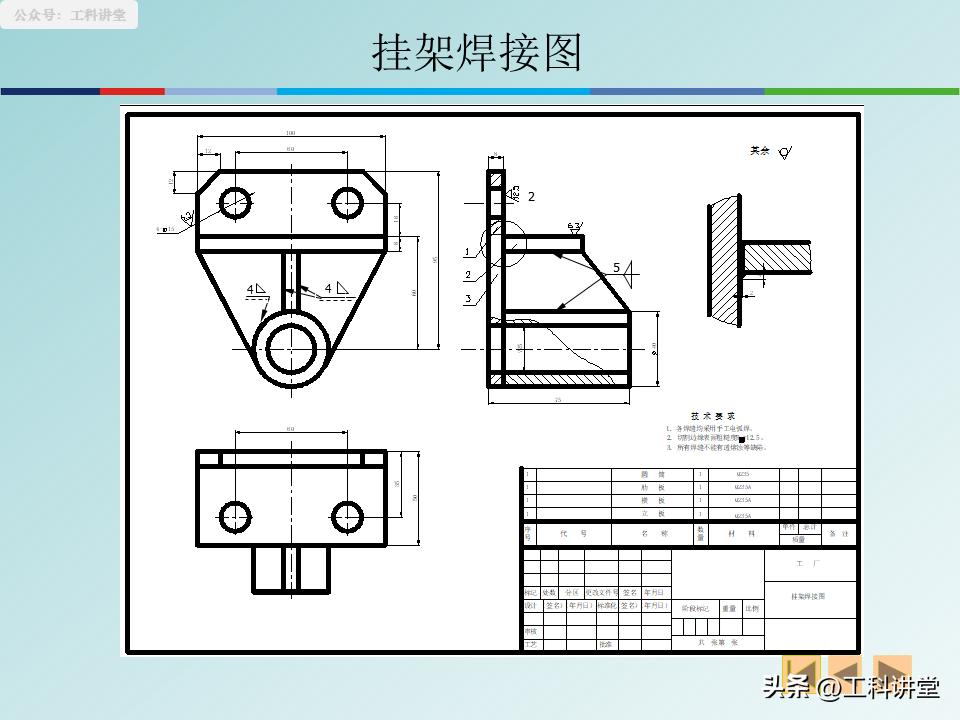

4.画法指引线有着相关的规矩, 不准随意去标注箭头。指引线能划分成箭头线以及基准线, 基准线其中一条是实线, 对应的另一条为虚线, 把焊缝处于箭头所指的那一侧时, 基本符号就要标注在实线朝的那侧, 如果焊缝在非箭头的一侧, 那么基本符号就要标在虚线侧面, 对于对称焊缝来讲能够直接省去虚线。

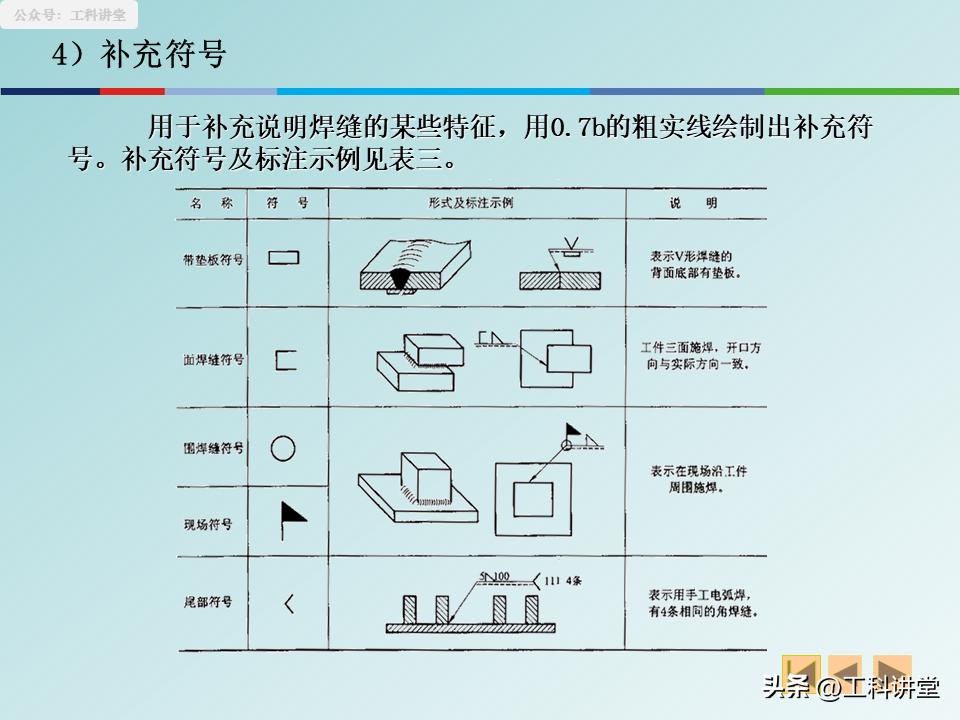

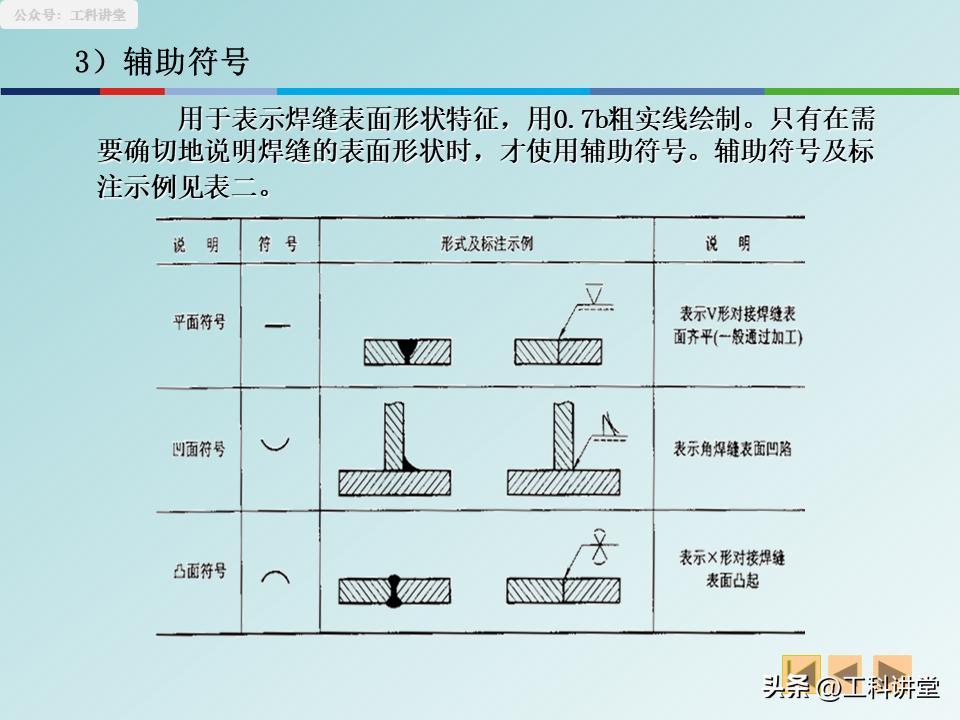

5.以辅助以及补充符号去将全焊缝特征完整表述出来, 对于需要表面加工成齐平、凹陷、凸起状况的, 要采用对应的辅助符号；而针对三面焊、现场施焊、围焊这类特殊要求的情况, 需动用补充符号进行标注, 无需另外书写多余的技术要求。

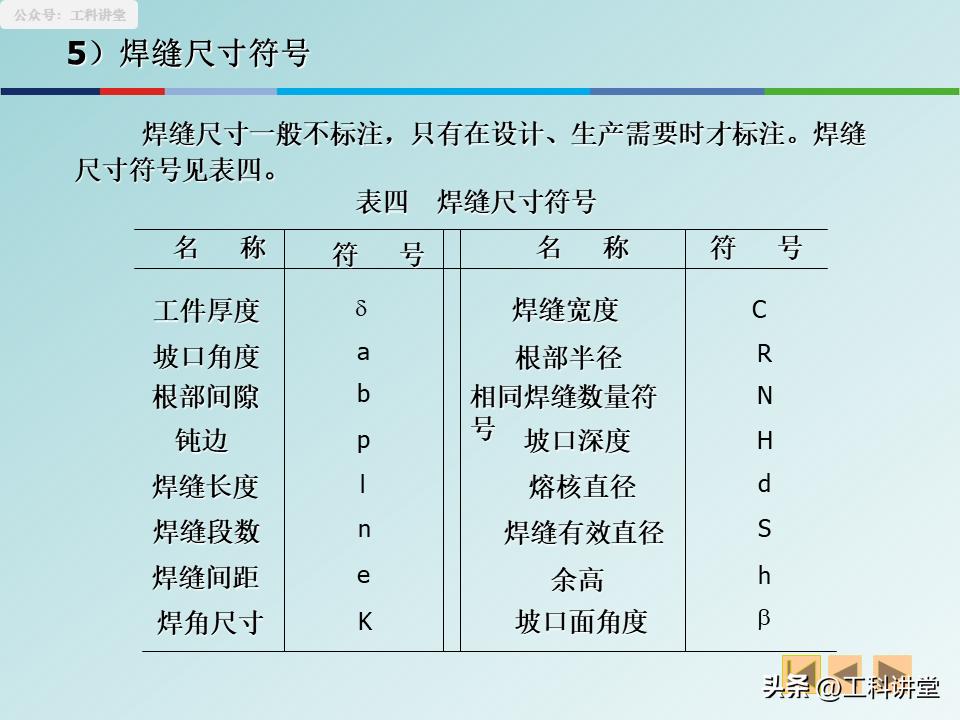

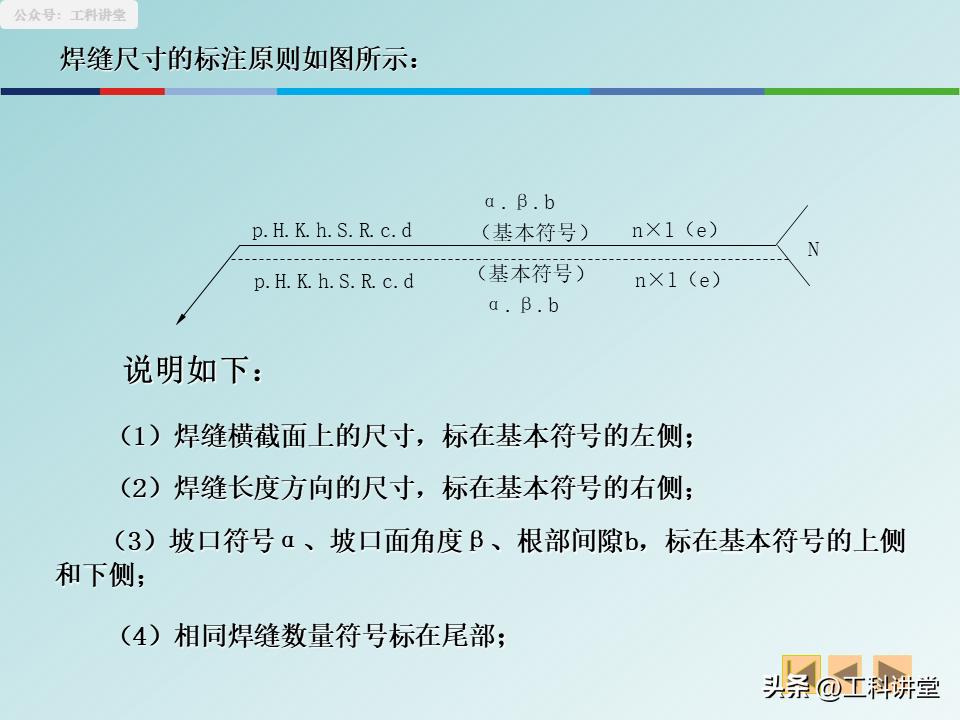

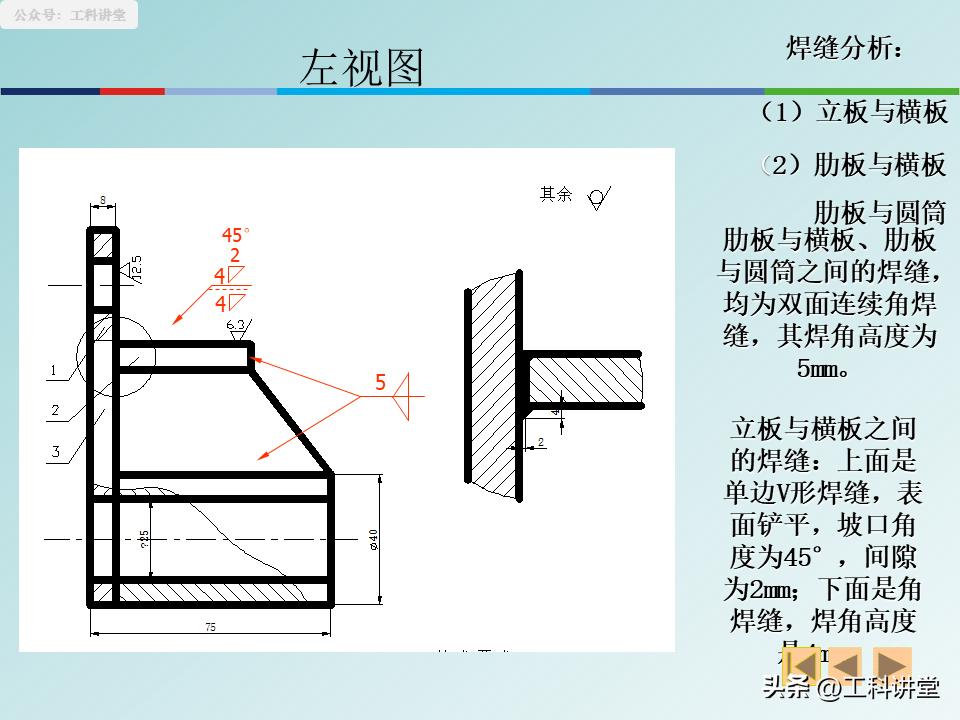

6.尺寸的相关标的会按照固定的顺序来执行, 这样就肯定不会出现标混的情况了。焊缝的横截面上所涉及到的尺寸会被标在基本符号的左侧位置, 长度方向的尺寸则会标在右侧, 坡口角度还有根部间隙会标在上下侧, 相同焊缝数量会直接标在尾部, 如此一来不容易产生混乱的状况。

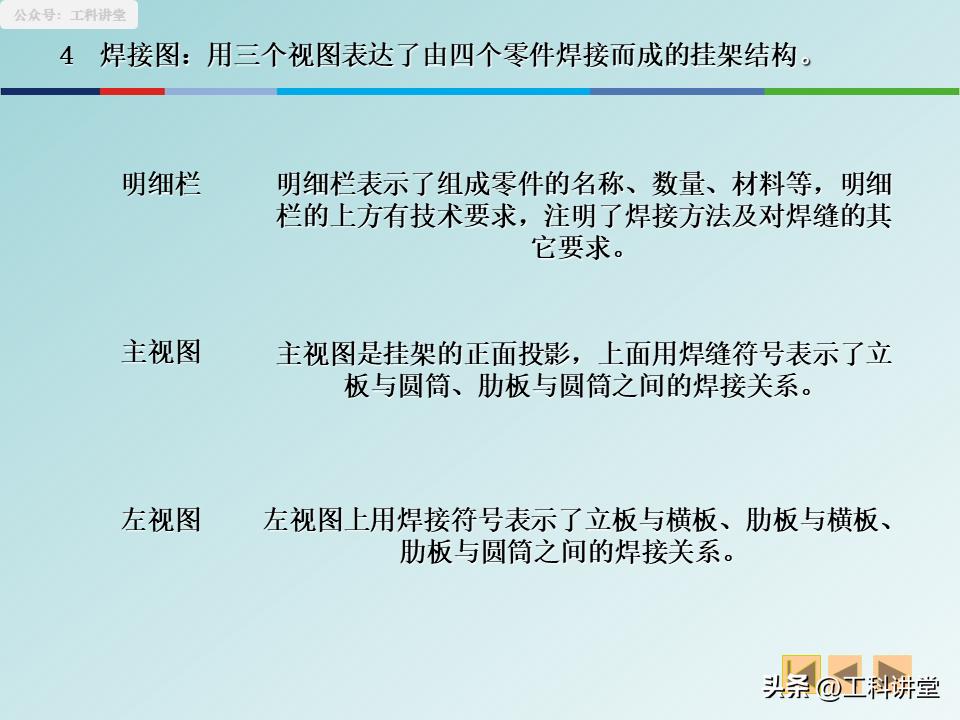

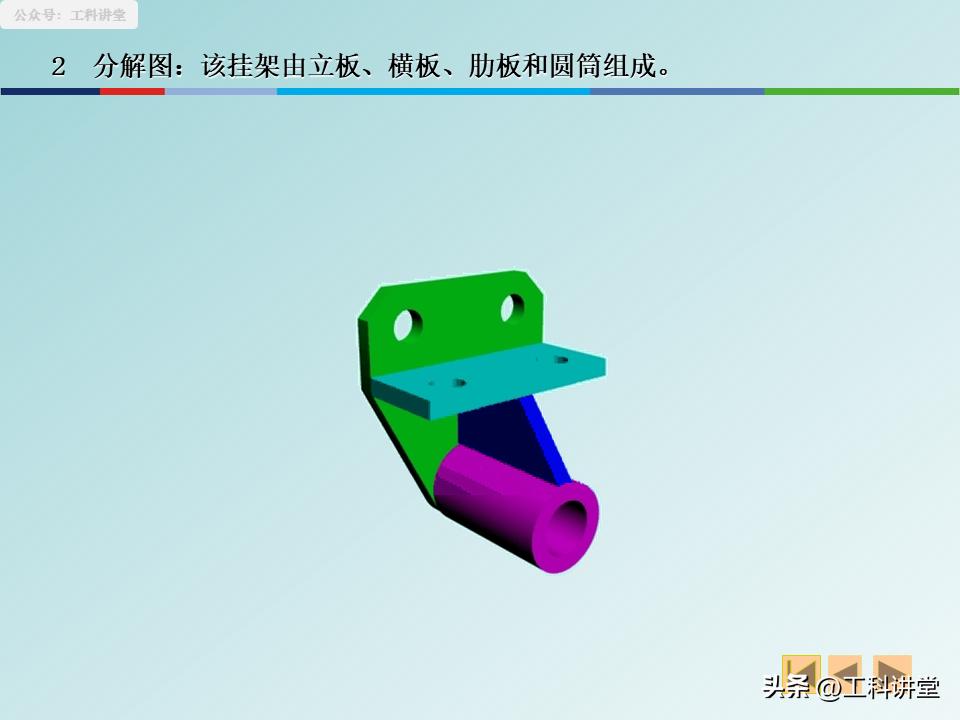

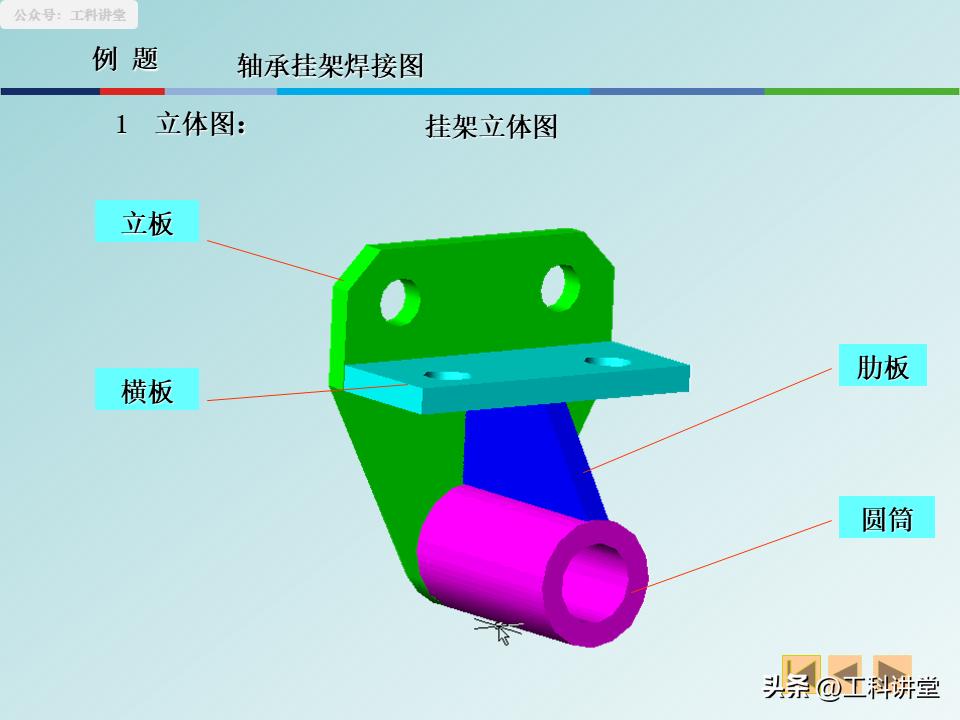

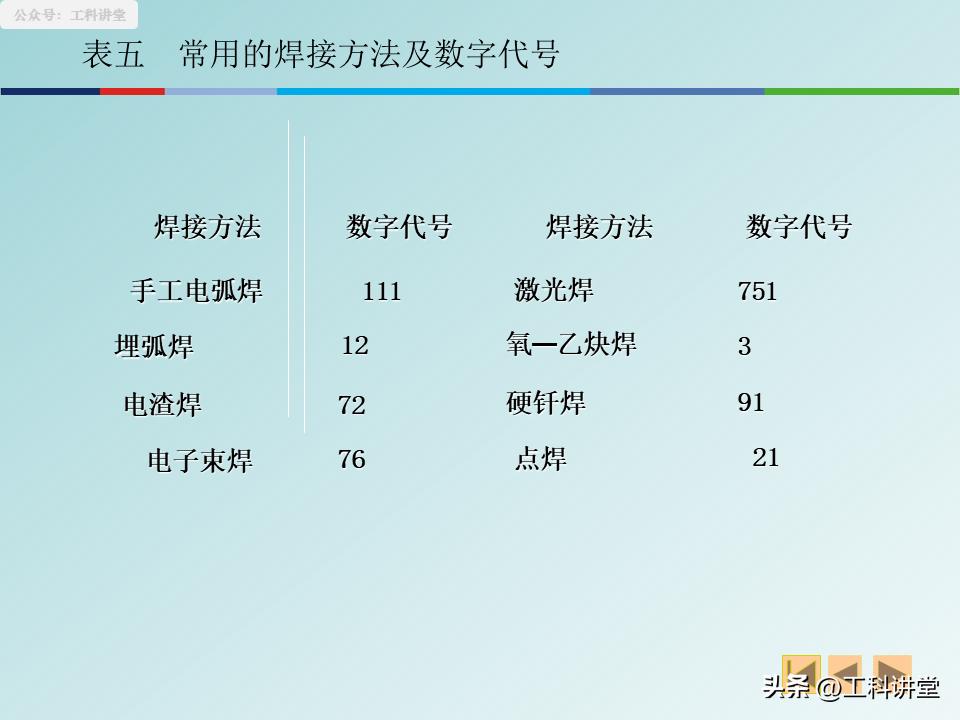

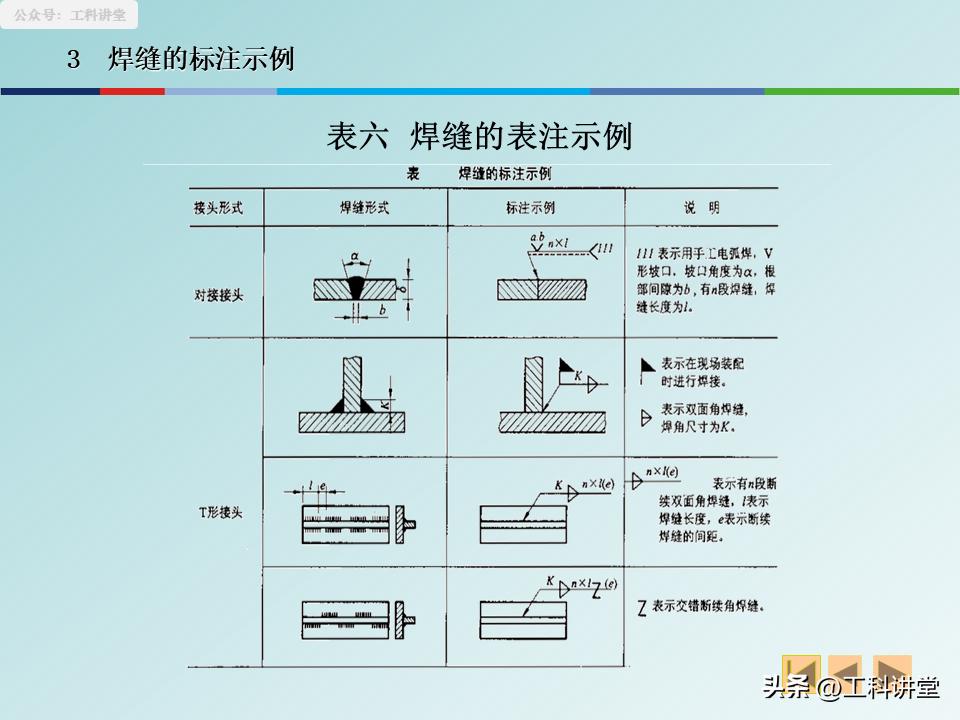

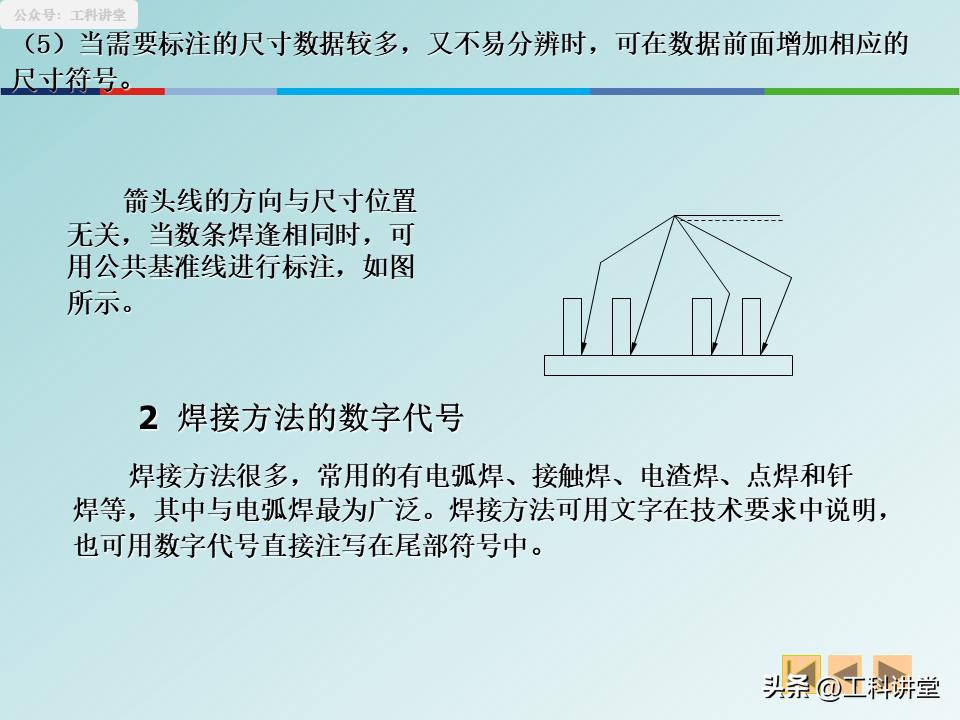

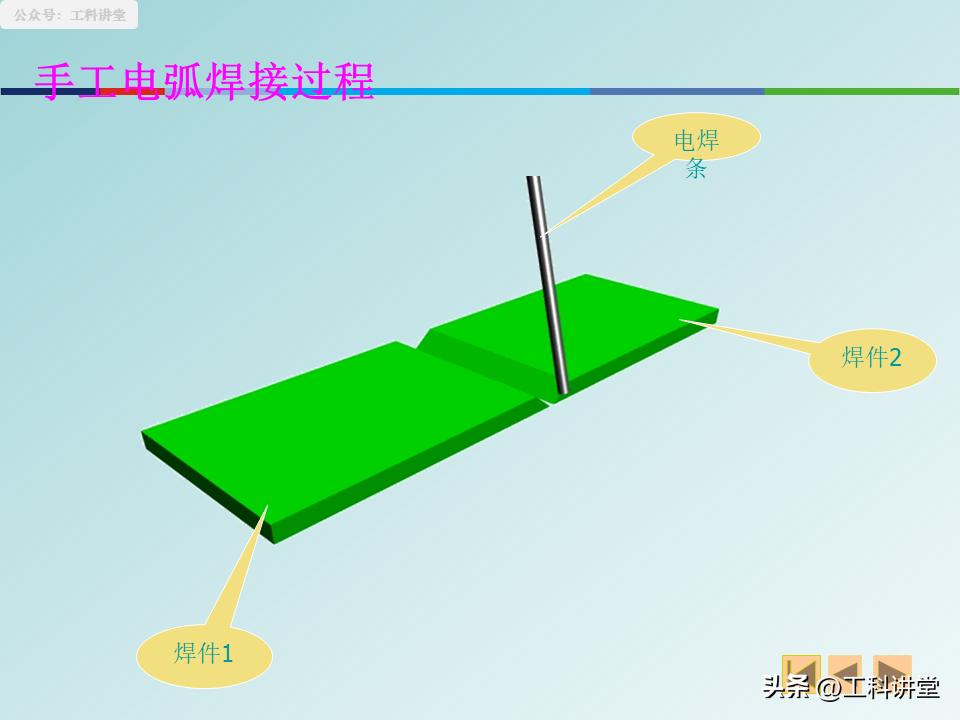

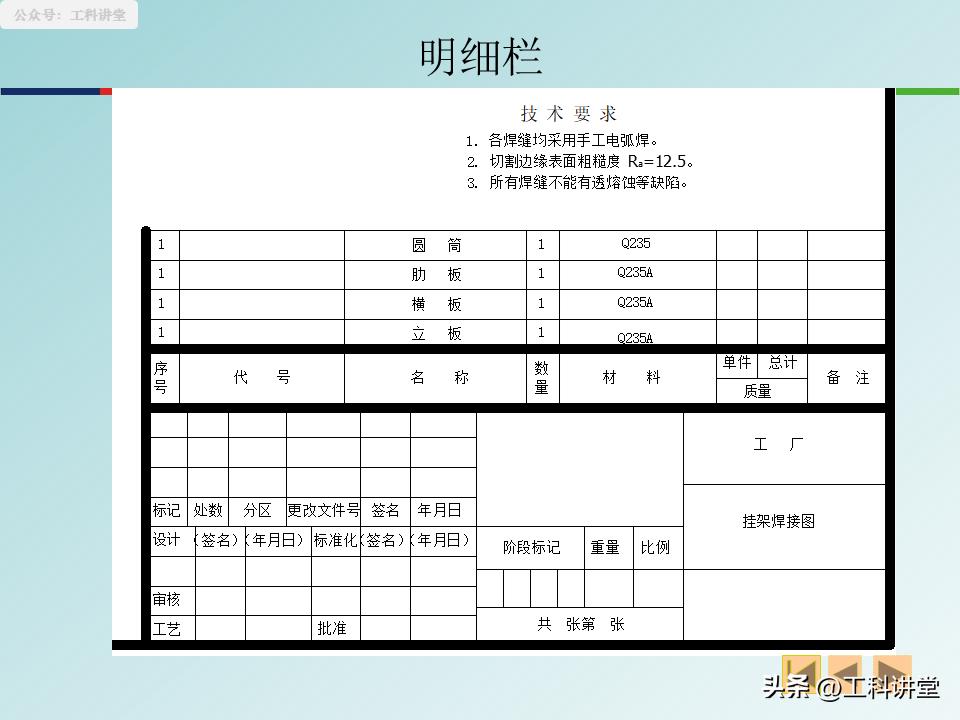

7.把焊接方法采用数字代号来表示, 既省事又规范, 常用的手工电弧焊代号是111, 埋弧焊代号为12, 氧 – 乙炔焊代号是3, 将其直接标注在尾部, 无需在通篇的技术要求里反复进行说明，是这样的情况。
二、展开图计算与画法：5 个实操要点
展开图的关键所在, 是要把立体表面那个确切的实图, 精确无误地摆平展列在平面之上, 哪怕只是算错极其细微的一点儿, 一旦下料则都会完全报废, 而这五个要点, 它们覆盖了数量极多的那些常用情景。

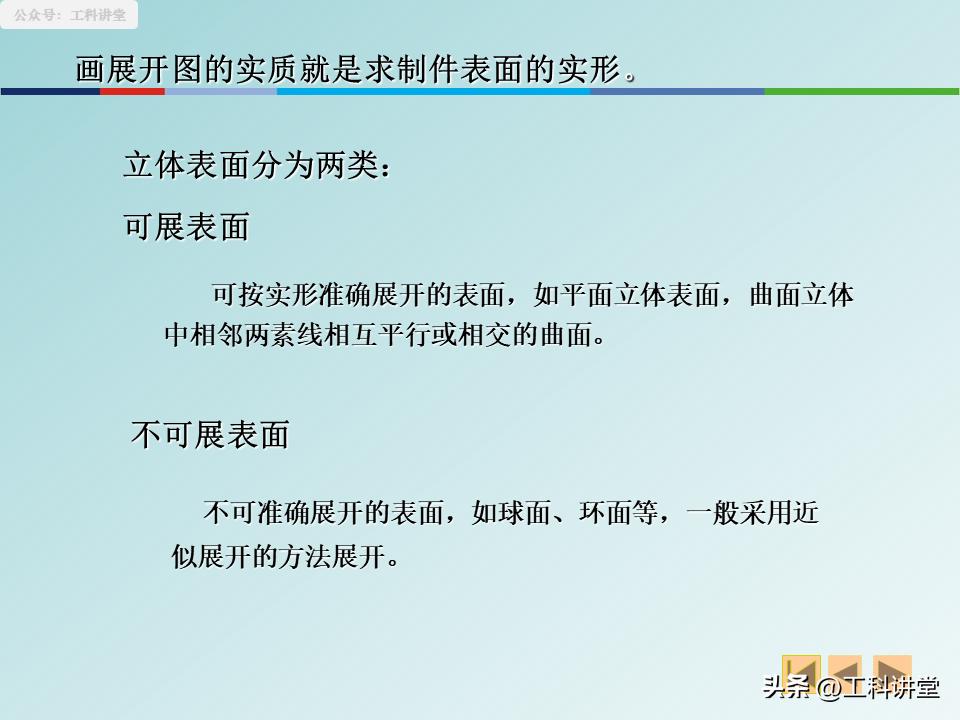

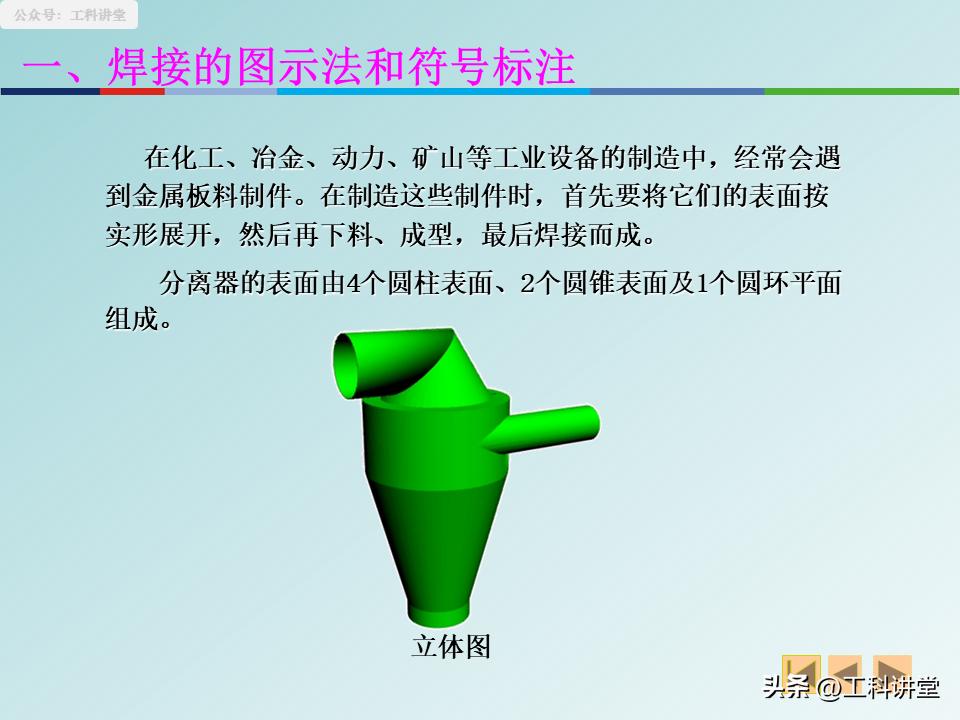

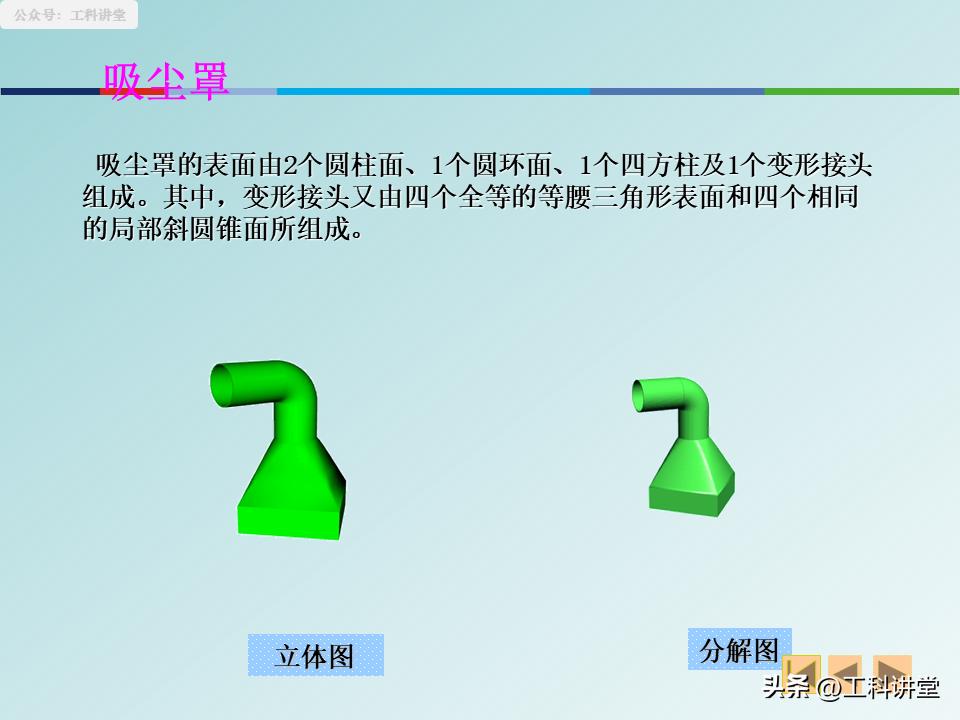

1.首先, 区分可展以及不可展的表面情况, 而后, 抓住求实形的核心要点。平面立体、圆柱圆锥这类之中, 相邻素线呈现平行或者相交状况的乃是可展表面, 能够精确地画出实形；球面、环面属于不可展表面, 只能运用近似法来展开。

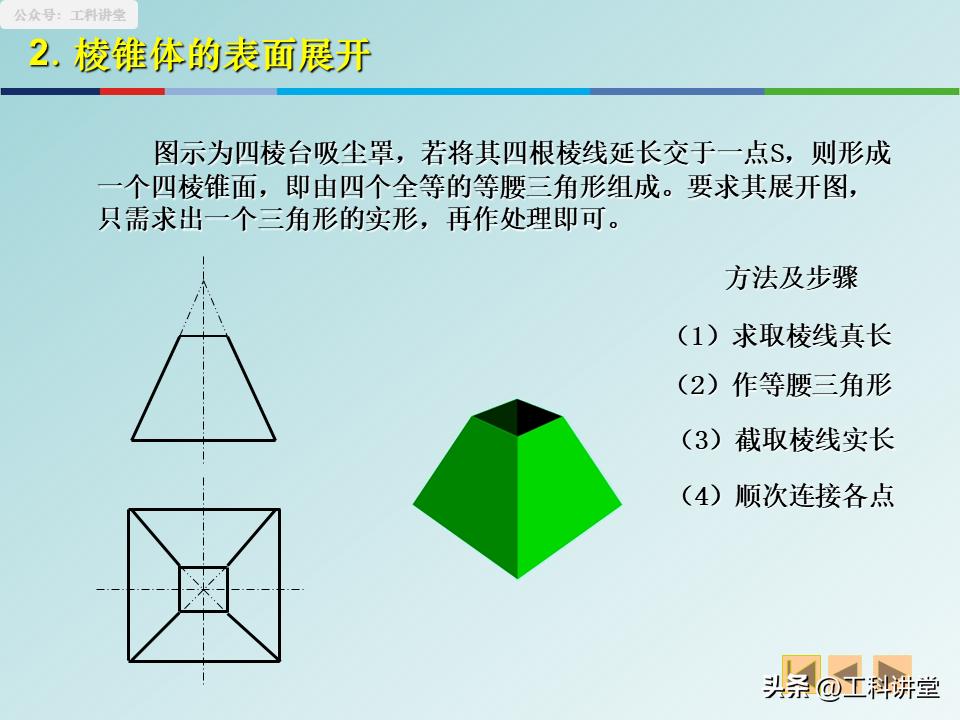

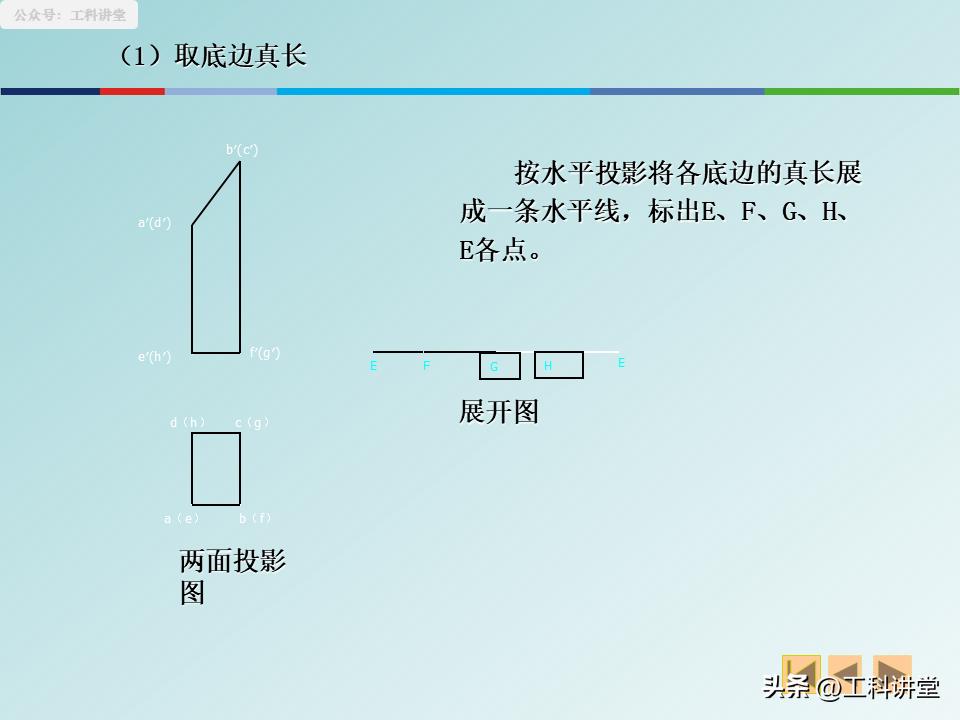

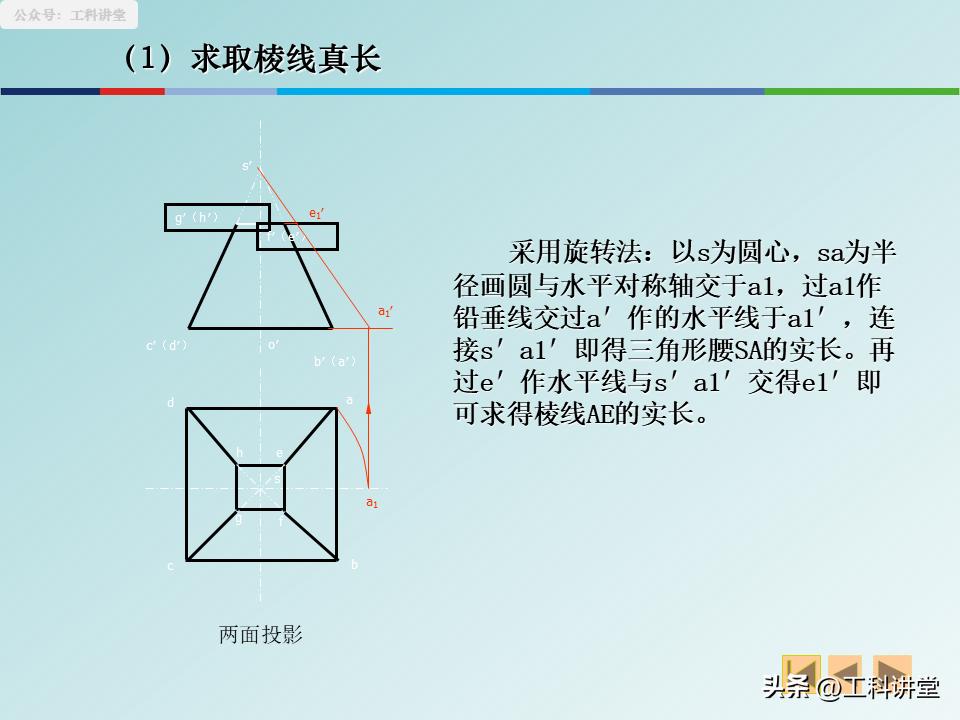

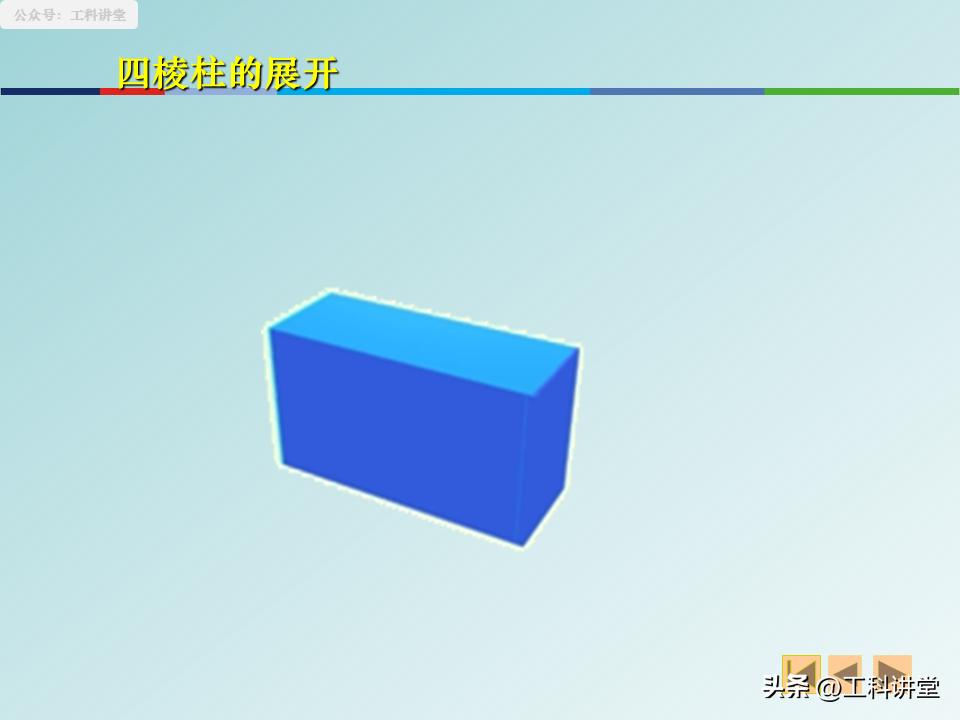

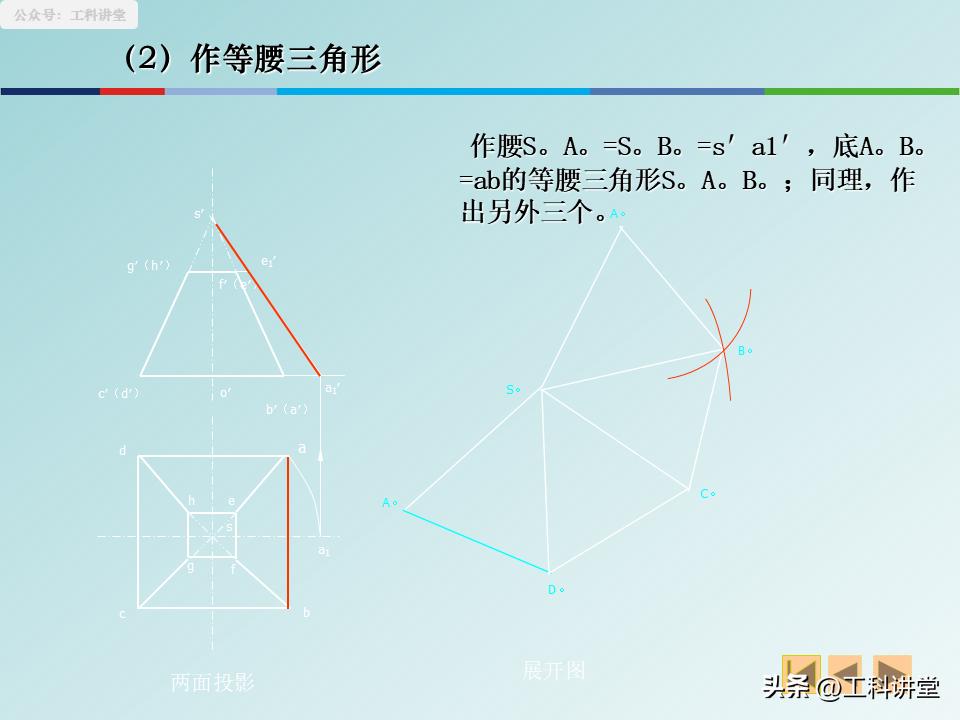

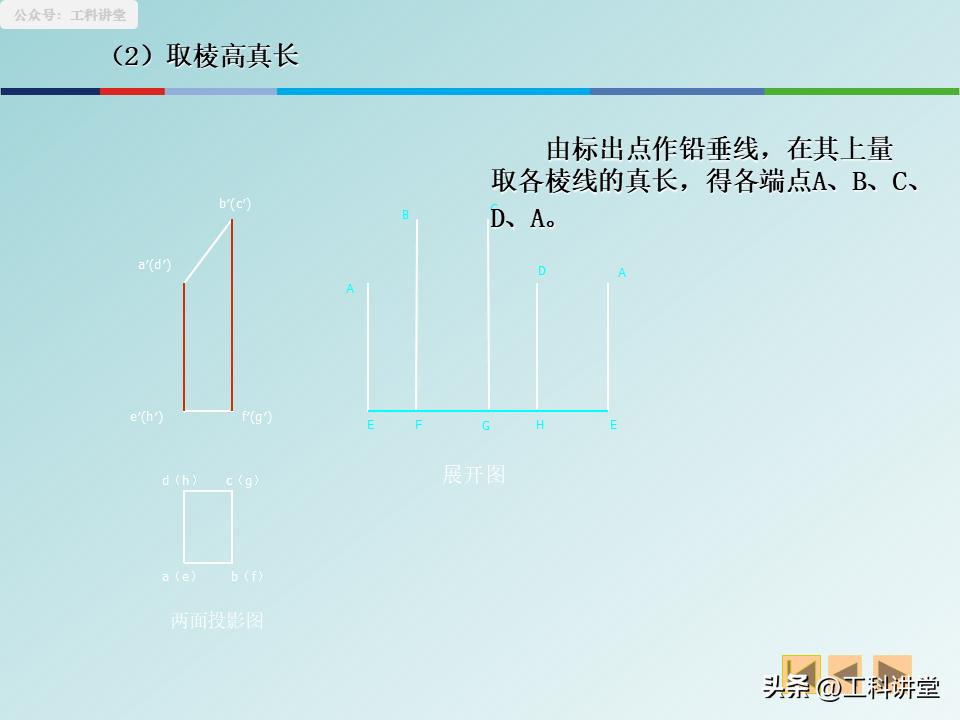

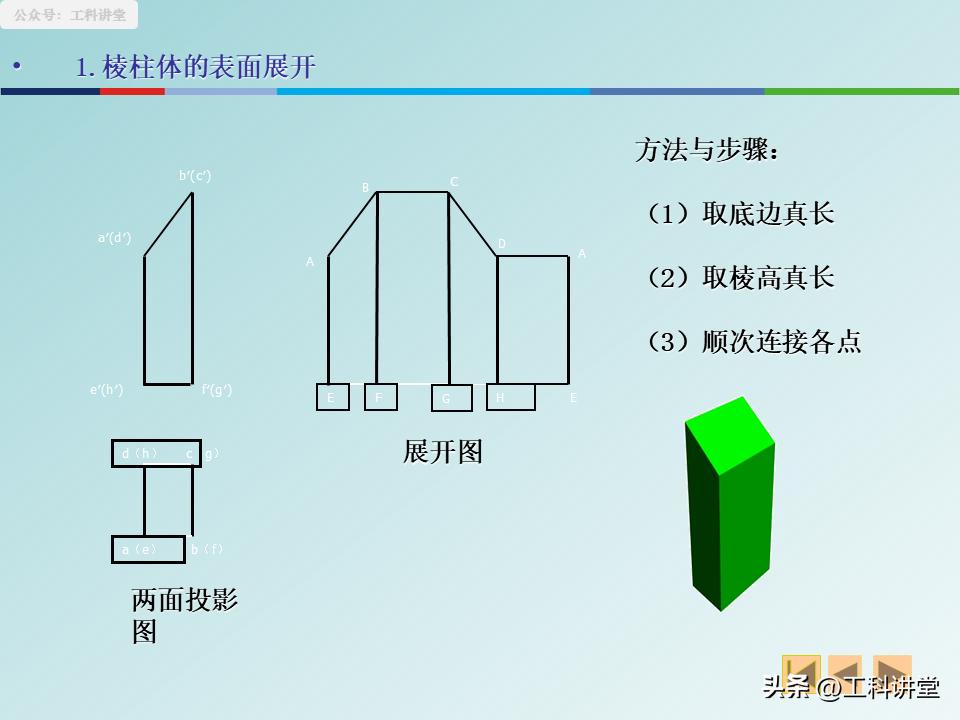

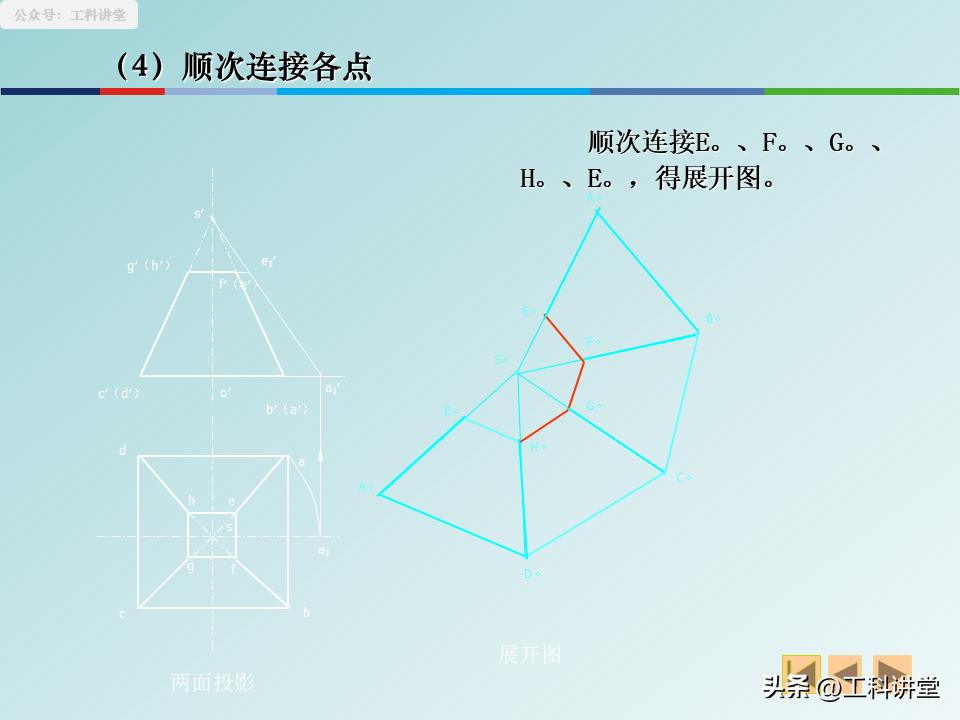

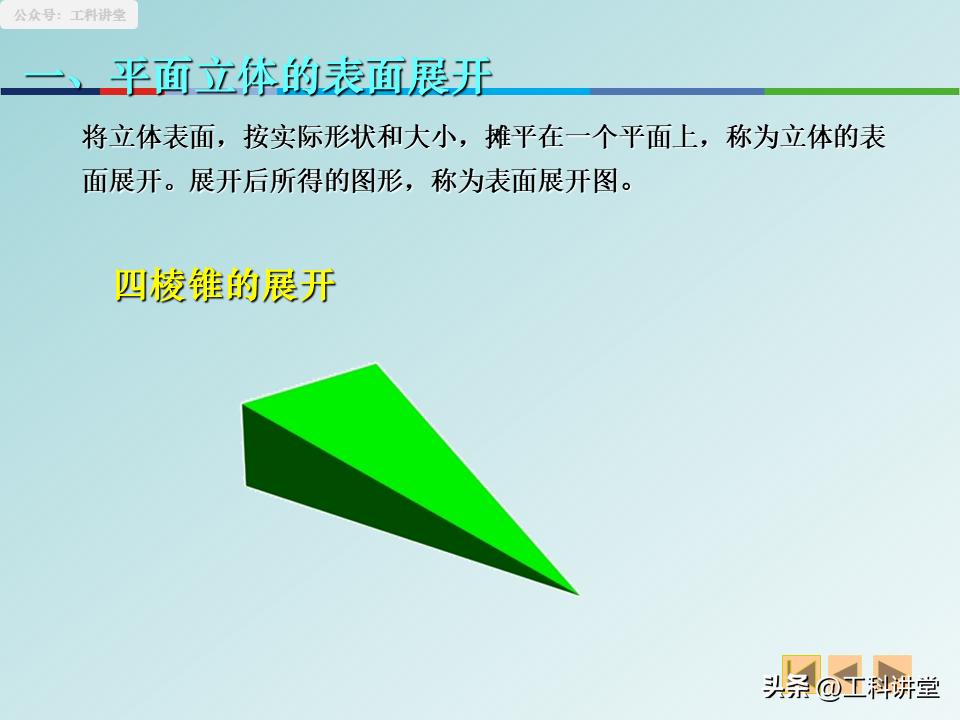

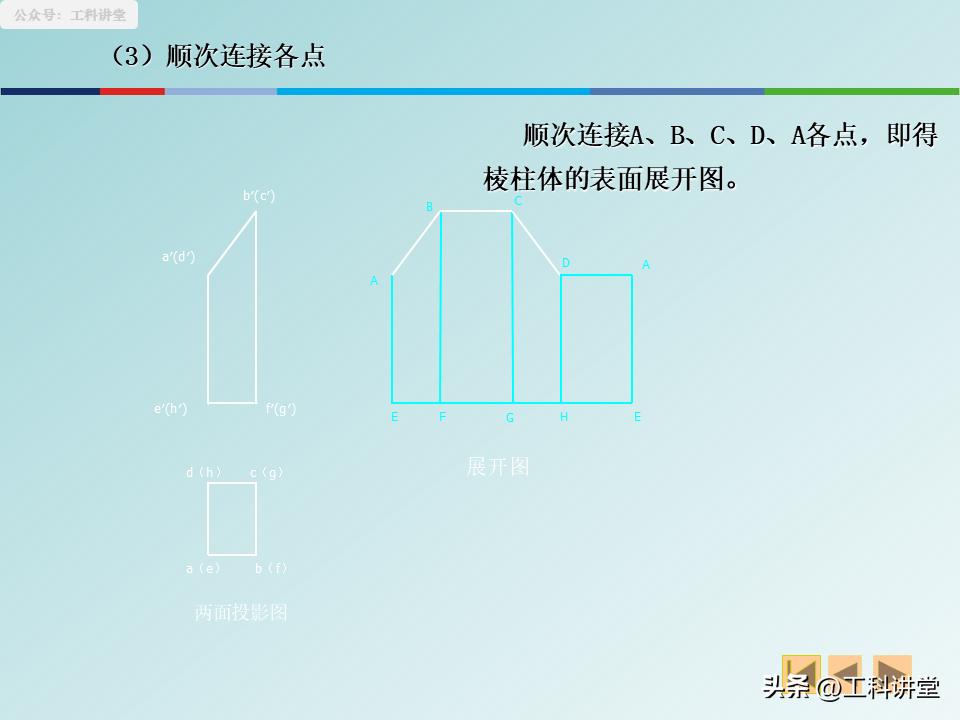

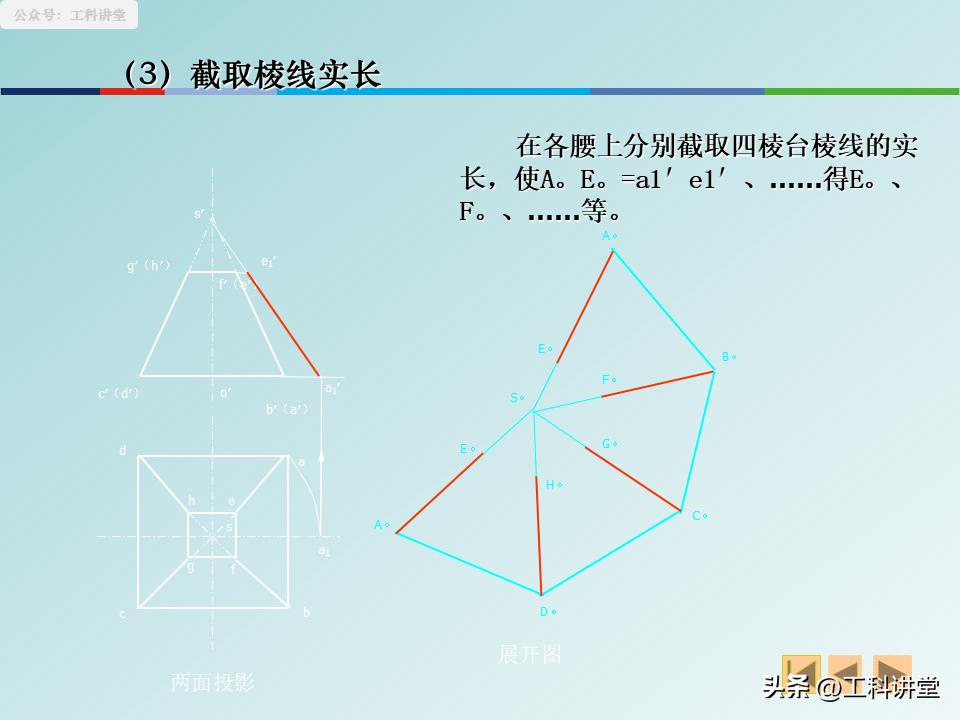

2.将棱柱、棱锥这些平面立体予以展开。先行取得底边的实际长度并展成为直线, 接着去量取棱线的真实高度, 而后依次连接各个点, 如此便能够得到完整的展开图, 无需进行复杂的计算。

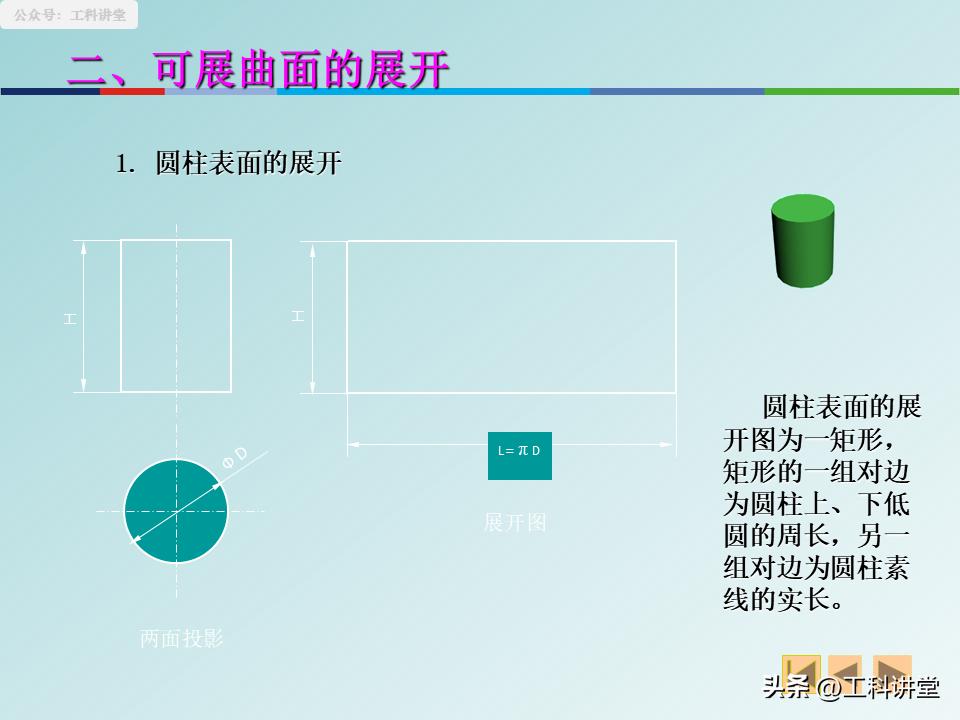

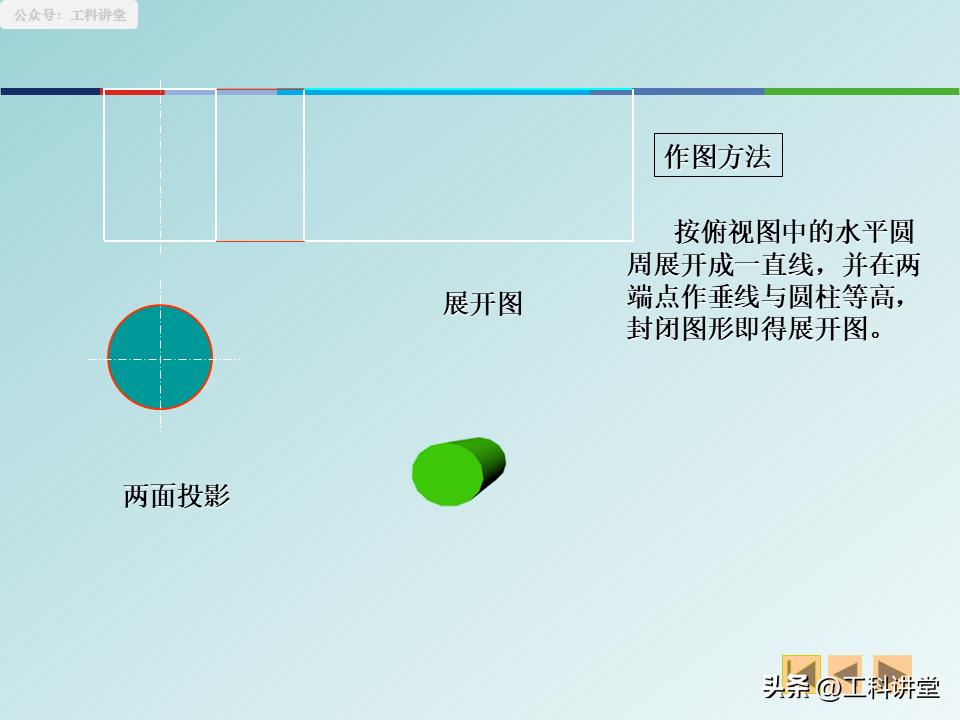

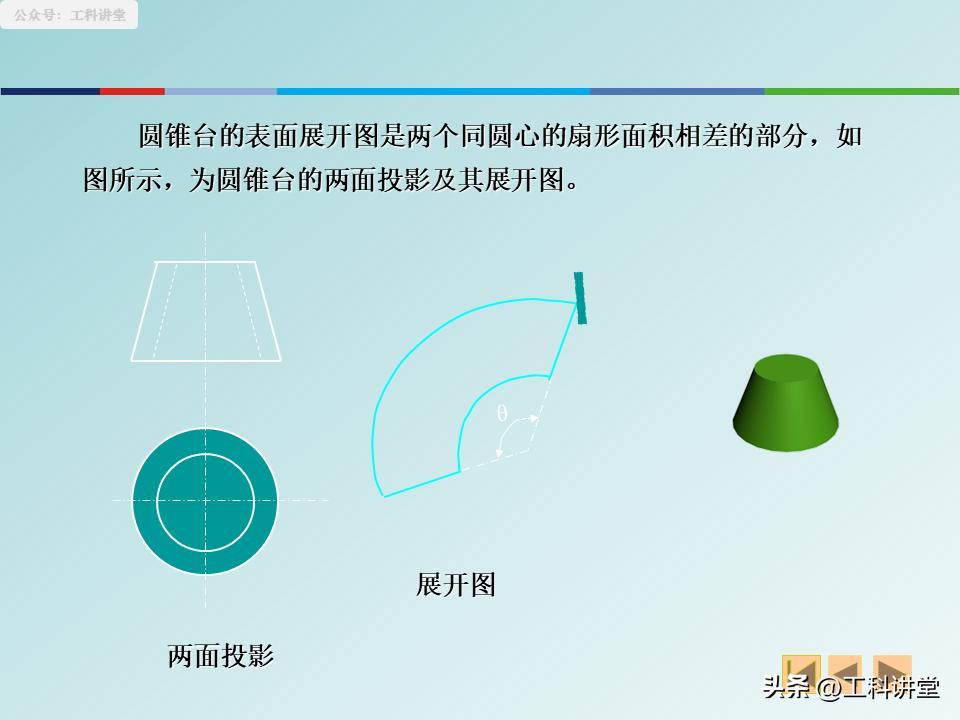

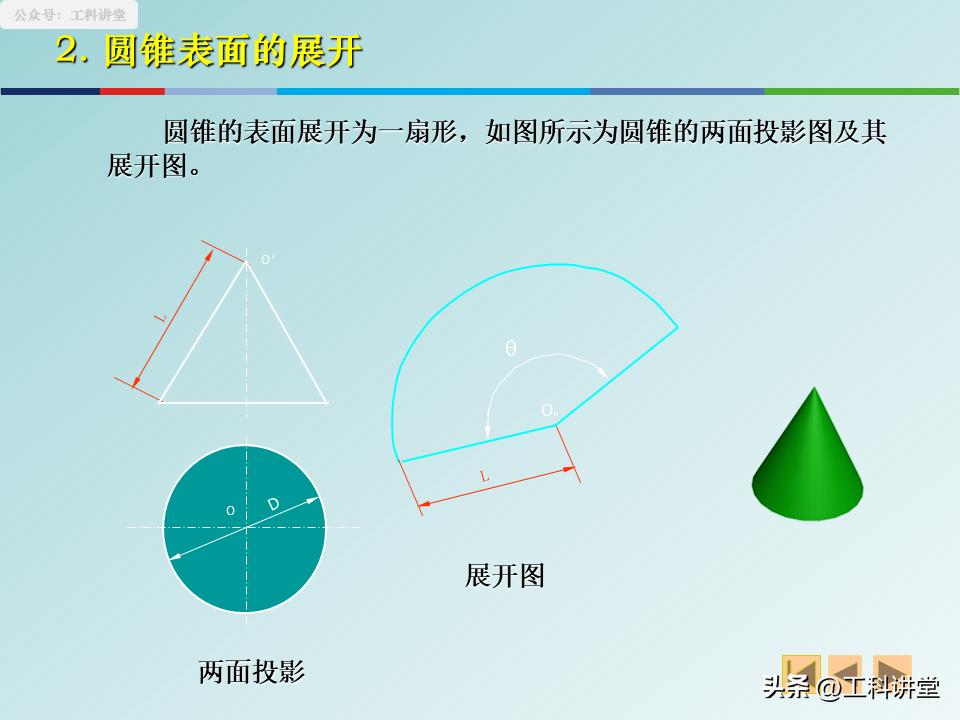

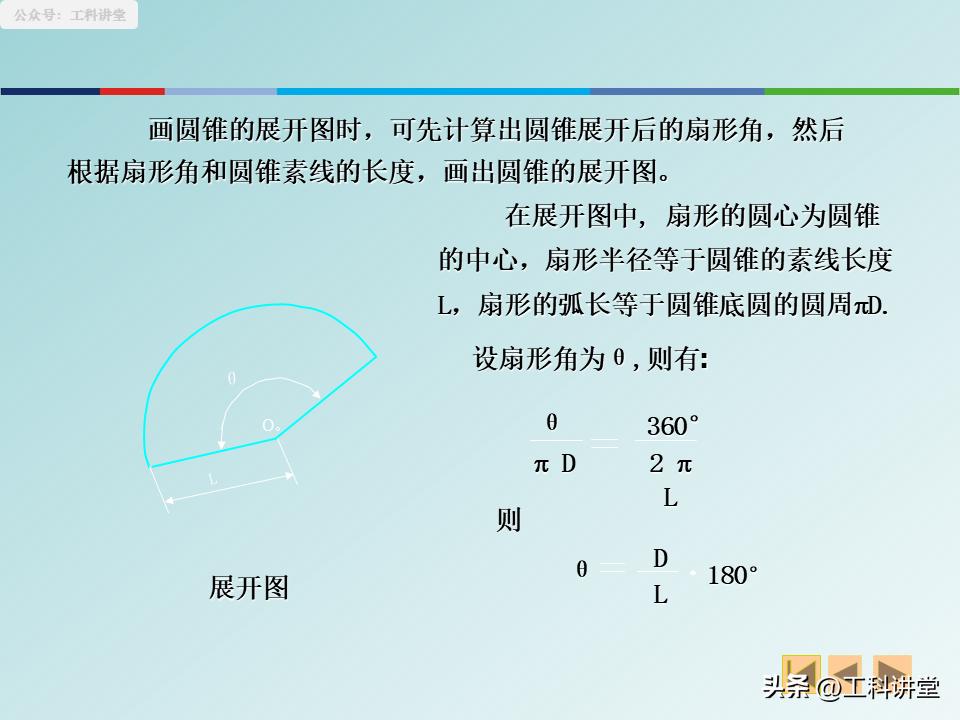

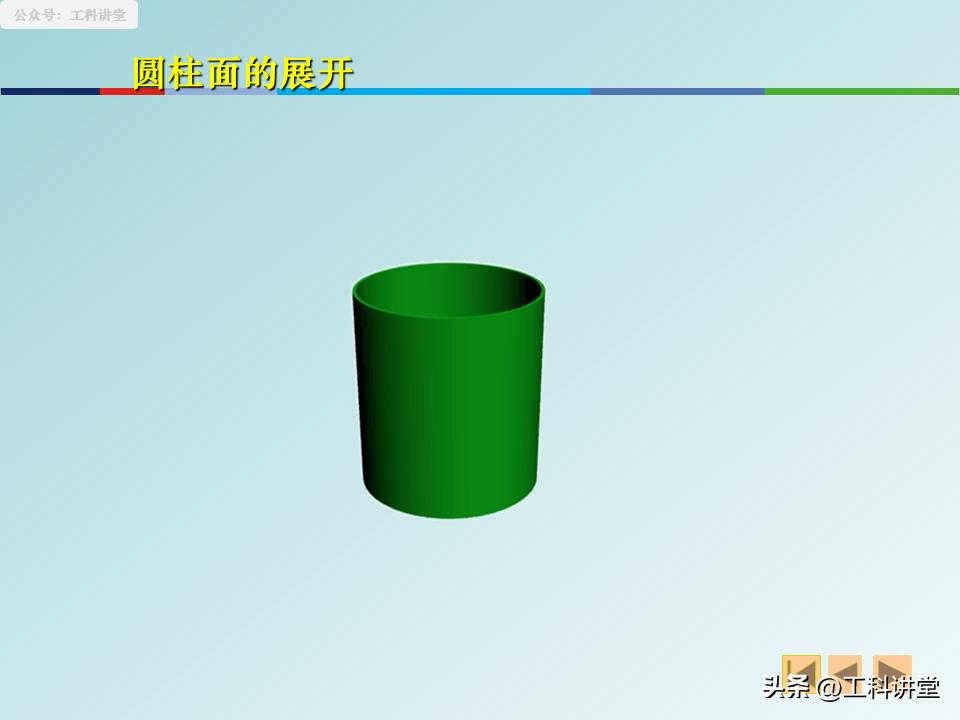

3.有圆柱、圆锥这样的可展曲面, 记住相关公式后可直接运用。圆柱展开后呈现为矩形, 其长度是底面圆的周长, 为πD, 宽度是圆柱自身的高度；圆锥展开后是扇形, 扇形的半径等同于圆锥素线的长度L, 圆心角θ等于D除以L再乘以180°, 通过直接计算便能进行绘制。

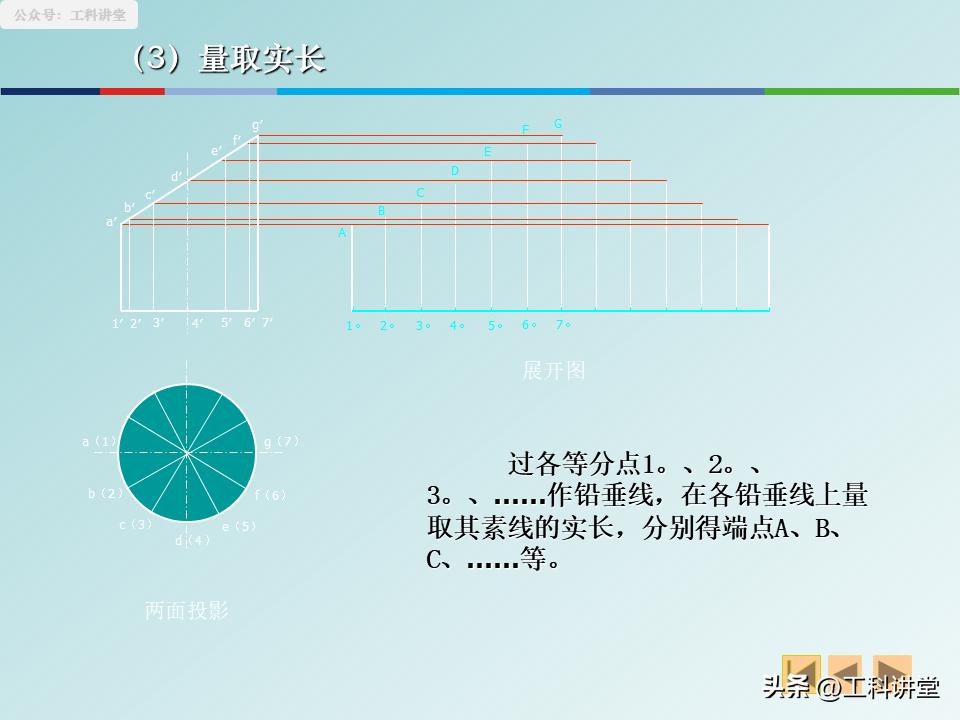

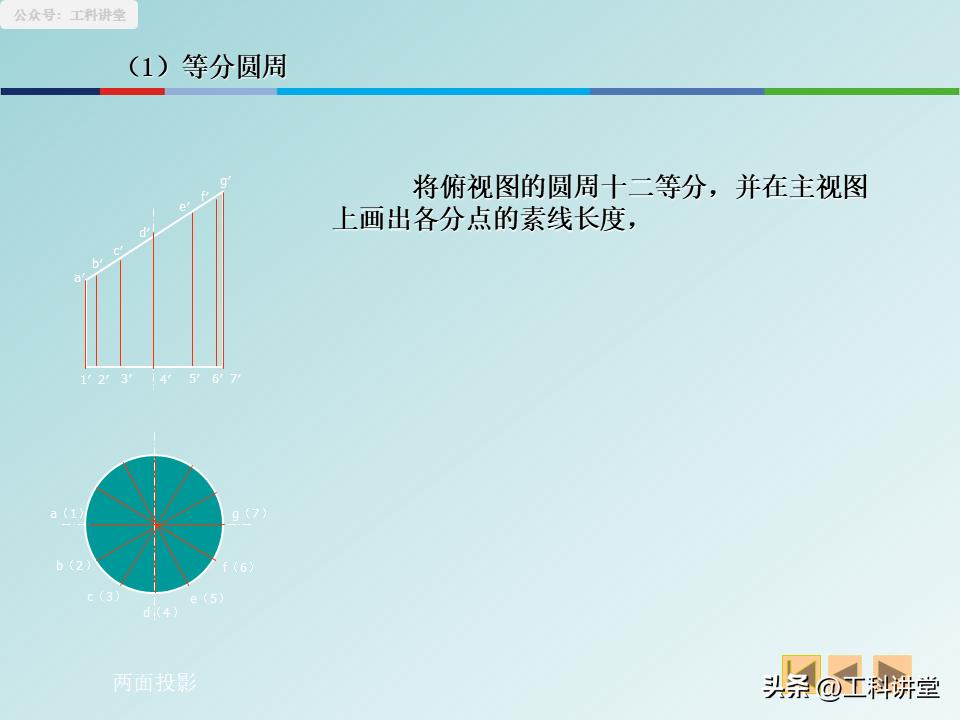

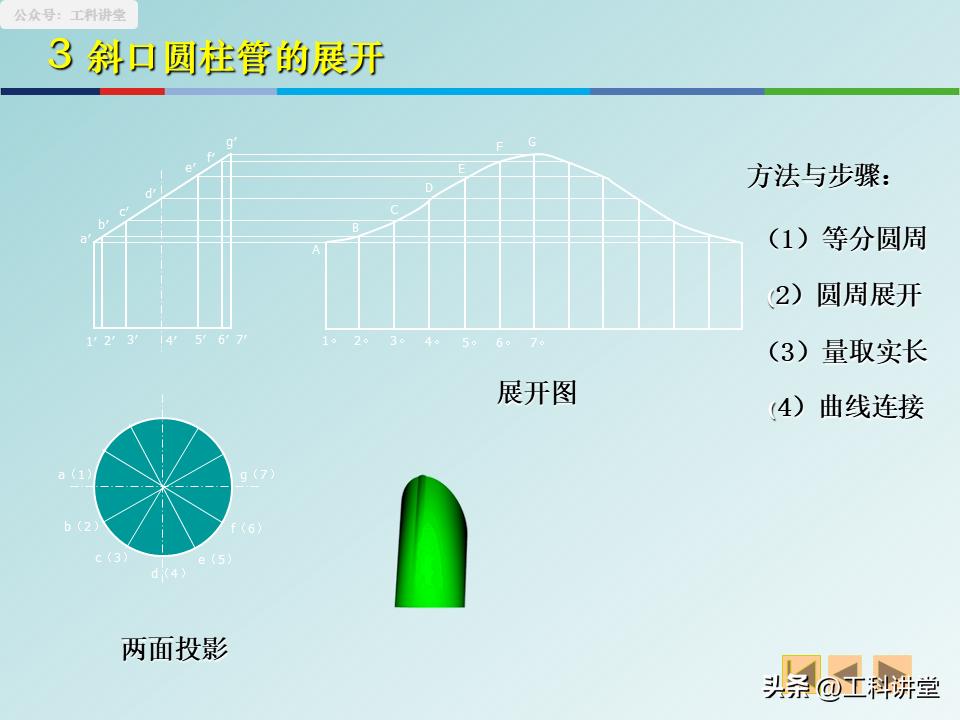

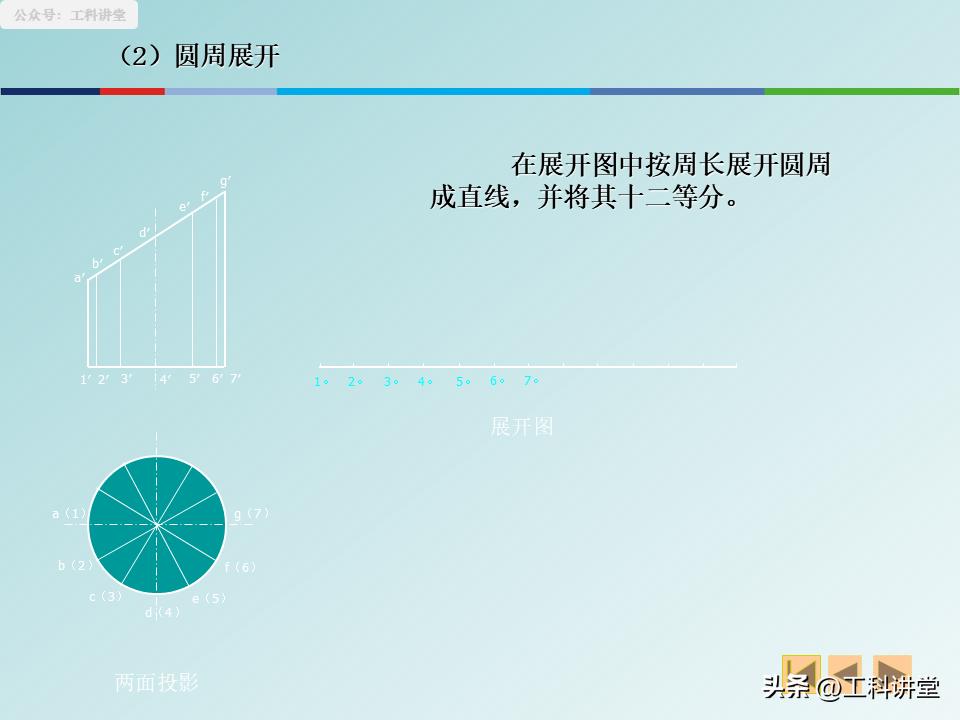

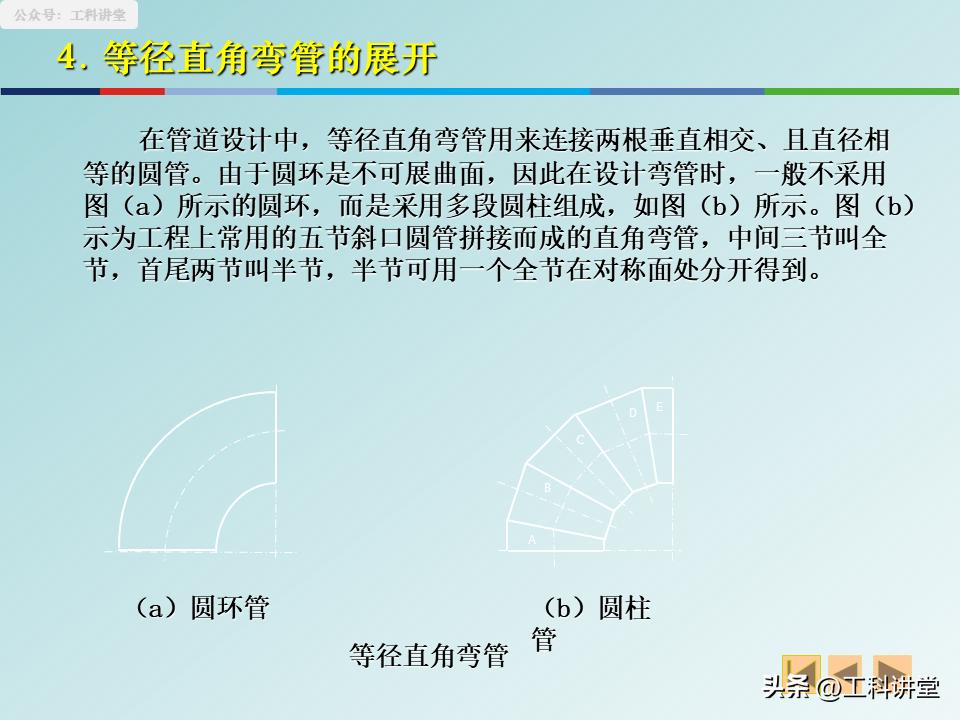

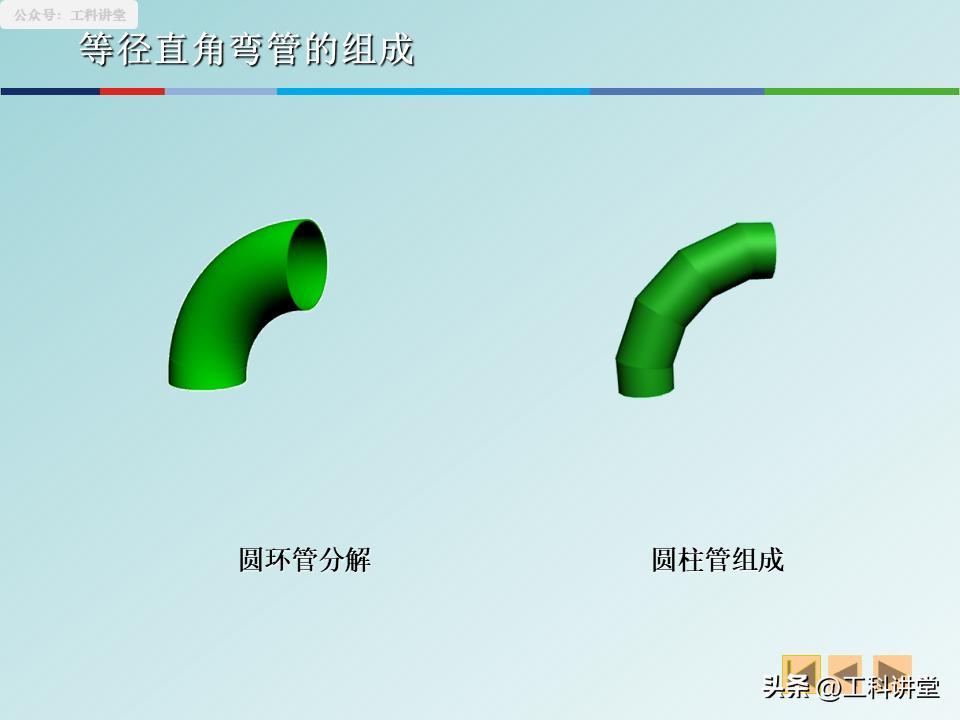

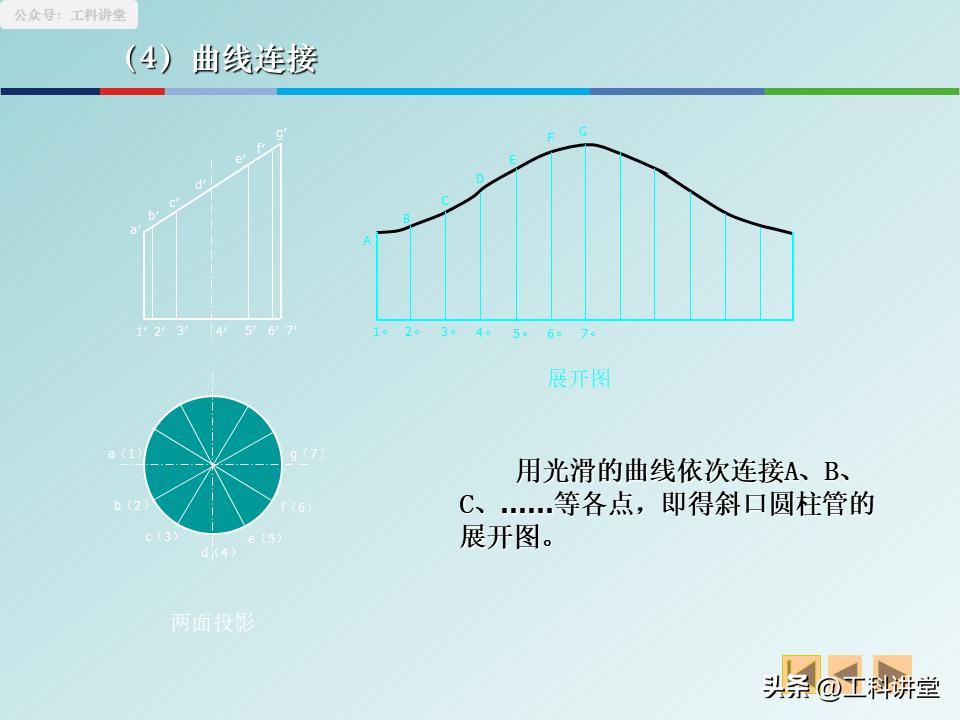

4.将异形管展开, 运用等分圆周法去控制误差。像斜口圆柱、等径直角弯管这类异形的部件, 首先要把底圆进行等分, 去寻找到每一段素线的实际长度, 接着再对应到展开的直线之上哩, 然后用光滑曲线连接起来, 如此这般误差就能降到最低！
5.那种不可以展开成平面的曲面, 采取用近似划分的方式来进行下料操作。比如说像球面这种类型的曲面, 它是没有办法做到精确展开的, 那就把这种球面划分成数量不等的若干个小块, 对于每一个小块都近似地当作圆锥或者梯形来对待, 先分别将这些小块展开之后, 然后再会萃拼接起来, 这是在该行业以内普遍运用的下料方法。
每一个被做出标注的, 每一段呈现出线条状态的, 全都对应着现场存在的一道工序, 这12个要点, 都是从实际进行的制图以及现场开展的施工当中总结归纳而成的, 若是彻底理解掌握了, 那么既能够减少走弯路的情况发生, 又能够避免出现那些不必要导致的材料以及人工方面的消耗浪费情况。
