基本坡口符号详解

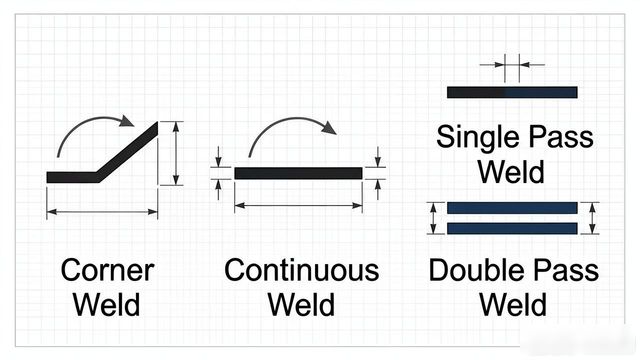

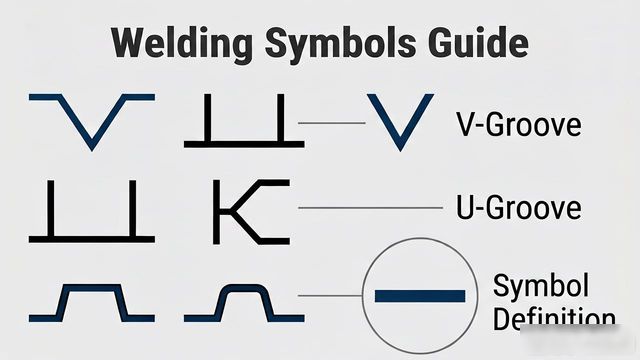

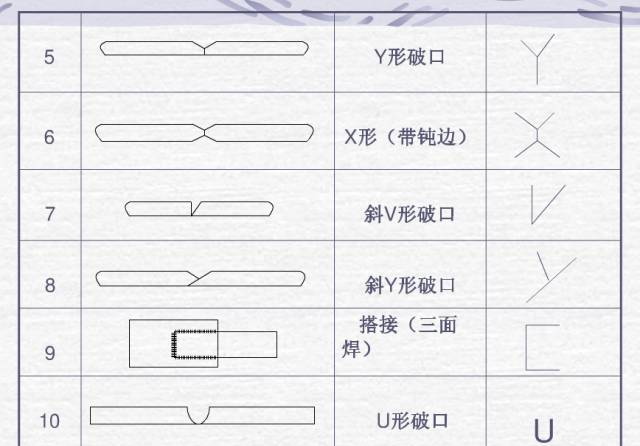

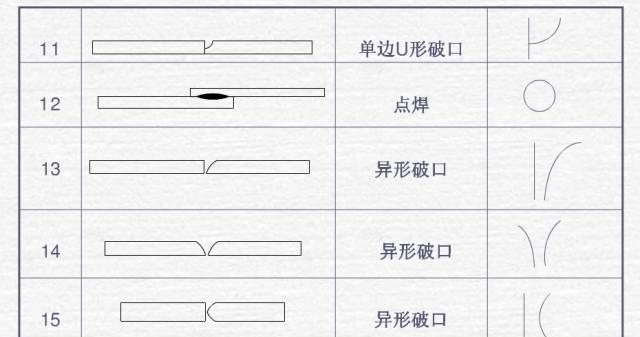

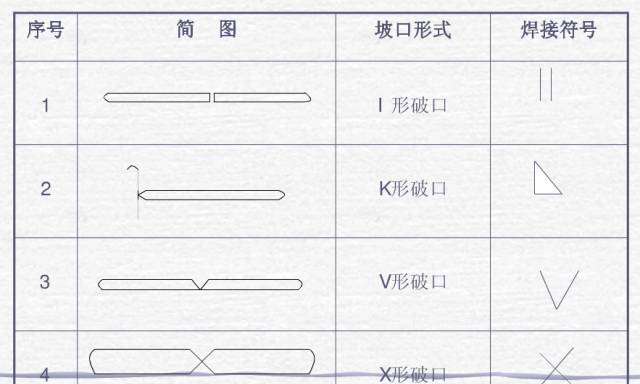

作为焊接图纸里关键符号的坡口, 其意义是指示焊缝的准备状况, 通过了解各类不同的坡口符号, 焊工能够更精准地把握焊缝的形状以及尺寸, 进而确保焊接质量, 接下来, 我们会深入剖析几种常见的坡口符号, 助力您轻松掌握焊接图纸中的这一关键要素。

焊接符号的标注方法及实例详解

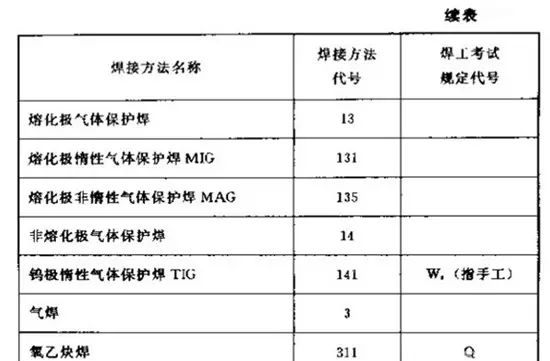

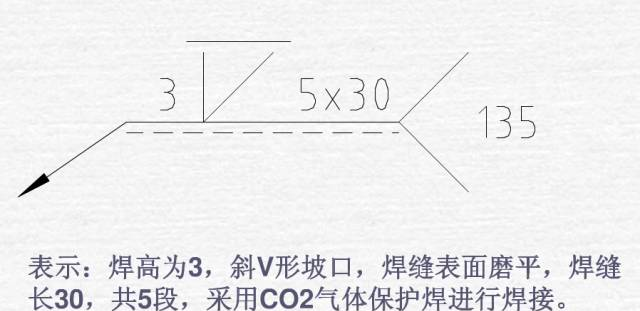

在焊接结构图样里, 焊接方法的表示依照国家标准 -85, 靠阿拉伯数字标注于指引线的尾部。常用焊接方法代号能在表3 – 9中看到。对于组合焊接方法, 可用“/”来分隔, 左边代表正面（或者盖面）的焊接, 右边表示背面（或者打底）的焊接。比如, V形焊缝首先用钨极氢弧焊来打底, 接着用手工电弧焊来盖面, 其表示形式是141/111。

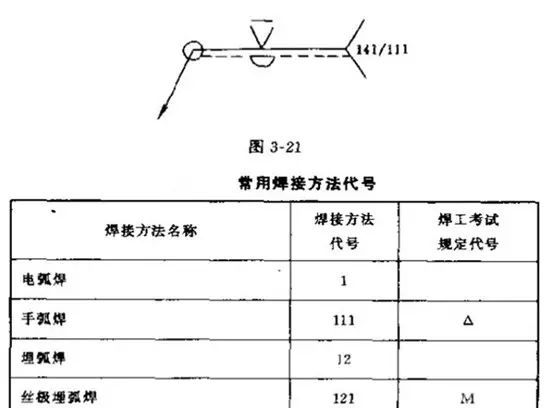

描绘一个场景的如图３ – 21所示的标注事例, 是关于焊缝符号与焊接方法代号的, 这个场景是V形坡口对接焊缝, 其中背面实施了封底焊, 正面焊缝维持表面齐平, 具体焊接方法是打底焊运用手工钨极氮弧焊, 盖面焊以及封底焊选用手工电弧焊。

钢结构焊接符号的表示方法及规定

遵循国家标准GB324 – 1988《焊缝代号》来绘制钢结构焊接符号, 钢结构常用于建筑领域, 所以在标注时, 常常会结合建筑符号、型钢符号、螺栓符号以及铆钉符号等使用, 掌握这些符号的表示方法和相关规定, 对准确理解、解读钢结构焊接图纸十分关键。

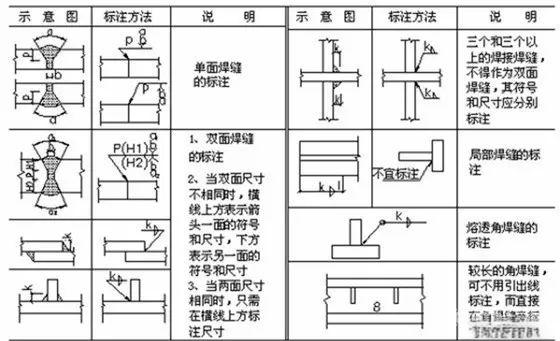

1、焊缝的引出线, 是由箭头以及两条基准线构成的, 其中一条是实线, 而另一条是虚线, 并且这两条线都是细线。

2、虚线属于基准线, 它能够绘制在实线的上方, 也能够绘制在实线的下方, 一般来讲它应该和图样的标题栏保持平行, 然而在特殊的情况下它可以和标题栏垂直。

3、要是焊缝处在接头的箭头对应那一侧的时候, 基本符号需要标记在基准线的实线那个方向；要是焊缝处于接头的并非箭头所指的那一侧, 那么基本符号应当标注在虚线的那一边。

4、对于双面对称焊缝，基准线可省略虚线。

5、箭头线与焊缝的位置关系并无专门特别规划, 不过在对单边形焊缝予以标注之时, 那个箭头线必须指向有着坡口存在于一侧的工件。

6、基本符号以及补充符号它要与基准线相交, 或者是相切。并且呢, 那与基准线重合的线段, 是以粗实线来表示的。

7、基本是粗实线的焊缝的简单符号, 辅助也是粗实线的符号, 补充呢除了尾部符号同样是粗实线（尾部符号除外）, 尺寸数字原则之上同样是粗实线, 且尾部符号是细实线。它主要是用来标注焊接工艺以及方法等内容的。

8、在同样图形里头, 要是焊缝的形式、断面尺寸以及辅助要求通通一样, 那就只要在一处标明焊缝的符号跟尺寸, 并且添加上“相同焊缝的符号”, 这个符号是3/4圆弧, 画在引出线的转折地方。要是图形当中有几种相同的焊缝, 可以给它们分类编号再标在尾部符号里头, 编号用A、B、C这类字母, 而且在同一类焊缝里只需在一处标注代号。

9、参照图1-38来进行熔透角焊缝的标注方式, 其符号会是一个出现在引出线转折地方的涂黑圆圈。

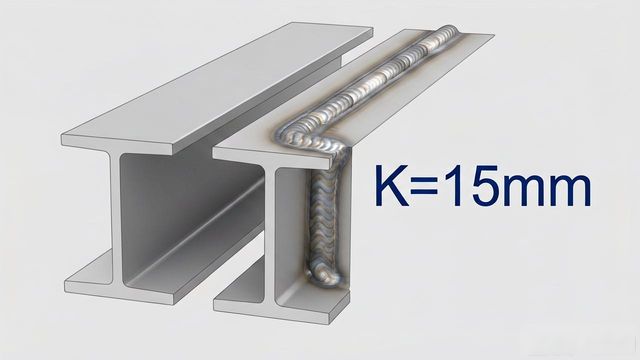

10、关于形状之中相对较长那类的角焊缝, 像焊接实腹钢梁的翼缘处焊缝, 可不使用引出线来做标注, 而是径直在角焊缝挨近的部分标注出焊缝的尺寸数值K。

11、若连接长度涵盖的范围里, 仅仅只是局部的区段有焊缝存在, 那么就要依照图1 – 40所显示的方式去做标注, 当中, K代表的是角焊缝的焊脚尺寸。

12、要是焊缝分布呈现出不规则的状况, 那么在对焊缝符号进行标注的这个时候, 还需要依据实际所出现的情况, 在焊缝那里添加中实线或者栅线, 以此来明确能够看见或者不能够看见的焊缝。

13、两个相互焊接的焊件, 要是采用单面焊带双边不对称坡口焊缝, 那么引出线的箭头得指向坡口较大的那个焊件。

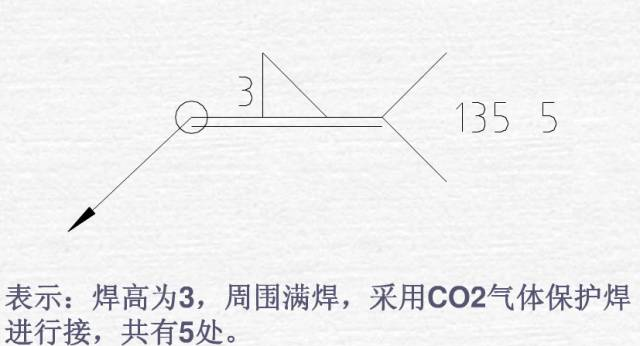

14、其围焊缝符号, 是环绕工作件周围的那种, 会用圆圈来表示, 并且画在引出线的转折处, 与此同时, 还需要标注其焊角尺寸K。

15、要是存在三个或者超过三个的焊件相互间开展焊接工作, 那么其焊缝是不可以依照双面焊缝来实施标注动作的, 而是需要分别去标注焊缝符号以及尺寸。

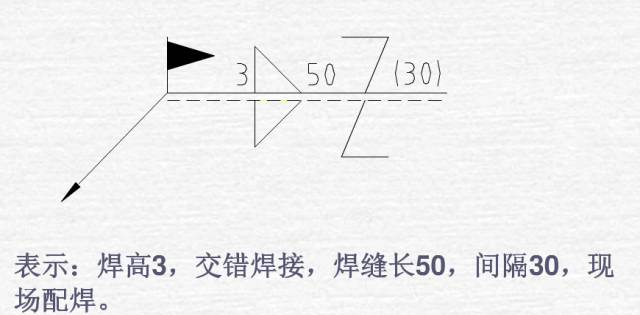

16、用于施工现场的焊接事项, 其开展的焊接工作里, 焊缝要专门标记“现场焊缝”符号。此符号借由涂黑的三角形旗号展现, 且绘制于引出线的转折之处。

17、在两个相互进行焊接的焊件里头, 要是仅有一个焊件带有坡口, 比如说单面V形坡口这种情况, 那么引出线的箭头需要指向那个带有坡口的焊件。

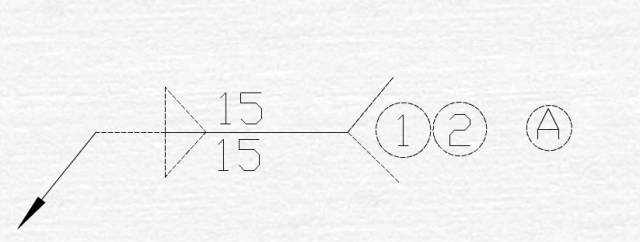

欧美焊接符号示例

欧美的地区范畴里面, 焊接符号的实际运用存在其独有的特质予以呈现。以下是一部分常见于此地区的焊接符号示例, 它们于焊接图纸以及相关规范内起着极为重要的功用担当, 助力工程师以及焊工精准把握焊缝的需求和特定性质特点得以洞察。这些符号不光范畴包含角焊缝、围焊缝等基础类型情况, 进而还覆盖了单面焊、双面焊等复杂类别状况之下所需实行展开的处理方式办法。借助于这些示例情形, 我们能够更为妥善精当地知晓欧美焊接标准的独特之处要点内容, 给跨地区跨越文化界限的焊接工作活动给予有力的支撑保障。

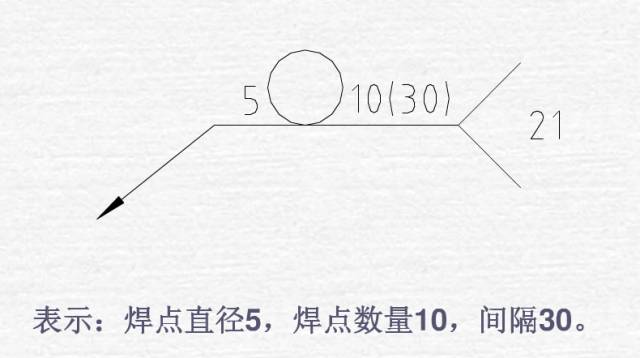

4.5——此符号用于标示焊点的直径大小。

【3】鉴于图纸里所呈现的图示, 此符号是用来对CC项或者SC项的特定情形加以区分的。

6——此符号代表此处为第六个CC项或SC项。

“AND”这个符号, 被用于标明, 处于①号以及②号, 这两点之间的焊点位置。

表示焊点个数那种符号, 12X, 它的含义, 是在两点之间存在着12个焊点。接下来, 针对于日本的焊接符号示例的情况, 我们要去进行探讨。

A——根据图示，此符号用于标示关键或重要的特性。
