1、焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法。

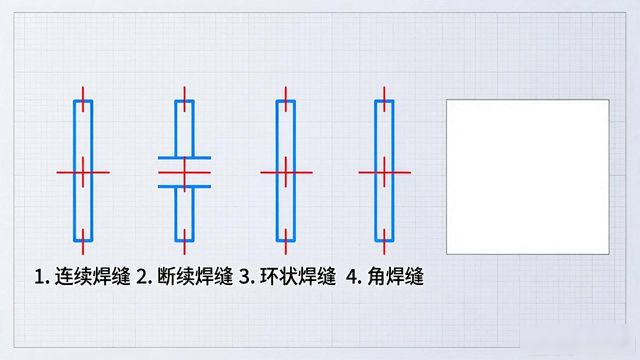

焊缝标注主要采取符号标注法, 在必要情形下允许以图示法辅助。例如, 用连续或者断续的粗线去表示连续或断续的焊缝；当有需要时, 绘制焊缝局部剖视图或者放大图来展现焊缝剖面形状；用细实线绘制焊前坡口形状之类的情况等等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

焊缝符号标注里存在诸多要素, 当中焊缝基本符号以及指引线形成了焊缝的基本要素, 这属于必须予以标注的内容。

除却焊缝基本要素之外, 于必要之时, 还应当去加注别的辅助要素，像是辅助符号, 补充符号, 焊缝尺寸符号以及焊接工艺这类内容。

3、焊缝符号及其标注

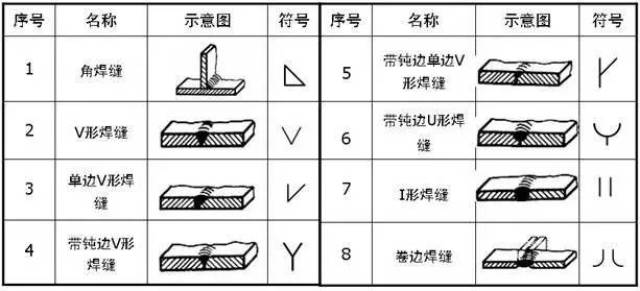

（1）表示焊缝横断面形状的符号是焊缝基本符号, 其共有13个, 具体详见GB/324 – 88, 比如:

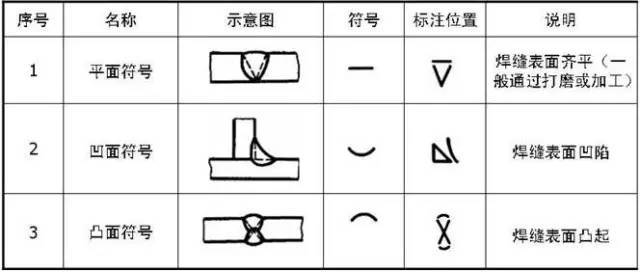

（2）辅助符号, 是用来表示焊缝表面形状特点的符号, 当不需要确切地对焊缝的表面形状予以说明时, 是可以不进行加注辅助符号的, 辅助符号, 配置于基本符号的固定位置, 辅助符号, 一共有3个。

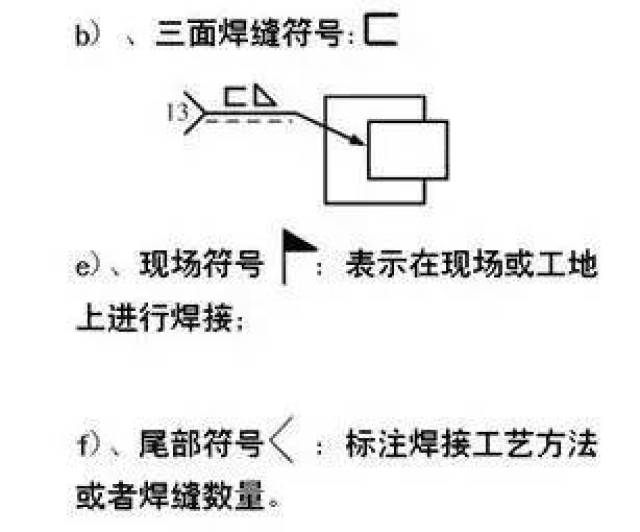

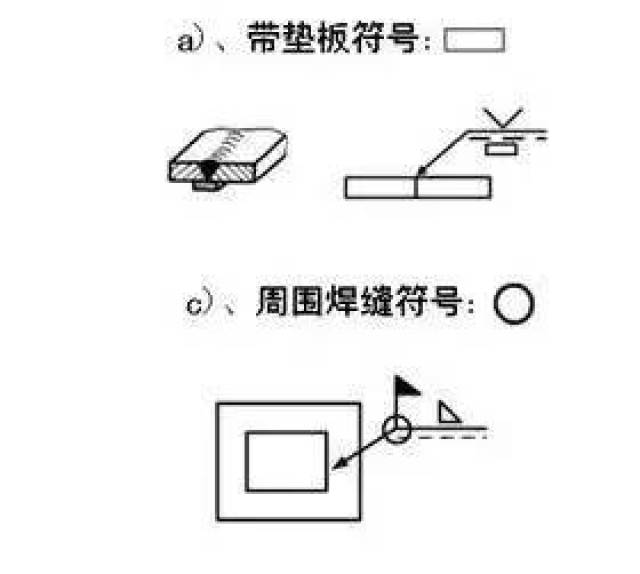

（3）还有5个补充符号, 它是为了对焊缝的某些特征加以补充说明而采用的相应符号。

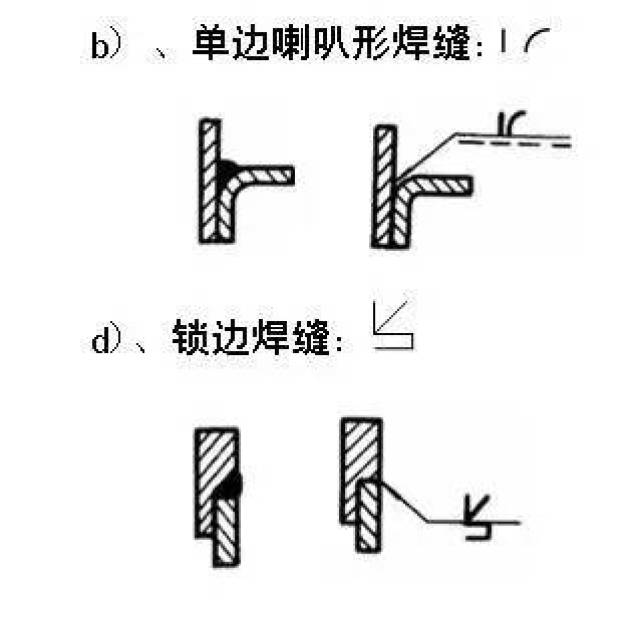

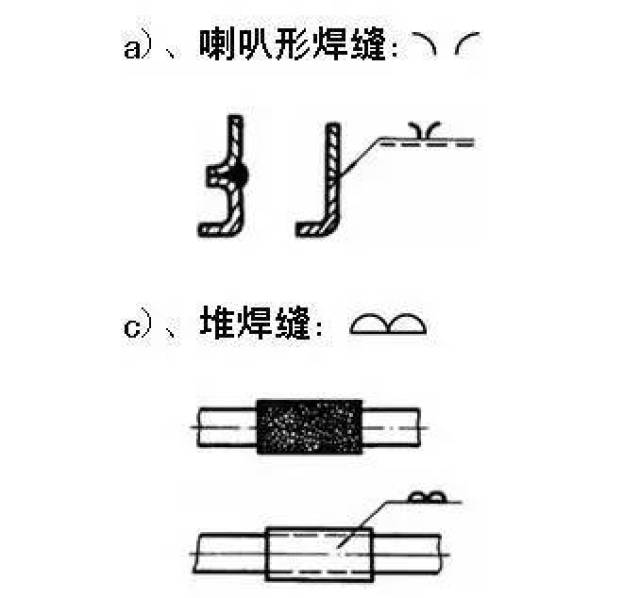

（4）这种焊缝符号是为满足某些特殊情形而规定的特殊符号, 其数量共有4个。

4、指引线及其标注

指引线由箭头线和基准线组成。

（1）箭头线：

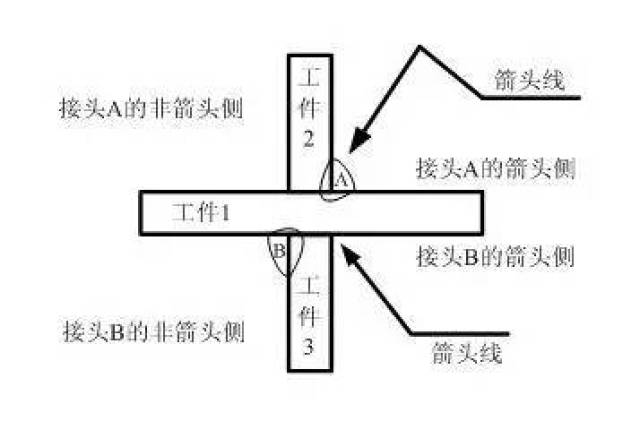

箭头可指向接头侧和非接头侧；

箭头线相对焊缝的位置一般没有特殊要求；

允许箭头线弯折一次。

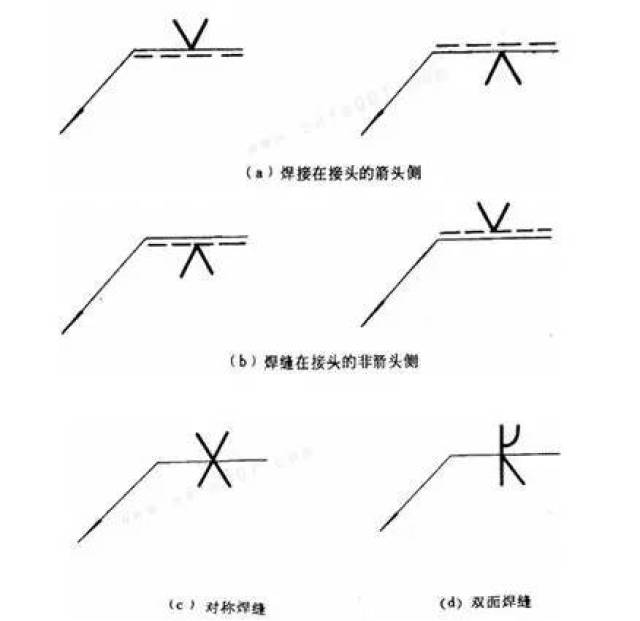

（2）基准线

含有实线基准线以及虚线基准线的是基准线, 虚线基准线能够画在实线基准线的上方, 或者画在实线基准线的下方。

焊缝符号若标注于实线基准线上, 那就表明焊缝处于箭头侧, 而标注在虚线基准线上时, 则说明焊缝位于非箭头侧。

标注双面或对称焊缝时可不加虚线。

5、焊缝尺寸符号及其标注

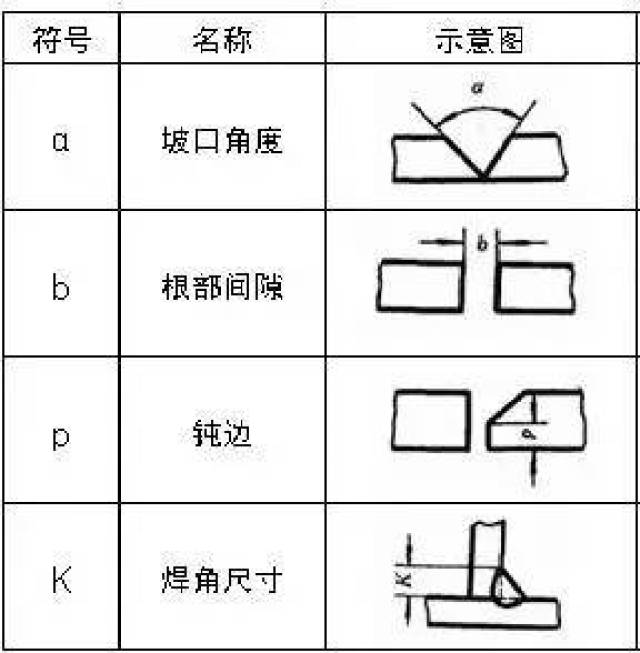

（1）有标注的时候, 对于焊缝而言, 若存在必要的情况, 那么是可以附带焊缝尺寸符号以及数据的。焊缝尺寸符号一共有。

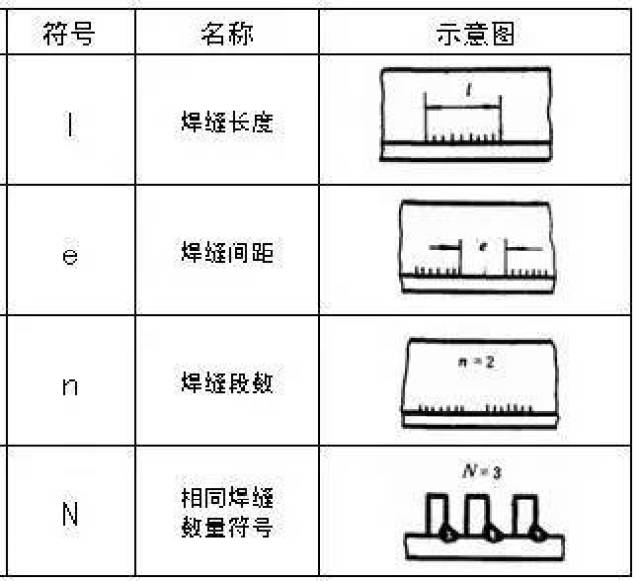

有16个（详见GB/324-88），例如：

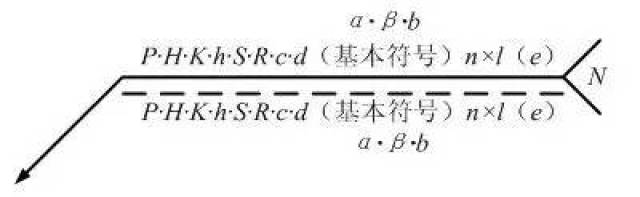

（2）焊缝尺寸符号及数据的标注原则(如图)：

尺寸标注于焊缝横截面上时, 是在基本符号的左侧, 而长度方向的尺寸呢，则是标在右侧。

其尺寸, 即坡口角度的尺寸, 以及坡口面角度的尺寸, 还有根部间隙等尺寸, 被标在了基本符号的上侧, 或者是下侧。

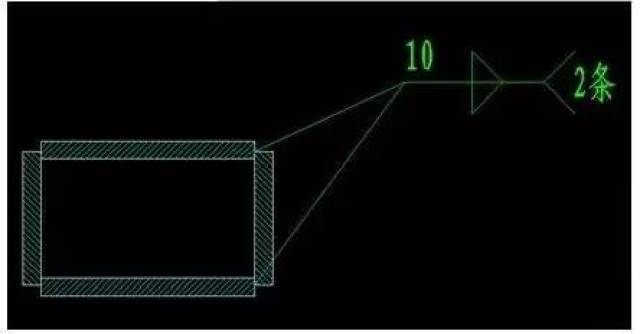

相同焊缝数量的符号标在尾部。

在基本符号右边, 没有任何标注, 并且也没有其他说明的时候, 这就意味着, 焊缝在工件的整个长度范围之内, 是连续不断的。

当处于基本符号的左侧, 不存在任何标注, 并且没有其他说明的情况下, 这意味着对接焊缝需要完全焊透。

6、焊接方法代号

焊接方法代号参照GB/5185-1985

如下所示呈现对接接头周边焊缝情形, 针对焊条电弧焊（111）设定为于非箭头一侧进行底层焊接操作, 且表面达成齐平状态；至于埋弧焊（12）所施焊形成的V形焊缝则处于箭头一侧, 同时表面同样要求达成齐平状况。

7、焊接标注说明

（1）坡口尺寸的标注

对于一般的焊缝而言, 仅仅标注基本符号, 并不标注坡口尺寸, 而坡口尺寸是由工艺来决定的；针对有强度、气密性等方面要求的焊缝或者受到结构限定的特殊坡口, 应当标注坡口尺寸, 但有需要的时候要用图示法绘制出坡口结构图。

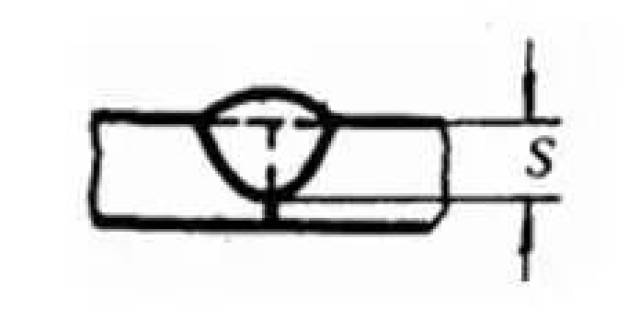

（2）由工艺予以保证的对接焊缝有效厚度S, 在焊后是没办法进行测量的, 通常情况下是不会标注的。

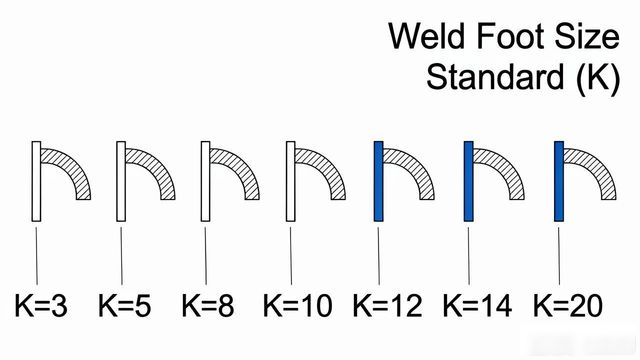

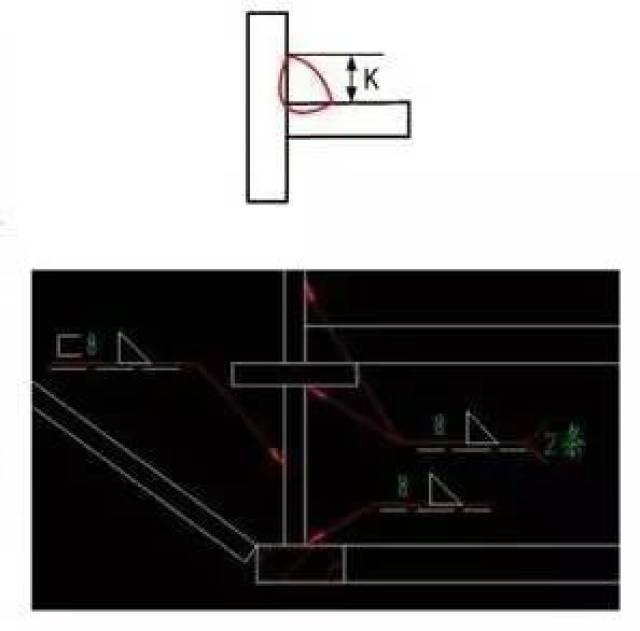

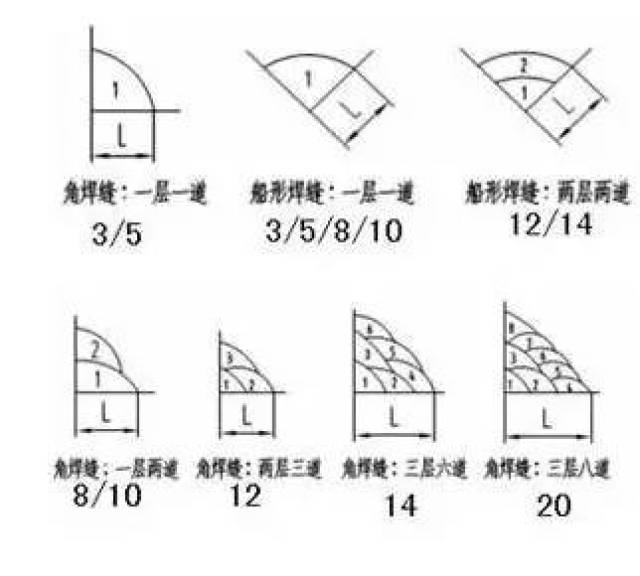

3）焊脚尺寸K所具有的大小状况一般而言是, 3, 5, 8, 10, 12, 14, 20。

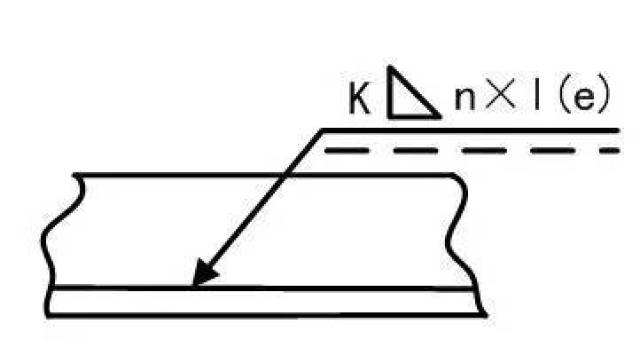

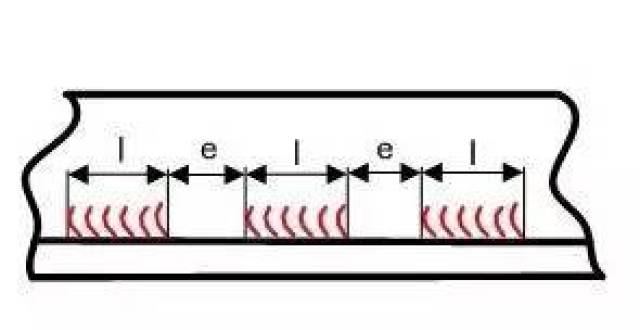

4）断续焊缝的标注

如下图：

n表示焊缝段数；

表示焊缝长度(不计弧坑)；

e表示焊缝间距。

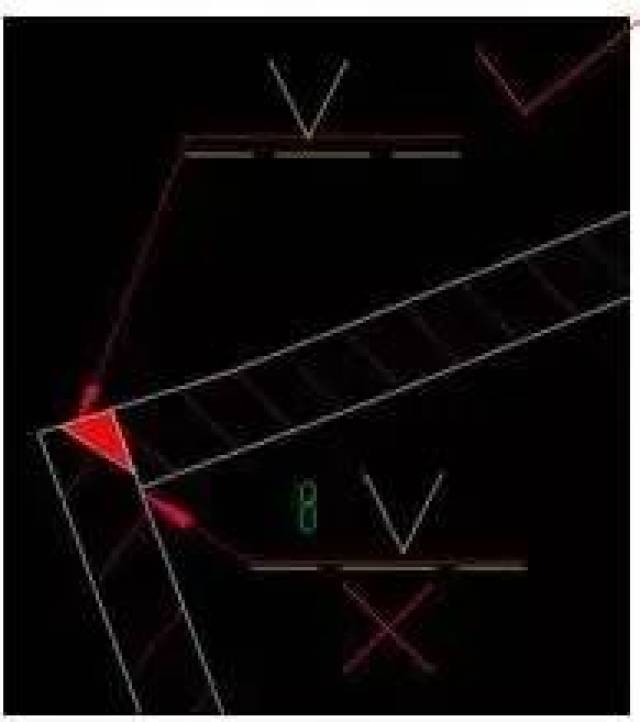

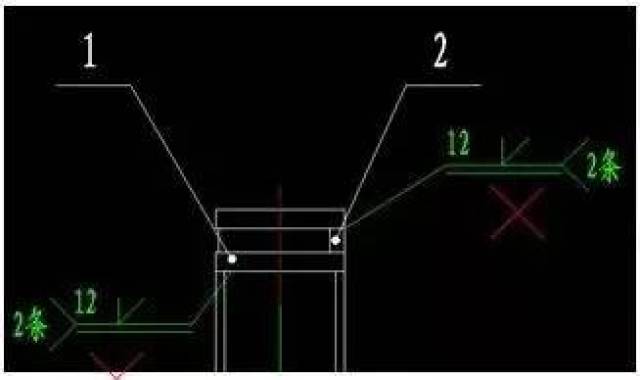

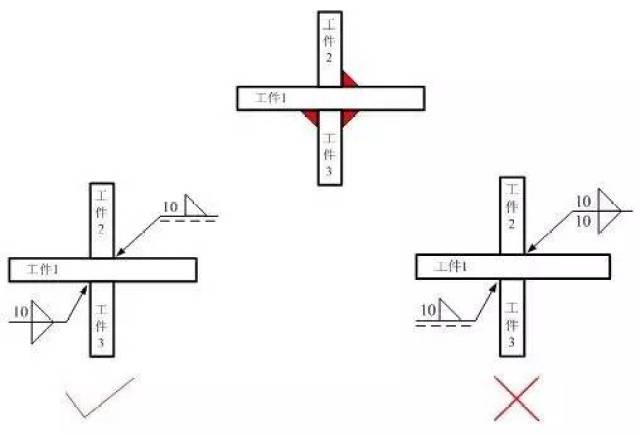

（5）常见的焊缝标注错误

（5）常见的焊缝标注错误
