基本坡口符号

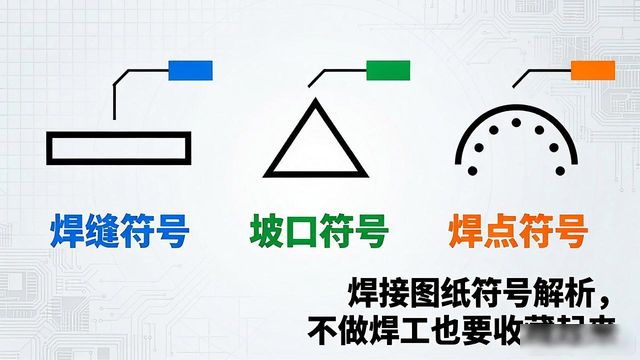

坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
焊接结构图样之上, 焊接方法能依照国家标准 -85 的规定, 以阿拉伯数表示, 标注位于指引线的尾部。常用焊接方法代号在表 3 -9 中所示。要是为组合焊接方法, 可用“/”予以分开, 左侧代表正面（或盖面）的焊接方法, 右侧代表背面（或打底）焊接方法。比如 V 形焊缝先是采用钨极氢弧焊打底, 随后用手工电弧焊盖面, 那就表示成 141/111。
焊缝符号还有焊接方法代号标注示例, 可查看图3-21, 此图呈现的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面是齐平的, 焊接方法之中, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。
焊接方式代号
焊接符号表示方法

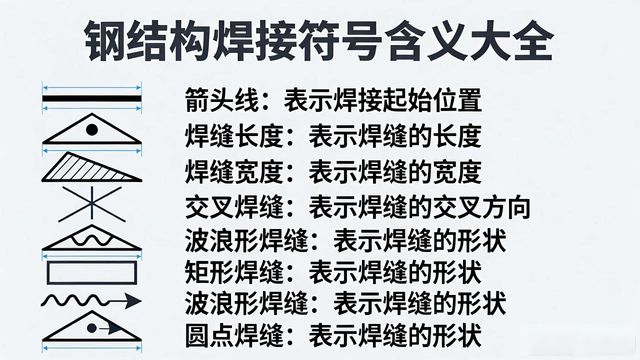

钢结构焊接符号含义大全
绘制钢结构焊接符号, 则是以 GB324 一 1988《焊缝代号》为依据。钢结构通常归属于建筑学科, 属于建筑行业范畴。所以在钢结构焊接符号的标注里, 常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、引出线用于焊缝, 它由箭头以及两条基准线构成。两条基准线里, 一条是实线情形, 另一条呈现为虚线状态, 它们的线型都是细线质地。
2、基准线的那虚线, 能画在基准线实线的上侧, 也能够画在基准线实线的下侧。关于基准线呢, 一般而言, 应当是和图样的标题栏保持平行, 只有在特殊条件的情况之下, 才会与标题栏呈垂直。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那段沿线位置；要是焊缝处于接头的并非箭头的那一侧, 于是基本符号会标注在基准线的虚线那段沿线位置。
4、当为双面对称焊缝时。基准线可不加虚线。
5、相对焊缝而言, 箭头线所处的位置, 一般情况下没有特别的要求, 然而, 当标注单边形焊缝的时候, 箭头线需要指向那一旁拥有坡口的一侧的工件。
6、和基准线相交或者相切的基本符号、补充符号, 那与基准线重合的线段, 要用粗实线去表示。
7、焊缝的基本符号, 是粗实线, 辅助符号, 同样是粗实线, 而它的补充符号(尾部符号除外), 也都是粗实线, 尺寸数字, 原则上亦是粗实线, 尾部符号, 却是细实线, 尾部符号, 主要用于标注焊接工艺、方法等内容。
8、在同一个图形之上, 当焊缝的形式、断层尺寸以及辅助要求全都相同的时候, 能够只挑选一处去标注焊缝的符号以及尺寸。并且要接着加注“相同焊缝的符号”, 这个相同焊缝符号是3/4圆弧, 它被画在引出线的转折之处。
于同一个图形之上, 存在数种相同的焊缝之时, 能够把焊缝进行分类编号, 标注于尾部符号当中, 分类编号使用A、B、C……在同一类别的焊缝里面可以挑选一处标注代号。
9、标注熔透角焊缝的符号, 应依照图1-38方式来进行, 熔透角焊缝的符号乃是涂黑的圆圈, 其画在引出线的转折之处。
10、将形中比较长的那种角焊缝, 像是专门从事焊接实腹钢梁的翼缘部分所对应的焊缝, 能够不运用引出线加以标注, 而是直接在角焊缝的旁边标注焊缝尺寸的数值K。
11、仅在连接长度范围之内时, 只有局部的区段存在焊缝, 这种情况下, 要按照图1-40进行标注。其中, K是角焊缝的焊脚尺寸。
12、当焊缝分布呈现出不规则的状况时, 在进行标注焊缝符号的期间, 于焊缝的部位添加中实线以表明为可见焊缝, 或者添加栅线来表明为不可见焊缝。
13、有两个相互焊接的焊件, 当此焊缝是单面焊且带有双边不对称坡口的焊缝状况之时, 引出线的箭头指向较大坡口的那个焊件。
14、将围焊缝符号, 用于环绕工作件周围, 该符号以圆圈形式呈现, 它被画于引出线的转折位置, 同时要对其焊角尺寸K进行标注。
15、焊件要是有三个、或者还包括三个以上的, 它们相互进行焊接之时, 其焊接而生成的那条缝, 可不准当作是以双面形式存在的焊缝予以标明注释, 焊缝有关的符号以及尺寸, 都应当各自分别标出来的。
16、焊件在施工现场进行焊接时, 其焊缝要标注“现场焊缝”符号, “现场焊缝”符号呈现为涂黑的三角形旗号, 且绘于引出线的转折处。
17、在相互焊接的两个焊件里边儿, 一旦只有一个焊件带有坡口比如说单面V形这种情况, 那么引出线的箭头是指向那个带有坡口的焊件的。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
