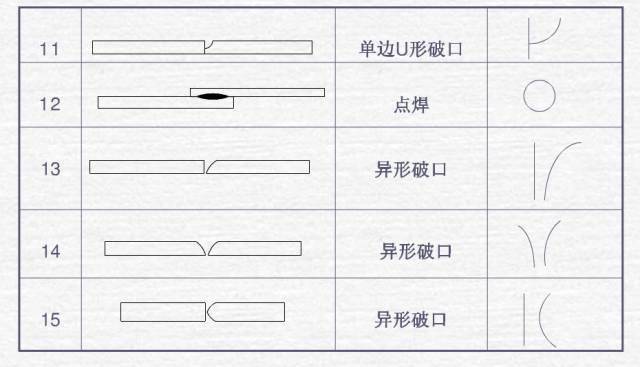

基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法

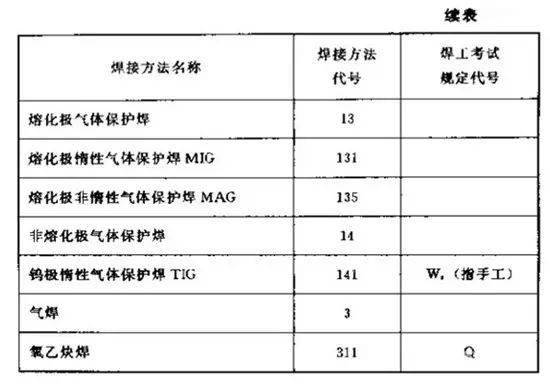

于焊接结构图样之上, 焊接方法依照国家标准 -85的规定, 采用阿拉伯数字表述, 附注于指引线的尾部位置。常用焊接方法的代号呈现在表3 -9之中。要是属于组合焊接方法, 借助“/”予以分隔, 左侧代表正面（或者盖面）的焊接方法形式, 右侧代表背面（或者打底）的焊接方法样式。举例而言, V形焊缝先是运用钨极氢弧焊进行打底操作, 随后采用手工电弧焊实施盖面操作, 那么其表述是为141/111。

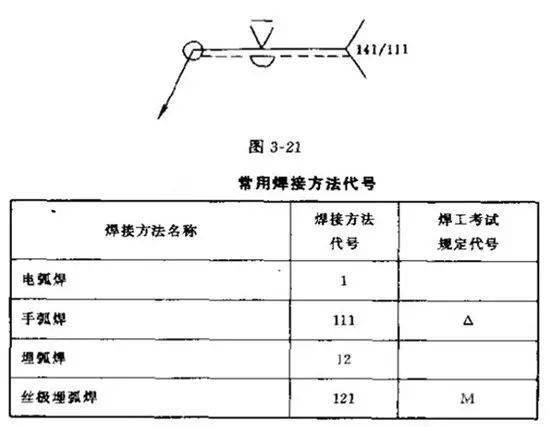

焊缝符号以及焊接方法代号标注的示例呈现于图3 – 21, 此图所展示的是V形坡口对接焊缝, 存在背面封底焊的情况, 正面焊缝表面呈现齐平的状态表现, 焊接方法方面, 打底焊运用的是手工钨极氮弧焊, 盖面焊以及封底焊采用的是手工电弧焊。
焊接方式代号

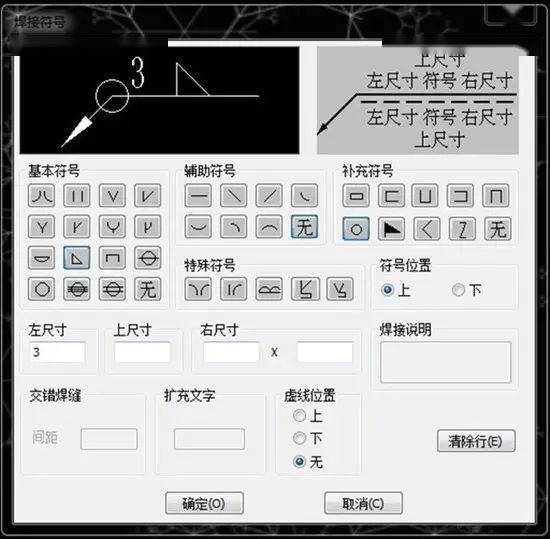

焊接符号表示方法
钢结构焊接符号含义大全
依据GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构一般属于建筑学科, 属于建筑行业, 所以在钢结构焊接符号的标注时, 经常会伴随有建筑符号, 有型钢符号, 有螺栓符号, 还有铆钉符号等。

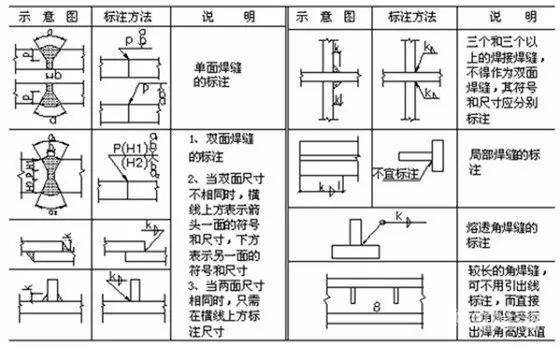

钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线构成的。其中一条基准线是实线, 另一条基准线则是虚线, 并且它们的线型都是细线。
2、虚线的基准线, 能够画于基准线实线的上侧, 其也能够画于基准线实线的下侧, 基准线通常应当与图样的标题栏保持平行, 如果不属于通常范围的特殊条件才可与标题栏保持垂直。
3、焊缝若处于接头箭头那一侧, 那么基本符号会标注于基准线的实线那一侧；焊缝要是处于接头非箭头一侧, 基本符号便标注在基准线的虚线一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常没有特殊的要求, 然而, 在对单边形焊缝进行标注的时候, 箭头线需要指向带有坡口那一侧的工件。
6、基本符号, 和补充符号一同, 与基准线相交, 或者相切, 与基准线重合的线段, 是用粗实线来表示的。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号同样是粗实线（尾部符号除外）, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、在同一个图形之上, 当焊缝的形式, 以及断面尺寸, 还有辅助要求都完全相同时, 仅可以择选其中一处来标注焊缝的符号以及尺寸, 并且还要加注“相同焊缝的符号”, 而相同焊缝符号是呈3/n圆弧状, 要画在引出线的转折之处。标点号。
在所给定的同一图形之上, 存在着数种彼此相同的焊缝情形, 此时能够把焊缝进行分类并予以编号, 且将其标注于尾部符号之内, 这项分类编号的操作采用A、B以及C等方式进行, 而在同一类别的焊缝当中是可以从中选择一处对代号加以标注的。
9、标注熔透角焊缝的符号, 应按照图1-38呈现的方式来进行, 熔透角焊缝的符号是涂黑的圆圈, 它画在引出线的转折之处。
10、针对形中较长的角焊缝, 像焊接实腹钢梁的翼缘焊缝这种情况, 可不采用引出线进行标注, 而是直接于角焊缝旁边标注焊缝尺寸值K。
11、当连接处的长度范围里, 仅仅只是局部的区段存在焊缝之时, 应依据图1-40来进行标注, K是角焊缝的焊脚尺寸。
12、当焊缝分布呈现出不规则的状况时, 在对焊缝符号进行标注的这个时候, 在焊缝的位置添加中实线用来表示能够看见的焊缝, 又或者添加栅线用来表示不可以看见的焊缝。
13、存在两个相互焊接的焊件, 当此焊接情况是单面焊且呈现双边不对称坡口焊缝时, 有引出线, 引出线的箭头指向那个具有较大坡口的焊件。
14、围绕工作件周边的围焊缝符号是以圆圈来呈现的, 它被绘制于引出线的转折之处, 并且要对其焊角尺寸K进行标注。
15、当存在三个或者超出三个的焊件之间相互进行焊接时, 那种情况下其焊缝是不可以当作双面焊缝来进行标注的, 与此同时, 焊缝符号以及尺寸应当各自分别去进行标注。
16、焊件在施工现场开展焊接工作时, 其焊缝要标明“现场焊缝”符号, 现场焊缝符号是呈涂黑状态的三角形旗号, 它绘制于引出线的转折之处。
17、两个相互焊接的焊件, 其中只有一个焊件带有坡口, 比如是单面V形坡口, 此时向带坡口的焊件指向的是引出线箭头。

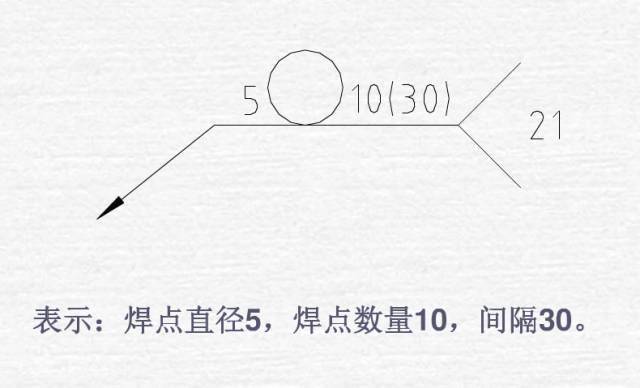

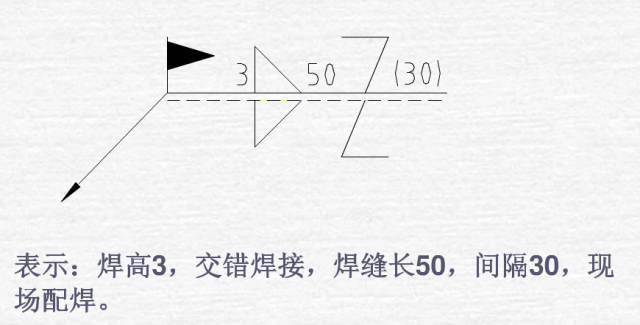

举例

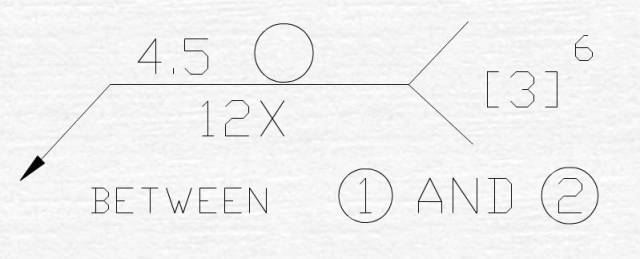

欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个

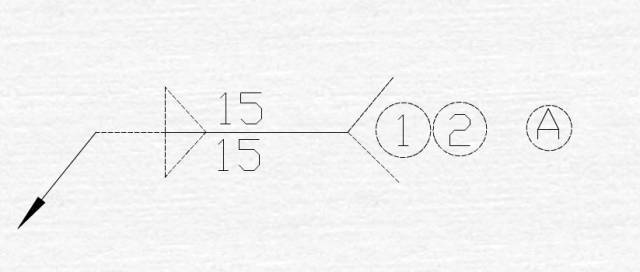

日本焊接符号举例
A——根据图示，表示关键或重要特性
