对于施工人员而言, 焊接符号大全有着何等重要的意义, 还用得着我过多阐述吗, 施工人员依据设计员设计好的图纸进行施工, 哪怕只是极其微小的差错, 都可能致使建筑遭受巨大的损失, 所以不论施工员还是设计师, 都务必要扎实谨记焊接符号大全, 借助这样的方式才能够确保工期顺利推进, 贤集网的小编今儿就想来详尽地跟大伙分享一番一些常见的符号, 各位施工员以及设计师可要妥善收藏好呀。

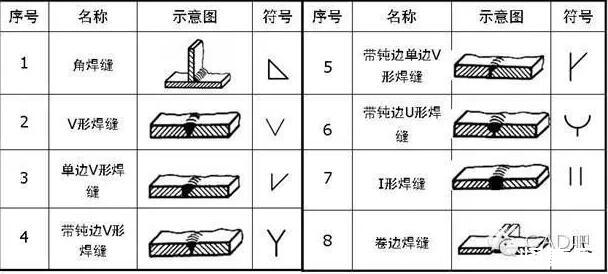

焊接符号大全, 是由一个个小小的焊接符号, 所共同构成的。这些符号, 标注了施工的方法。也给出了尺寸和手段方面的指示。尽管看上去, 密密麻麻难以分辨, 不过, 还是存在其规律, 可供寻找的。焊接符号大多是, 由基本符号以及指引线组成的。在必要的时候, 还能够加上一些辅助, 或者补充的符号。基本符号有十三个, 大多是用于, 表示焊接面的形状的。

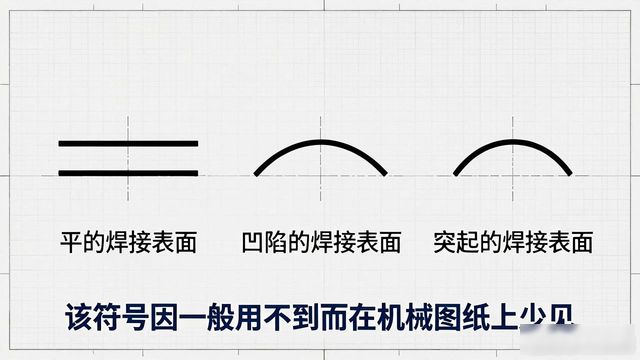

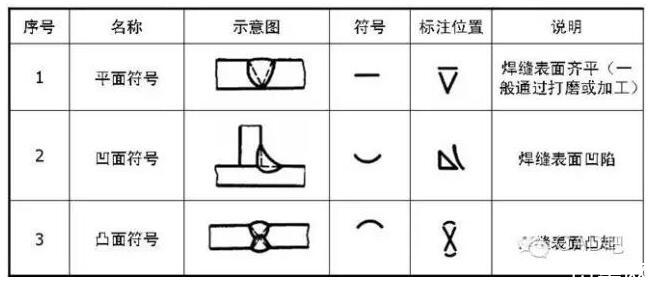

有一种焊接辅助符号, 它有三种类型, 分别代表着焊接表面的不同状态, 一种是平的, 一种是凹陷的, 还有一种是突起的。仅仅由于一般情况下用不到它, 使得它在机械图纸上面很少能够出现其身影。

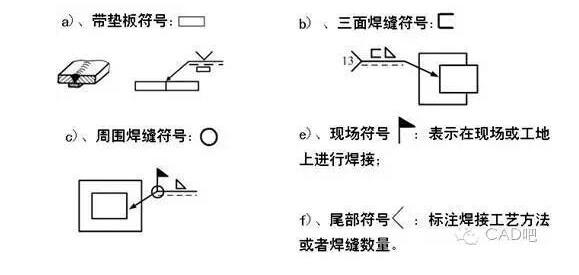

反而是焊接补充符号会较为常见, 像是用圆圈来表示焊接需围绕工件周边完成, 像是用矩形来表示焊接底部存在垫板, 像是有个黑色小旗子表示为现场焊接。补充符号总共有五个。
还有一些特殊符号，适用于特殊情况，一共有四个。
符号大全涉及焊接方面, 指引线绝对是必定不可或缺的。指引线通常由构成其存在表现的两条线以及一个箭头组合而成, 两条线之中一条是呈现为虚化样式的线, 另一条是显示为实在样式的线, 当出现两种焊接情形即双面焊接或者对称焊接时, 都采用实在样式的线。焊接所标注的处于箭头的哪一个方位同样决定着基本符号应当处在基准线的哪个方位, 要是焊接出现于接头的箭头那一侧的状况, 基本符号就标注在实在样式线的那个位置, 要是焊接处于非箭头那一侧的情形, 基本符号就标注在虚化样式线的那个位置。箭矢状的箭头能够标注在接头或者非接头的那一侧, 并且只被允许弯折一次。

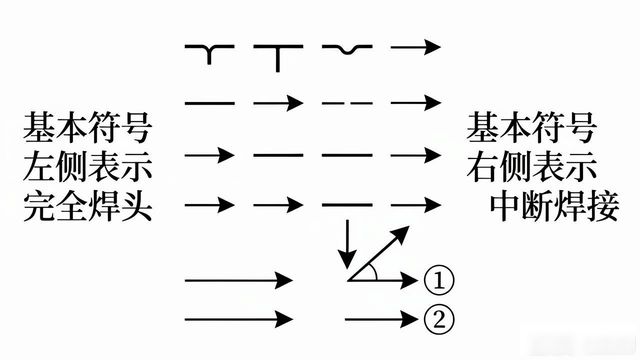

有时, 要是焊接尺寸数量不多, 那么, 能够直接于焊接符号之上进行标注, 倘若尺寸数量太多, 则会绘制一张机械制图来实施标注。尺寸符号一共存在着十六个, 在予以标注时需要留意, 假如此符号在基本符号左侧, 那就意味着要完全焊头, 反之的话, 就表示能够中断连续焊接。表示数量的那个符号平常情况下标注于尾巴处。而表示角度、间隙的那些, 要放置在上侧, 或者在下侧, 代表长度的要放在产品右侧, 尺寸则会放在左侧, 此为普遍标注规则标点符号。
焊接符号大全，大家一定要好好记住哦，这个还是很重要的呀。
