对于施工人员而言, 焊接符号大全非常重要, 这倒不必我过多赘述。设计员完成图纸设计, 施工人员依据图纸施工, 哪怕稍有一点小差错, 都将会在建筑方面造成极大损失。所以, 施工员也好, 设计师也罢, 都务必牢牢记住焊接符号大全, 如此方可确保工期顺利推进。贤集网的小编今日就打算详尽地与大家分享一些常见符号。各位施工员以及设计师一定要妥善收藏好哦。

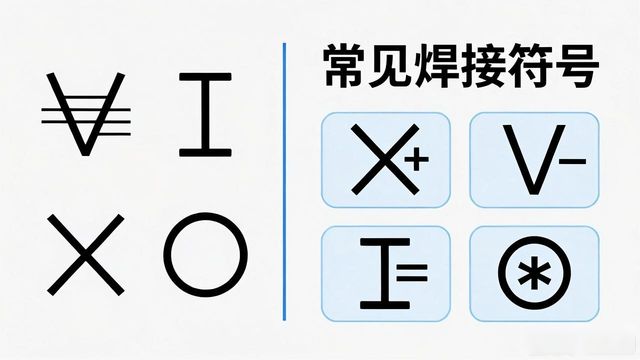

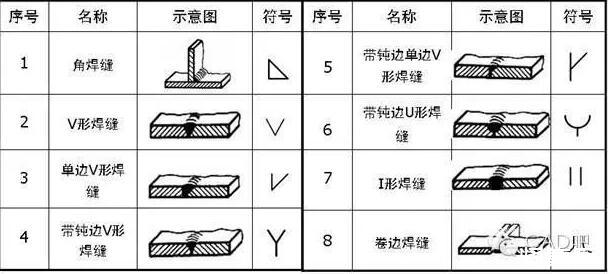

由每一个小小的焊接符号汇合而成的是焊接符号大全, 符号对施工的方法、尺寸以及手段进行了标注, 尽管看上去密密麻麻难以分辨, 然而还是存在能够探寻的规律, 焊接符号大多由基本符号与指引线构成, 有的时候还能够增添一些辅助或者补充的符号, 基本符号有十三个之多, 大多是用以表示焊接面的形状的。

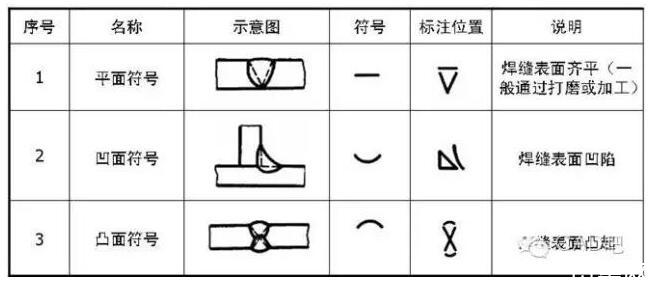

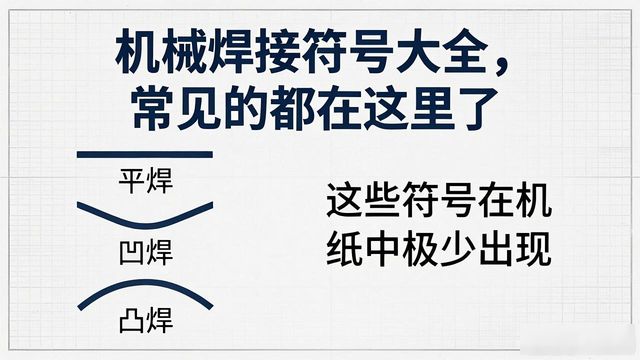

焊接辅助符号存有三种, 其代表着焊接表面究竟是平的, 还是凹陷的, 又或者是突起的。然而通常是用不上的, 故而于机械图纸上面极少能够瞧见它的踪迹。

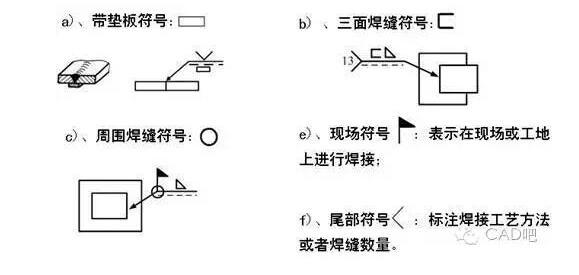

补焊符号相较而言会更常见些, 像用圆圈表示绕材料周边施焊, 像用矩形表示底部用垫板施焊, 像用黑色小旗表示现场施焊, 补焊符号总共有五个。
还有一些特殊符号，适用于特殊情况，一共有四个。
焊接符号大全之中, 指引线绝对是不可或缺的。指引线一般是由两条线以及一个箭头构建而成。这两条线中, 一条是虚线, 另一条是实线。要是进行双面焊接或者对称焊接, 那么都会使用实线。焊接标注于箭头的哪一侧, 也决定了基本符号应当处于基准线的哪一侧。要是焊接在接头的箭头所指那一侧, 基本符号就标注在实线的位置。要是焊接在非箭头所指那一侧, 基本符号就标注在虚线的位置。而箭头能够标注在接头或者非接头那一侧, 并且只允许弯折一次。

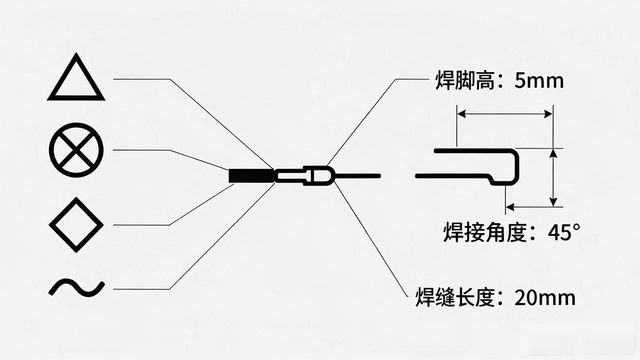

某些情形之下, 若焊接尺寸数目不大, 是能够径直于焊接符号之上予以标注的, 要是数量过多, 那就会绘制一张机械制图来进行标注。尺寸符号总计有十六个, 于标注之际务必要加以留意, 倘若在基本符号的左侧, 意味着需完全焊头, 反之, 则表明能够中断连续焊接。用来表示数量的符号通常标注于尾巴处。而表示角度、间隙的需放置在上侧或者下侧, 表示长度的要放在右侧, 尺寸则放在左侧。
焊接符号大全，大家一定要好好记住哦，这个还是很重要的呀。
