看不懂图纸？那是你不知道焊接符号 焊接符号标注步骤及方法详解

在机械绘图这个行为当中,时常会碰到存在需要开展焊接这种状况的情形, 焊接符号能够针对焊接这个过程给予详尽的指引, 它能够依据简洁且明白的形式在图纸上边告知我们焊接的形态样子, 各个图形的大小尺寸以及焊接所采用的方法等等情况, 接下来, 小编为大家整理出来了焊接符号的全部集合以及其进行标注的方式方法, 以此来供大家学习的时候作为参考借鉴。

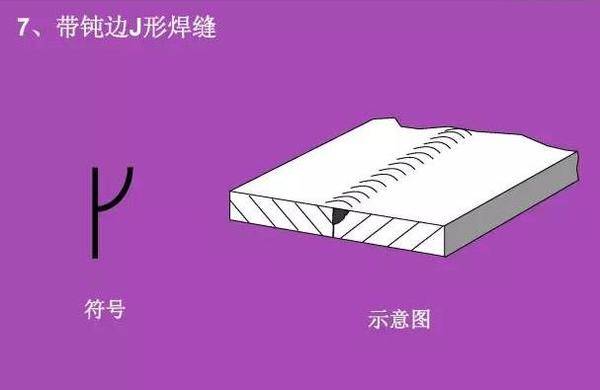

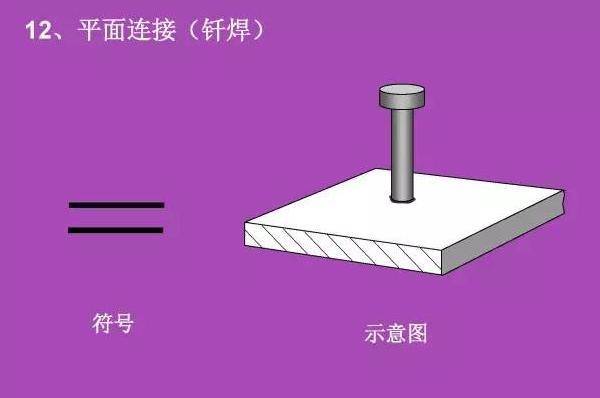

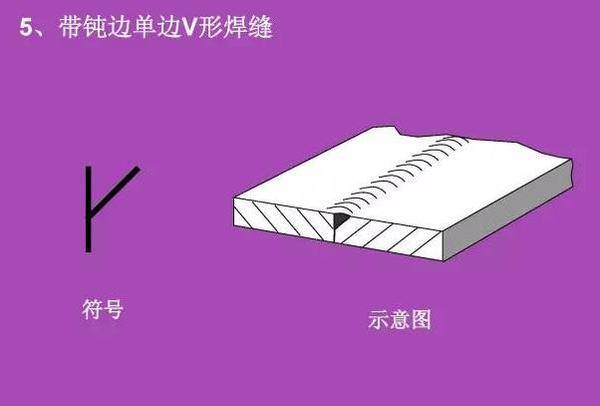

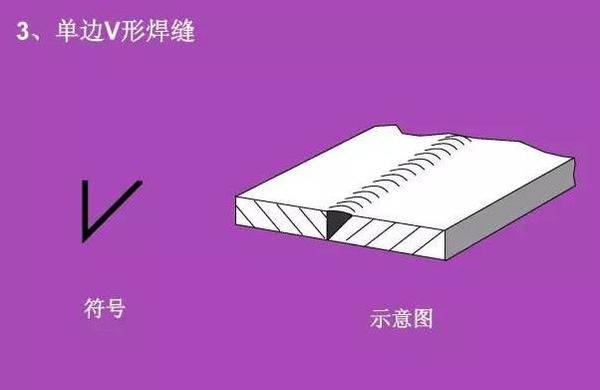

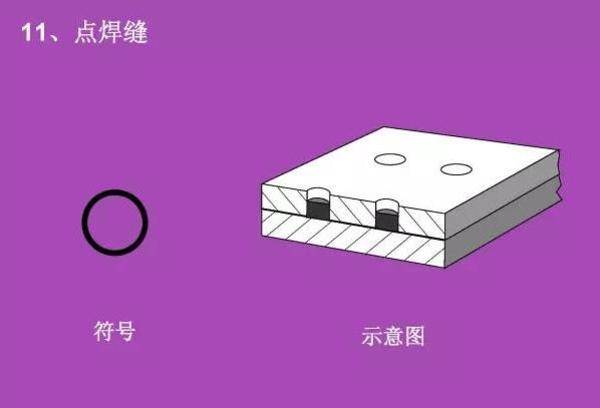

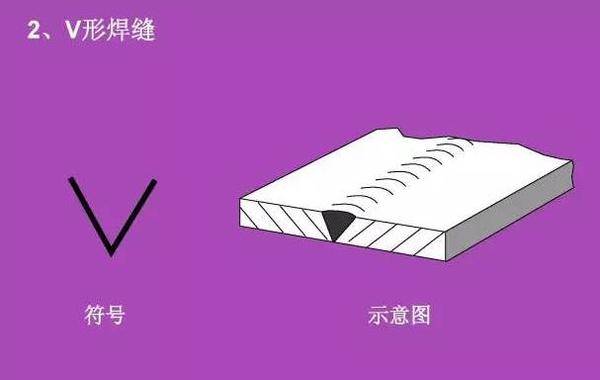

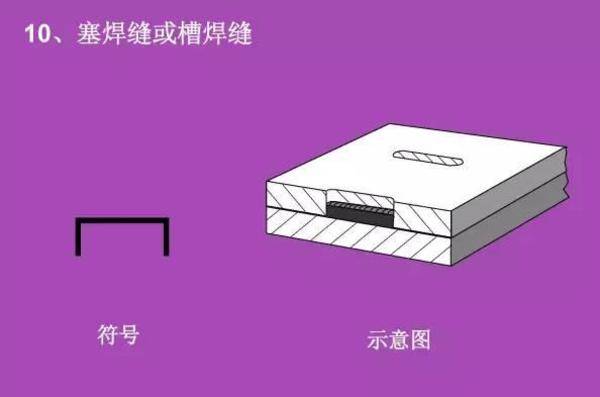

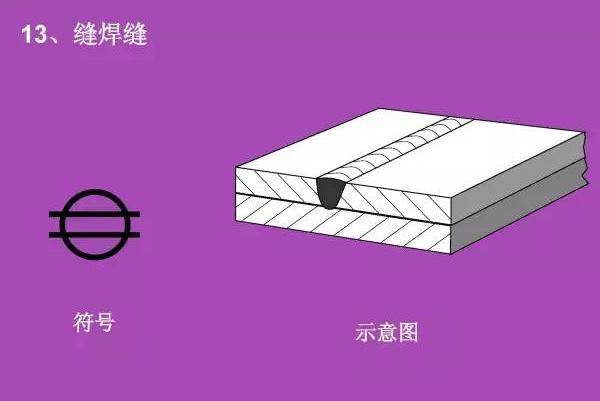

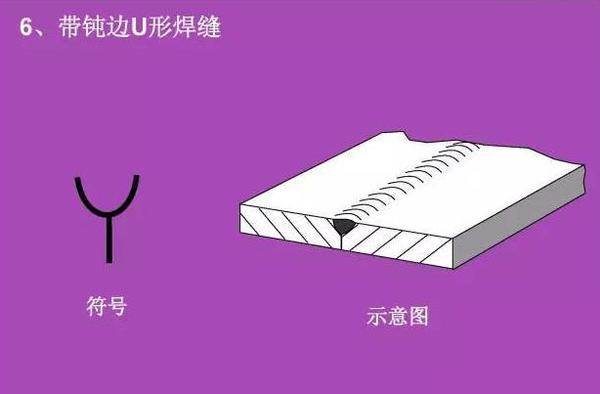

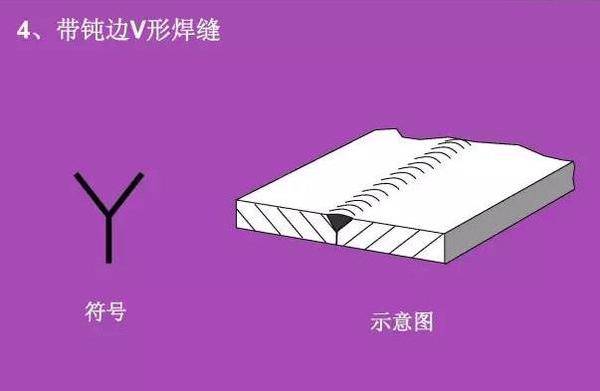

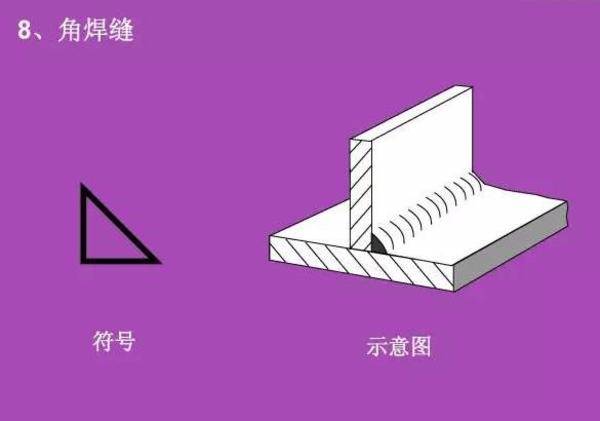

一、基本符号

有这么一些部分 , 它们被包含于焊接符号之中 , 这些部分分别是基本符号 、能起到辅助作用的符号 、有助于补充的符号 、用于指示引导的线以及跟焊接尺寸相关的部分等。我们要是打算针对焊接横截面的形状 、线的宽度等开展标注工作的话 , 一般来说用于标注的字符其高度是十分之一。接下来要表述的是焊接的基本符号。

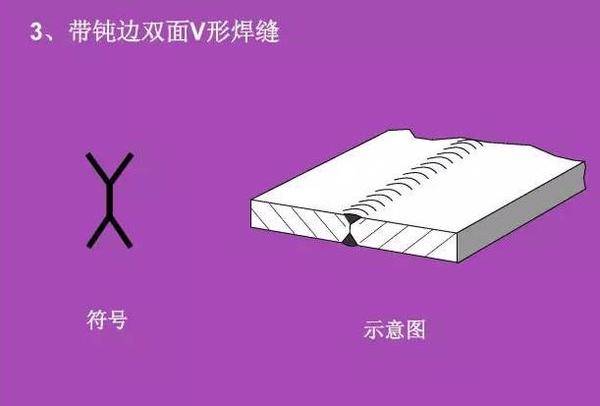

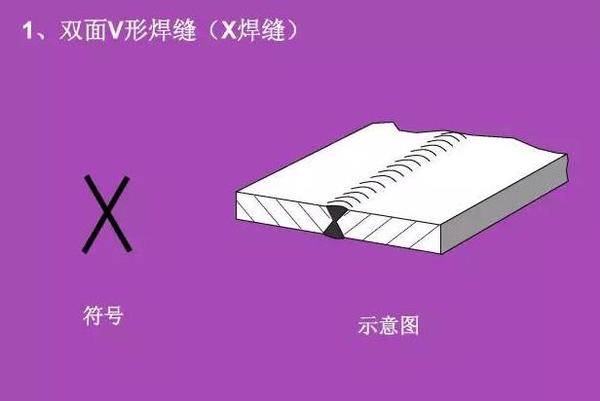

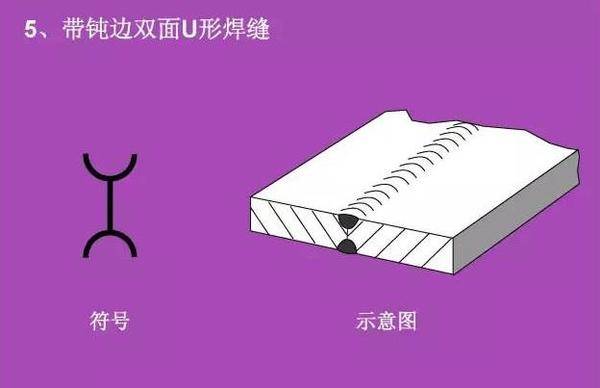

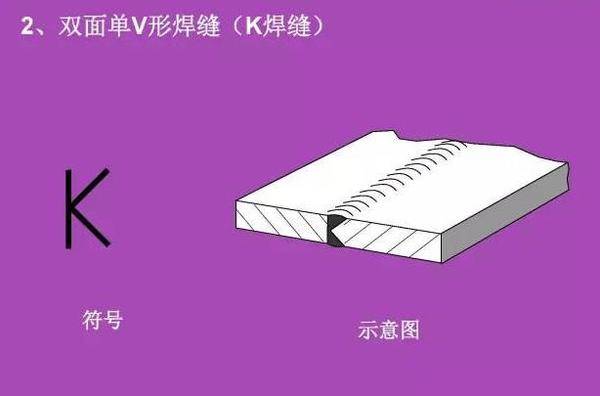

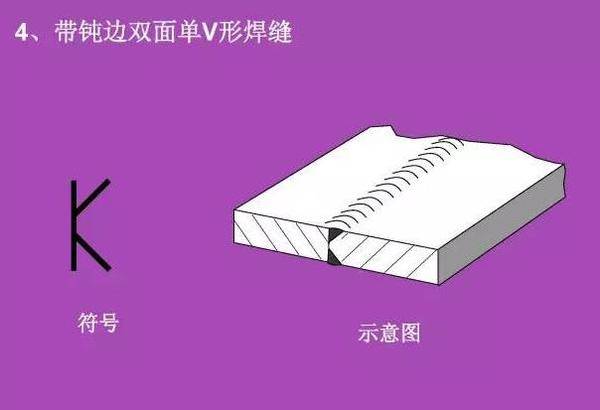

二、基本符号的组合

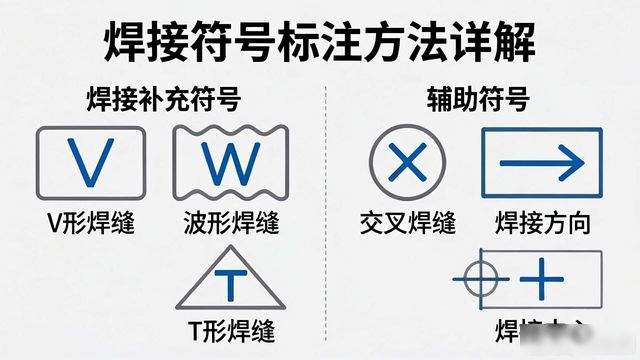

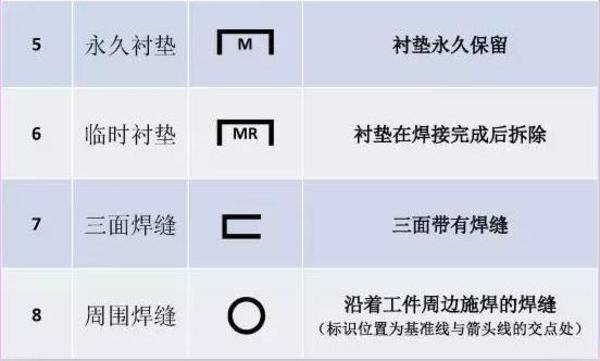

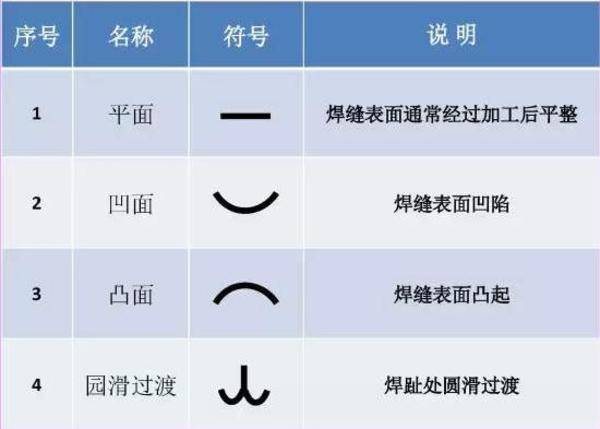

三、补充符号

焊接补充符号, 是表示焊接形状的符号, 辅助符号, 是表示焊接范围等特征的符号。

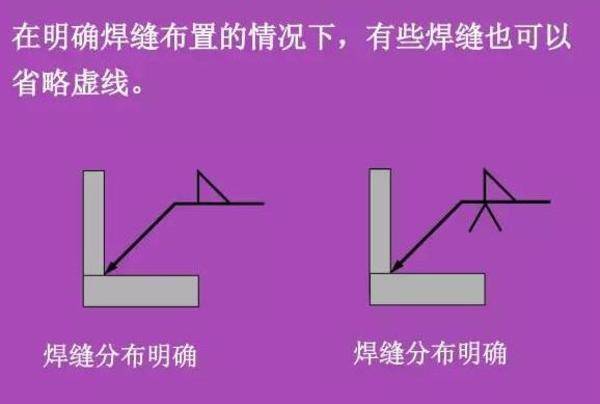

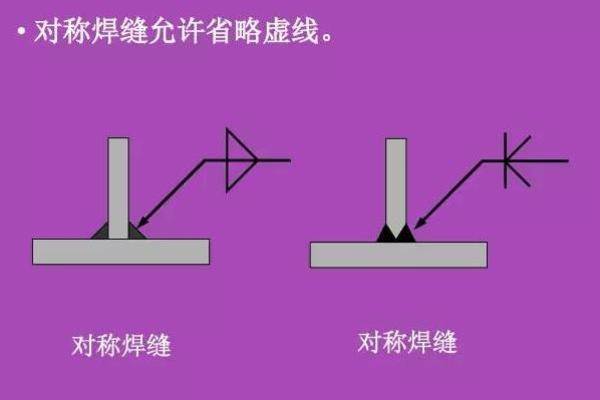

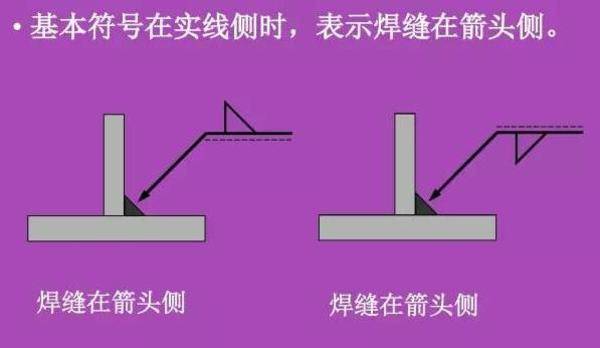

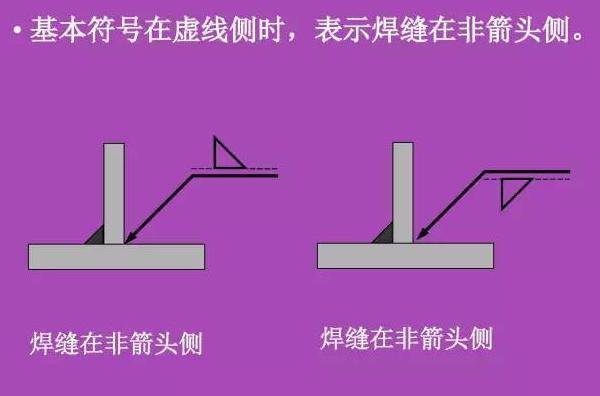

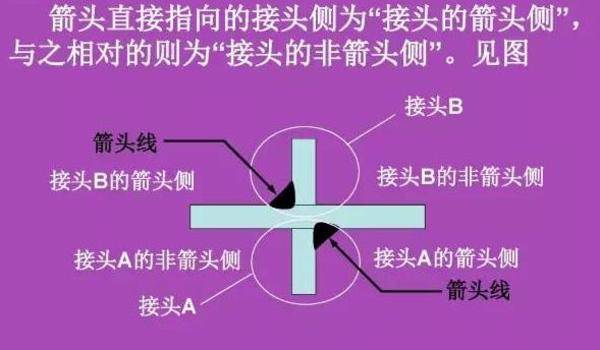

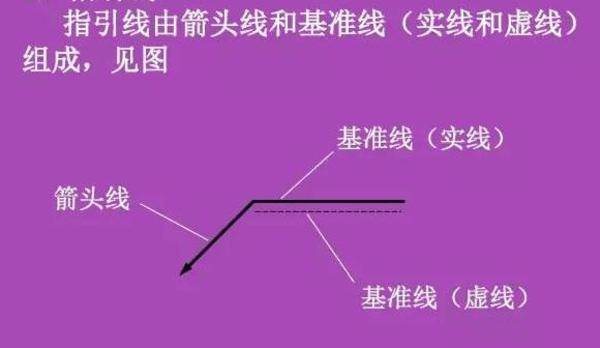

四、基本符号和指引线位置规定

其中, 在焊缝符号里, 基本符号以及指引线属于关键的部分, 焊缝的位置常常是依据基本符号与指引线之间的相对位置来确定的, 这里包含诸多内容, 比如说, 箭头线所处位置, 基准线所处位置, 还有基本符号所处位置等等, 下面我们来看一下具体的位置图解。

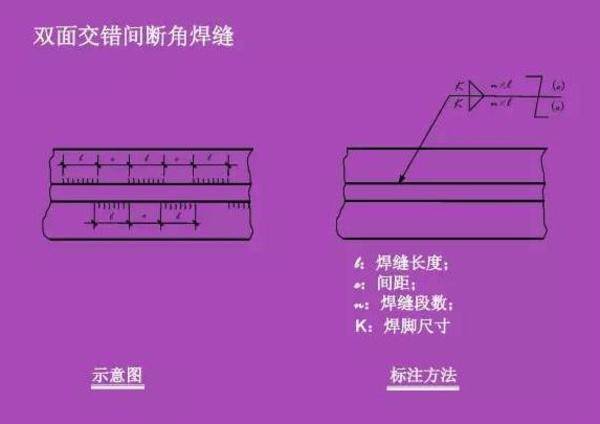

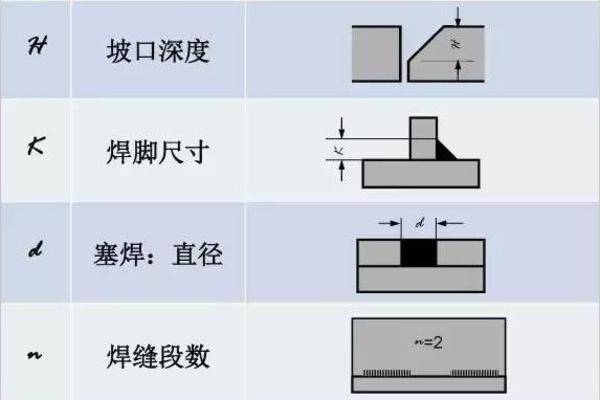

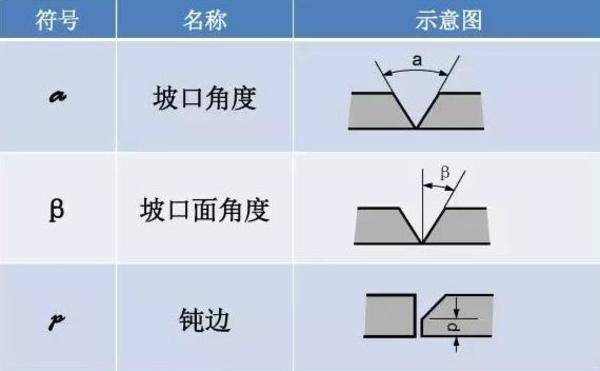

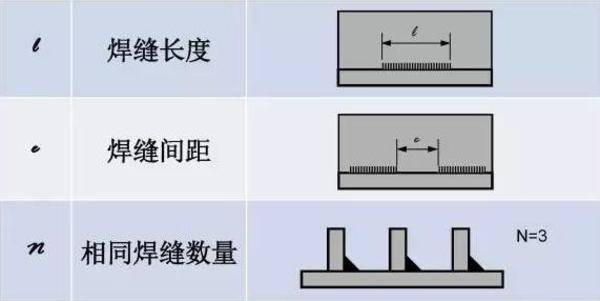

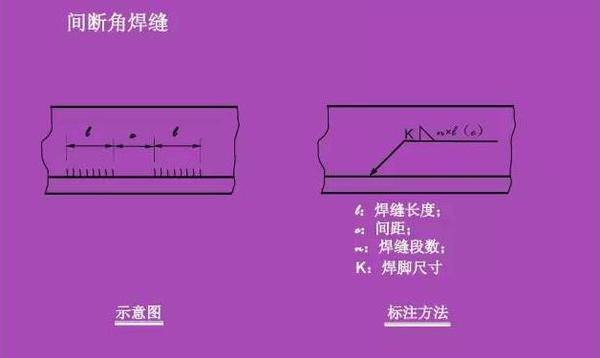

五、尺寸和标注

我们能够处于必要之际, 于焊接符号当中去标注尺寸, 像悍高、坡口角度等之类的。设若标注的情况过分复杂从而不容易被理解, 那么可以运用示意图来进行标注。

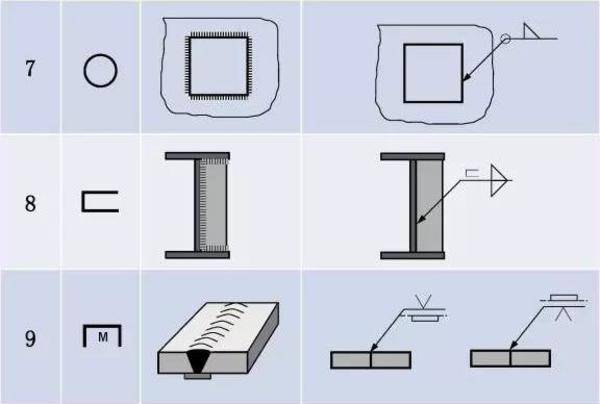

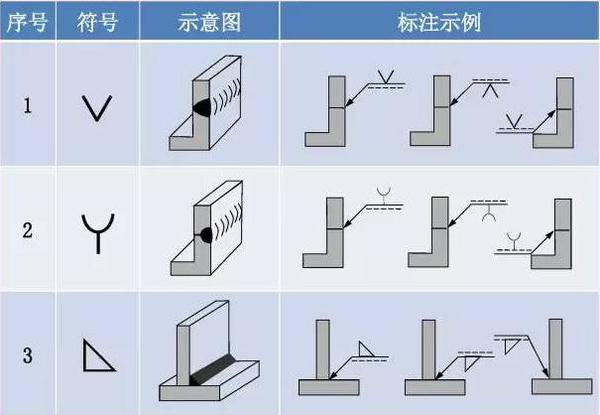

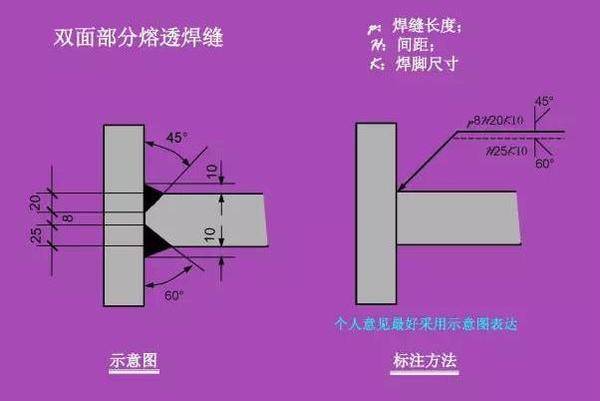

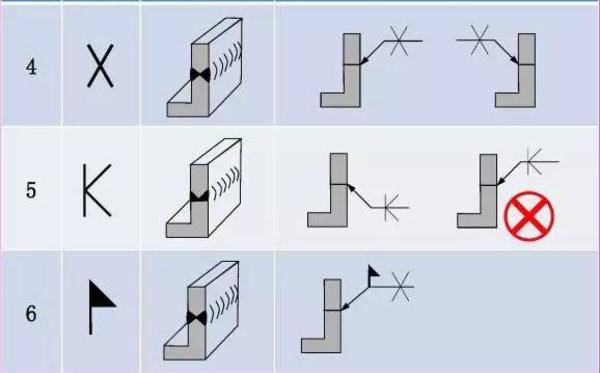

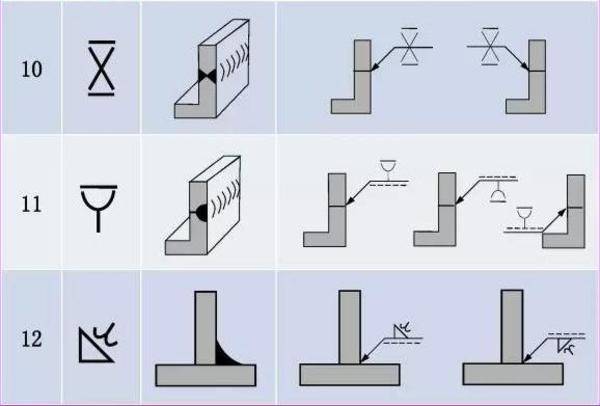

六、焊缝符号应用示例

七、其他应用示例

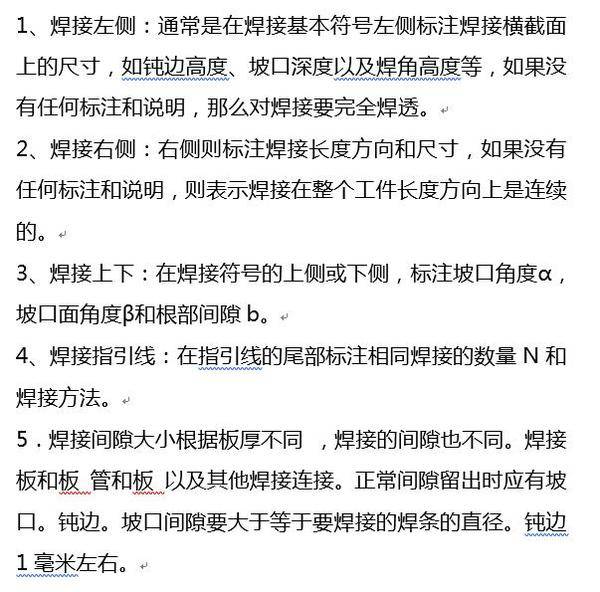

八、焊接符号标注方法说明

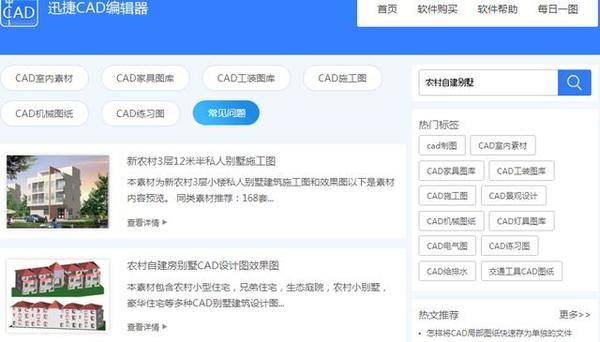

找不着CAD用以练习的图纸么? 别去忧心, 在百度开展搜索, 输入【迅捷CAD图库】, 有着海量的图纸能免费去下载, 你所想要的东西全在这儿呢。
