焊接基本符号大全

标注焊接方法、焊缝形式以及焊缝尺寸等技术内容的符号称作焊接符号, 其由焊缝符号、指引线、焊缝尺寸符号构成, 有关各类焊接符号图标, 下面为你详细介绍：

焊缝符号

1. 基本符号

用来表示焊缝横断面形状的符号, 其中基本符号以及辅助符号, 在图纸之上是运用粗实线来进行绘制的, 引出线则是用细实线绘制, 常见的基本符号如下:

| 符号 | 焊缝名称 | 示意图 |

| I | I形焊缝 | I形焊缝 |

| V | V形焊缝 | V形焊缝 |

| Y | 带钝边V形焊缝 | 带钝边V形焊缝 |

| 角焊缝符号 | 角焊缝 | 角焊缝 |

| 封底焊缝符号 | 封底焊缝 | 封底焊缝 |

2. 辅助符号

用来表明焊缝表面形状特点的一种符号, 通常状况下, 并不需要精确地阐述焊缝的表面形状, 因而辅助符号常常不标记呢。辅助符号存有三种, 它们分别是:

表示焊缝表面平齐的符号。

表示焊缝表面凹陷的符号。

表示焊缝表面凸起的符号。

3. 补充符号

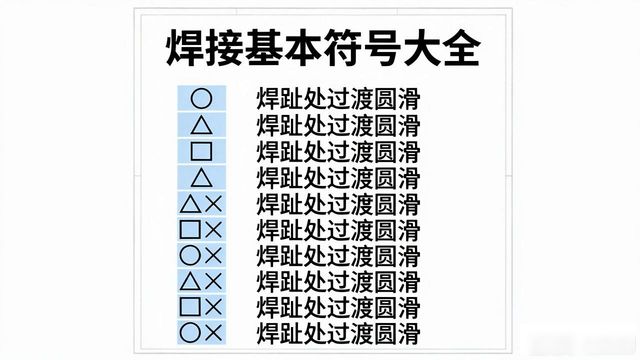

某些用于补充阐释焊缝特征的符号, 像代表“焊趾处过渡圆滑”的那种补充符号, 大家能于标准GB/T 324 – 2008里寻得全部的此类补充符号。

| 符号 | 含义 | 应用示例 |

| 涂黑的圆圈 | 熔透角焊缝 | 画在引出线的转折处 |

环绕工作件周围有一围焊缝, 它呈现为圆圈形状, 该圆圈画在引出线的转折之处, 并且要标注其焊角尺寸为K。

绘在引出线转折处的, 是涂黑的三角形旗号, 现场还有焊缝。

指引线

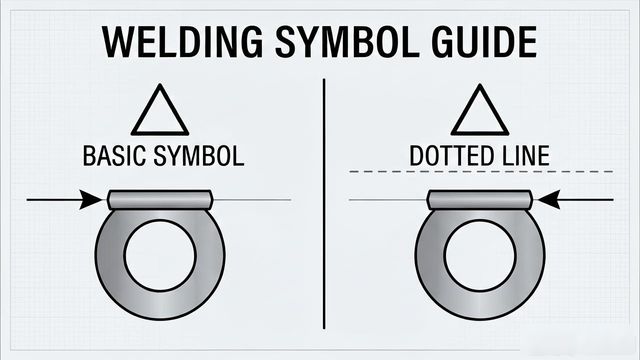

是由箭头线以及基准线组合而成, 当中的基准线呢, 是由一条实线与一条虚线共同构成的, 而且它们的线型全部都是细线, 具体的规定是像下面这样的:

在基准线的相关规定里, 虚线这种形式, 它能够被画在基准线实线的上面一侧, 当然也能够画在基准线实线的下面一侧, 而基准线, 它通常情况下应该和图样的标题栏保持平行, 只有特别特殊的条件之下, 才会和标题栏呈现垂直的状态。

倘若焊缝处于接头的箭头方向那一侧, 那么基本符号将会标注于基准线的实线那一侧；要是焊缝处于接头的并非箭头方向那一侧, 那基本字符就会标注在基准线的虚线那一侧。

当为双面对称焊缝时，基准线可不加虚线。

箭头线针对于焊缝所处位置, 通常来讲并无特别要求, 不过, 当对单边形焊缝展开标注操作的时候, 箭头线需要朝着带有坡口的那一侧工件进行指向。

焊缝尺寸符号

用以表示焊缝形状尺寸的符号, 像焊脚尺寸啦, 还有焊缝宽度以及焊缝厚度等。在对基本符号予以介绍之际, 会一并介绍相关的焊缝尺寸符号以及其选用范围。

焊接方法代号

在焊接结构图样之上, 焊接方法会依据国家标准GB 5185 – 85的规定, 以阿拉伯数字予以表示, 标注于指引线的尾部之处。要是属于组合焊接方法, 能够用“/”加以分开, 左侧呈现正面（或者盖面）的焊接方法, 右侧展现背面（或者打底）焊接方法。比如V形焊缝先是采用钨极氩弧焊进行打底, 随后用手工电弧焊来盖面, 那么应表示为141/111。常用焊接方法代号能够查阅相关标准文件。

由于没办法直接呈现完整的图标大全, 你能够查阅GB/T 324 – 2008《焊缝符号表示法》, 还能查阅GB 5185 – 85等国家标准文件, 以此获取更全面、更准确的焊接符号图标信息。
