一张图看懂焊缝符号与焊接符号：从混用到精准执行

01为什么总把“焊缝”与“焊接”符号搞混？

只要翻开随便哪一张工程图纸, 那就能够看到布满密密麻麻的“weld ”或者“ ”。在AWS A2.4、ISO 2553等这类标准当中, 这两个词总是交替着出现。真正对焊接质量起到决定作用的关键之处, 在于能不能把它们完全分清, 而这恰好是现场最容易被忽略的细节。

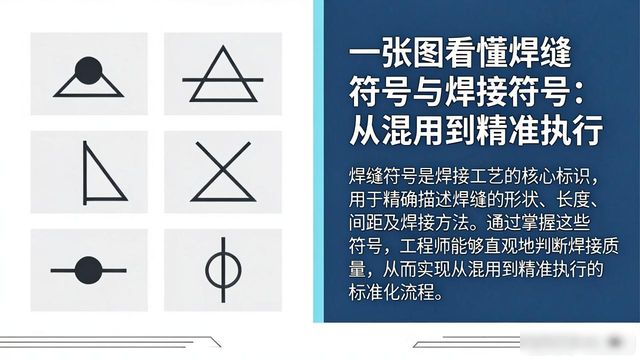

02焊缝符号：一张“小图标”告诉你焊缝长什么样

2.1 定义与作用

图纸上那个含义相当丰富的图形图标当中, 有个寥寥几笔的焊缝符号（Weld）, 其所做之事仅有一件, 那便是告诉你这条焊缝究竟属于角焊缝、坡口焊缝, 还是塞焊缝、点焊缝。

2.2 一张速查表，秒懂常见符号

记住这三兄弟，现场90%的焊缝类型都能对上号。

03焊接符号：把“怎么焊”写进一张“流程卡”

3.1 完整构成

焊接符号（ ）是一整套从箭头到尾部的“指令链”，缺一不可：

参考线（ line）：水平基准线，所有符号绕它旋转。

箭头, 也就是Arrow, 它所指向的是那个需要进行焊接操作的位置, 零度, 还有三十度, 以及六十度等等, 这些角度并不相同, 其含义存在着非常大的差异。

焊缝符号（Weld ）：决定焊缝形状。

尺寸（）：6 mm、8 mm 还是 10 mm，一写就明。

增添符号（）: 表层处理“C”（进行敲渣操作）, 超声波探伤“UT”——简简单单几个小字母, 省去千言万语的口头告知。

选项为尾部, 其称 Tail, 可进行标注, 所标注的是焊接工艺或者适用标准, 当面临追责这种情况的时候, 可以直接依照此进行对号入座处理。

3.一条, 呈“箭头→参考线→角焊6mm→敲渣”状的, 完整示范。

把符号拆开看：

参考线

→ ∠

表面处理：C（敲渣）

翻译为: “于箭头所指向之侧, 去进行6mm角焊缝的操作, 在完工之后必定要敲渣。”要是没有这一行文字, 焊工有可能仅仅焊接6mm的长度, 然而却忘掉了表面处理, 等到需要返工的时候就已经来不及了。

04从混用到精准：现场如何快速区分？

05小结：分清“谁是谁”，焊接一次过关

错误源于对符号误解在一张图纸中常出现, 记住, 焊缝符号仅是焊接符号的“零件”, 完整指令才决定焊接质量, 下次再看到“weld ”或“ ”, 先问自己一句, 自己拿到的是这“零件”, 还是整张流程卡, 答案不同, 操作思路便差别极大。
