基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定, 借助阿拉伯数字予以表示, 将其标注于指引线的尾部。常用焊接方法代号呈现于表 3 – 9 所示的情况。要是属于组合焊接方法, 能够用“/”进行分开, 左侧体现正面（或者盖面）的焊接方法, 右侧体现背面（或者打底）焊接方法。比如 V 形焊缝先是采用钨极氢弧焊打底, 随后用手工电弧焊盖面, 那么就表示为 141/111。
标注示例里的, 焊缝符号以及焊接方法代号, 可见图3-21。此图所呈现的是, V形坡口对接的焊缝, 背面要进行封底焊, 正面焊缝的表面是齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊都用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接符号是按照GB324一1988《焊缝代号》来进行绘制的, 钢结构通常归属于建筑学科这种范畴, 它是属于建筑行业的。然后在钢结构焊接符号的标注当中, 常常会伴随着建筑符号, 包括型钢符号, 还有螺栓符号以及铆钉符号等。

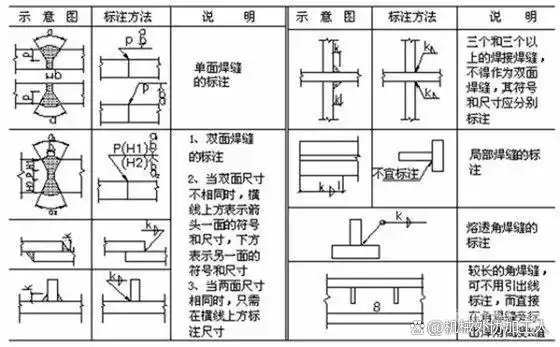

钢结构焊缝符号表示的方法及有关规定
1、引出线用于焊缝, 它由箭头以及两条基准线组织而成, 其中一条呈现为实线, 另一条呈现为虚线, 这二者的线型都是细线。
2、画图的情况下, 基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 但基准线通常要与图样的标题栏保持平行, 只有在特殊条件时才与标题栏垂直, 这是一般的绘图规则。
3、要是焊缝处于接头的箭头那一侧, 情形下基本符号会标注在基准线里面的实线那一侧, 要是焊缝处于接头的并非箭头的那一侧, 这种状况下基本符号就标注在基准线里面的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常并没有特别的要求, 然而, 当标注单边形焊缝的时候, 箭头线则需要指向那一侧带有坡口的工件。
6、有些基本符号、有的补充符号, 它们和基准线相交了或者相切了, 还有基准线重合的线段, 这样的线段需以粗实线表示。
7、那焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（尾部符号除外）同样是粗实线, 尺寸数字原则上也是粗实线, 不过尾部符号是细实线, 尾部符号主要用来标注焊接工艺、方法等内容。
8、倘若处于同一个图形之上, 要是焊缝形式、断面尺寸以及辅助要求全部都相同, 那么就能够仅仅挑选一处去标注焊缝的符号以及尺寸。并且还要加注“相同焊缝的符号”, 相同焊缝符号呈现为3/4圆弧状, 绘制在引出线的转折之处。
于同一个图形之上, 存在数种同样的焊缝之时, 能够把焊缝进行分类编号, 标注于尾部符号当中, 分类编号运用A、B、C……在同一类别的焊缝里, 可以挑选一处标注代号。
9、需按图1-38方式标注的是熔透角焊缝的符号, 熔透角焊缝的符号乃是涂黑的圆圈, 此涂黑的圆圈画于引出线的转折之处。
10、对于那种, 形状之中, 比较长的角焊缝, 像是焊接实腹钢梁的, 翼缘焊缝, 这种情况下, 可以不使用引出线来进行标注, 直接就在角焊缝旁边标注焊缝尺寸值K。
11、仅在连接长度范围之中, 只是局部的区段存在焊缝的情况下, 按照图 1 – 40 进行标注。其中, K 是角焊缝的焊脚尺寸。
12、要是焊缝分布呈现出不规则的状况, 那么在对焊缝符号进行标注的这个时候, 于焊缝的地方添加中实线用来表示能够看见的焊缝, 又或者添加栅线用来表示不能够看见的焊缝。
13、两个相互焊接的焊件, 若属于单面焊且带有双边不对称坡口焊缝这一情况时；引出线中的箭头, 会指向具有较大坡口的那个焊件。
14、围绕工作件周边的围焊缝符号借着圆圈予以表示, 该圆圈绘制于引出线发生转折的地方, 与此同时标明其焊角尺寸K。
15、在三个或者超过三个的焊件共同开展相互焊接的情况之下, 其焊缝是不可以当成双面焊缝这样去进行标注的, 焊缝符号以及尺寸是应当各自分别进行标注, 是这样的情况, 是这样的。
16、焊工在施工现场实施焊接操作时, 所涉及到的焊件, 其焊缝部分, 必须标注一种特定符号, 即“现场焊缝”符号, 此符号呈现为被涂黑的三角形旗号形状, 要绘制于引出线发生转折的那个位置处, 这是明确规定的。
17、彼此相互焊接的两个焊件间, 在仅有一个焊件带有坡口的情形下, 像单面V形这种, 引出线的箭头是朝着带坡口的那个焊件指向的。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
