一份非常全的焊接图纸符号解析，有需要的赶紧收藏吧。
基本坡口符号

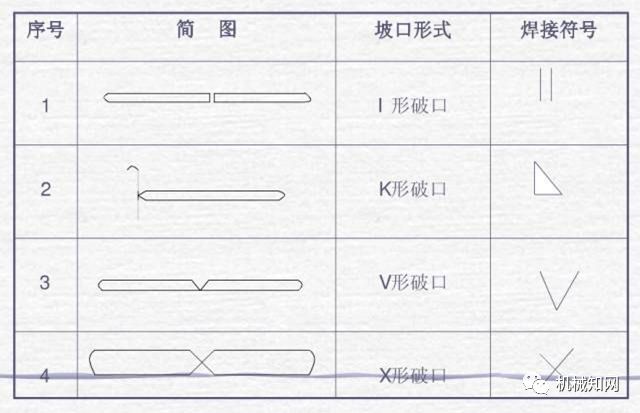

坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
在焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定借用阿拉伯效字予以展现, 标注于指引线的尾部。常用焊接方法代号呈现于表 3 -9 .所示。假如属于组合焊接方法, 能够用“/”予以分隔, 左侧代表正面(或者盖面)的焊接方法, 右侧代表背面(或者打底)的焊接方法。比如 V 形焊缝首先采用钨极氢弧焊进行打底, 随后使用手工电弧焊完成盖面, 那么会被表示成 141/111。

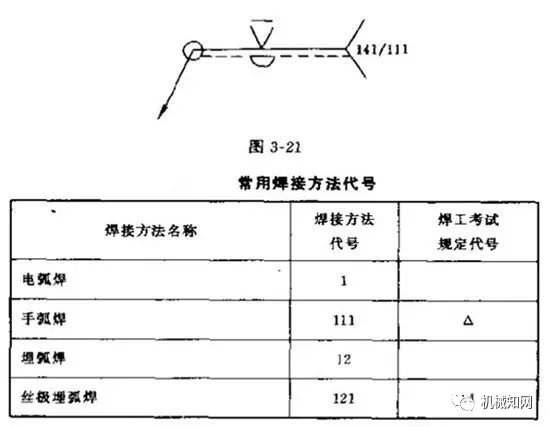

图示为焊缝符号以及焊接方法代号的标注示例, 见图3 – 21。此图呈现的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面处于齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊皆使用手工电弧焊。

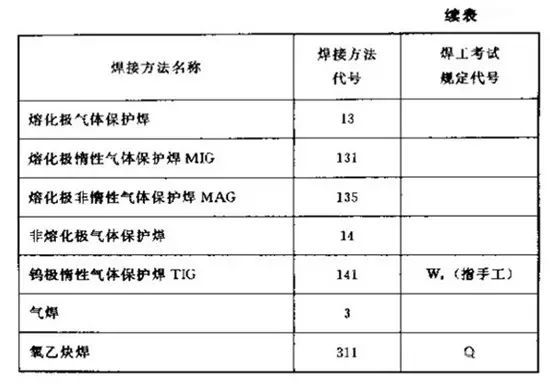

焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
用于钢结构焊接的符号, 是依照GB324一1988这本名为《焊缝代号》里的标准来进行绘制的。钢结构, 它一般是归属于建筑学科范畴的, 属于建筑这个行业。故而在对钢结构焊接符号进行标注期间, 常常会伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等出现。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线是由箭头, 以及两条基准线构成的。在这两条基准线里, 有一条是实线, 还有一条是虚线, 并且它们的线型都是细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线通常应当与图样的标题栏平行, 只是在特殊条件之下才能够与标题栏垂直。
3、如果焊缝处于接头的箭头那一侧, 那么, 基本符号就标注在基准线的实线那一侧；要是焊缝处于接头的并非箭头的那一侧, 所以呀, 基本符号就标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、有关箭头线相对焊缝的位置, 通常不存在特别的要求, 然而, 当对单边形焊缝进行标注的时候, 那个箭头线需要指向附带坡口一侧的工件。
6、与基准线相交或者相切的基本符号、补充符号, 那些和基准线重合的线段, 是用粗实线来表示的。
7、焊缝的基本符号是粗实线, 辅助符号是粗实线, 补充符号（除尾部符号外）是粗实线, 尺寸数字原则来讲也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、置身于同一个图形之上, 当焊缝的形式、断面大小尺寸以及辅助的要求均呈现出相同的状况时, 能够仅仅挑选其中的一处来标注焊缝的形状符号跟尺寸, 并且还要添加上文字说明“相同焊缝的符号”, 这个相同焊缝符号是四分之三的圆弧形状, 绘制于那些引出线做出转折的点位之上。
有这样一种情况, 在同一个图形之上, 存在数种相同的焊缝, 此时呢, 可以把焊缝进行分类编号, 然后标注在尾部符号之内, 分类编号会采用A、B、C等等这样的形式, 在同一类焊缝当中能够选择一处来标注代号。
9、按照图1-38方式进行标注的, 是熔透角焊缝之符号, 其为涂黑的圆圈, 画于引出线的转折处。
10、采用形状之中相对较长的角焊缝, 像是焊接实腹钢梁的翼缘处的焊缝, 能够不借助引出线进行标注, 而是直接于角焊缝的旁边标注焊缝尺寸的值K。
11、倘若在连接长度范围以内, 仅仅只是局部的区段存在焊缝的情况下, 那么就要按照图1-40来进行标注。其中, K所代表的是角焊缝的焊脚尺寸。
12、焊缝分布不规整的时候, 标注焊缝符号之际, 焊缝位置添加中实线当作可见焊缝的表意, 或者添加栅线当作不可见焊缝的表意。
13、相互进行焊接的彼此两个焊件, 在其处于单面焊且带有双边呈现不对称情况的坡口焊缝之际, 引出线的箭头所指向的是具有较大坡口的那个焊件。公众号@机械知网: 分享知识, 传播价值。
14、围焊缝符号环绕工作件周围, 此符号用圆圈予以表示, 它画在引出线的转折之处, 且要标注其焊角尺寸K。
15、三个焊件相互焊接, 或者三个以上焊件相互焊接时, 其焊缝不可以作为双面焊缝来标注, 焊缝符号需要分别标注, 尺寸也需要分别标注。

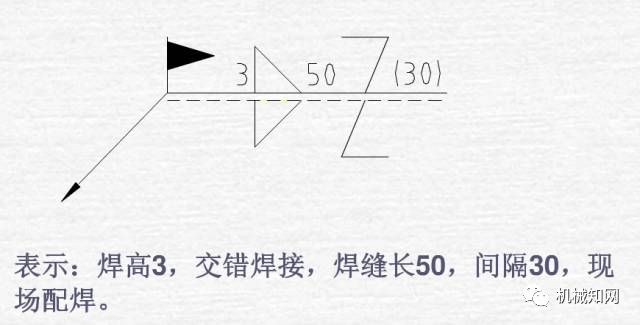

16、在施工现场开展焊接工作的焊件, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 它绘于引出线的转折之处。
17、在相互进行焊接的两个焊件里头, 只有一个焊件带着坡口的情况之下, 像单面V形这种类型, 引出线箭头所指方向是朝着带有坡口的那个焊件。
举例

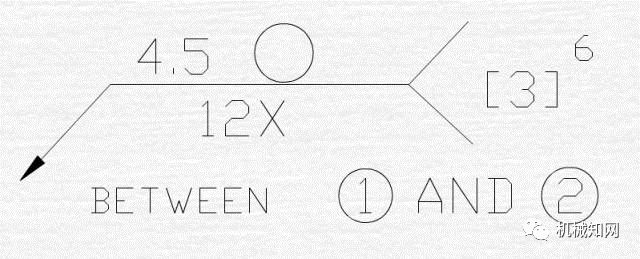

欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
