在焊接施工存在的一线现场里, 图纸之上所呈现的焊接符号向来都不是那种可以被视为无所谓有没有的线条, 而是起着连接设计所提出要求以及现场实际施工的 “专门用于某项工程具有普遍适用性的语言”。好多焊工, 还有技术员们, 常常因为没办法读懂那些符号, 进而选错了坡口的具体形式, 这样这般就出现焊缝压根没焊透的情况, 要不然就是出现变形超出标准范围, 或者工艺不符合相关要求等一系列问题, 最终的结果就是导致不得不进行返工, 甚至还会带来质量安全方面的潜在隐患。
本品将国标规范跟一线经验相联合, 于坡口形式、核心术语、标注规范这三个维度之中, 把电焊和气焊的焊接标注逻辑阐述得一清二楚。

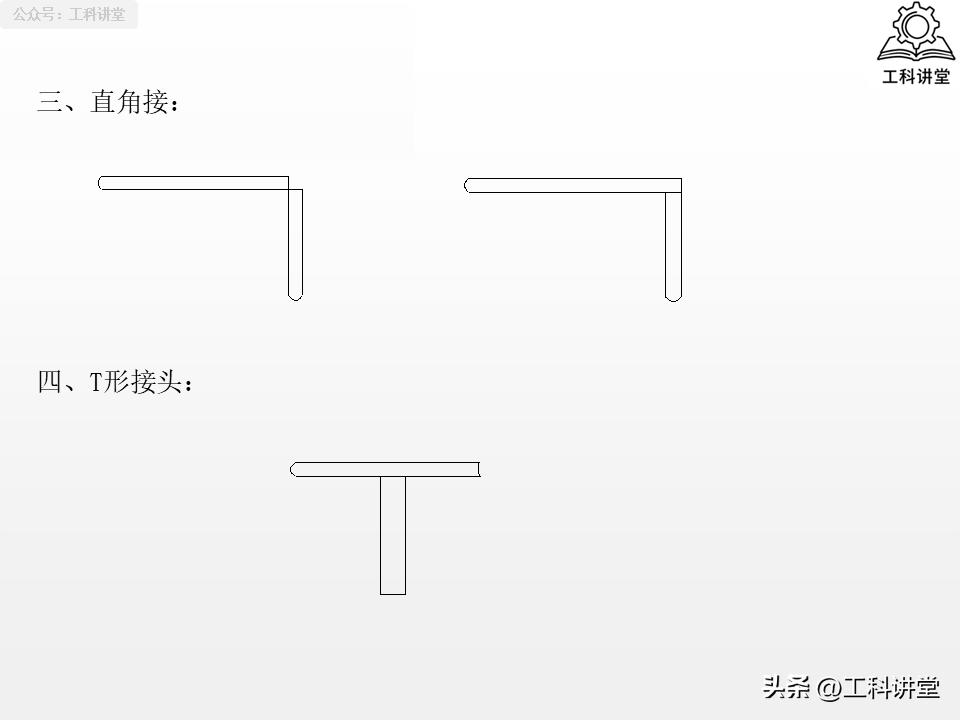

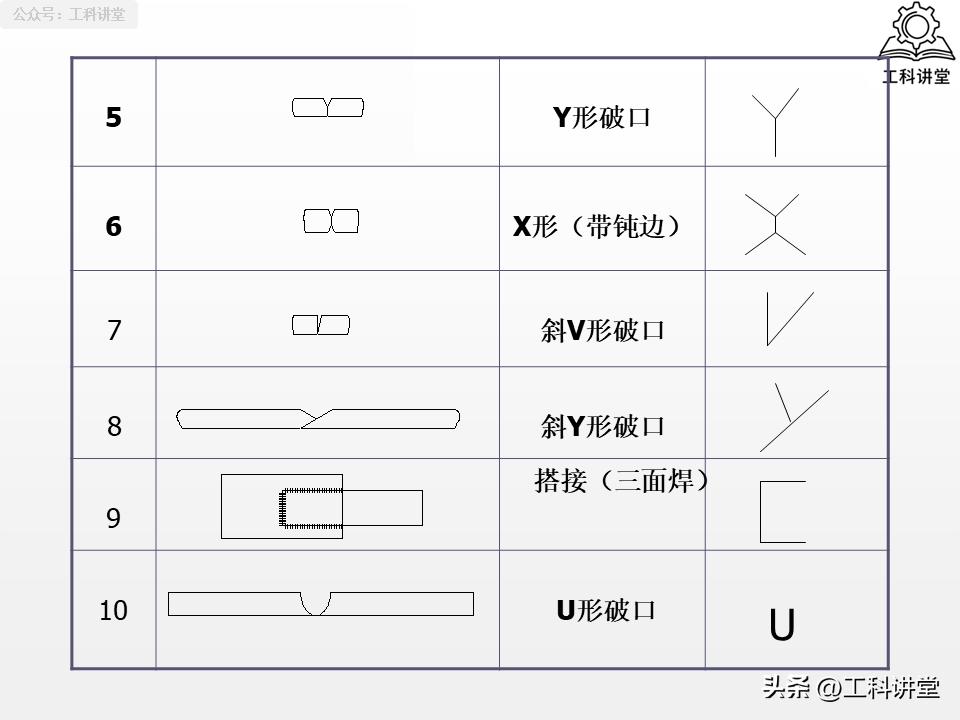

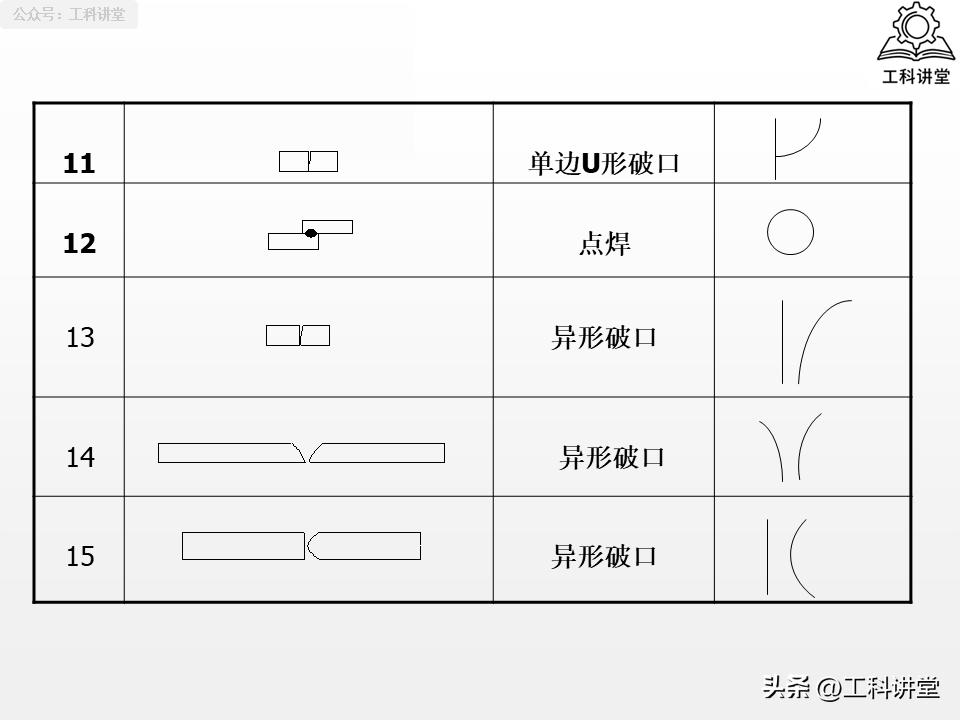

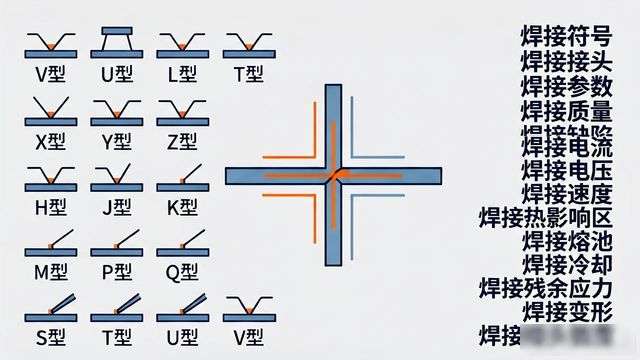

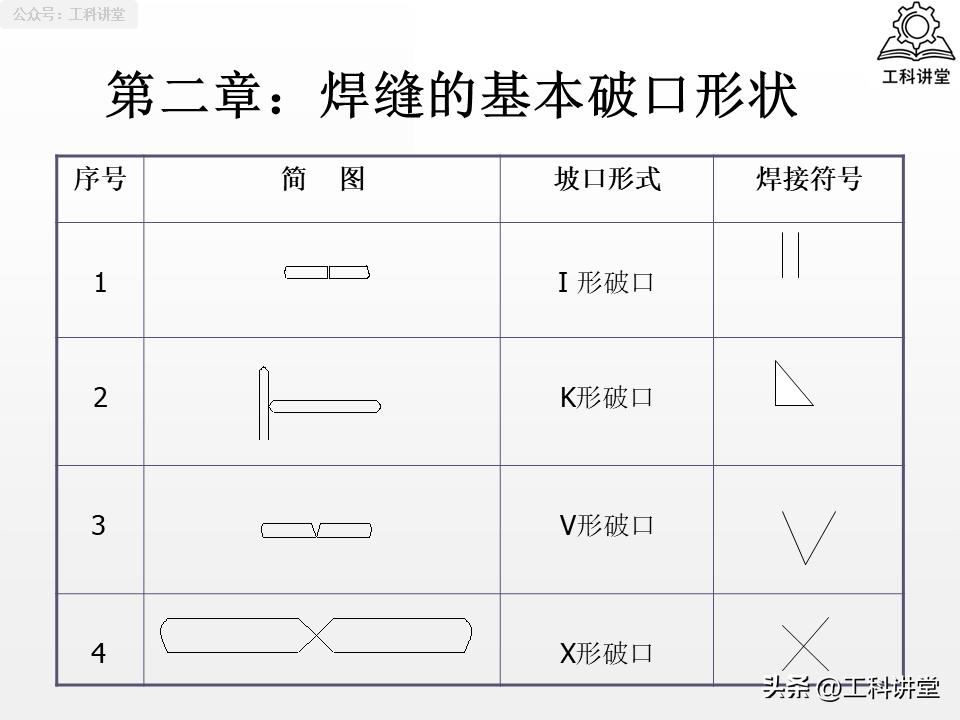

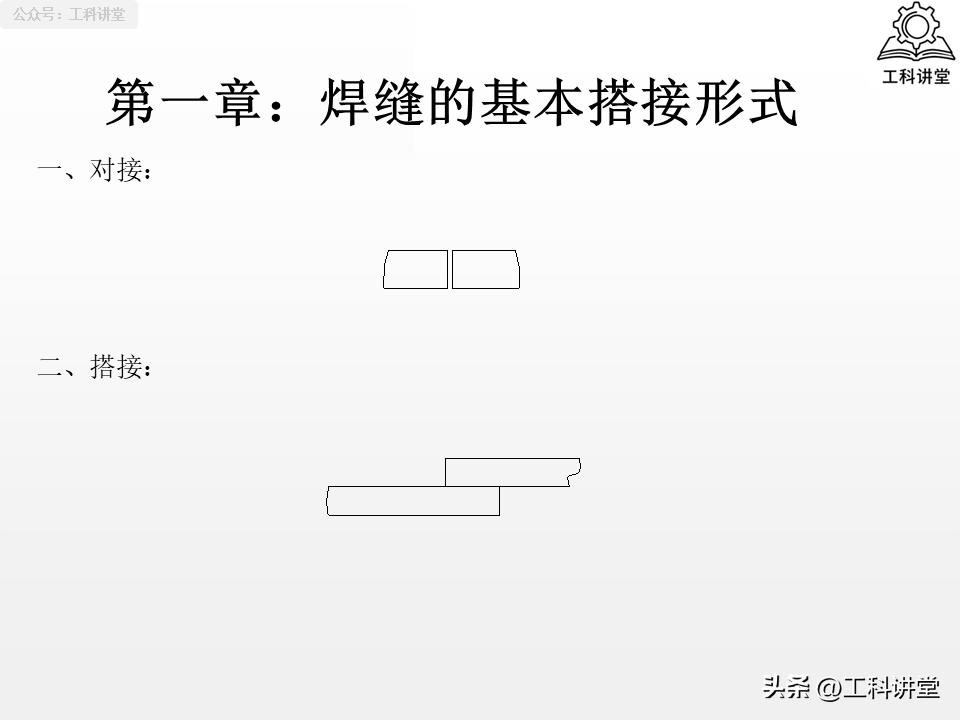

一、15 种坡口形式
坡口的关键作用, 在于确保焊缝根部能够彻底焊透, 与此同时, 合理把控焊接填充量, 进而减小焊接变形，在我们日常施工期间所运用的15种坡口, 能够依据适用场景明确地划分成四大类别。
那第一类, 是基础形式的I形坡口, 也就是不开坡口的那种, 它还是最能节省人工以及材料的形式, 仅仅是适用于6mm以内薄板的焊接, 在气焊薄板的场景里应用范围可是最广泛的。第二类，是单面坡口系列, 这里面包含有V形、单边V形、带钝边V形、带钝边单边V形、U形、带钝边U形、J形、带钝边J形这8种, 是中厚板单面焊接时的主要力量, 其中V形坡口的通用性可是最强的, 普通气割便能进行加工, 而U形、J形坡口填充金属所需的量更少, 更适宜厚板的重要承重结构咧。第三类属于双面坡口系列, 其中包含双 V 形（也就是 X 形）、双单边 V 形（即 K 形）、双 U 形、双 J 形这 4 种, 此类主打对称焊接, 与单面坡口相比较而言, 能够减少大概 50%的填充量, 与此同时还能大幅度降低焊接变形, 是厚板焊接时的首选。最后存在带垫板、带锁边的 2 种特殊坡口, 它们专门被用于单面焊双面成型的场景, 在无法达成双面焊接的管道、封闭结构当中最为常用。
二、14 个核心术语

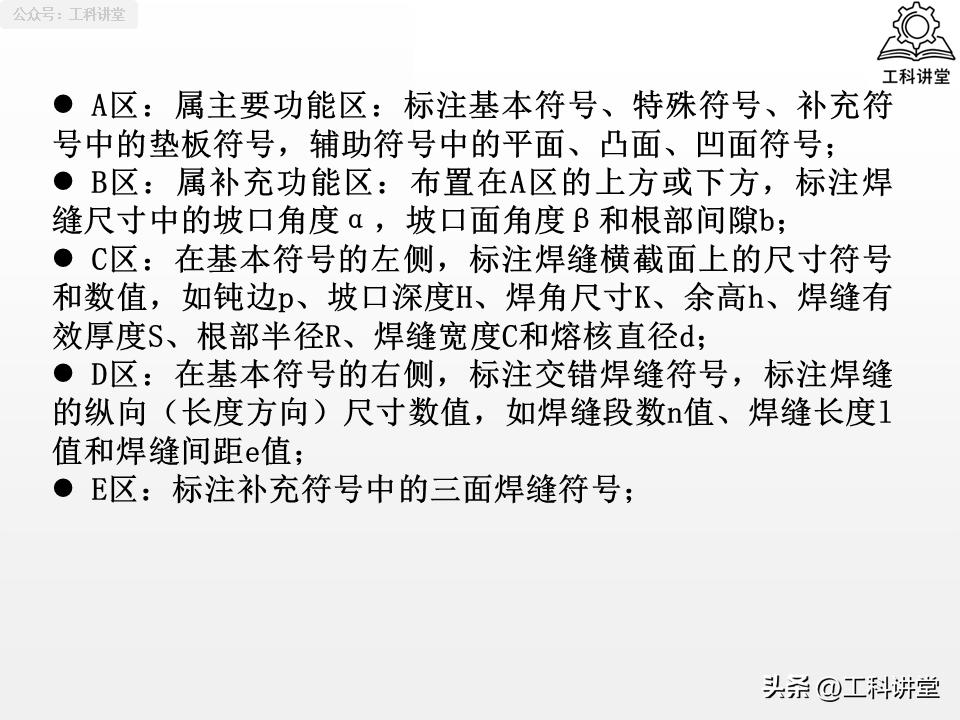

要是渴望迅速领会焊接符号, 关键在于透彻掌握14个高频术语, 其依据功能能够划分成三大类别, 这同样是国标GB/T 324 – 2008里最为关键的标注逻辑。

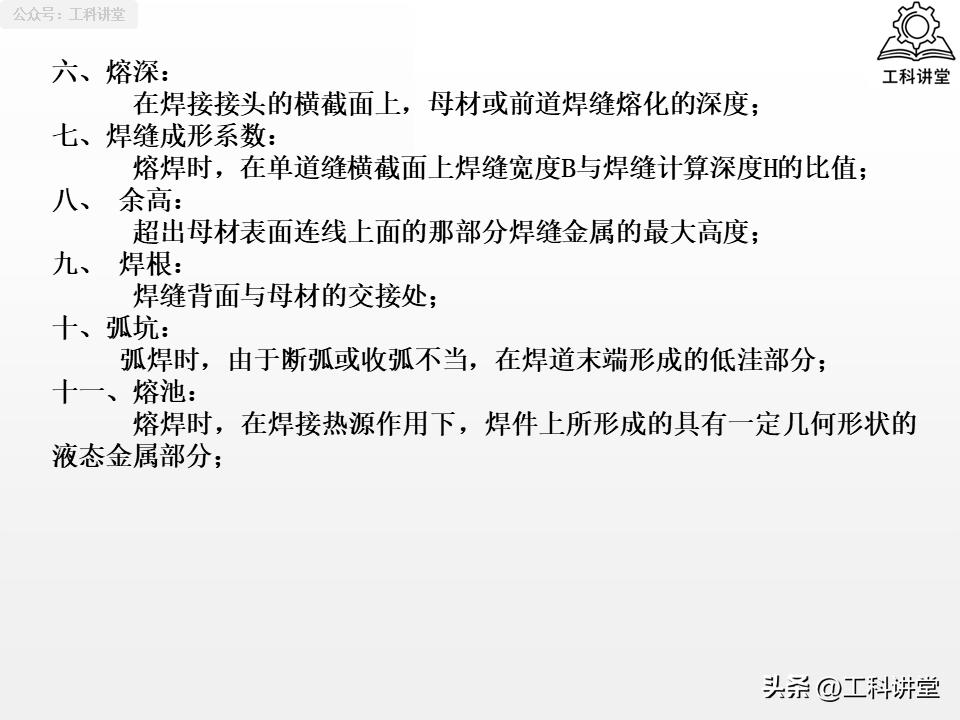

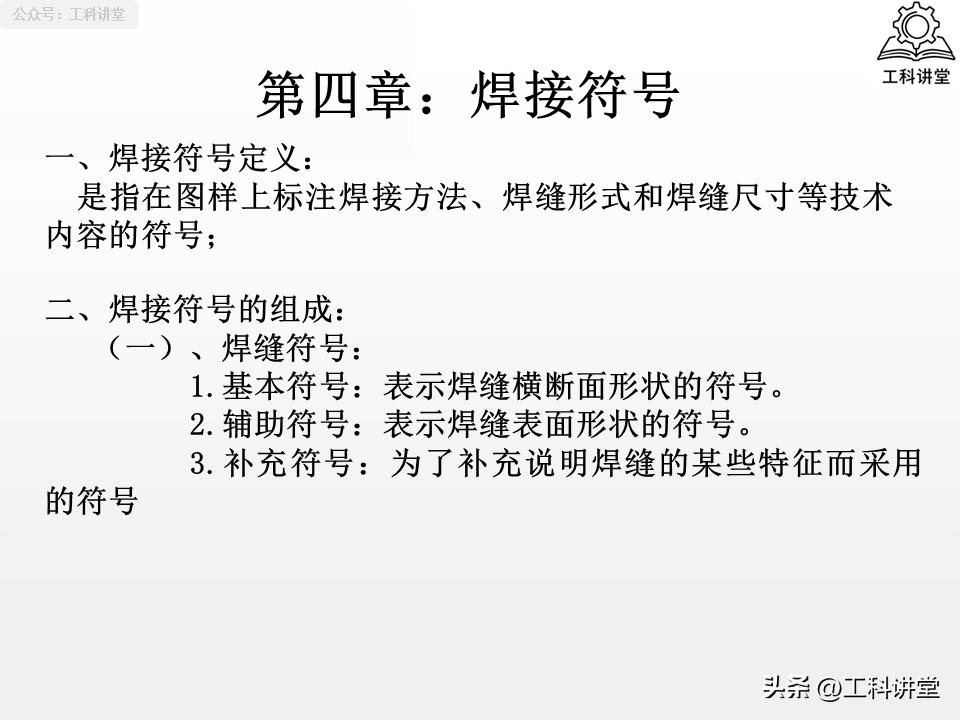

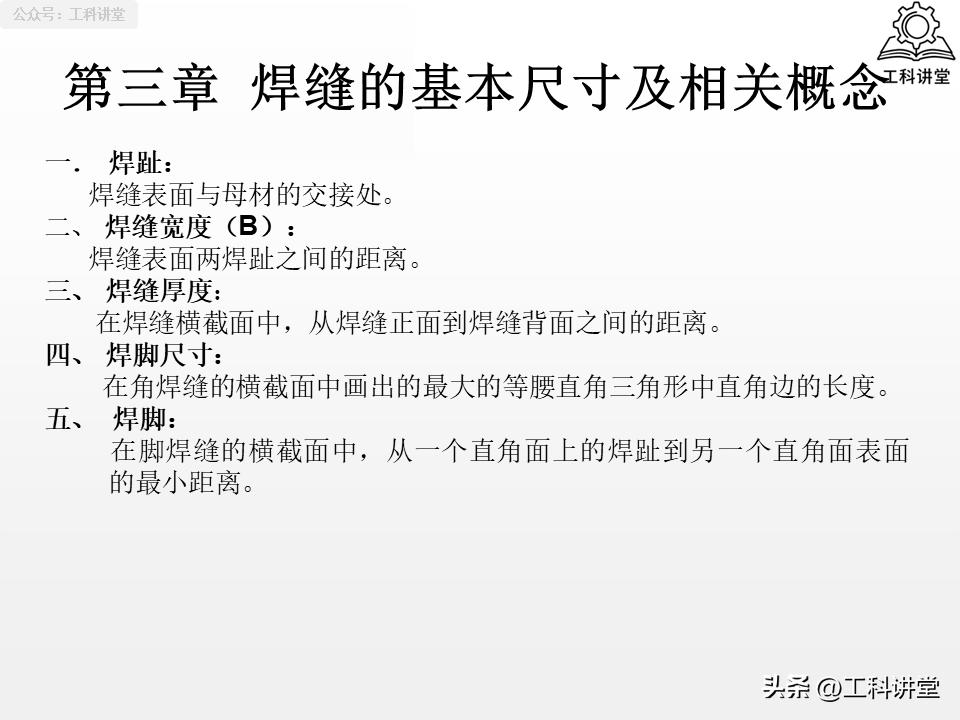

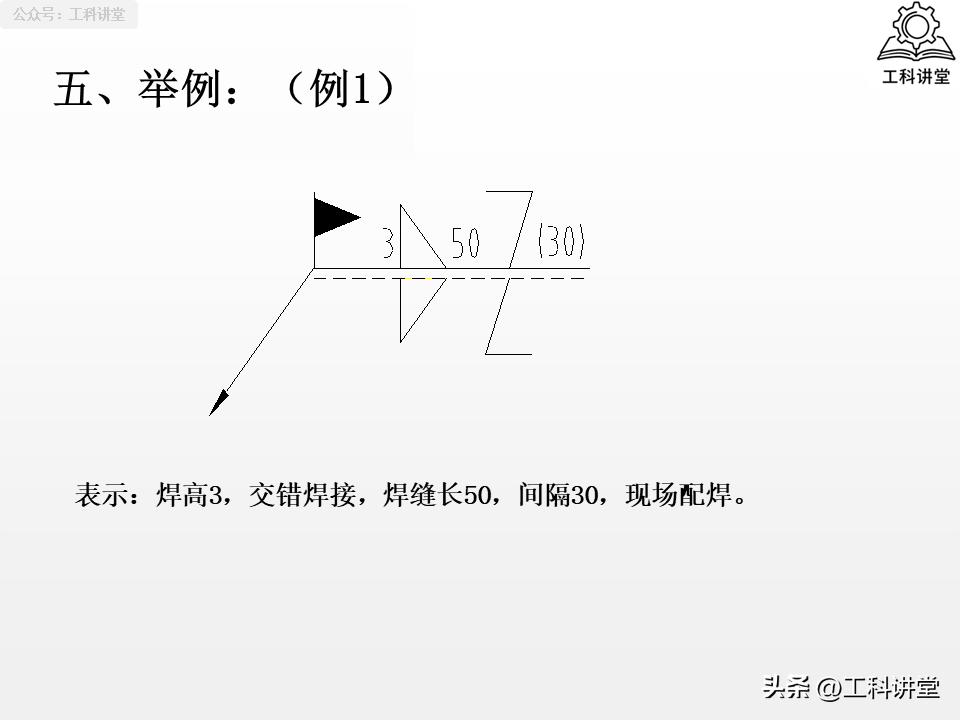

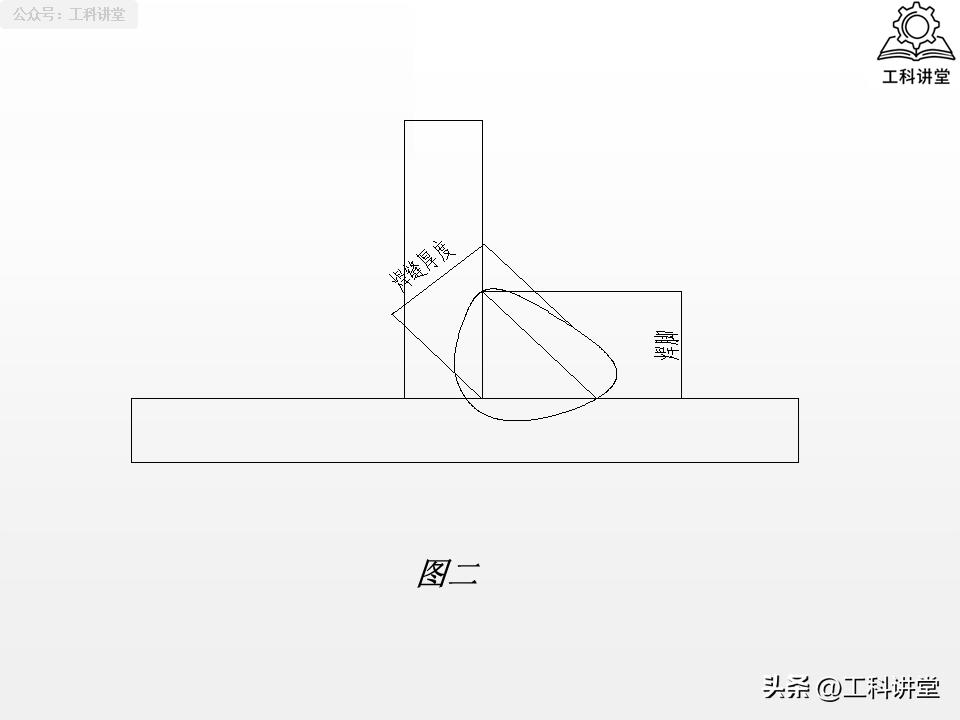

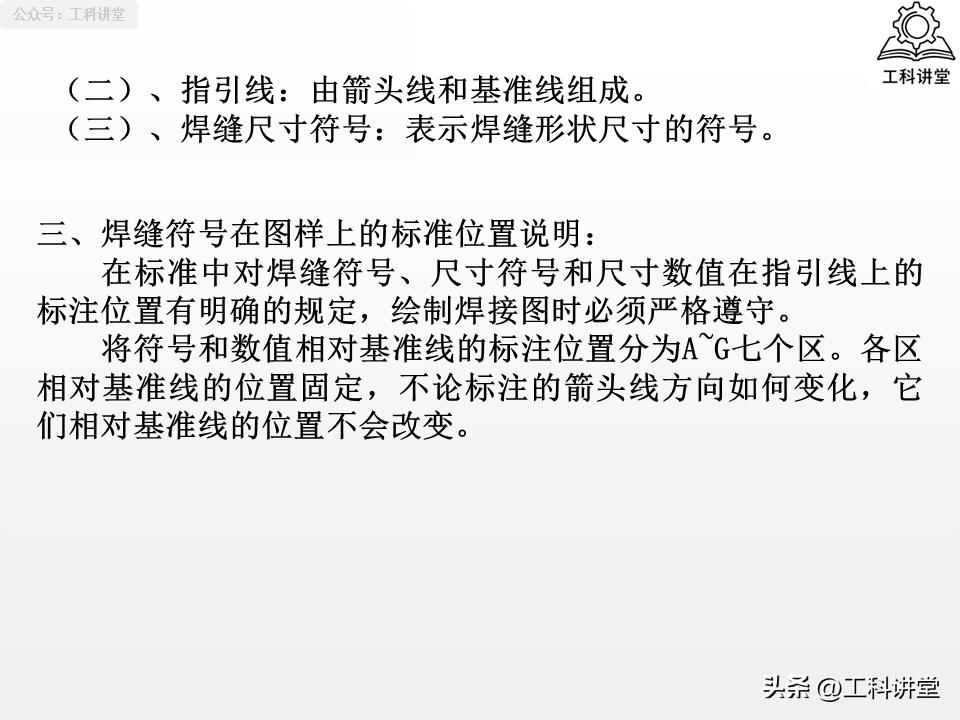

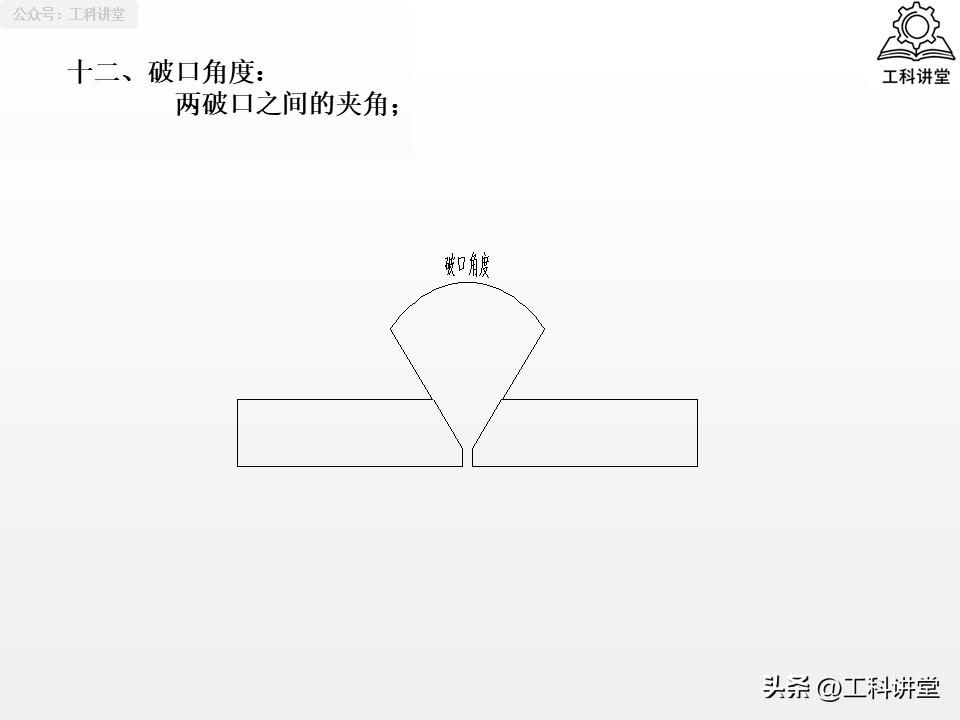

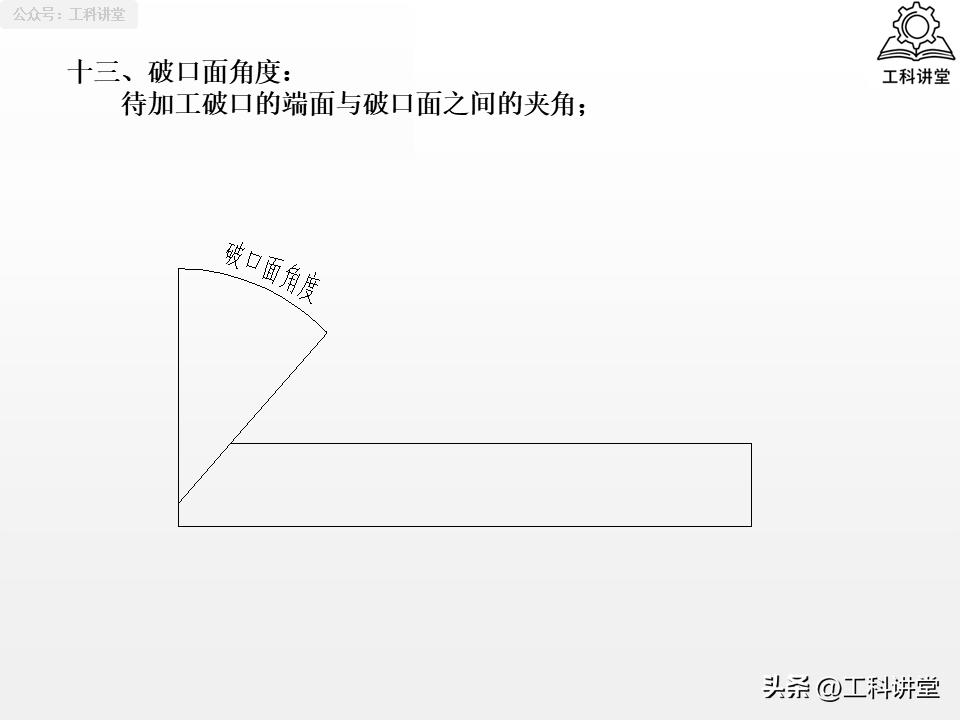

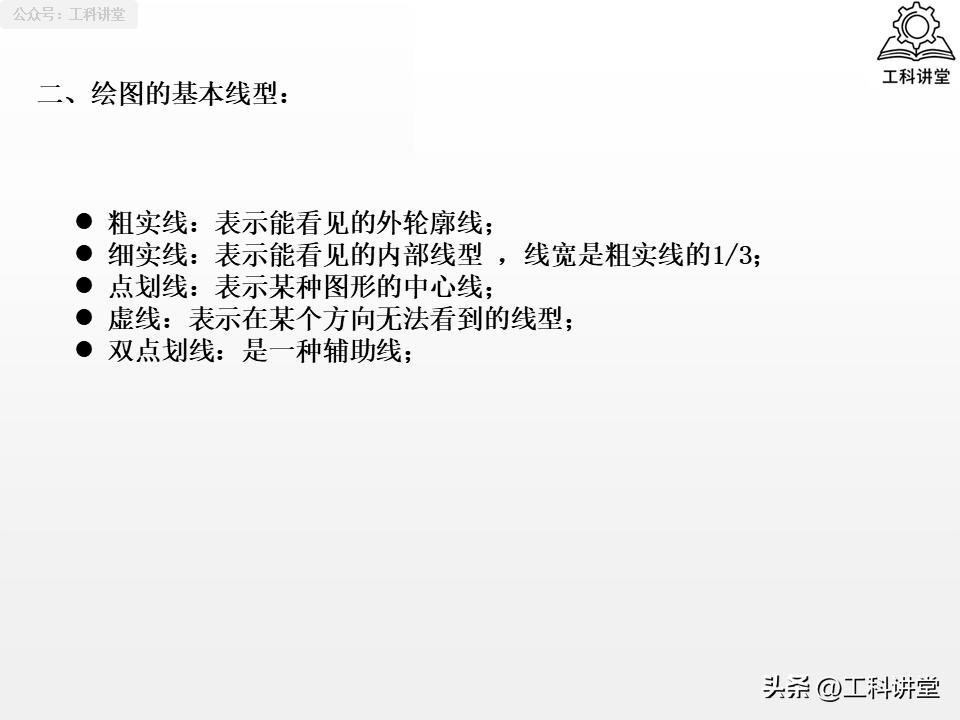

第一类属于符号框架类, 它包含基本符号, 辅助符号, 补充符号, 指引线, 基准线这5个术语, 此为焊接符号的基础骨架。当中基准线的实线跟虚线是最容易踩坑之处, 符号标注于实线侧, 意味着焊缝在接头的箭头侧；标注在虚线侧, 那就表示焊缝在非箭头侧, 对称焊缝能够省略虚线。第二类是尺寸核心类啦, 它涵盖钝边, 根部间隙, 坡口角度, 焊缝长度, 焊脚尺寸, 焊缝有效厚度这个6个术语, 它能直接决定焊缝的成型以及受力性能。预防焊接烧穿的关键在于钝边, 确保根部得以完全焊透则依赖根部间隙, 这两者相互依存, 不可或缺, 同时还是图纸标注里绝不能缺失的参数。第三类归为施工要求范畴, 涵盖断续焊缝、围焊、现场焊缝这3个术语, 清晰界定了焊缝的施工环境与工艺类型, 就像带有旗帜符号的现场焊缝, 明确规定此焊缝必须于安装现场进行施焊, 并非在工厂预制完成。
三、电焊气焊标注全攻略
不论手工电弧焊, 气体保护焊, 薄板气焊在焊接标注方面均遵循统一核心原则, 并且又存在着实操当中必须避开的常见误区。

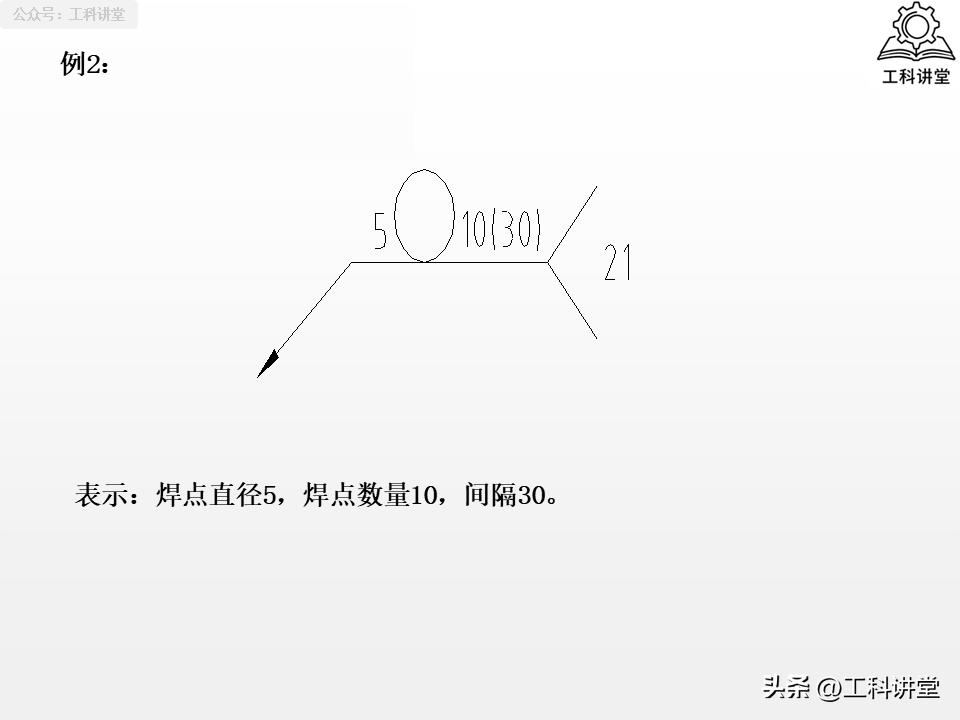

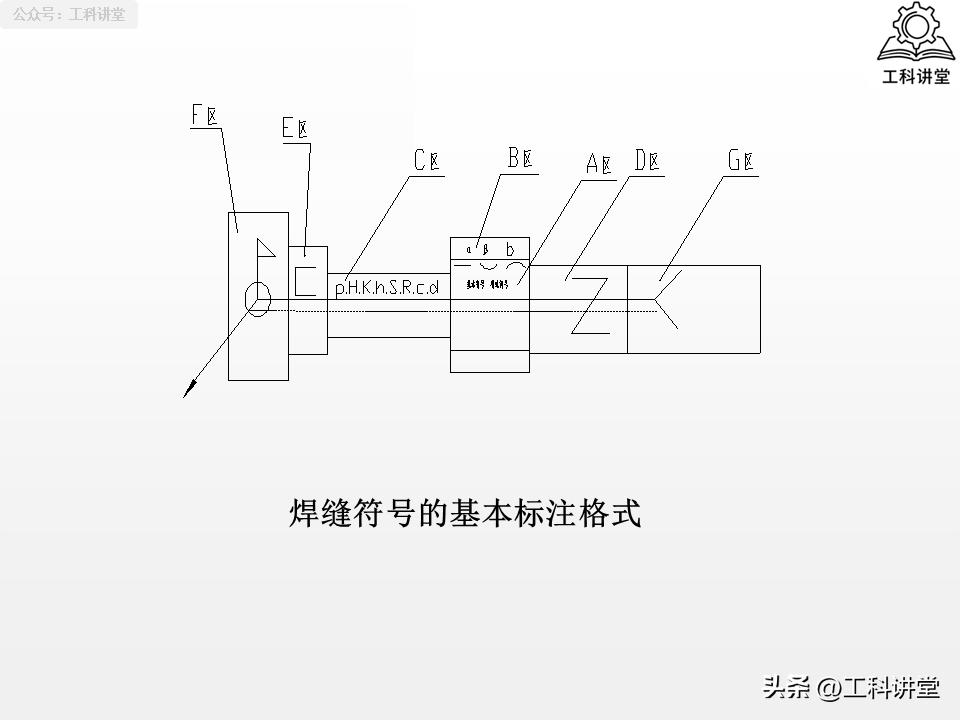

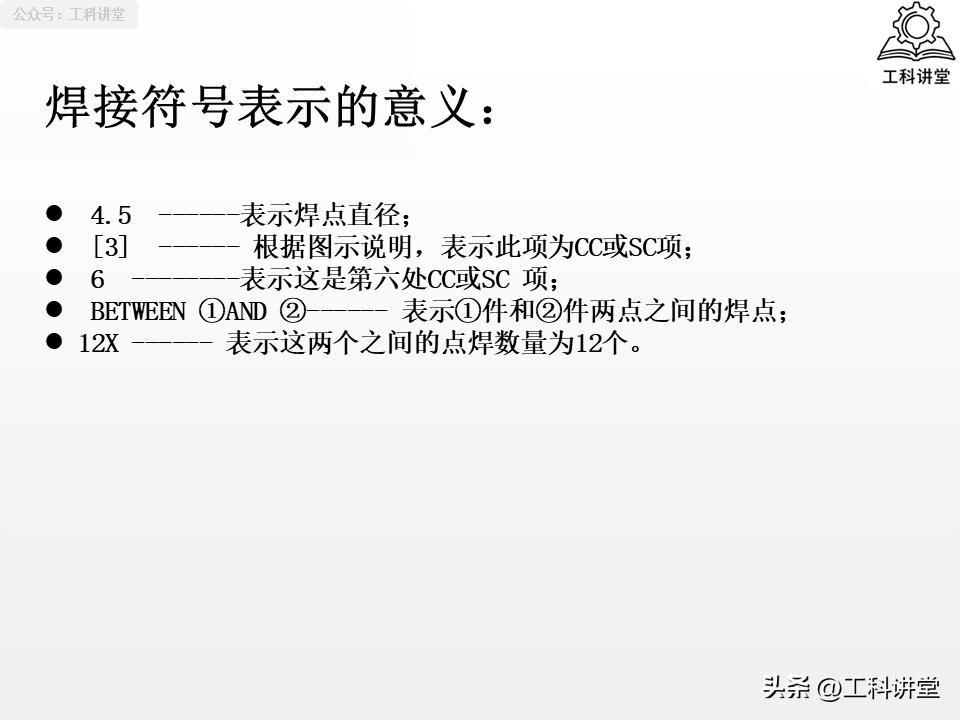

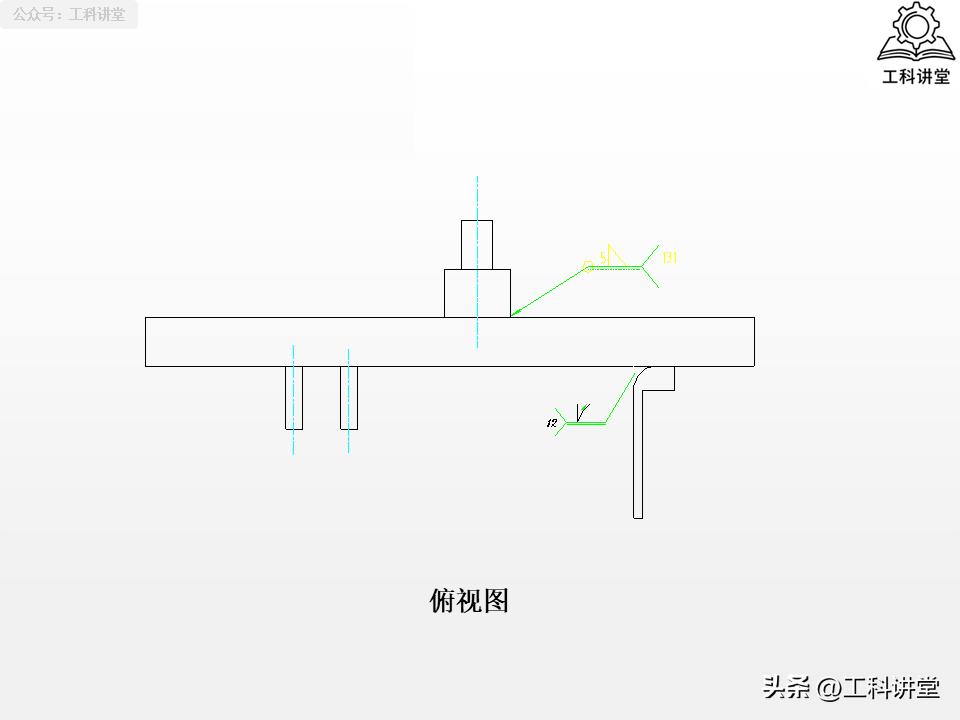

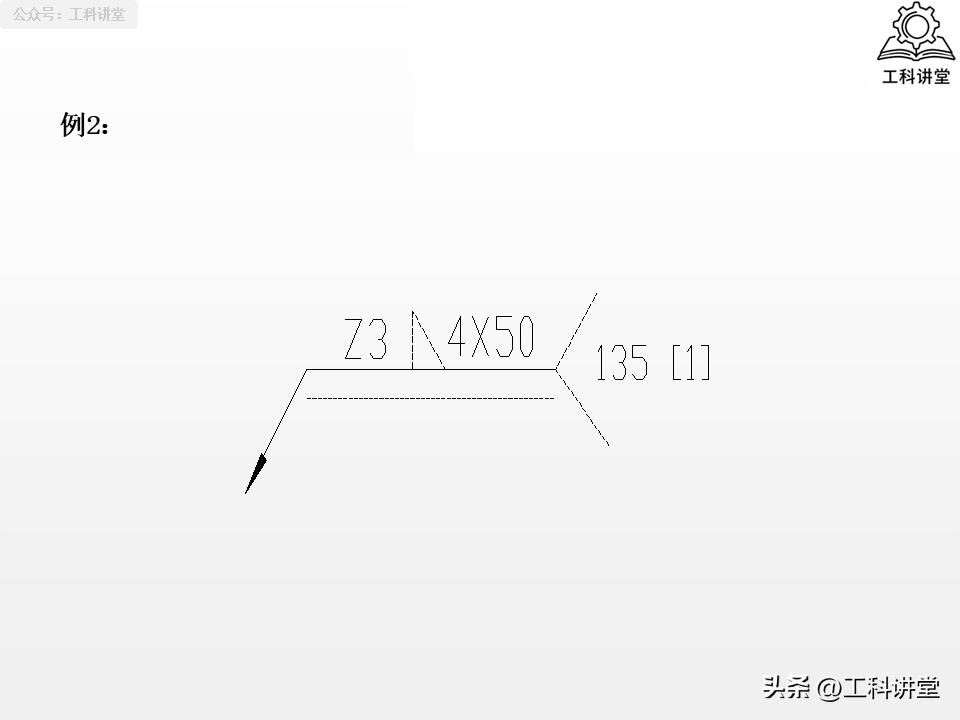

明确的焊接标注, 必然涵盖 “指引线 + 基本的符合标准的符号 + 关键的带有精确数值的尺寸数据” 这三大关键要素, 倘若存在特殊表面要求、施工要求的情况, 那就需要搭配着补充辅助运用的符号与进一步深化补充的符号。就工艺适配的层面去分析思考, 气焊大多应用于薄板焊接, 其标注的重点应该放置在根部间隙与坡口角度方面, 防止因为其中间隙过大而导致出现烧穿现象；至于电焊类作为熔焊工艺的一种, 标注的重点反而应当放在钝边高度、焊脚尺寸、焊缝有效厚度这些方面, 以此来保证焊缝拥有良好的受力性能。于实操期间, 最为常见的错误之中, 其一乃是, 对基准线虚实线之间的区别予以忽略, 进而将焊缝位置焊错；其二是, 仅仅标注了坡口角度, 却遗漏了钝边以及间隙的标注, 致使施工之时没有依据可供遵循；其三为, 未对现场焊缝符号进行标注, 从而引出了工厂事先施焊、现场安装无法相互适配的状况。
得弄明白, 15种坡口的选型逻辑, 以及14个核心术语的真实含义, 才能够将设计要求精确无误地落实到每一道焊缝上, 从根源处避免质量隐患, 削减不必要的返工成本, 而这同样是每一位从事焊接工作的人员必须扎实筑牢的基本功。

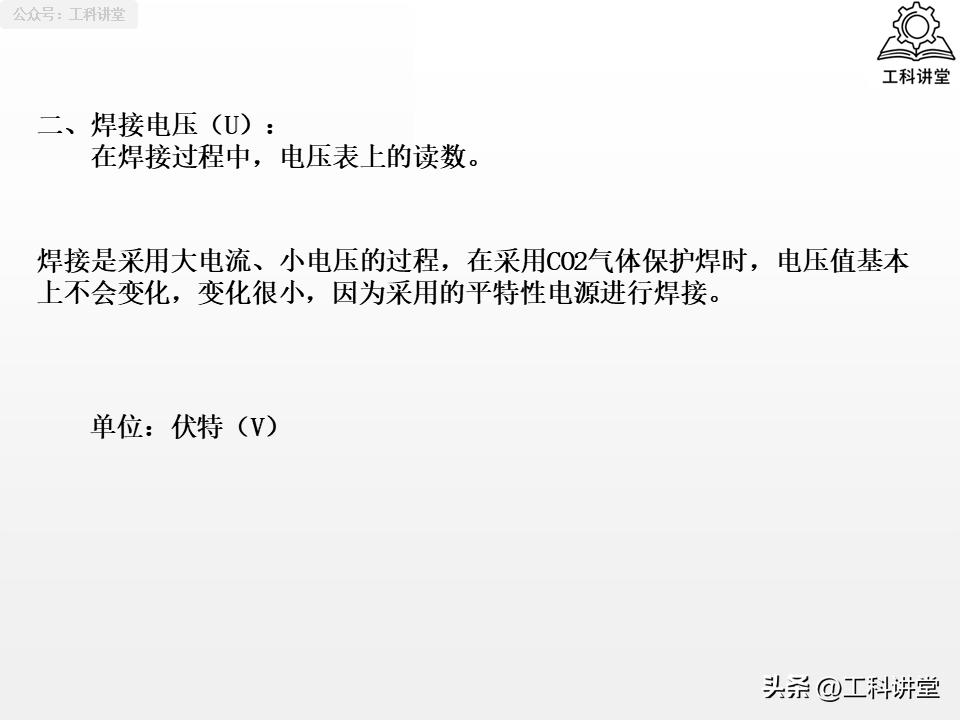

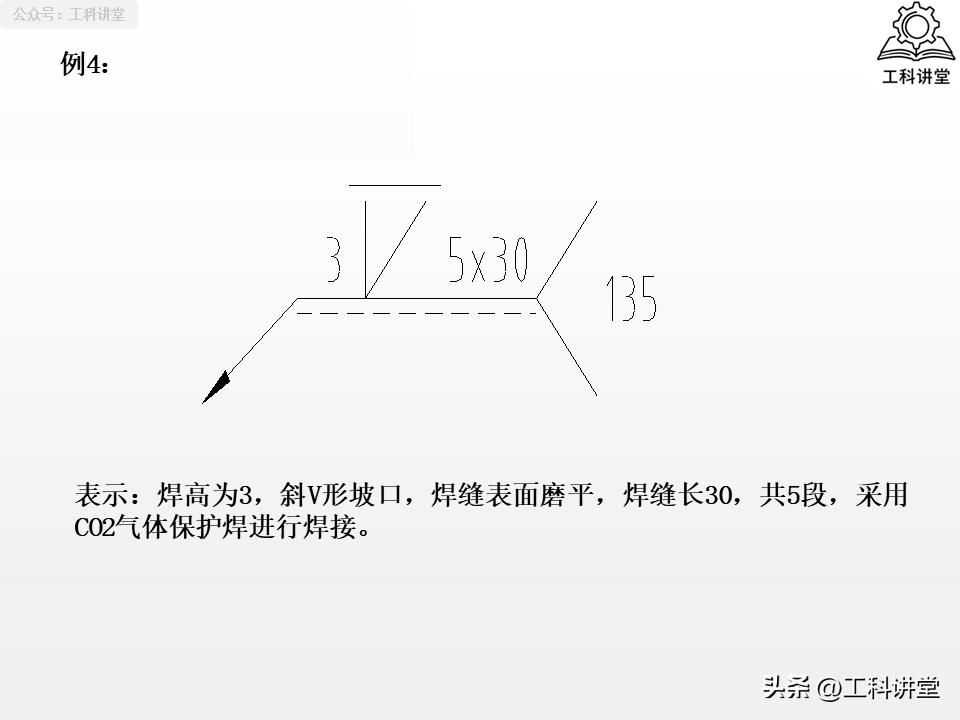

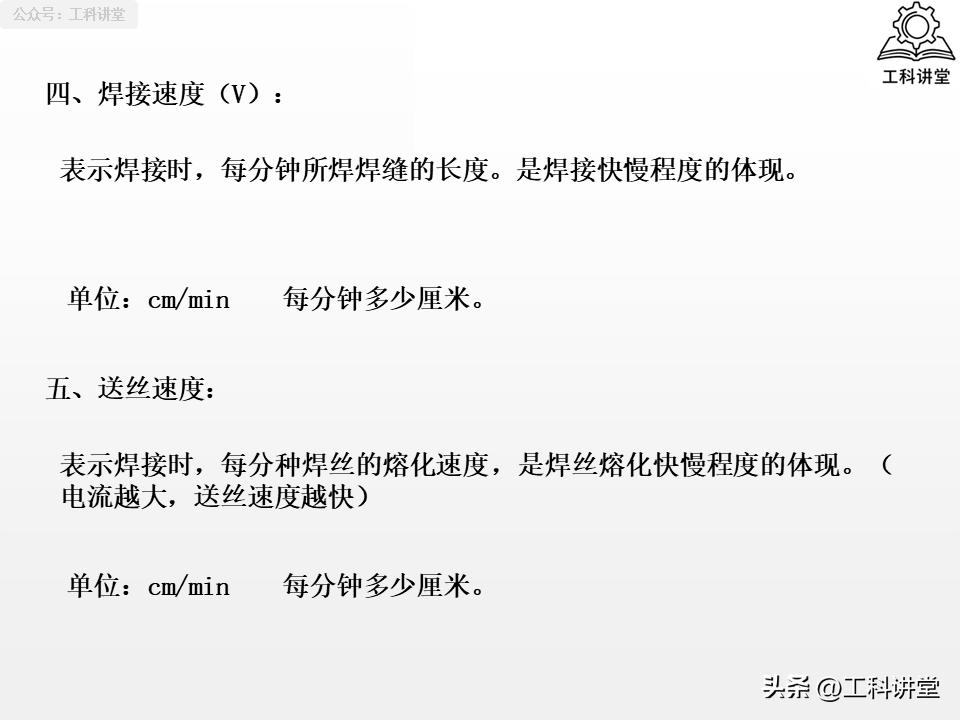

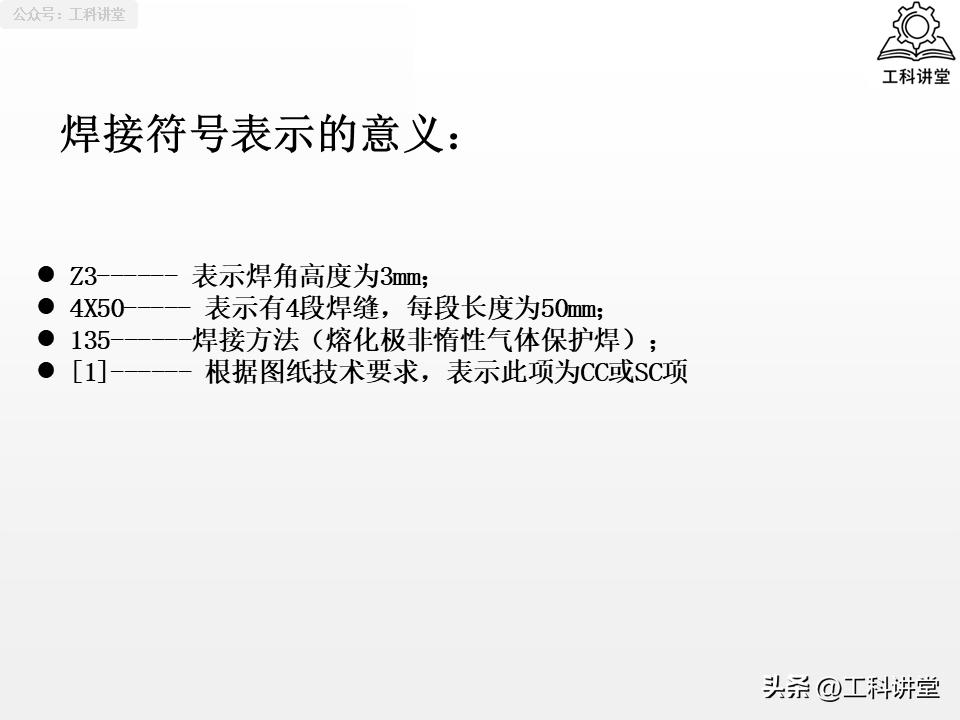

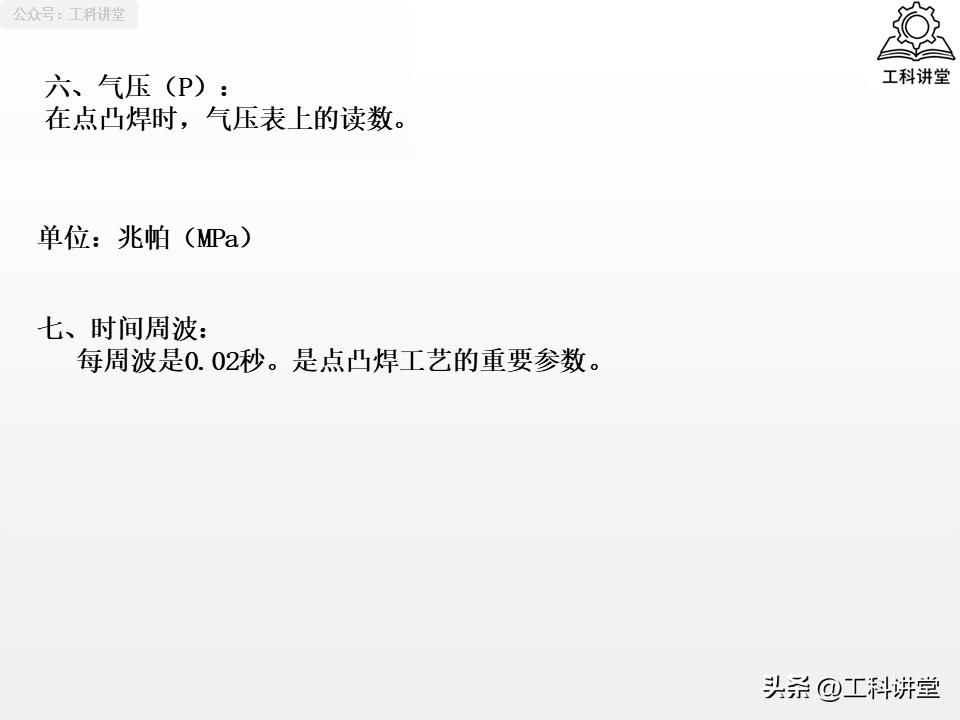

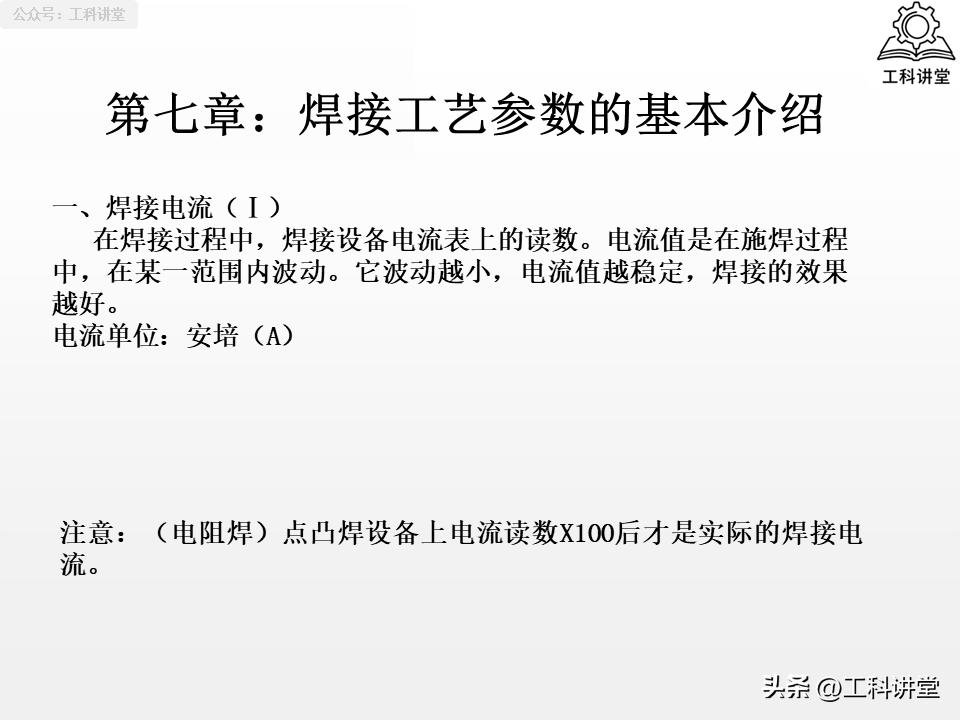

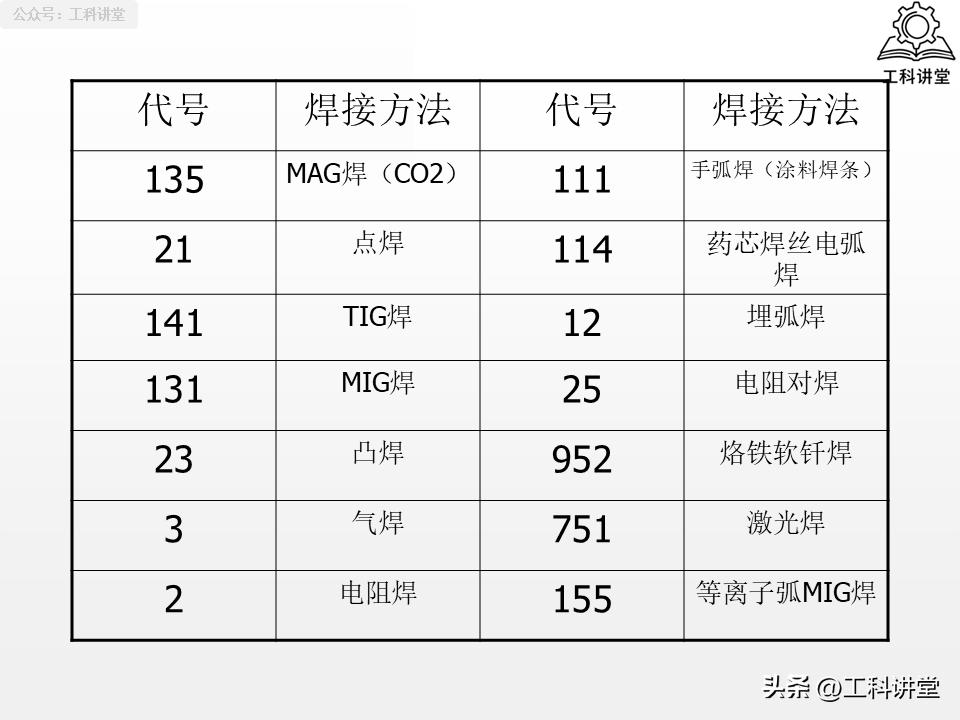

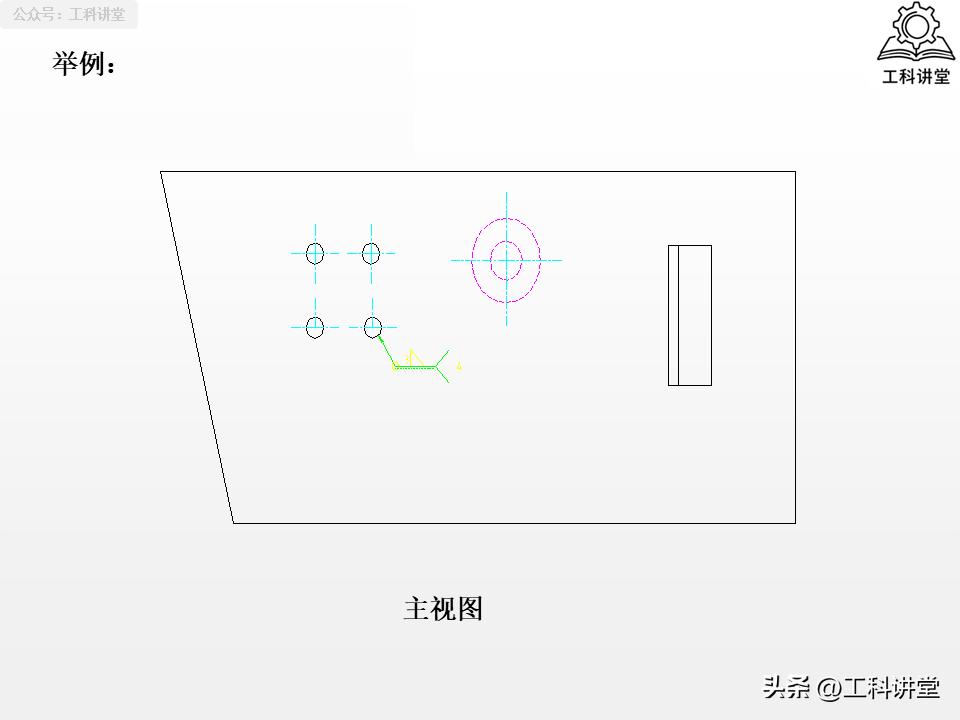

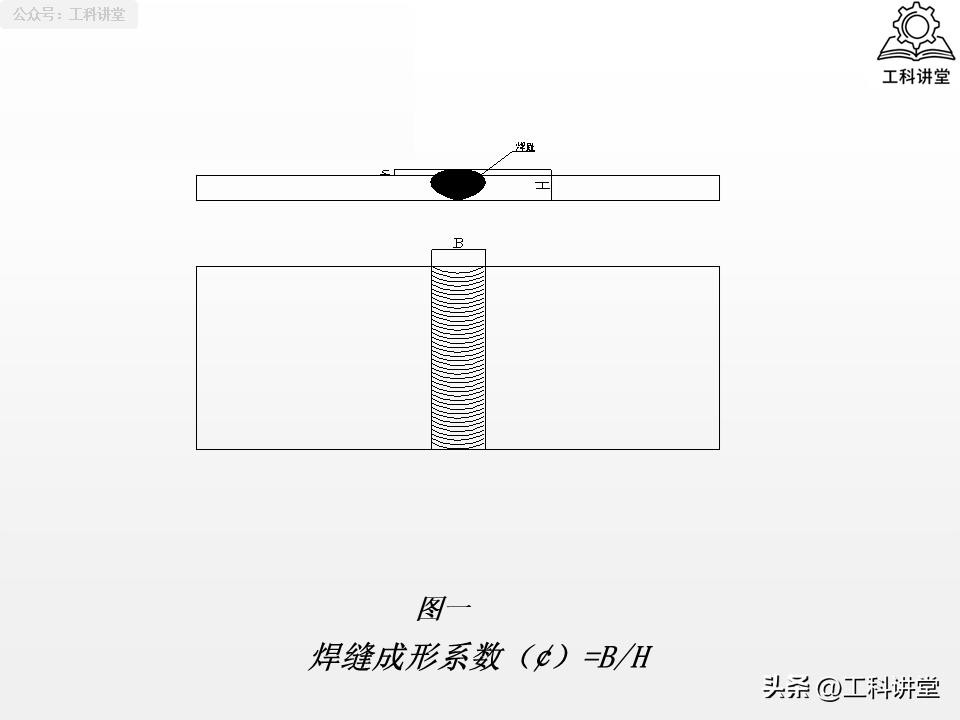

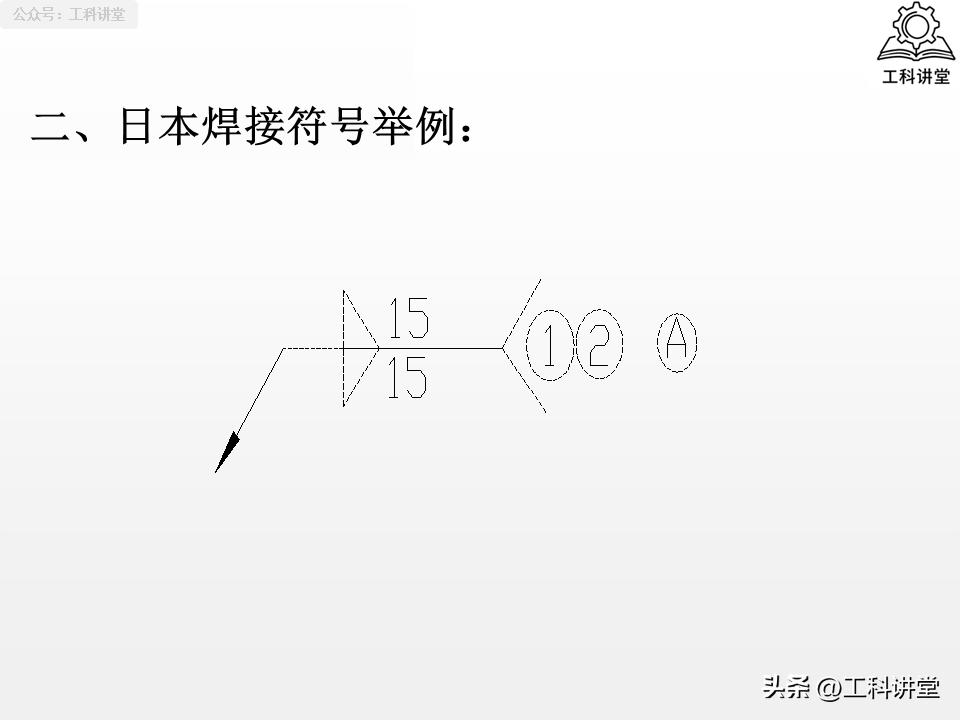

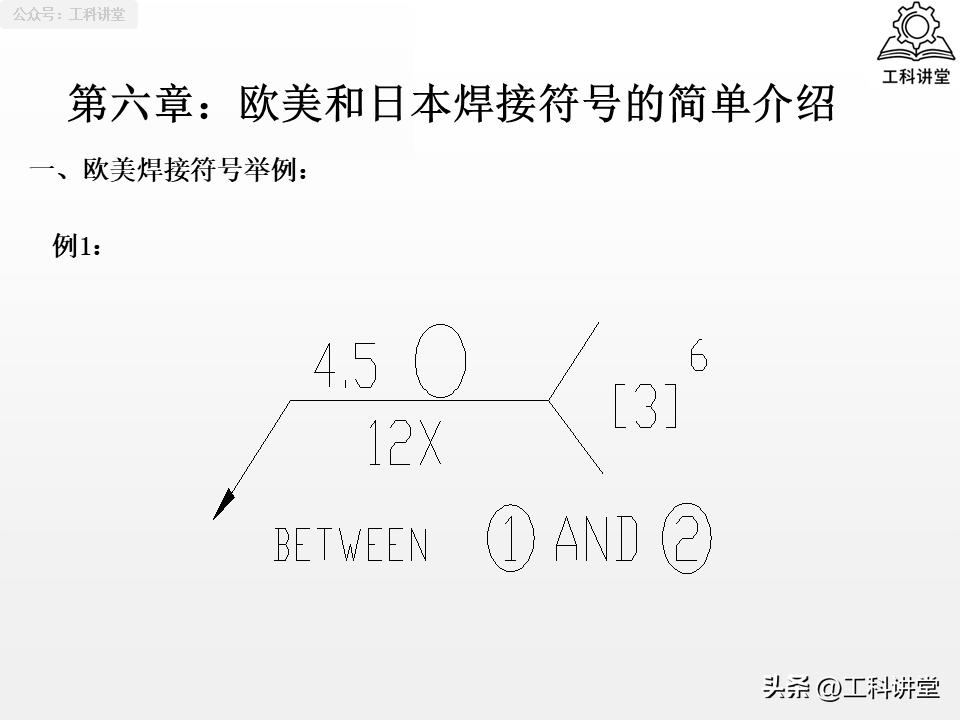

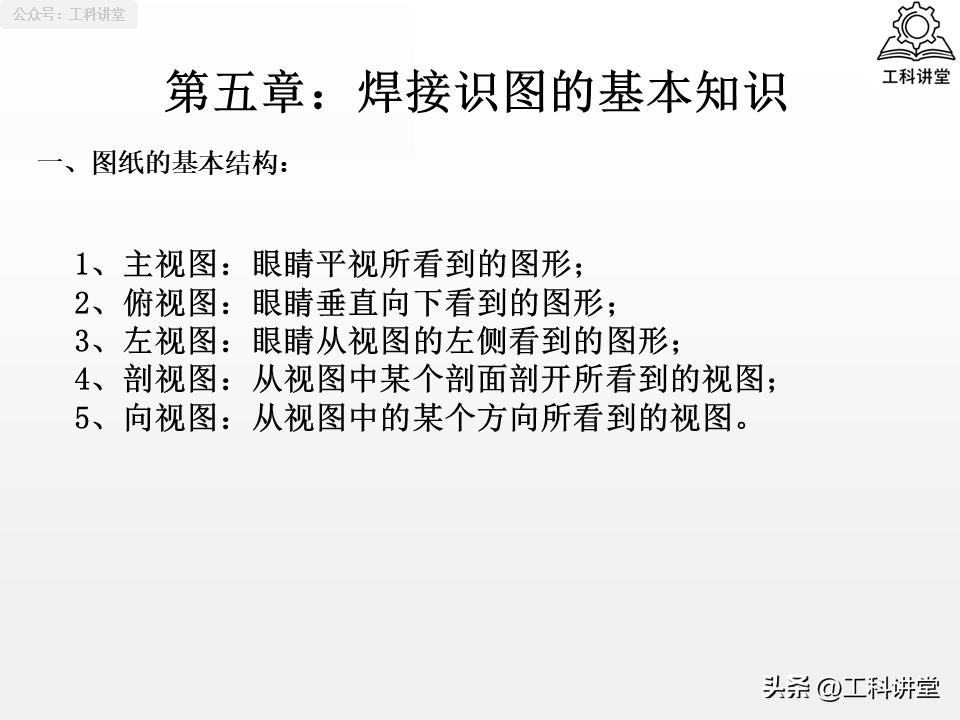

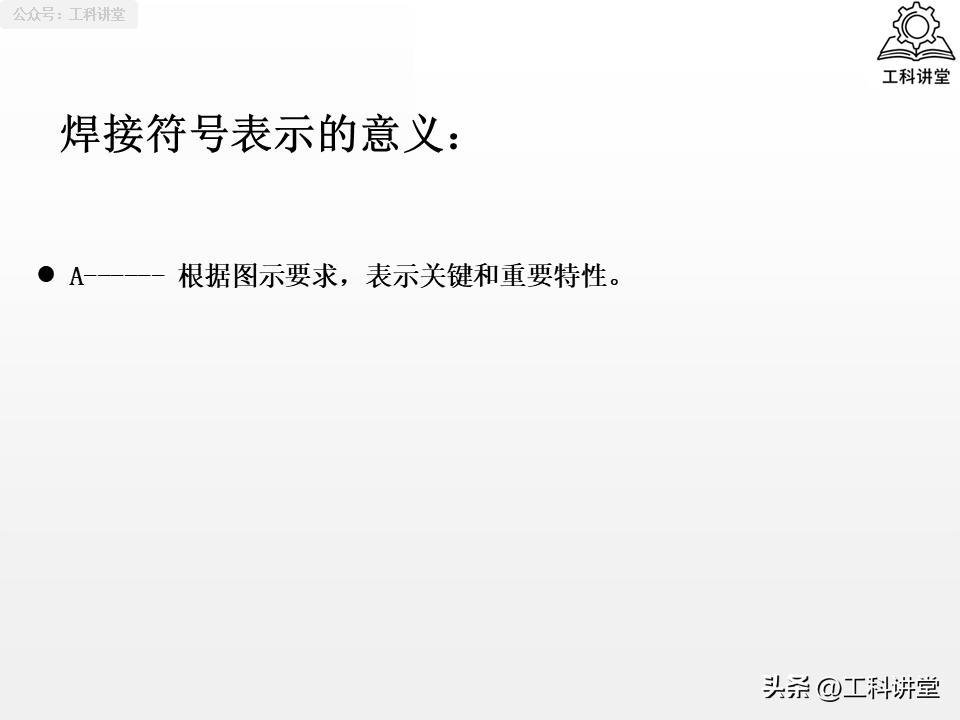

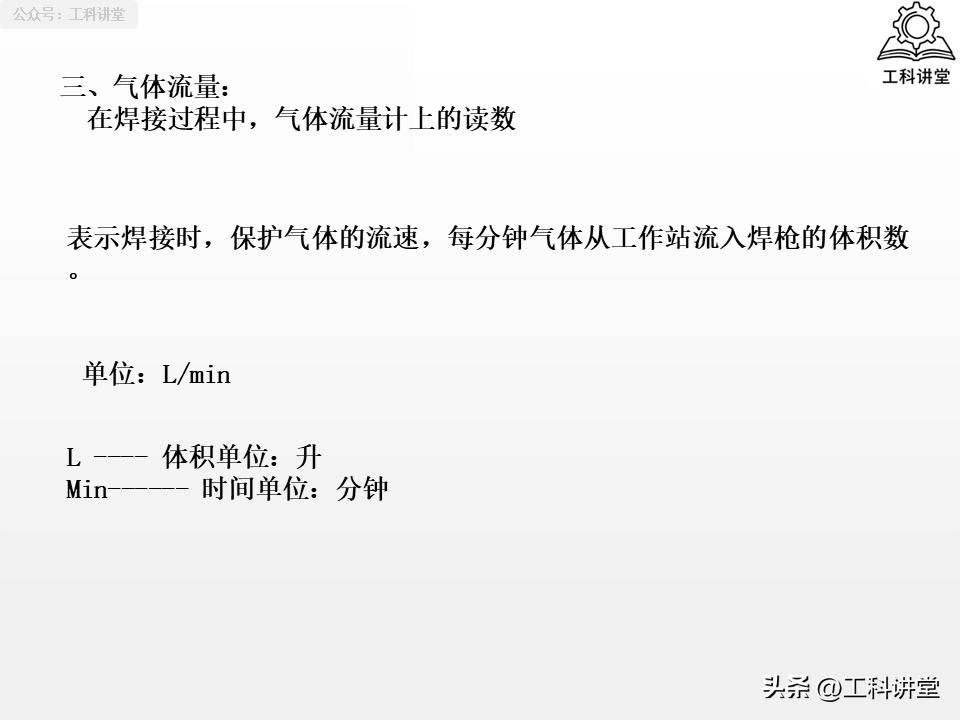

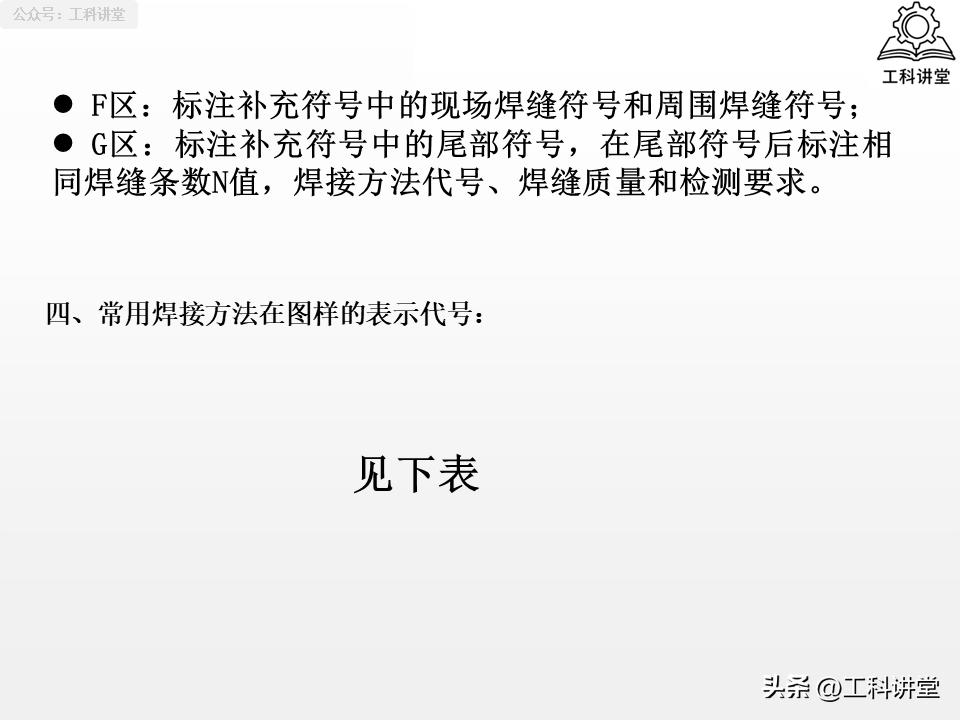

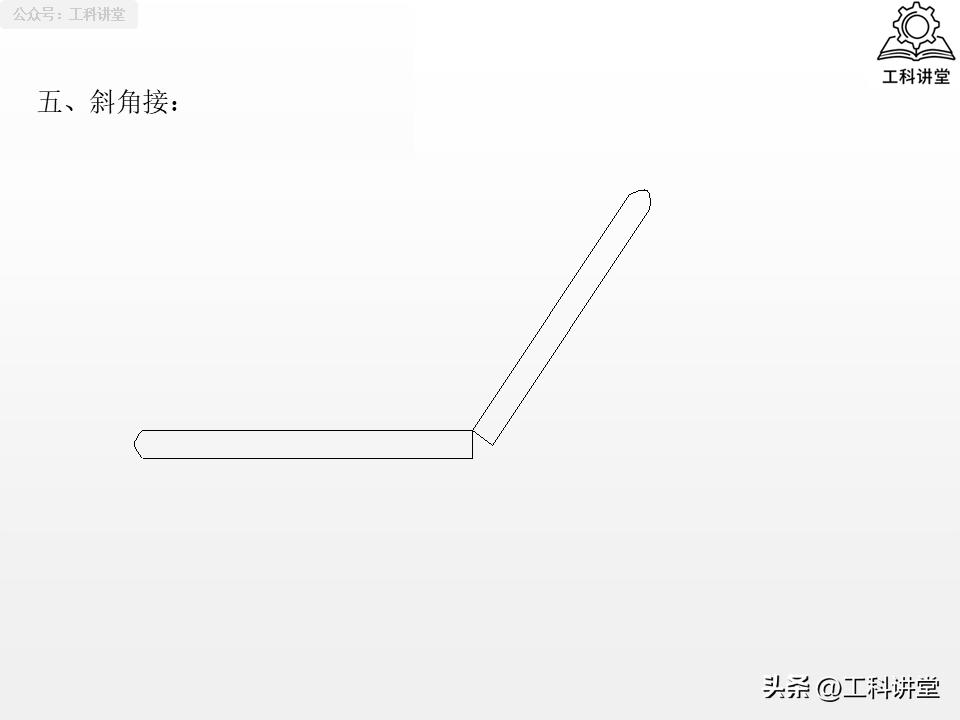

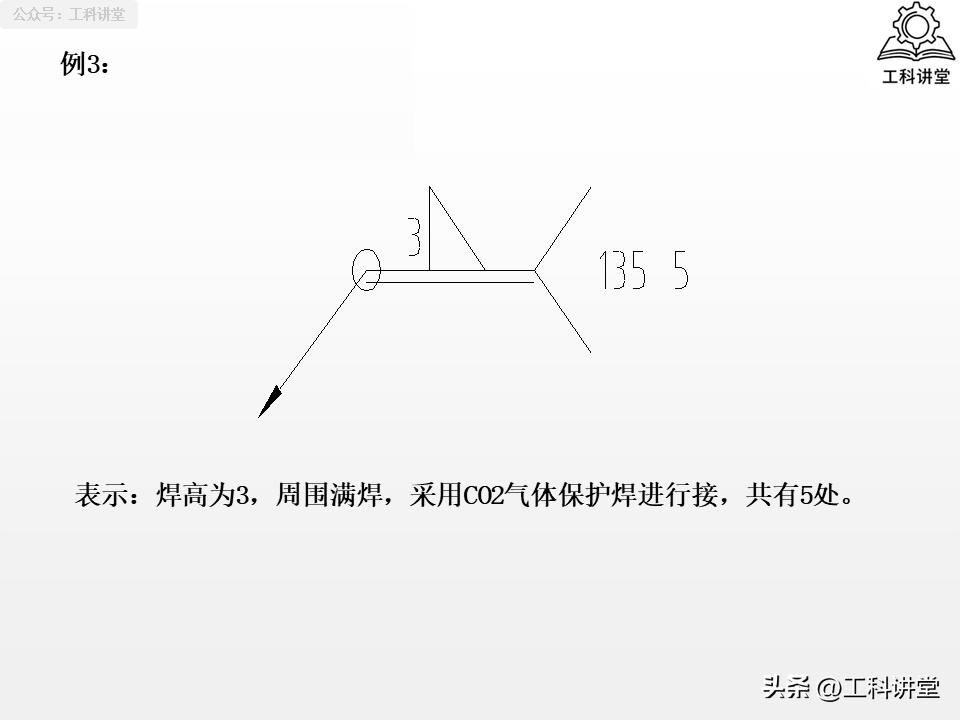

在PPT讲义当中, 有着关于焊接气焊符号以及标注的介绍, 在文末能够查看PPT讲义源文档加上延伸干货。
因头条文章页面内容有限，仅展示PPT讲义部分内容
