一、焊缝符号及其标注

一、焊缝符号及其标注

构成焊接接头主体部分的是焊缝。于工程图纸亦或是图样里, 为将焊缝以及焊接接头形式与基本尺寸的标注予以简化, 要采用统一的焊缝符号表示法。GB324－88《焊缝符号表示法》对工程图样标注焊缝符号的方法跟基本规则作了规定。

焊缝符号是由基本符号以及指引线组合而成的。在有需要的情况下, 是能够添加辅助符号、补充符号以及焊缝尺寸符号的。基本符号、辅助符号以及补充符号分别在表1、表2以及表3当中。补充符号应用示例是呈现在表4之中的。

运用粗实线去绘制基本符号以及辅助符号, 采用细实线来绘制指引线。基本符号用以展现焊缝横剖面的形状, 辅助符号用来体现焊缝表面形状特征, 补充符号系对焊缝某些特征加以补充说明。指引线是把焊缝符号明确指向焊缝的连接线, 它由带有箭头的线以及两条基准线（实线与虚线）构成, 如图一八所示。

图1 指引线

1-箭头线 2-基准线（实线） 3-基准线（虚线）

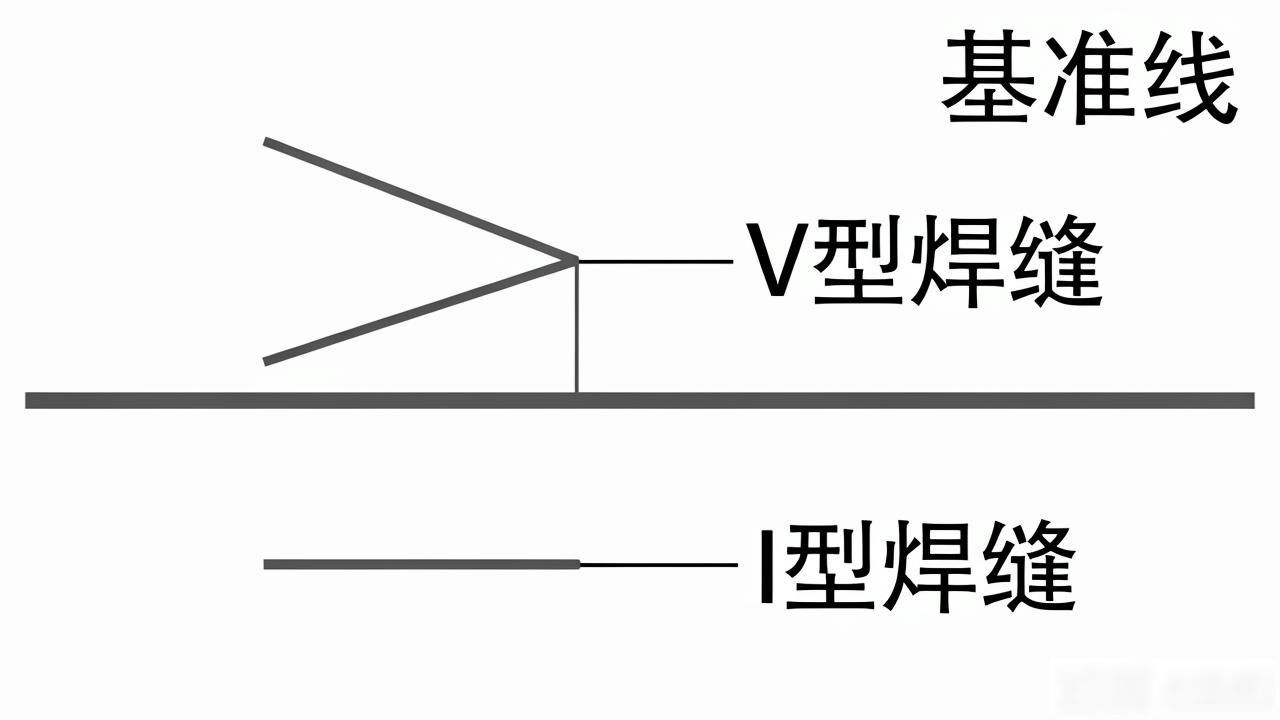

于图样里, 要确切清晰地表明焊缝所处位置, 基本符号相对于基准线的位置, 遵循以下规定:

（1）单面焊缝的基准线, 要绘制两条线, 一条是实线, 另一条是虚线, 双面焊缝的基准线, 则只绘制实线, 不存在虚线, 呈现的情况如图2所示。

（2）单面焊缝, 若处于接头的箭头那一侧, 基本符号标注于基准线的实线上, 要是说焊缝在接头的并非箭头的一边, 那么基本符号标注于基准线的虚线上。

通常情况下, 图样之上的焊缝尺寸符号并不是一般都会进行标注的, 只有在设计以及生产有所需求, 必须要对焊缝尺寸加以注明的那个时候, 才会实施标注。

a）

b）

c） d）

图2 基本符号相对于基准线的位置举例

a）箭头侧存在着焊缝, b）非箭头侧也有着焊缝, c）焊缝呈现出对称的状态, d）存在双面有焊缝。

二、焊接方法及其标注

在图样之上, 标注焊接方法, 是要与焊缝符号，同时进行配合使用。－85《金属焊接及钎焊方法在图样上的表示代号》当中, 规定运用数字代号, 来表示焊接方法, 具体见表5, 其标注之处, 在焊缝符号的指示线尾部, 具体见图3。

a） b）

图3 焊接方法标注

a）单一焊接方法 b）组合焊接方法

表5 常用焊接方法及其数字代号举例

焊接方法 代号 焊接方法 代号

焊条电弧焊 111 MIG焊（含熔化极氩弧焊） 131

埋弧焊 12 MAG焊（含CO2焊） 135

丝极埋弧焊 121 非隋性气体药芯电弧焊 136
