立马看懂焊接符号标注，超详细！

1：焊缝基本符号

2：常用坡口符号

3：补充符号

4：指引线与尺寸符号

5：焊接符号标注示例

要注意, 焊缝尺寸的符号以及其选用的范围, 是在介绍基本符号的时候, 一并进行介绍的, 而且仅仅介绍和基本符号存在关联的那一部分。

可见焊缝标注示例于下图, 图中所呈现的焊缝符号涵盖, 基本符号, 即图中数字8之后的符号, 补充符号, 也就是图中的一面黑旗, 指引线, 还有焊缝尺寸符号。

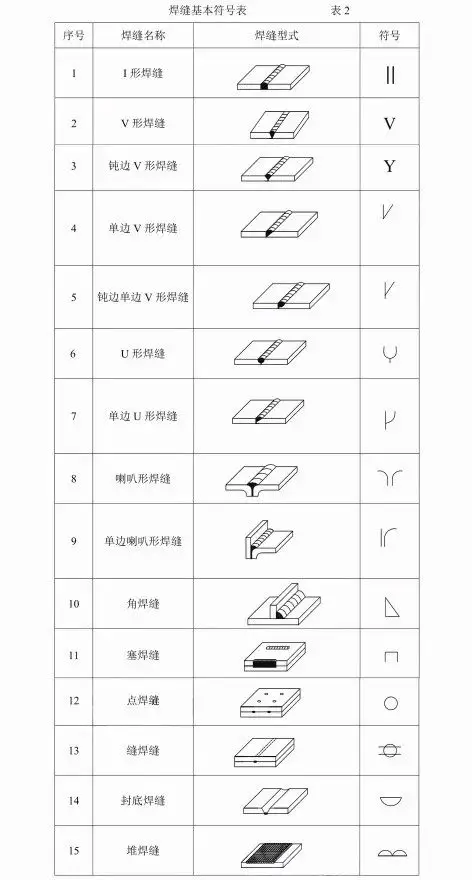

焊缝基本符号, 是用来表示焊缝截面形状的符号, 像I形焊缝, V形焊缝, 带钝边V形焊缝, 角焊缝, 封底焊缝等, 基本符号与辅助符号, 于图纸之上, 是用粗实线来绘制的, 引出线是用细实线绘制的, 具体符号查看下表。

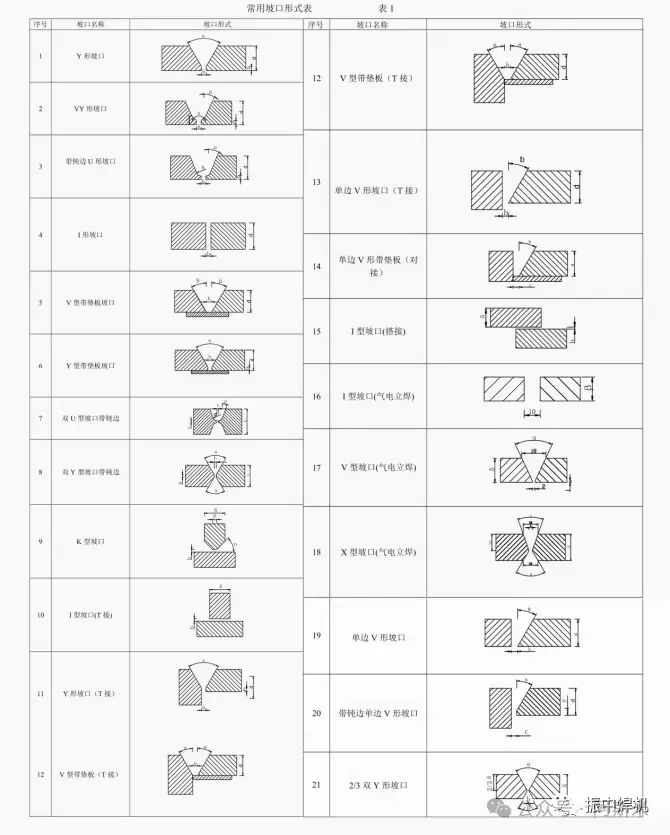

常用坡口形式如下：

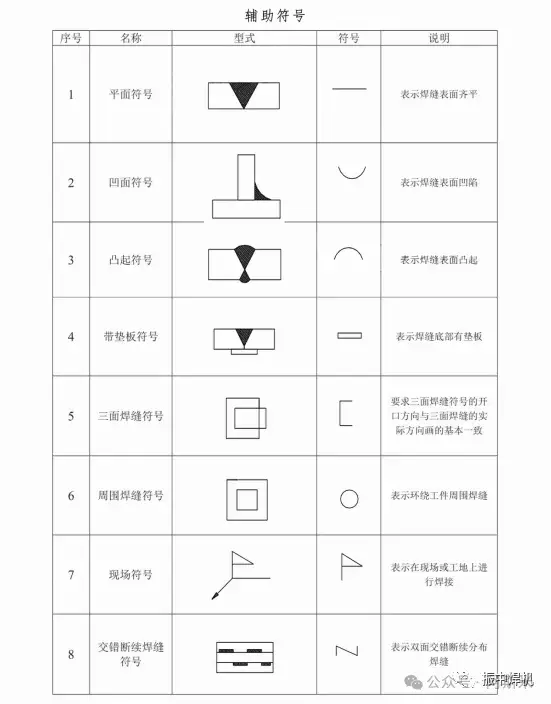

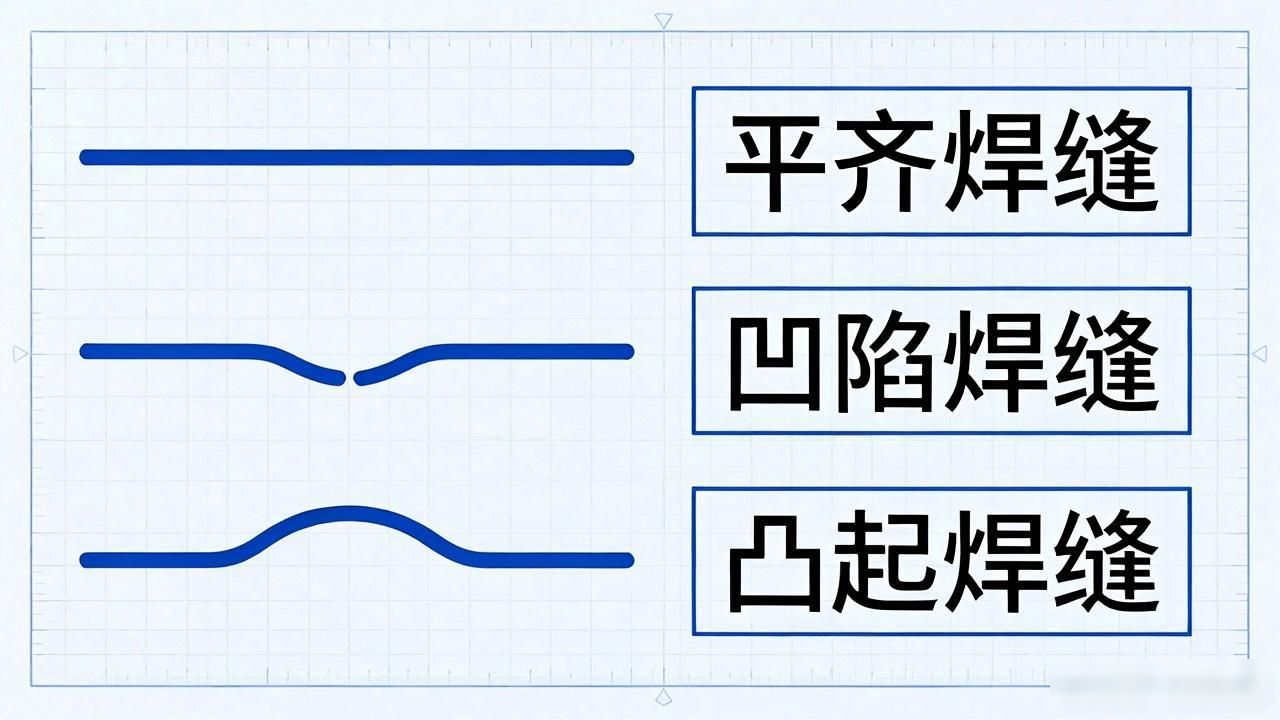

辅助符号是用来体现焊缝表面形状特征的符号, 辅助符号存在三种, 它们分别用以表示焊缝表面处于平齐状态, 焊缝表面显现凹陷状况, 焊缝表面呈现凸起状态, 通常情形下, 由于不需要确切将焊缝的表面形状予以说明, 所以辅助符号常常不被标注。

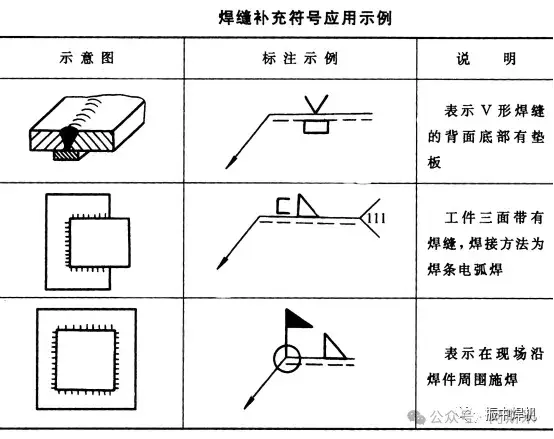

需要其它符号来表示, 这是有时为了补充说明焊缝的某些特征的情况。补充符号应用示例见下表。

然而, 要将焊缝完整地予以表示, 除开上述那些符号之外, 尚应当含有指引线, 含有一些尺寸符号, 以及含有数据。

带有箭头的指引线, 和两条基准线, 这两条基准线, 一条是实线, 另一条是虚线, 两部分共同构成指引线, 就如同上图a所示。

若是焊缝处于接头的箭头那一侧, 那么就要把基本符号标注在基准线的实线那一侧, 仿若图b所示。

假设下, 焊缝是位于接头位置上的非箭头一侧, 那么将会采取把基本符号标注于基准线的虚线一侧这种做法, 正好如图c所展示的那样。

标注对称焊缝及双面焊缝时，可不加虚线，如图d。

众多的焊缝尺寸, 当标注实际焊缝时, 若尺寸因素较少, 那么直接在焊缝符号上进行标注。有时, 为了能够更明确地去表示出焊缝的形式, 于是就采用机械制图的方式得以表示。

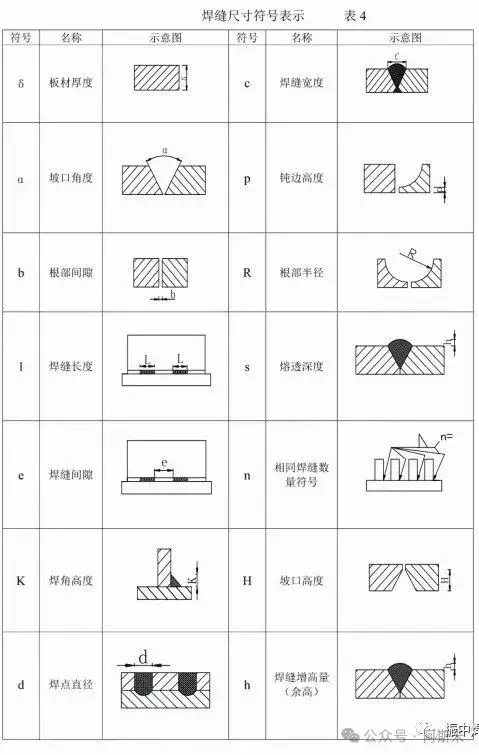

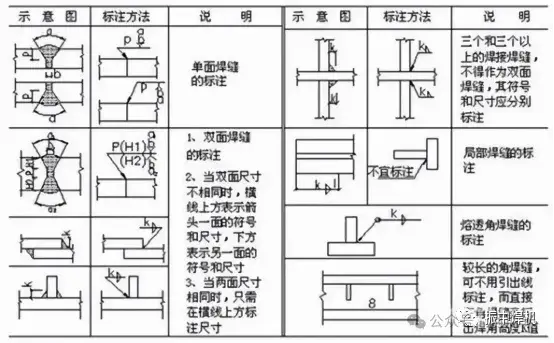

下表列出了一些常见焊缝尺寸的标注实例：

注：关于尺寸符号的说明

1、 在基本符号右边, 没有任何标注, 并且也没有其他的说明, 这时候, 就意味着焊缝在工件的整个长度方面是连续的。

2、 当处于基本符号的左侧, 不存在任何标注。并且, 没有其他说明的情况下, 这表示对接焊缝需要完全焊透。

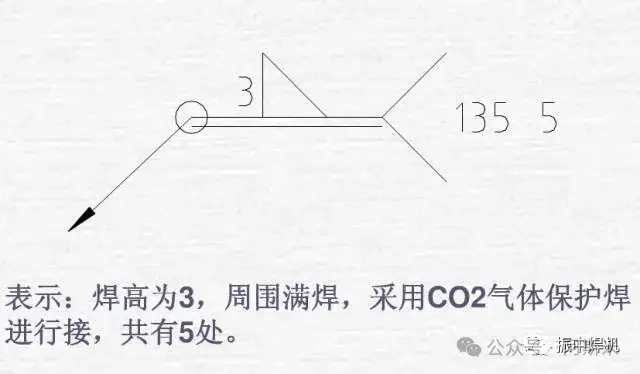

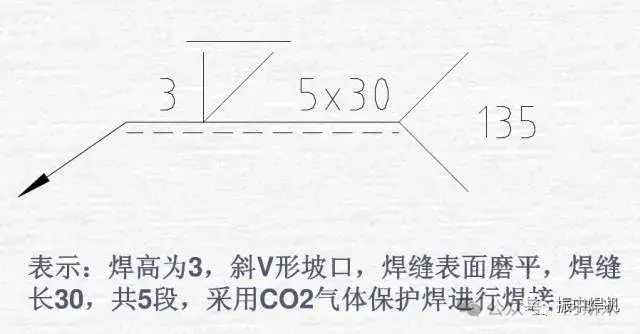

个别焊接符号标注图解示例：
