坡口符号
(注：图中“破”应为“坡”)
焊接符号标注实例及方法
于焊接结构图样方面, 焊接方法能够依照国家标准 -85 的规定, 用阿拉伯数字予以表示, 标记在指引线的尾部。常用焊接方法代号呈现于表 3 – 9 所示情况。要是属于组合焊接方法, 能够用“/”进行分开, 位居左侧的代表正面（或者盖面）的焊接方法, 位于右侧的表示背面（或者打底）焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊进行打底工序, 随后运用手工电弧焊进行盖面操作, 则表示成 141/111。
见图3-21所示为焊缝符号以及焊接方法代号的标注示例, 该图所呈现的是V形坡口的对接焊缝, 其进行了背面封底焊, 并且正面焊缝的表面处于齐平状态, 其中焊接方法是打底焊采用手工钨极氮弧焊, 而盖面焊以及封底焊则采用手工电弧焊。
焊接方式代号
焊接符号表示方法

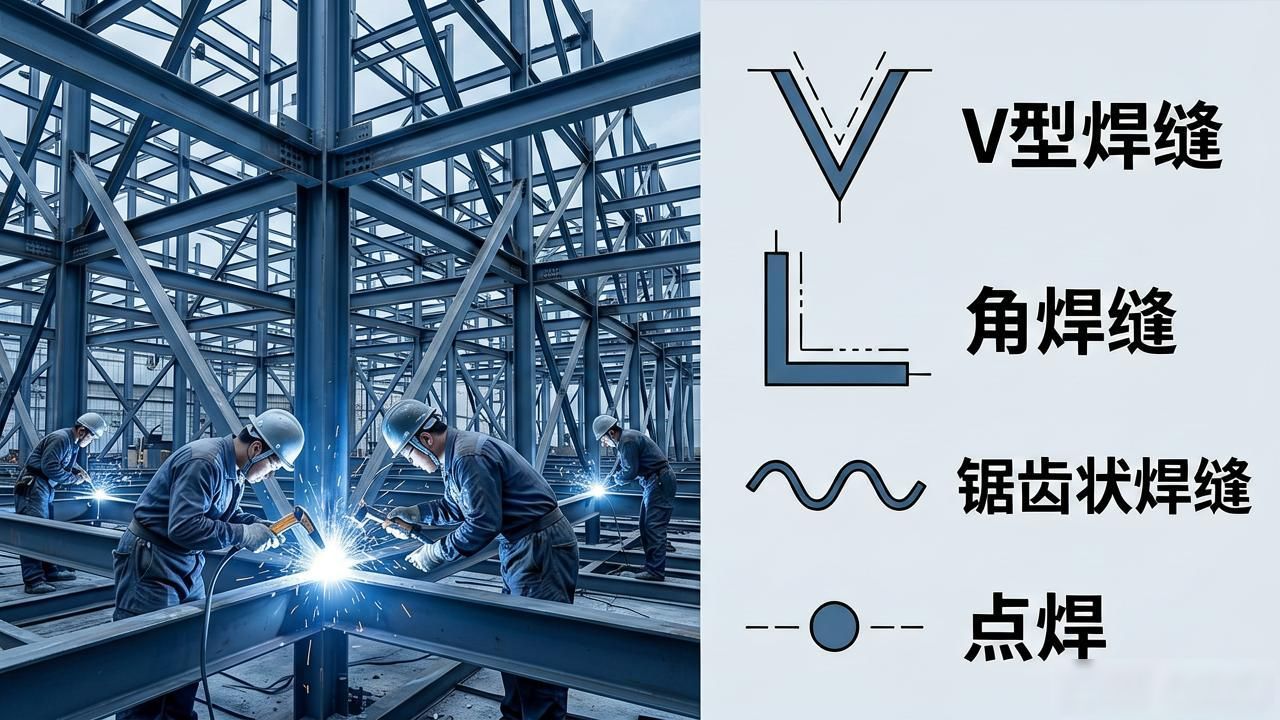

钢结构焊接符号含义大全
依据GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构一般情况下属于建筑学科的范畴, 它隶属于建筑行业, 所以在对钢结构焊接符号进行标注时, 常常会伴随出现建筑符号、型钢符号、螺栓符号以及铆钉符号啊。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线由箭头构成, 此箭头与两条基准线共同组成引出线, 两条基准线中, 一条呈现为实线, 另一条呈现为虚线, 且这两条基准线的线型皆为细线。
2、绘制基准线时, 其虚线的位置, 能够处在基准线实线的上边一侧, 也能够处在基准线实线的下边一侧, 基准线通常情况下, 应当跟图样的标题栏保持平行的状态, 只有在特殊的条件之下, 才会跟标题栏呈现垂直的状态。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、通常情况下, 箭头线与焊缝相比较的位置, 一般不存在特别的要求, 然而, 当对单边形焊缝进行标注的时候, 箭头线需要指向带有坡口的那一侧的工件。
6、表示用粗实线的是, 与基准线重合的线段, 它与基准线相交或者相切, 还有基本符号以及补充符号。
7、基本符号、辅助符号以及补充符号（尾部符号除外）, 这些焊缝的相关符号, 一律都是粗实线, 尺寸数字原则上当亦为粗实线, 尾部符号是细实线, 尾部符号主要是用于标注焊接工艺、方法等相关内容。
8、处在同一图形之上, 于焊缝形式、断面尺寸以及辅助要求都相同的状况下, 能够仅仅挑选一处去标注焊缝的符号与尺寸, 并且要加注“相同焊缝的符号”, 相同焊缝符号呈现为 3/4 圆弧, 其画在引出线的转折之处。
于同一个图形之上, 存在数种相同的焊缝, 此时能够把焊缝进行分类编号工作, 此种编号需标注于尾部符号以内, 分类编号所采用的方式是A、B、C等等, 在同一类的焊缝当中, 可以挑选一处来标注代号。
9、需按图1-38方式, 标注熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 该圆圈画在引出线的转折处。
10、针对形中较长的角焊缝, 像焊接实腹钢梁的翼缘焊缝这种情况, 可不采用引出线标注, 而是直接在角焊缝畔标注表明焊缝尺寸的数值K。不能忘, 得有。
11、要是在连接那个长度范围以内, 仅仅有局部的区段存在焊缝的话, 那就按照图1 – 40去进行标注。其中, K所代表的是角焊缝焊脚的尺寸。
12、倘若焊缝分布并非规则状态, 于标注焊缝符号之际, 在焊缝那里添加中实线以表明可见焊缝, 又或者添加栅线用来表明不可见焊缝。
13、彼此相互有着焊接关系的两个焊件，在呈现为单面焊配合带有双边且并不对称坡口的焊缝这种状况之下, 引出线的箭头所指向的是具备较大坡口的那个焊件。

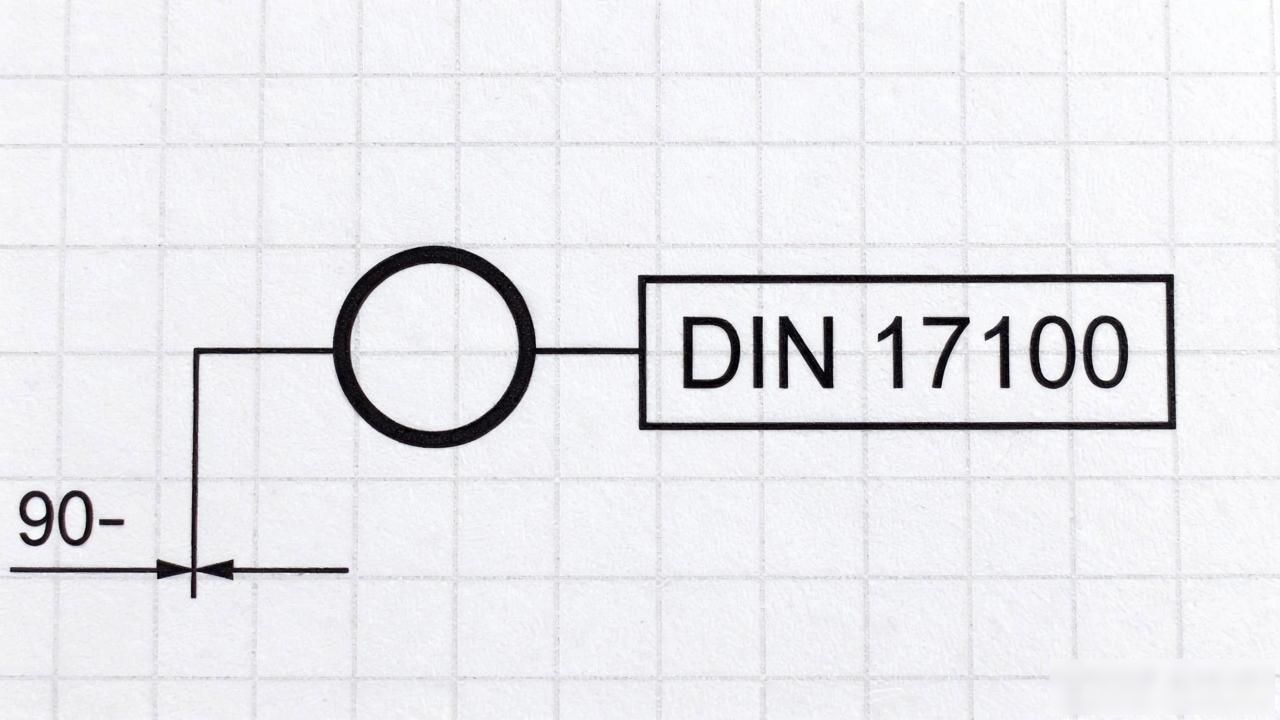

14、用于环绕工作件周围的围焊缝符号它是用圆圈来进行表示的, 这个圆圈要画在引出线的转折之处, 而且还要标注其焊角尺寸K。
15、当存在三个或者三个以上的焊件彼此进行焊接时, 那些焊缝是不可以当作双面焊缝来进行标注的, 焊缝符号要有专门的标注, 尺寸同样也需要专门的标注。
16、在施工现场开展焊接工作的焊件, 其焊缝要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号，它绘在引出线的转折地方, 有标点符号。
17、在相互进行焊接的两个焊件里头, 当仅有一个焊件带有坡口时, 像单面呈V形这种情况, 引出线的箭头是指向那个带有坡口的焊件的。
举例
欧美焊接符号举例
4.5——表示焊点直径

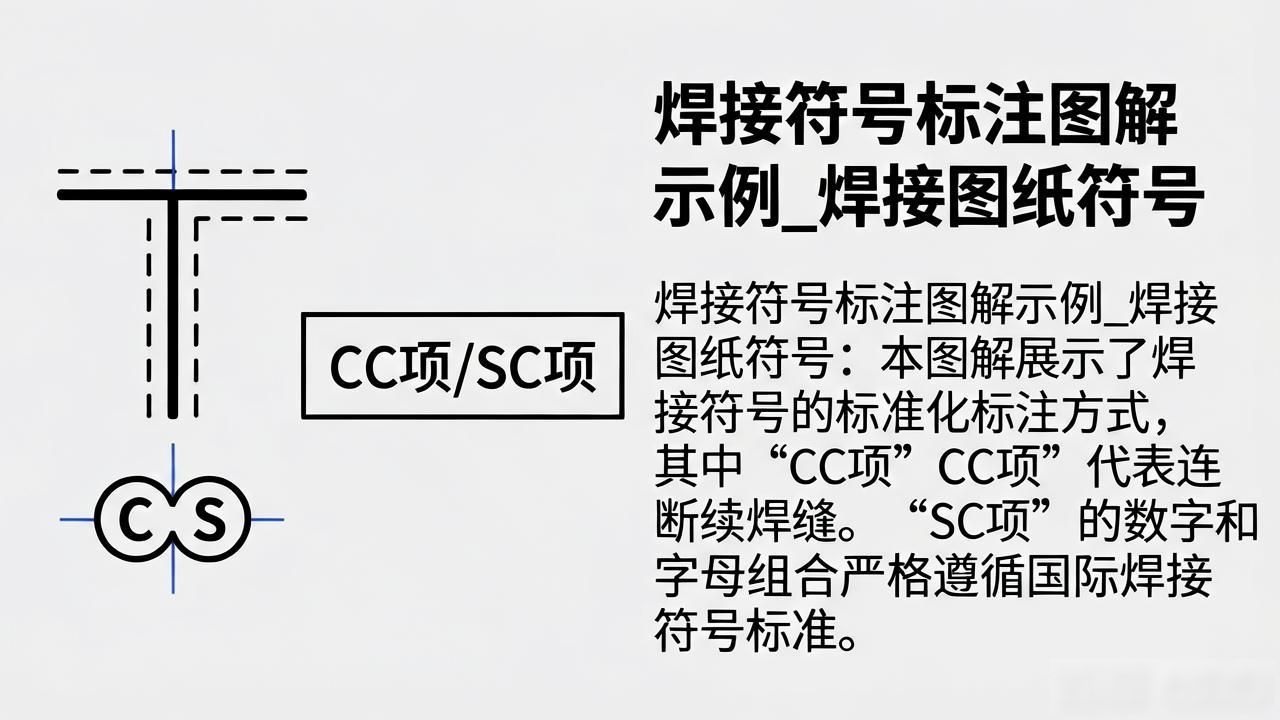

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
